Bộ đĩa thép N-ARPEX (plate pack) là thành phần cốt lõi trong cấu trúc của khớp nối đĩa thép N‑ARPEX do hãng Flender (Đức) sản xuất. Được thiết kế từ thép lò xo chất lượng cao, plate pack chịu được mô-men xoắn lớn và hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt mà không cần bôi trơn hoặc bảo trì định kỳ.
Chức năng và đặc điểm kỹ thuật
Truyền mô-men xoắn giữa hai trục trong hệ thống truyền động.
Bù sai lệch trục (gồm lệch góc, lệch song song và lệch trục dọc).
Chống xoắn cứng (torsionally rigid), giúp đảm bảo truyền động chính xác, không trễ.
Hoạt động không cần bôi trơn, nhờ thiết kế khô hoàn toàn (dry-running).
Chịu nhiệt độ cao, có thể lên đến +280 °C, phù hợp với môi trường công nghiệp nặng, dầu khí, thép, xi măng.

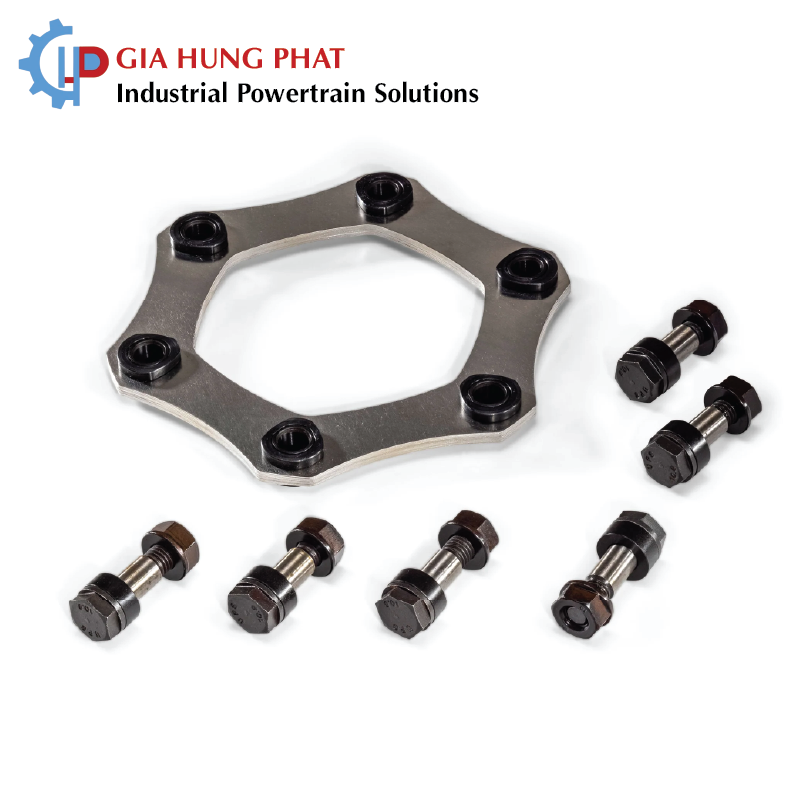

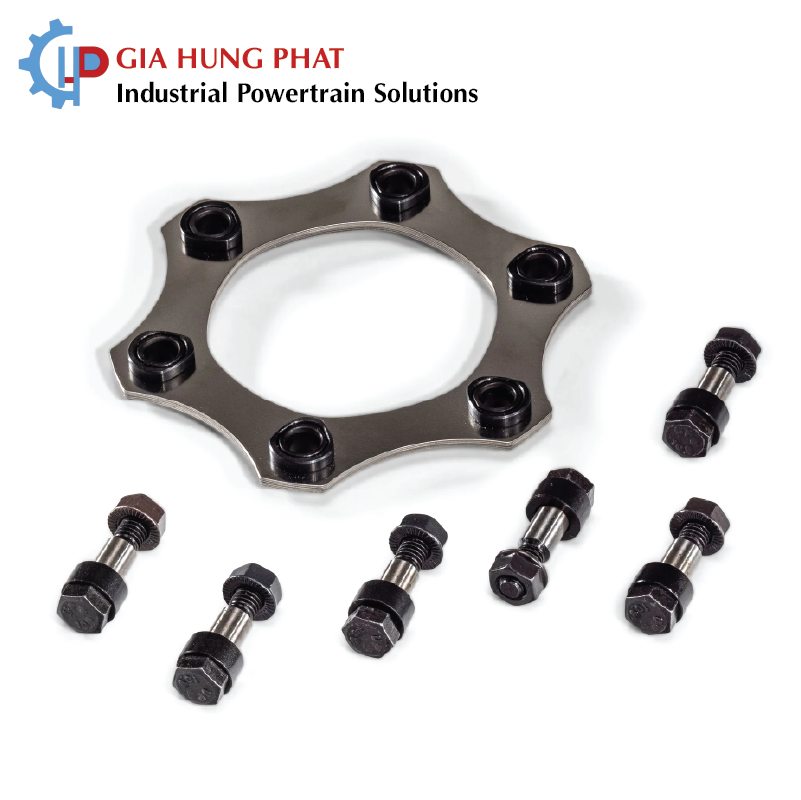

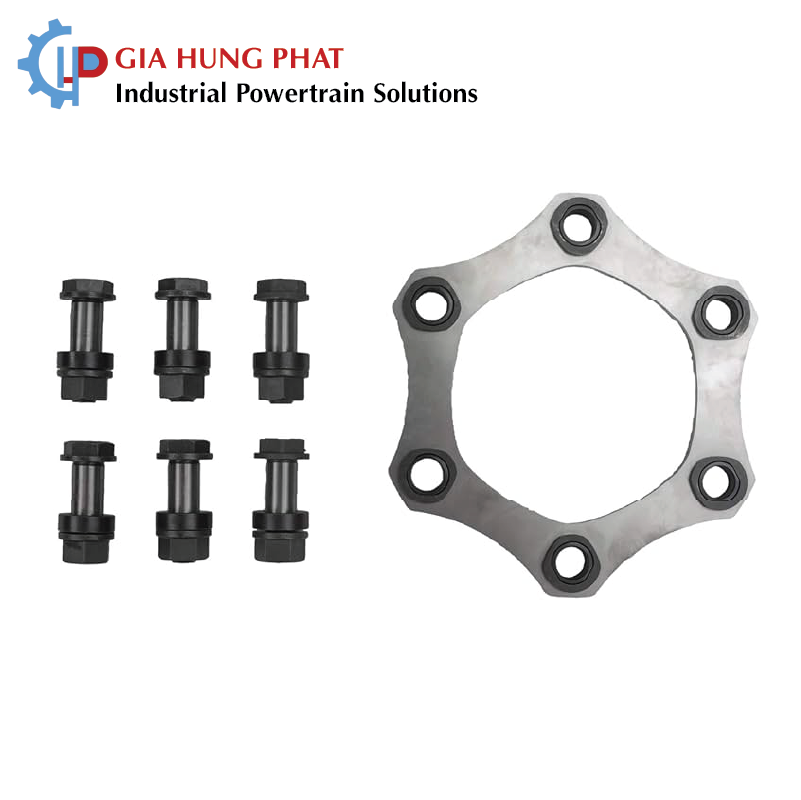

Cấu tạo bộ đĩa thép N-ARPEX

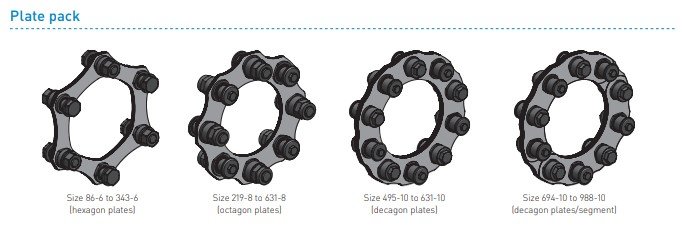

Bộ đĩa thép N-ARPEX gồm nhiều tấm đĩa thép mỏng xếp chồng dạng tổ hợp – thường có hai plate pack trong một khớp nối N-ARPEX (hai bên trục).
Kết nối bằng bu lông chuyên dụng giữa hub và flanges.
Không có chi tiết ma sát trượt, do đó tuổi thọ cao và không tạo mạt kim loại.
Ưu điểm khi sử dụng plate pack N‑ARPEX
| Ưu điểm | Mô tả |
|---|---|
| Không cần bảo trì | Vận hành khô, không cần dầu mỡ. |
| Tuổi thọ cao | Thép chất lượng cao, chống mỏi. |
| Hiệu suất truyền động tối ưu | Truyền mô-men xoắn chính xác. |
| Chịu nhiệt, chịu tải lớn | Phù hợp môi trường công nghiệp nặng. |
| Lắp đặt & thay thế dễ dàng | Có thể thay plate pack mà không tháo trục. |
Ứng dụng điển hình
Truyền động bơm, quạt, máy nén, tuabin
Ngành thép, dầu khí, xi măng, khai khoáng
Ứng dụng yêu cầu truyền mô-men lớn, độ tin cậy cao
Tài liệu kỹ thuật tham khảo
Flender N‑ARPEX Coupling Catalog
TCVN / ISO về khớp nối đĩa thép không bôi trơn

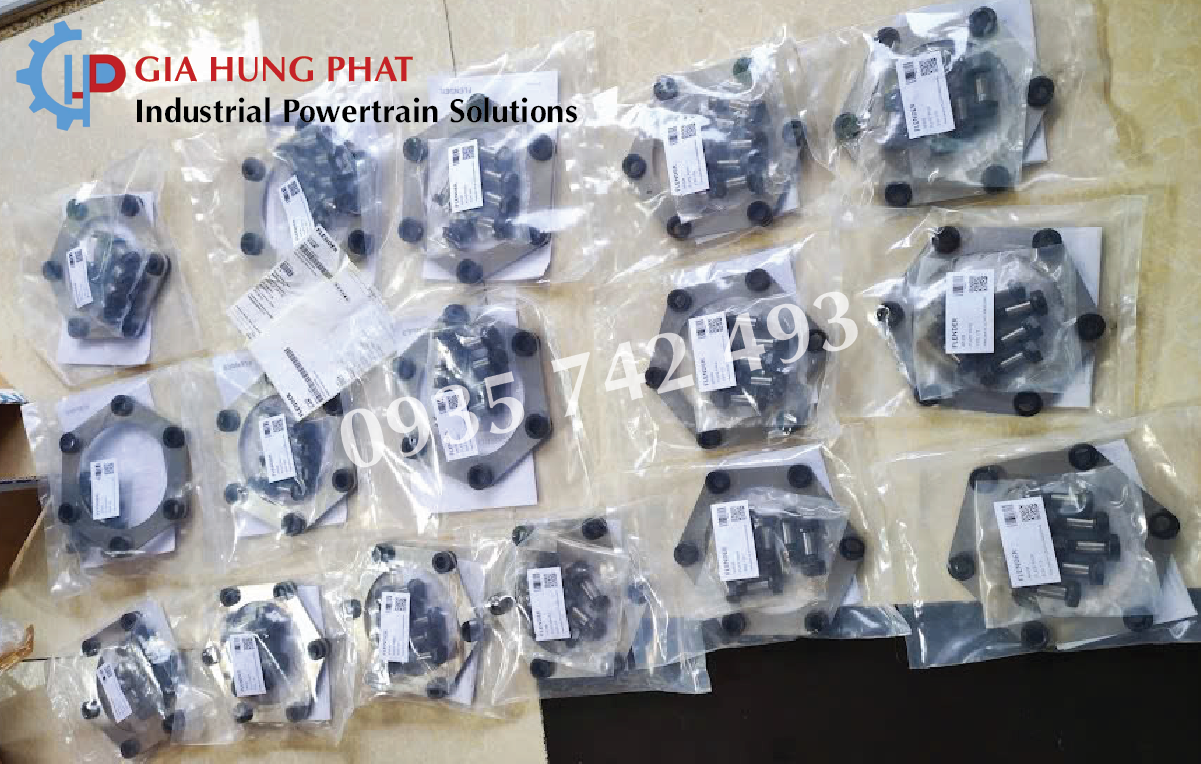

Gia Hưng Phát – Nhà phân phối plate pack N‑ARPEX chính hãng
Gia Hưng Phát tự hào là đơn vị chuyên cung cấp khớp nối N‑ARPEX và phụ tùng chính hãng, bao gồm bộ đĩa thép (plate pack) từ thương hiệu Flender – Siemens. Với nhiều năm kinh nghiệm trong lĩnh vực truyền động công nghiệp, chúng tôi cam kết mang đến sản phẩm đầy đủ chứng chỉ, chất lượng cao, cùng với giải pháp kỹ thuật tối ưu và dịch vụ hậu mãi chuyên nghiệp.
ZALO: 0969 248 677
Hãy liên hệ với Gia Hưng Phát để được tư vấn và hỗ trợ nhanh chóng khi cần thay thế hoặc lắp mới bộ đĩa đàn hồi cho hệ thống khớp nối N‑ARPEX của bạn!
