Cấu tạo khớp nối lưới KCP – một yếu tố then chốt đằng sau sự vận hành bền bỉ và ổn định của vô số hệ thống máy móc công nghiệp. Khi nhắc đến truyền động mạnh mẽ, khả năng giảm chấn và bù sai lệch trục hiệu quả, dòng khớp nối lưới Taper Grid Coupling từ KCP (Korea Coupling Company) luôn là một trong những cái tên được nhắc đến hàng đầu. Vậy điều gì đã tạo nên sức mạnh và độ tin cậy đặc biệt cho loại khớp nối này? Hãy cùng Gia Hưng Phát khám phá chi tiết từng bộ phận cấu thành nên giải pháp kỹ thuật ưu việt này nhé!
Hãy liên hệ với Gia Hưng Phát (0969 24 86 77) để biết thêm thông tin, chúng tôi sẽ hỗ trợ bạn chọn đúng thiết bị theo yêu cầu của nhà máy.

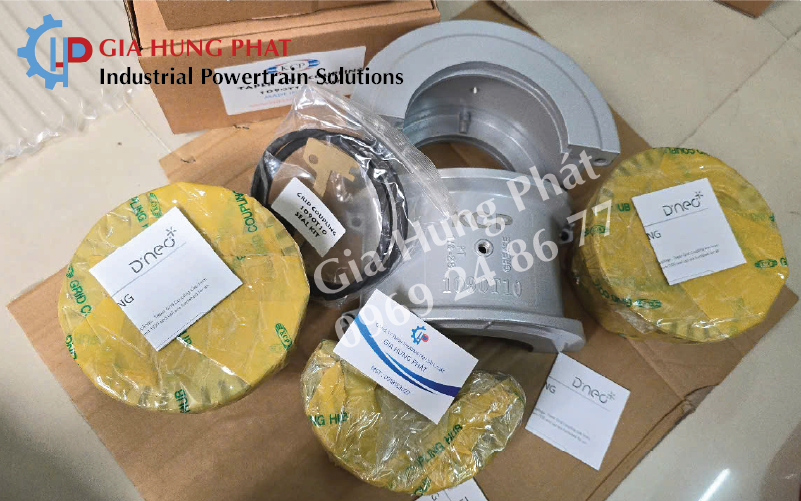

Cấu tạo khớp nối lưới KCP – Taper Grid Coupling KCP
1. Hub (moay ơ) – nền tảng chắc chắn
Mọi khớp nối đều cần một điểm tựa vững chắc, và đó chính là hub hay còn gọi là moay ơ. Mỗi khớp nối KCP Taper Grid coupling sẽ có hai moay ơ, được lắp đặt trực tiếp vào hai trục cần truyền động: Trục chủ động (từ động cơ) và trục bị động (của máy móc).
Thiết kế rãnh đặc biệt: Các moay ơ được gia công với các rãnh chéo (serrated) hoặc rãnh xoắn vô cùng chính xác. Đây là nơi mà lưới kim loại sẽ được đặt vào, tạo nên sự ăn khớp hoàn hảo.
Kiểu lỗ côn (taper bore): Nhiều dòng KCP hub sử dụng kiểu lỗ côn, mang lại lợi ích lớn trong việc lắp đặt và tháo gỡ. Kiểu này không chỉ giúp việc căn chỉnh trục dễ dàng hơn mà còn đảm bảo sự chắc chắn tối đa.
2. Grid (lưới kim loại – Taper Grid) – trái tim đa năng
Nếu moay ơ là nền tảng, thì lưới kim loại (Taper Grid) chính là trái tim của khớp nối lưới KCP. Được làm từ thép lò xo hợp kim cao cấp, lưới có hình dạng xoắn đặc biệt, mang lại nhiều chức năng then chốt:
Truyền mô-men xoắn hiệu quả: Lưới đóng vai trò cầu nối, truyền tải lực xoắn mạnh mẽ từ trục này sang trục kia.
Giảm chấn và hấp thụ sốc: Nhờ tính đàn hồi của vật liệu lò xo, lưới có khả năng hấp thụ đáng kể các rung động và chấn động phát sinh trong quá trình vận hành, bảo vệ các thiết bị đắt tiền khác.
Bù sai lệch trục ưu việt: Đây là điểm mạnh nổi bật của khớp nối lưới. Lưới KCP có thể bù đắp hiệu quả cả lệch tâm (song song) và lệch góc giữa hai trục, điều thường xuyên xảy ra trong thực tế lắp đặt hoặc do biến dạng trong quá trình vận hành.
Tự siết chặt khi chịu tải: Thiết kế hình nêm (tapered) độc đáo của lưới giúp nó tự động siết chặt vào các rãnh của moay ơ khi chịu tải nặng, tăng cường độ ổn định và độ bền.

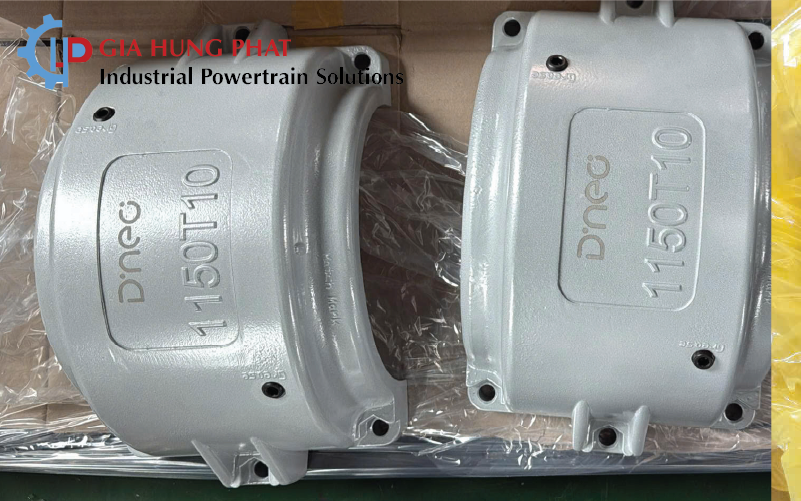

3. Cover (nắp che) – lớp áo giáp bảo vệ
Bao bọc bên ngoài moay ơ và lưới là nắp che (cover), thường được làm từ nhôm hoặc thép, tùy thuộc vào môi trường và yêu cầu tải trọng. Nắp che không chỉ là lớp vỏ bên ngoài mà còn thực hiện các nhiệm vụ quan trọng:
Giữ lưới an toàn: Đảm bảo lưới kim loại luôn nằm đúng vị trí và không bị văng ra ngoài khi khớp nối đang hoạt động ở tốc độ cao.
Giữ mỡ bôi trơn: Tạo một khoang kín để chứa đầy mỡ bôi trơn chuyên dụng, giúp các chi tiết chuyển động trơn tru, giảm ma sát và tăng tuổi thọ.
Bảo vệ khỏi môi trường: Ngăn chặn bụi bẩn, nước, hóa chất và các tạp chất khác xâm nhập, gây hư hại cho các bộ phận bên trong.
4. Gasket / seal (phớt làm kín) – lá chắn chống rò rỉ
Đóng vai trò như một “Lá chắn”, phớt làm kín (gasket/seal) là chi tiết nhỏ nhưng vô cùng quan trọng. Nó được đặt ở các vị trí tiếp xúc giữa nắp che và các bộ phận khác để:
Ngăn rò rỉ mỡ: Đảm bảo mỡ bôi trơn không bị thất thoát ra ngoài, giữ cho khớp nối luôn được bôi trơn đầy đủ.
Kéo dài tuổi thọ: Bằng cách giữ mỡ bên trong và ngăn tạp chất xâm nhập, phớt làm kín trực tiếp góp phần vào tuổi thọ bền bỉ của khớp nối.
5. Fasteners (bu lông, đai ốc) – mối nối vững chắc
Cuối cùng, các bu lông và đai ốc (fasteners) là những chi tiết cố định nắp che và đảm bảo toàn bộ khớp nối được giữ vững chắc. Việc siết các bu lông này phải tuân thủ đúng lực siết khuyến nghị của nhà sản xuất KCP để đảm bảo an toàn và hiệu suất tối ưu.
Sơ đồ tổng quan đơn giản:
Trục động cơ ➡️ [hub] ⟺ [grid] ⟺ [hub] ⬅️ trục máy
(được bao bọc bởi nắp che & phớt làm kín)
Cấu tạo khớp nối lưới KCP Taper Grid coupling chặt chẽ và các bộ phận được thiết kế tối ưu, đã chứng minh được khả năng làm việc hiệu quả trong môi trường công nghiệp khắc nghiệt, từ việc truyền tải mô-men xoắn lớn đến khả năng giảm chấn và bù sai lệch trục xuất sắc. Đây thực sự là một khoản đầu tư đáng giá cho sự ổn định và hiệu suất của mọi hệ thống truyền động.
Tham khảo trang sản phẩm:
Lý do chọn mua khớp nối lò xo KCP tại Gia Hưng Phát
Trong các hệ thống truyền động công nghiệp, khớp nối lưới KCP là một trong những giải pháp tối ưu để truyền mô-men xoắn hiệu quả, giảm rung động và kéo dài tuổi thọ thiết bị. Việc lựa chọn nhà cung cấp uy tín sẽ đảm bảo chất lượng sản phẩm và dịch vụ hậu mãi tốt nhất. Gia Hưng Phát tự hào là đơn vị hàng đầu chuyên cung cấp khớp nối lưới KCP chính hãng tại Việt Nam.
1. Sản phẩm chính hãng – Nhập khẩu trực tiếp
-
Gia Hưng Phát là đại lý phân phối khớp nối lưới KCP được chứng nhận, với đầy đủ CO, CQ từ nhà sản xuất KCP – Korea Coupling.
-
Tất cả sản phẩm đều được nhập khẩu trực tiếp, không qua trung gian, đảm bảo giá tốt và chất lượng chuẩn Hàn Quốc.
2. Hiểu rõ về cấu tạo khớp nối lưới KCP – Tư vấn kỹ thuật chính xác
-
Đội ngũ kỹ thuật của Gia Hưng Phát am hiểu sâu về cấu tạo khớp nối lưới KCP, giúp khách hàng chọn đúng mã phù hợp với tải trọng, đường kính trục, và điều kiện làm việc.
Cấu tạo khớp nối lưới KCP bao gồm:
-
Moay ơ (Hub): truyền động từ trục
-
Lưới thép (Grid): hấp thụ rung động, truyền mô-men xoắn
-
Nắp che (Cover): giữ lưới, ngăn bụi, giữ mỡ bôi trơn
-
Phớt làm kín và bu lông: giúp vận hành an toàn, bền bỉ
Hiểu đúng cấu tạo là cơ sở để lắp đặt và vận hành đúng kỹ thuật, kéo dài tuổi thọ thiết bị.
3. Hàng sẵn kho – Giao nhanh toàn quốc
-
Gia Hưng Phát luôn có sẵn đa dạng mã khớp nối lưới KCP như: T10, T20, T25, T35, T60…
-
Giao hàng nhanh chóng tại TP.HCM, Hà Nội và các tỉnh thành.
-
Hỗ trợ kỹ thuật lắp đặt tận nơi (nếu cần).
4. Dịch vụ hậu mãi và bảo hành uy tín
-
Sản phẩm được bảo hành chính hãng 12 tháng
-
Hỗ trợ tư vấn kỹ thuật suốt vòng đời thiết bị
-
Cung cấp linh kiện thay thế (lưới, phớt, nắp…) chính hãng KCP
5. Giá cả cạnh tranh – Ưu đãi cho đối tác lâu dài
-
Gia Hưng Phát cam kết mức giá tốt nhất trên thị trường cho sản phẩm khớp nối lưới KCP
-
Chính sách chiết khấu tốt cho đại lý, công ty cơ khí, thầu EPC, nhà máy công nghiệp
Liên hệ ngay với Gia Hưng Phát để nhận báo giá & hỗ trợ kỹ thuật:
📞 ZALO 0969 248 677
📘 Facebook: [Link fanpage Gia Hưng Phát]
Nếu bạn đang tìm kiếm hiểu cấu tạo khớp nối lưới KCP và cần tư vấn chuyên sâu về các giải pháp truyền động, đừng ngần ngại liên hệ Gia Hưng Phát – Nhà phân phối uy tín, đảm bảo mang đến cho bạn những sản phẩm chất lượng và dịch vụ kỹ thuật tận tâm.
