Khớp nối lò xo (Grid Coupling KCP, Khớp nối lưới KCP) là một giải pháp truyền động mạnh mẽ và hiệu quả, được thiết kế để xử lý các tải trọng nặng trong nhiều ngành công nghiệp. Với cấu tạo đơn giản gồm hai hub răng và một lò xo lưới (grid), loại khớp nối này có khả năng bù sai lệch trục, hấp thụ sốc và rung động một cách vượt trội, từ đó bảo vệ động cơ và kéo dài tuổi thọ của toàn bộ hệ thống.
Hãy liên hệ với Gia Hưng Phát (0969 24 86 77) để biết thêm thông tin, chúng tôi sẽ hỗ trợ bạn chọn đúng thiết bị theo yêu cầu của nhà máy
Tồn kho và khả năng cung cấp khớp nối của Gia Hưng Phát
Vị trí: Kho hàng khớp nối lò xo của Gia Hưng Phát được đặt tại cơ sở thành phố Hồ Chí Minh.
Kích thước có sẵn: Gia Hưng Phát cung cấp các loại trục có kích thước từ khớp nối lò xo loại 1020T đến 1160T với sự kết hợp giữa trục thô và trục hoàn thiện.
- Các kích thước từ khớp nối lò xo 1020T đến 1080T có sẵn cả đường kính lỗ thô và các kích thước lỗ hoàn thiện phổ biến.
- Các kích thước từ khớp nối lò xo 1090T trở lên chỉ có sẵn với đường kính lỗ thô.
Khả năng thay thế: Khớp nối lò xo của chúng tôi hoàn toàn có thể thay thế với các sản phẩm tiêu chuẩn công nghiệp khác.
Khả năng gia công: Chúng tôi cung cấp dịch vụ khoan lại để phù hợp với mọi yêu cầu về kích thước trục của bạn, bao gồm các loại lỗ khoan khe hở, lỗ khoan giao thoa và lỗ khoan rãnh.
Thông số kỹ thuật của một số mẫu tiêu biểu
Khớp nối lò xo KCP 1020T: Là khớp nối lò xo nhỏ nhất của chúng tôi, có đường kính lỗ tối đa là 1,125 inch và mô-men xoắn định mức là 460 lbs-in.
Khớp nối lò xo KCP 1160T: Là khớp nối lò xo lớn nhất, với đường kính lỗ tối đa là 9,45 inch và mô-men xoắn định mức lên tới 494.756 lbs-in.
Tham khảo danh mục: Khớp nối lò xo
Hướng dẫn lắp đặt khớp nối lò xo
Để đảm bảo khớp nối hoạt động hiệu quả và có tuổi thọ cao nhất, việc lắp đặt chính xác là rất quan trọng. Quy trình này đòi hỏi một số công cụ cơ bản như cờ lê, thước thẳng, và thước đo độ dày.

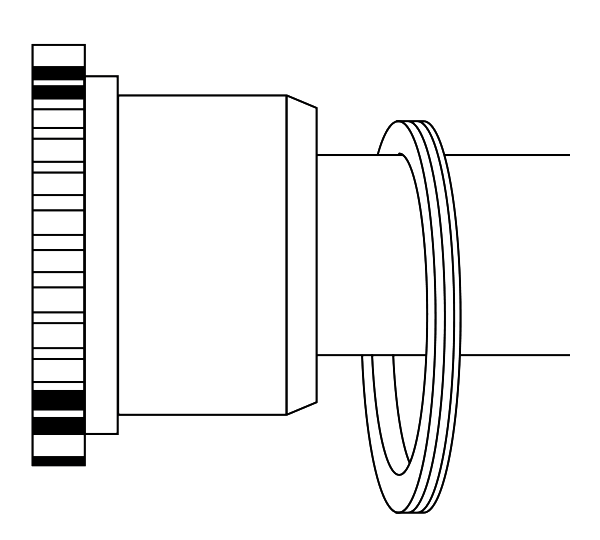

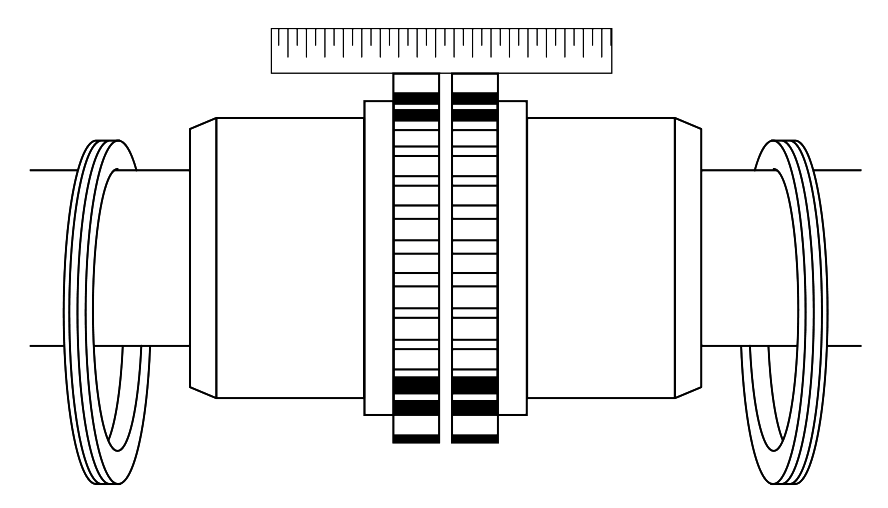

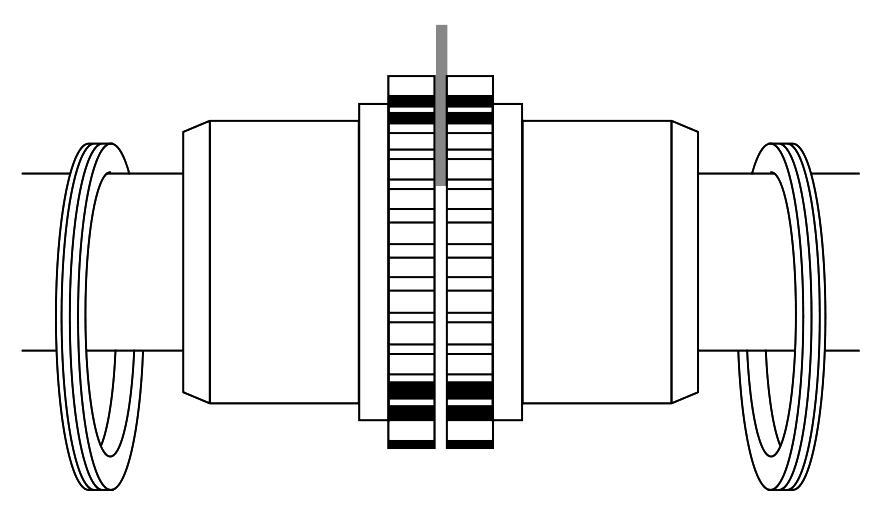

1. Các loại lắp đặt trụcLắp đặt khe hở (cho kích thước 1020T đến 1090T): Các hub được trang bị vít cố định (set screw) để lắp đặt. Làm sạch tất cả các bộ phận bằng dung môi không cháy. Kiểm tra và loại bỏ các gờ trên hub, trục và rãnh then. Lắp then vào rãnh then trên trục, sau đó lắp hub sao cho mặt bích ngang bằng với đầu trục. Siết chặt vít cố định để giữ hub. Lưu ý: không làm nóng các hub lắp khe hở. Lắp đặt can thiệp (cho kích thước từ 1100T trở lên): Các hub được lắp đặt mà không cần vít cố định. Khóa công tắc khởi động của động cơ chính để đảm bảo an toàn. Làm sạch các bộ phận kim loại và bôi một lớp mỡ nhẹ lên phớt, sau đó đặt phớt lên trục. Làm nóng hub để giãn nở vật liệu, giúp dễ dàng lắp vào trục. Bịt kín các rãnh then để tránh rò rỉ. Lắp hub vào trục tương ứng sao cho mặt hub ngang bằng với đầu trục. 2. Căn chỉnh trụcCăn chỉnh chính xác giúp khớp nối đạt tuổi thọ tối đa. Có hai loại căn chỉnh cần thực hiện: Kiểm tra khoảng cách và liên kết: Sử dụng một thanh đệm có độ dày bằng với khoảng hở giữa hai trục. Đặt thước thẳng có cùng độ sâu vào khoảng hở ở vị trí 90 độ và đo khe hở giữa thanh đệm và mặt hub bằng thước lá. Sự chênh lệch giữa số đo tối thiểu và tối đa không được vượt quá giới hạn góc lắp đặt cho phép. Kiểm tra độ lệch song song: Đặt một cạnh thẳng vuông góc với cả hai trục. Sử dụng thước lá để kiểm tra khoảng hở. Khoảng hở này không được vượt quá giới hạn lắp đặt lệch song song. Sau khi căn chỉnh, siết chặt tất cả các bu lông móng và lặp lại các bước kiểm tra trên. 3. Chèn và bôi trơn lướiLấp đầy khe hở và rãnh bằng chất bôi trơn chuyên dụng. Khi lưới được chia thành nhiều đoạn, hãy lắp sao cho tất cả các đầu cắt đều hướng về cùng một phía. Điều này đảm bảo lưới tiếp xúc chính xác với các chốt trên nắp. Trải lưới vừa đủ để nó phủ qua các răng của khớp nối, sau đó dùng búa mềm để đặt lưới vào vị trí.
|
|
4. Hoàn tất lắp đặt và đóng gói

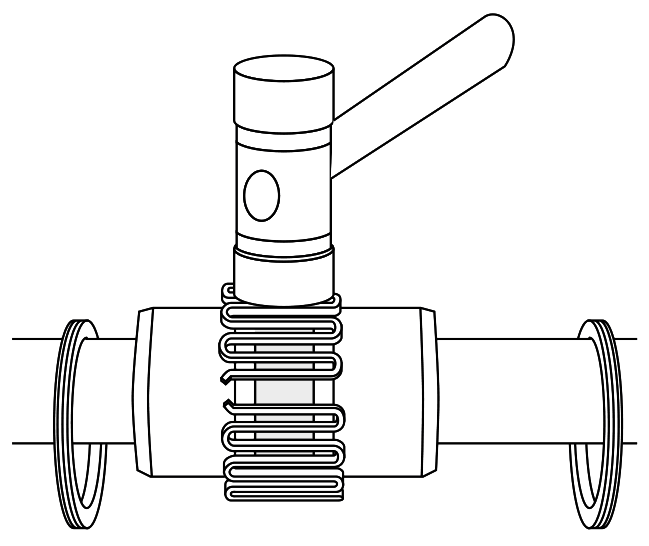

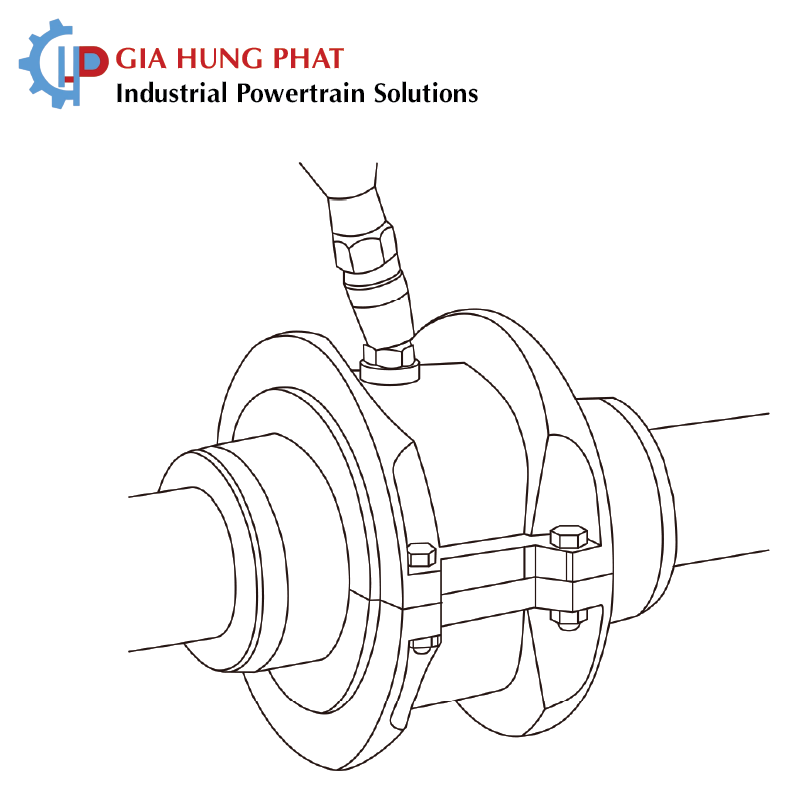

Lấp đầy các khoảng trống giữa và xung quanh lưới bằng chất bôi trơn.
Lau sạch phần mỡ thừa sao cho bề mặt còn lại ngang bằng với mặt trên của lưới.

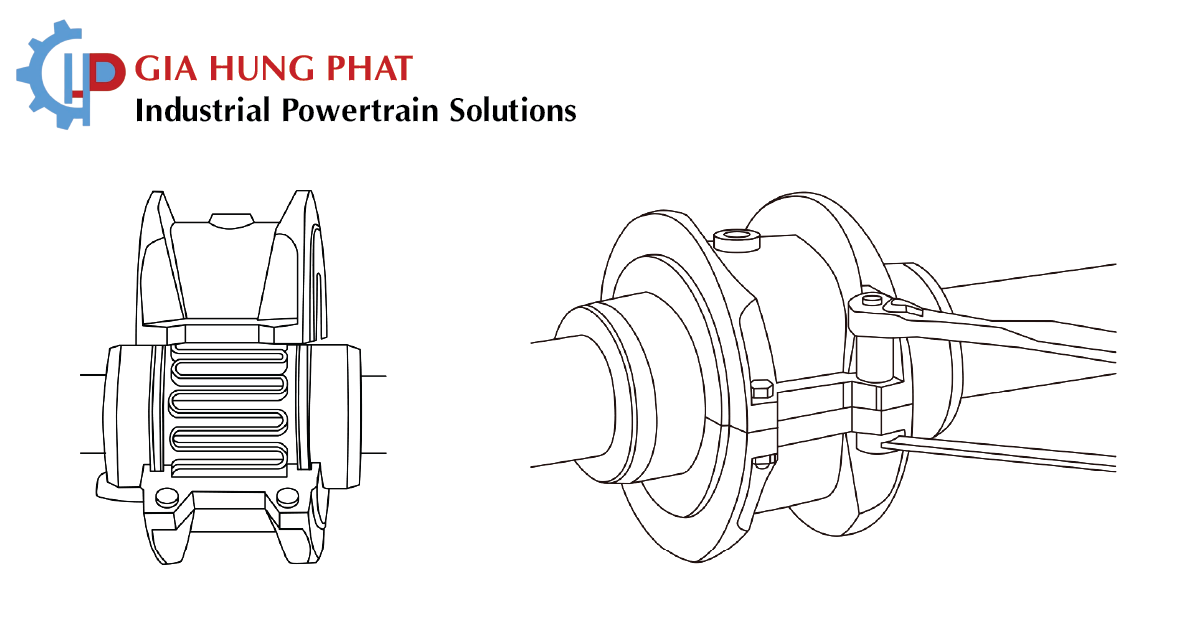

Đặt gioăng lên mặt bích của nửa nắp dưới và lắp ráp hai nửa nắp lại, đảm bảo các dấu khớp nằm cùng một phía.
Cố định hai nửa nắp bằng ốc vít và siết chặt đến mô-men xoắn tiêu chuẩn, đồng thời đảm bảo gioăng không bị xê dịch.
Bảo trì hàng năm
Để đảm bảo hiệu suất và tuổi thọ tối đa, bạn nên thực hiện các công việc bảo trì khớp nối lò xo sau mỗi năm:
Kiểm tra độ căn chỉnh và căn chỉnh lại nếu cần.
Kiểm tra độ siết chặt của tất cả các chốt.
Kiểm tra và thay thế phớt dầu và gioăng nếu có dấu hiệu rò rỉ mỡ.
Tháo rời khớp nối để kiểm tra các bộ phận bị mòn và tra mỡ mới.
Khả năng đặc biệt và các loại khác
Ngoài các loại tiêu chuẩn, chúng tôi còn có khả năng sản xuất Khớp nối lò xo có kích thước lên tới 1240T, có thể chứa lỗ khoan 18,625 inch và mô-men xoắn định mức trên 4,9 triệu lbs-in. Các loại khớp nối có thanh đệm (full/half spacer) và trục nổi (floating shaft) cũng có sẵn để đáp ứng các yêu cầu ứng dụng đặc biệt.
Lý do nên chọn khớp nối tại Gia Hưng Phát
Lựa chọn Gia Hưng Phát làm nhà cung cấp khớp nối lò xo (Khớp nối lưới KCP, KCP Grid Coupling) là một quyết định sáng suốt, đặc biệt nếu bạn đang tìm kiếm các giải pháp truyền động chất lượng cao và đáng tin cậy. Dưới đây là những lý do chính:
Sản phẩm chính hãng, chất lượng chuẩn quốc tế:
Gia Hưng Phát là nhà phân phối các thương hiệu khớp nối uy tín như KCP hay còn gọi là D’neo (Korea Coupling, Hàn Quốc). Các sản phẩm này được sản xuất theo các tiêu chuẩn kỹ thuật nghiêm ngặt của châu Âu và châu Á, đảm bảo độ chính xác, hiệu suất truyền động vượt trội và tuổi thọ cao.
Đa dạng dòng sản phẩm:
Gia Hưng Phát cung cấp nhiều loại khớp nối khác nhau, từ khớp nối bánh răng, khớp nối đàn hồi (Rotex) cho đến vòng đệm giảm chấn. Sự đa dạng này giúp bạn dễ dàng tìm được sản phẩm phù hợp nhất với yêu cầu kỹ thuật và môi trường làm việc cụ thể của hệ thống.
Tham khảo thêm dòng: Khớp nối răng
Hỗ trợ kỹ thuật chuyên sâu:
Với kinh nghiệm trong lĩnh vực thiết bị truyền động, Gia Hưng Phát có đội ngũ nhân viên am hiểu sản phẩm. Họ có thể tư vấn chi tiết về từng loại khớp nối, giúp bạn lựa chọn đúng kích thước, vật liệu và kiểu dáng để tối ưu hóa hiệu quả hoạt động và kéo dài tuổi thọ thiết bị.
Dịch vụ tận tâm:
Gia Hưng Phát cam kết cung cấp dịch vụ hỗ trợ chu đáo, từ tư vấn ban đầu, cung cấp hàng chính hãng cho đến bảo hành và hỗ trợ sau bán hàng, đảm bảo quá trình vận hành của bạn luôn được ổn định và an tâm.
Hotline tư vấn và đặt hàng: 0969 24 86 77 .Liên hệ ngay với chúng tôi để được tư vấn và nhận báo giá tốt nhất cho khớp nối trục chính hãng.
Gia Hưng Phát không chỉ là nhà cung cấp khớp nối lò xo (khớp nối lưới) mà còn là một đối tác đáng tin cậy cho nhiều loại khớp nối công nghiệp khác, bao gồm cả khớp nối Rotex KTR và khớp nối bánh răng KCP. Chúng tôi cam kết mang đến cho khách hàng các giải pháp truyền động toàn diện, với dải sản phẩm phong phú và chất lượng cao, giúp hệ thống máy móc của bạn hoạt động bền bỉ và hiệu quả.
