Đệm giảm chấn SW Spider Rathi Lovejoy

Đệm giảm chấn SW Spider Rathi (hay còn gọi là cao su giảm chấn khớp nối Rathi) là phụ kiện thay thế quan trọng trong các khớp nối mềm kiểu hàm (Jaw Coupling) của hãng Rathi Lovejoy. Đây là linh kiện giúp truyền mô-men xoắn, đồng thời giảm rung chấn và bù đắp sai lệch giữa hai trục động cơ. Gia Hưng Phát cung cấp khớp nối Rathi và vòng đệm Rathi. Dưới đây là các thông số và đặc điểm kỹ thuật chi tiết của mã hàng này:

Cấu tạo đệm giảm chấn SW Rathi

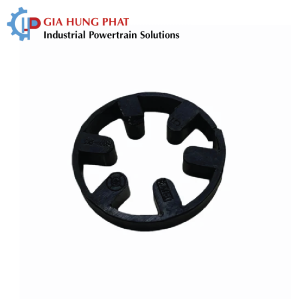

Vòng đệm giảm chấn SW Spider Rathi là bộ phận đàn hồi nằm giữa hai hub của khớp nối, có nhiệm vụ truyền mô-men xoắn và giảm rung động trong quá trình vận hành.

Về vật liệu, vòng đệm được chế tạo từ cao su tổng hợp (Synthetic Rubber), có độ đàn hồi cao, giúp hấp thụ chấn động và giảm tải va đập hiệu quả.

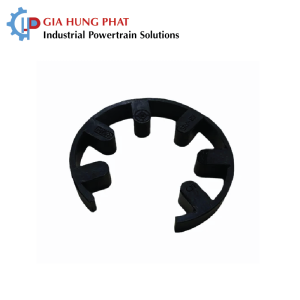

Khác với dạng spider truyền thống, vòng đệm SW có thiết kế dạng vòng hở (wrap-around), có thể ôm quanh hai hub. Cấu trúc này cho phép phần tử đàn hồi tiếp xúc trực tiếp với các bề mặt truyền lực mà không cần tháo rời khớp nối.

Nhờ thiết kế đặc biệt này, vòng đệm vừa đảm bảo khả năng truyền lực ổn định, vừa cho phép tháo lắp nhanh chóng, giúp giảm thời gian bảo trì và tăng hiệu quả vận hành thiết bị.

Thông số kỹ thuật khớp nối mềm SW

Size	Torque (Nm)	kW @100 rpm	Max Bore (mm)	ØA (mm)	ØB (mm)	ØC (mm)	Gap G (mm)	S (mm)	TL (mm)
SW070	490	0.05	19	74	123	–	2	–	51
SW075	900	0.10	24	147	245	–	2	–	55
SW095	2110	0.22	52	65	58	25	2	19	63
SW100	4640	0.49	35	78	96	35	2	27	88
SW110	8900	0.93	42	96	122	43	3	35	108
SW150	14100	1.5	48	111	80	45	3	50	118
SW190	19000	2.0	60	129	102	54	3	45	133
SW225	26500	2.8	65	142	111	64	3	48	158
SW226	32700	3.4	70	153	119	70	3	60	178
SW250	53200	5.6	75	173	157	80	3	60	200
SW280	78200	8.2	80	208	192	80	3	70	200
SW295	127900	13.4	95	258	237	95	3	80	238
SW300	304700	31.9	105	272	–	115	3	–	283
SW350	430800	45.1	115	323	–	128	3	–	309

Cấu tạo khớp nối mềm SW

Khớp nối mềm RRS (Jaw Flex Coupling – Snap Wrap) có cấu tạo gồm 3 bộ phận chính:

Hai hub (moay-ơ):

Gắn trực tiếp vào hai đầu trục, thường được gia công sẵn lỗ và then theo tiêu chuẩn giúp lắp đặt nhanh chóng.

Vòng đệm giảm chấn SW Rathi:

Vòng đệm giảm chấn SW Rathi là bộ phận nằm giữa hai hub, thường làm từ cao su tổng hợp hoặc polyurethane (PU).

Có dạng “wrap-around” (quấn ngoài), cho phép thay thế mà không cần tháo rời thiết bị.

Cấu trúc khớp nối:

Hai hub có răng (jaw) ăn khớp với phần tử đàn hồi, giúp:

Truyền mô-men xoắn

Giảm rung động và va đập

Bù sai lệch trục (lệch tâm, lệch góc nhỏ)

Ứng dụng của khớp nối vấu SW

Khớp nối vấu SW được sử dụng rộng rãi trong nhiều hệ thống truyền động công nghiệp:

Bơm công nghiệp (bơm nước, bơm hóa chất)

Quạt công nghiệp, hệ thống HVAC

Máy nén khí

Băng tải, hệ thống truyền động

Máy khuấy, máy trộn

Ưu điểm khi sử dụng:

Không cần bôi trơn → giảm chi phí bảo trì

Thay thế nhanh phần tử đàn hồi (chỉ vài phút)

Hoạt động ổn định trong môi trường bụi, dầu, nước

Giảm chấn tốt → bảo vệ motor và thiết bị

Xem thêm danh mục sản phẩm: Đệm giảm chấn RRS Rathi Lovejoy

Liên hệ Gia Hưng Phát để được tư vấn và báo giá tốt nhất!

Tại Việt Nam, khớp nối SW và vòng đệm giảm chấn SW Spider Rathi (thuộc dòng Jaw Flex Coupling – Rathi/India) được phân phối bở công ty  Gia Hưng Phát.

Phân phối khớp nối công nghiệp chính hãng

Tư vấn lựa chọn model phù hợp (SW, L, RRS…)

Cung cấp giải pháp truyền động cho doanh nghiệp

Hỗ trợ kỹ thuật, lắp đặt và bảo trì

Liên hệ ngay với Gia Hưng Phát để nhận báo giá & hỗ trợ kỹ thuật:

ZALO 969 248 677

Khớp nối mềm Rathi RRS là một trong những dòng khớp nối mềm dạng hàm (Jaw Flex Coupling) được sử dụng phổ biến trong các hệ thống truyền động công nghiệp nhờ khả năng truyền mô-men xoắn ổn định và giảm rung hiệu quả. Sản phẩm có cấu tạo gồm hai hub kim loại gắn vào trục và một phần tử đàn hồi ở giữa là đệm giảm chấn, giúp bù sai lệch trục và hạn chế va đập trong quá trình vận hành. Người dùng có thể dễ dàng kiểm tra và thay thế vòng đệm giảm chấn SW Spider Rathi mà không cần tháo rời toàn bộ hệ thống, từ đó giảm thời gian dừng máy và chi phí bảo trì. Khớp nối SW được ứng dụng rộng rãi trong các thiết bị như bơm, quạt công nghiệp, máy nén khí và hệ thống băng tải.

Tại Việt Nam, sản phẩm khớp nối Rathi và vòng đệm giảm chấn SW Spider Rathi được phân phối bởi Công ty TNHH Thương mại Sản xuất Gia Hưng Phát, đơn vị chuyên cung cấp các giải pháp truyền động và thiết bị công nghiệp, đồng thời hỗ trợ tư vấn kỹ thuật và lắp đặt phù hợp với nhu cầu của doanh nghiệp.
