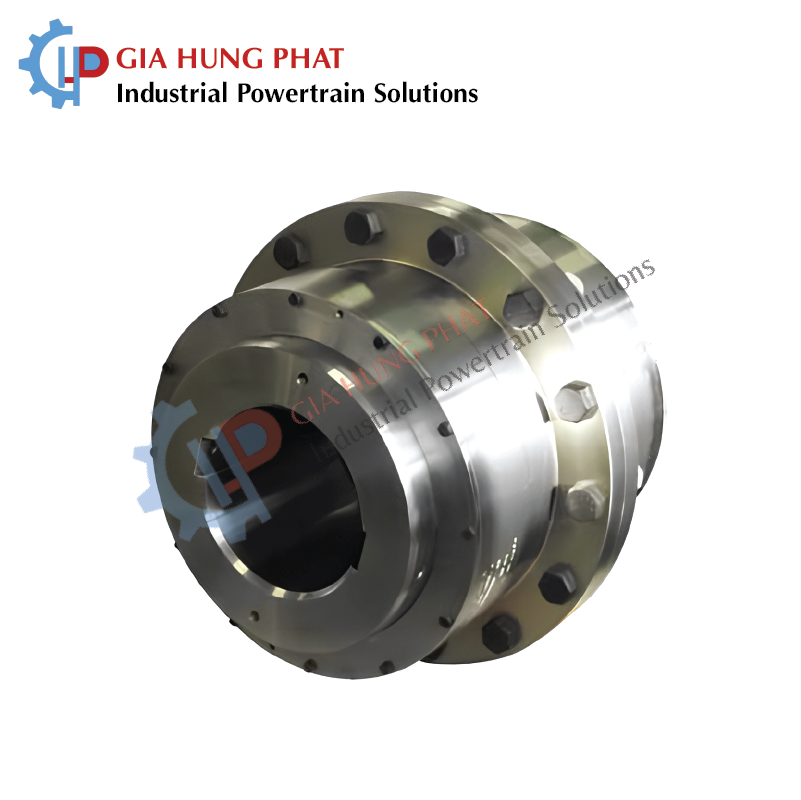

Khớp nối bánh răng ZAKU-N (Gear Coupling KMD) là dòng sản phẩm khớp nối công nghiệp cao cấp do Kupplungswerk Dresden (Đức) chế tạo, được đánh giá cao về độ bền, khả năng truyền tải mô-men xoắn lớn và vận hành ổn định trong nhiều điều kiện khắc nghiệt. Với thiết kế răng vương miện (crowned toothing) và khả năng bù sai lệch trục hiệu quả, ZAKU-N trở thành lựa chọn tối ưu cho các ngành công nghiệp nặng như thép, xi măng, khai khoáng và năng lượng, nơi yêu cầu độ tin cậy và hiệu suất luôn được đặt lên hàng đầu.
1. Tổng quan về khớp nối bánh răng ZAKU-N
Khớp nối bánh răng ZAKU-N là dòng khớp nối răng được thiết kế với tiêu chí “By specialists – for specialists” – nghĩa là sản phẩm được tạo ra bởi các chuyên gia và dành riêng cho các ứng dụng đòi hỏi độ tin cậy cao. Sản phẩm có dải mô-men xoắn truyền tải rộng từ 12.500 Nm đến 1.250.000 Nm, phù hợp cho cả các hệ thống truyền động vừa và siêu lớn.
Một điểm nổi bật của Khớp nối bánh răng ZAKU-N là khả năng bù trừ sai lệch trục linh hoạt:
-
Sai lệch góc cho phép lên đến 1,25°.
-
Sai lệch hướng kính và dọc trục được hấp thụ nhờ thiết kế khớp nối hai bản lề (double cardanic).
Nhờ đó, khớp nối giúp hệ thống vận hành ổn định, giảm rung động và tăng tuổi thọ của máy móc.
2. Đặc điểm nổi bật của khớp nối răng ZAKU-N
So với các loại khớp nối khác, Khớp nối bánh răng ZAKU-N mang nhiều ưu điểm vượt trội:
-
Mật độ công suất cao: Khả năng truyền mô-men lớn trong một thiết kế gọn gàng.
-
Độ cứng xoắn tốt: Giúp duy trì tính ổn định trong quá trình vận hành.
-
Bền bỉ và ít bảo trì: Nhờ sử dụng bôi trơn bằng mỡ (grease lubrication), kết hợp với phớt O-ring hoặc phớt môi kép (double lip seal), tuổi thọ thiết bị được kéo dài và giảm chi phí bảo dưỡng.
-
Thiết kế đơn giản, dễ lắp đặt: Các hub có thể điều chỉnh để thay đổi khoảng cách, thuận tiện cho việc lắp ráp.
-
Linh hoạt trong nhiều phiên bản: Có sẵn các thiết kế đặc biệt như loại có đĩa phanh, trống phanh, trục nổi (floating shaft), giới hạn khe hở dọc trục hoặc sử dụng trong môi trường dễ cháy nổ.
-
Vận hành êm ái: Nhờ khe hở nhỏ giữa các răng kết hợp với độ chính xác cao trong chế tạo, khớp nối chạy ổn định trên toàn dải tốc độ và mô-men.
3. Các model phổ biến của Khớp nối bánh răng ZAKU-N
Kupplungswerk Dresden cung cấp nhiều phiên bản khớp nối bánh răng ZAKU-N để đáp ứng đa dạng nhu cầu sử dụng:
-
Model A: Thiết kế tiêu chuẩn, răng hai phía, phù hợp lắp ngang.
-
Model B: Thiết kế tích hợp rãnh phay để giữ đĩa (holding disc).
-
Model C: Giới hạn khe hở dọc trục bằng vòng chặn, giúp hạn chế dịch chuyển.
-
Model S: Tích hợp đĩa phanh ở giữa, phù hợp cho các hệ thống có yêu cầu hãm cơ khí.
-
Model H: Có trục nối dài (spacer), thích hợp khi khoảng cách hub lớn.
-
Model U: Thiết kế ống liền (undivided sleeve), sử dụng cho không gian lắp đặt hẹp, chịu dịch chuyển nhỏ.
Ngoài ra, hãng còn phát triển các mẫu đặc biệt như khớp nối cho tốc độ siêu cao với bôi trơn bằng dầu, khớp nối dùng trong môi trường thẳng đứng, hoặc khớp nối tích hợp giới hạn mô-men bằng cơ cấu an toàn.
4. Vật liệu và tiêu chuẩn chế tạo
Khớp nối bánh răng ZAKU-N được chế tạo từ thép tôi (tempering steel) có độ bền cao:
-
Hub: Re ≥ 380 MPa
-
Sleeve: Re ≥ 350 MPa
-
Bu-lông chịu lực: cấp bền 8.8
Tất cả sản phẩm đều được cân bằng động theo tiêu chuẩn Q16 ở tốc độ 1500 vòng/phút, có thể yêu cầu cân bằng chính xác hơn nếu ứng dụng cần.
Khớp nối đáp ứng các tiêu chuẩn quốc tế như DIN, ISO và được chứng nhận hệ thống quản lý chất lượng ISO 9001:2008.
Tham khảo thêm danh mục: Khớp nối răng
5. Ứng dụng thực tế của khớp nối răng ZAKU-N
Nhờ đặc tính truyền tải mô-men lớn, bền bỉ và linh hoạt trong bù sai lệch, khớp nối bánh răng ZAKU-N được ứng dụng rộng rãi trong nhiều ngành công nghiệp:
-
Công nghiệp thép & luyện kim: Truyền động cho máy cán thép, lò quay, máy ép.
-
Ngành xi măng: Dẫn động lò quay, máy nghiền bi, băng tải nặng.
-
Khai khoáng & mỏ: Dẫn động cho máy xúc gầu, máy nghiền quặng, sàng rung.
-
Ngành năng lượng: Hệ thống tua-bin, quạt công nghiệp, bơm công suất lớn.
-
Chế tạo máy & công nghiệp nặng: Các loại máy ép, máy nghiền, thiết bị vận chuyển.
Khớp nối bánh răng ZAKU-N đặc biệt phù hợp cho các ứng dụng va đập mạnh hoặc tải trọng thay đổi liên tục, nhờ khả năng chịu sốc cơ học và thiết kế răng vương miện giảm rung.
6. Lợi ích khi lựa chọn khớp nối răng ZAKU-N
Việc sử dụng khớp nối bánh răng ZAKU-N mang lại nhiều lợi ích cho doanh nghiệp:
-
Tối ưu hiệu suất vận hành nhờ truyền tải công suất lớn và ổn định.
-
Tiết kiệm chi phí bảo trì với cơ chế bôi trơn mỡ và thiết kế phớt thay thế dễ dàng.
-
Đảm bảo độ tin cậy lâu dài nhờ tiêu chuẩn chế tạo nghiêm ngặt từ Đức.
-
Đa dạng lựa chọn model để phù hợp với từng hệ thống cụ thể.
-
Giảm rủi ro hỏng hóc nhờ khả năng bù sai lệch trục hiệu quả, hạn chế áp lực lên ổ trục và máy móc.
Liên hệ Gia Hưng Phát – Đối tác đáng tin cậy cung cấp khớp nối KMD chính hãng
ZALO: 0969 248 677 – 0935 742 493
Khớp nối bánh răng ZAKU-N là giải pháp truyền động mạnh mẽ, bền bỉ và đáng tin cậy, được thiết kế để đáp ứng các yêu cầu khắt khe nhất trong công nghiệp nặng. Với nhiều phiên bản và thiết kế đặc biệt, ZAKU-N mang đến sự linh hoạt tối đa cho các hệ thống truyền động.
Nếu doanh nghiệp bạn đang tìm kiếm một khớp nối răng chất lượng cao, tiêu chuẩn châu Âu, thì khớp nối bánh răng ZAKU-N chính là lựa chọn tối ưu để nâng cao hiệu suất và độ bền cho dây chuyền sản xuất. Liên hệ Gia Hưng Phát để được tư vấn kỹ thuật và báo giá
