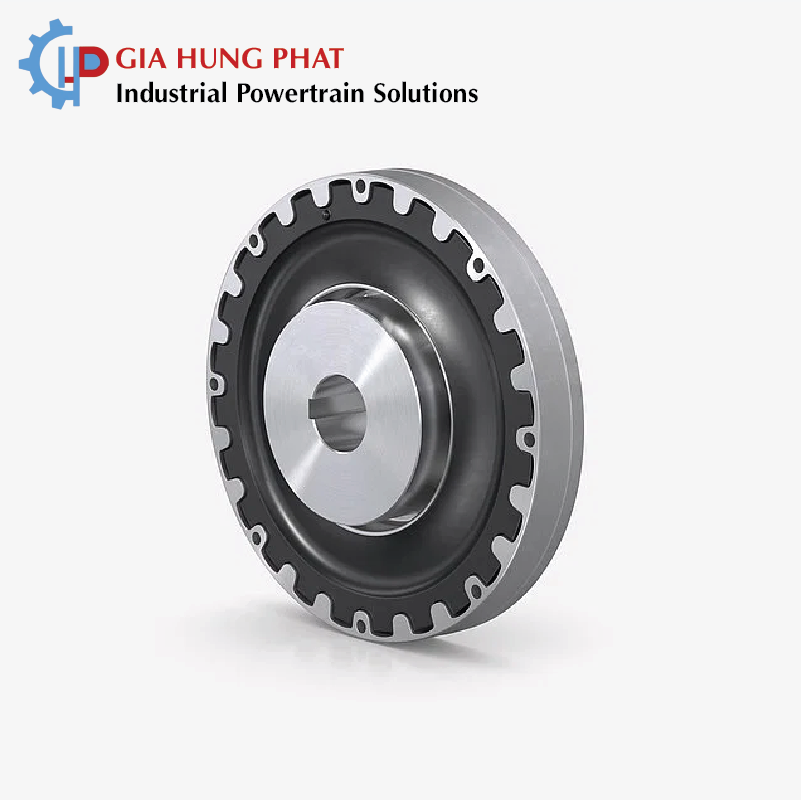

Khớp nối cao su đàn hồi VULASTIK L VULKAN, được thiết kế theo dạng lắp ghép dọc trục với kết cấu nhỏ gọn. Sản phẩm có nhiều lựa chọn về vật liệu phần tử đàn hồi, bao gồm cao su và silicone, giúp điều chỉnh đặc tính xoắn phù hợp với từng yêu cầu của hệ thống. Đặc biệt với các hệ thống sử dụng động cơ công suất cao, động cơ diesel, máy phát điện hoặc thiết bị truyền động yêu cầu độ linh hoạt lớn, việc lựa chọn Khớp nối cao su đàn hồi VULASTIK L có vai trò quan trọng đối với độ ổn định và tuổi thọ của toàn bộ hệ thống.
Khớp nối cao su đàn hồi VULASTIK L là gì?
Khớp nối cao su đàn hồi VULASTIK L là một loại highly flexible coupling được phát triển cho nhiều ứng dụng truyền động khác nhau.
Khác với những loại khớp nối cứng, VULASTIK L sử dụng phần tử đàn hồi dạng đĩa nằm giữa moay-ơ và vỏ mặt bích. Phần tử này có khả năng biến dạng đàn hồi khi truyền mô-men, từ đó giúp giảm ảnh hưởng của dao động xoắn và tải động lên hệ thống.
VULASTIK L được thiết kế với khả năng lắp ghép theo phương dọc trục, giúp việc kết nối và tháo lắp thuận tiện hơn trong những hệ thống có yêu cầu đặc biệt về không gian hoặc phương án bảo trì. Một điểm đáng chú ý là sản phẩm có nhiều lựa chọn phần tử đàn hồi để đáp ứng các yêu cầu khác nhau về đặc tính xoắn.
Cấu tạo của khớp nối đàn hồi cao VULASTIK L
Cấu tạo chính của VULASTIK L gồm ba nhóm thành phần:
Moay-ơ
Moay-ơ là bộ phận kết nối khớp nối với trục của thiết bị truyền động.
Vỏ dạng mặt bích
Phần vỏ mặt bích kết hợp với phần tử đàn hồi để tạo thành kết cấu truyền mô-men giữa hai phía của hệ thống.
Phần tử đàn hồi dạng đĩa
Đây là bộ phận quan trọng nhất của VULASTIK L.
Phần tử dạng đĩa được liên kết với moay-ơ ở phía trong và kết nối với vỏ mặt bích thông qua kết cấu răng cài ở phía ngoài.
Thiết kế này cho phép phần tử đàn hồi vừa truyền mô-men vừa tạo ra độ linh hoạt cần thiết cho hệ thống.
VULASTIK L có những loại phần tử đàn hồi nào?
Một ưu điểm đáng chú ý của khớp nối cao su đàn hồi VULASTIK L là khả năng lựa chọn nhiều loại vật liệu đàn hồi.
VULKAN cung cấp 6 loại cao su khác nhau cùng với phiên bản sử dụng silicone.
Việc có nhiều loại vật liệu giúp đặc tính của khớp nối có thể được điều chỉnh theo yêu cầu của từng hệ thống, chẳng hạn như:
- Độ cứng xoắn.
- Khả năng giảm rung.
- Khả năng chịu tải động.
- Điều kiện nhiệt độ.
- Đặc tính dao động xoắn.
- Yêu cầu của động cơ và hệ thống truyền động.
Do đó, việc lựa chọn vật liệu đàn hồi không nên chỉ dựa vào kích thước coupling mà cần xem xét đặc tính làm việc thực tế của toàn bộ hệ thống.
Thiết kế một phần tử hoặc hai phần tử đàn hồi
VULASTIK L có thể được cung cấp theo hai cấu hình:
VULASTIK L dạng đơn
Phiên bản tiêu chuẩn sử dụng một phần tử đàn hồi.
Thiết kế này phù hợp với những hệ thống cần kết cấu gọn và yêu cầu truyền động thông thường.
VULASTIK L dạng kép
Phiên bản dual sử dụng hai phần tử đàn hồi được bố trí song song.
Cấu hình này cho phép đáp ứng những yêu cầu khác nhau về đặc tính đàn hồi và truyền động của hệ thống.
Việc lựa chọn phiên bản đơn hay kép cần dựa trên công suất, mô-men xoắn, tốc độ quay và yêu cầu dao động xoắn của thiết bị.
Ưu điểm của khớp nối cao su đàn hồi VULASTIK L
1. Độ linh hoạt xoắn cao
VULASTIK L thuộc nhóm highly flexible coupling, được thiết kế để tạo ra độ linh hoạt xoắn cao.
Đây là đặc tính đặc biệt hữu ích đối với những hệ thống có dao động mô-men theo chu kỳ hoặc có yêu cầu cao về kiểm soát rung động xoắn.
Phần tử đàn hồi có thể hấp thụ một phần năng lượng dao động, giúp hạn chế việc truyền trực tiếp rung động từ động cơ sang thiết bị dẫn động.
2. Nhiều lựa chọn độ cứng và vật liệu đàn hồi
Với nhiều loại cao su và phiên bản silicone, VULASTIK L có khả năng đáp ứng nhiều yêu cầu khác nhau của hệ thống.
Đây là yếu tố quan trọng khi thiết kế coupling cho các ứng dụng mà đặc tính xoắn cần được tối ưu theo từng loại động cơ hoặc thiết bị.
Thay vì sử dụng một loại vật liệu cho mọi hệ thống, người dùng có thể lựa chọn phần tử đàn hồi phù hợp hơn với điều kiện vận hành.
3. Thiết kế nhỏ gọn
VULASTIK L có kết cấu cực kỳ nhỏ gọn, phù hợp với những động cơ hiện đại có mật độ công suất cao.
Đây là ưu điểm đáng chú ý trong những hệ thống mà không gian lắp đặt bị giới hạn.
Thiết kế nhỏ gọn giúp dễ dàng tích hợp coupling vào hệ thống truyền động mà không cần tăng đáng kể kích thước tổng thể.
4. Lắp ghép theo phương dọc trục
Một điểm nổi bật của VULASTIK L là khả năng axial plug-in.
Kết cấu răng cài ở phần ngoài của phần tử đàn hồi cho phép các bộ phận được ghép theo phương dọc trục.
Điều này giúp đơn giản hóa quá trình lắp đặt và có thể mang lại lợi thế trong quá trình bảo trì hoặc thay thế coupling.
5. Hỗ trợ bù dịch chuyển trục
Kết cấu răng cài của VULASTIK L không chỉ phục vụ việc lắp ghép mà còn cho phép coupling bù các dịch chuyển của trục trong giới hạn thiết kế.
Nhờ đó, khớp nối có thể thích nghi tốt hơn với những thay đổi nhỏ về vị trí tương đối giữa các trục trong quá trình vận hành.
Tuy nhiên, khả năng bù sai lệch của coupling không có nghĩa là có thể bỏ qua công tác căn chỉnh trục. Việc alignment vẫn cần được thực hiện đúng theo yêu cầu kỹ thuật.
VULASTIK L giúp giảm rung động như thế nào?
Trong hệ thống truyền động, mô-men xoắn có thể thay đổi liên tục do đặc tính của động cơ và tải.
Đặc biệt với động cơ đốt trong, quá trình cháy tạo ra các xung mô-men theo chu kỳ. Nếu những dao động này truyền trực tiếp đến hộp số hoặc thiết bị dẫn động, chúng có thể làm tăng:
- Rung động.
- Tiếng ồn.
- Tải động.
- Mài mòn bánh răng.
- Tải lên ổ bi.
- Ứng suất trên trục.
Phần tử cao su đàn hồi của VULASTIK L đóng vai trò như một bộ phận trung gian giữa hai phía truyền động.
Khi xuất hiện dao động xoắn, phần tử đàn hồi có thể biến dạng và hấp thụ một phần năng lượng dao động.
Nhờ đó, hệ thống có thể đạt được đặc tính truyền động êm hơn và giảm tác động của rung động lên các thiết bị liên quan.
VULASTIK L phù hợp với những ứng dụng nào?
Nhờ thiết kế linh hoạt và nhiều lựa chọn phần tử đàn hồi, VULASTIK L có thể được sử dụng trong nhiều hệ thống truyền động.
Một số ứng dụng có thể kể đến:
Động cơ công suất cao
Thiết kế nhỏ gọn của VULASTIK L phù hợp với những động cơ có mật độ công suất cao và không gian lắp đặt hạn chế.
Máy phát điện
Khớp nối đàn hồi có thể được sử dụng giữa động cơ và máy phát nhằm truyền công suất đồng thời kiểm soát dao động xoắn.
Hệ thống truyền động công nghiệp
VULASTIK L có thể được ứng dụng trong những hệ thống yêu cầu khả năng giảm rung và độ linh hoạt xoắn cao.
Động cơ diesel
Động cơ diesel thường tạo ra dao động mô-men đáng kể. Highly flexible coupling có thể được sử dụng để kiểm soát ảnh hưởng của dao động xoắn trong hệ thống truyền động.
Thiết bị có yêu cầu cao về không gian
Với thiết kế nhỏ gọn và khả năng axial plug-in, VULASTIK L phù hợp với những hệ thống cần tối ưu không gian lắp đặt.
Khi nào nên lựa chọn khớp nối cao su đàn hồi VULASTIK L?
VULASTIK L có thể là lựa chọn phù hợp khi hệ thống có những yêu cầu như:
- Cần độ linh hoạt xoắn cao.
- Cần giảm rung động xoắn.
- Động cơ có mật độ công suất cao.
- Không gian lắp đặt hạn chế.
- Cần lắp ghép coupling theo phương dọc trục.
- Cần nhiều lựa chọn vật liệu đàn hồi.
- Hệ thống có tải động hoặc mô-men biến thiên.
- Cần bù dịch chuyển trục trong giới hạn cho phép.
Đối với những hệ thống phức tạp, nên lựa chọn coupling dựa trên torsional vibration analysis thay vì chỉ dựa trên công suất và đường kính trục.
Khớp nối cao su đàn hồi VULASTIK L có gì khác biệt?
So với các loại khớp nối đàn hồi thông thường, VULASTIK L tập trung vào khả năng đàn hồi xoắn cao và tối ưu hóa kết cấu cho hệ thống truyền động hiện đại.
Ba đặc điểm đáng chú ý của sản phẩm gồm:
Highly flexible: độ linh hoạt xoắn cao, phù hợp với các hệ thống cần kiểm soát dao động.
Compact design: kết cấu nhỏ gọn, thích hợp với động cơ có mật độ công suất cao.
Axial plug-in: khả năng lắp ghép theo phương dọc trục, hỗ trợ việc lắp đặt và bảo trì.
Ngoài ra, cấu trúc vòng đỡ tích hợp giúp hạn chế hiện tượng phần tử bị trượt ra ngoài hoặc phát sinh vết nứt tại khu vực răng cài.
Lưu ý khi lựa chọn khớp nối cao su đàn hồi VULASTIK L
Để lựa chọn đúng kích thước và cấu hình VULASTIK L, cần xem xét đầy đủ các thông số của hệ thống:
- Công suất động cơ.
- Tốc độ quay.
- Mô-men xoắn danh định.
- Mô-men cực đại.
- Đường kính trục.
- Loại động cơ.
- Đặc tính tải.
- Nhiệt độ làm việc.
- Sai lệch trục.
- Không gian lắp đặt.
- Yêu cầu về độ cứng xoắn.
- Đặc tính dao động xoắn.
Đặc biệt đối với các hệ thống động cơ công suất lớn, việc lựa chọn loại phần tử đàn hồi cũng quan trọng không kém việc lựa chọn kích thước coupling.
Tham khảo thêm các dòng: Khớp nối trục
Gia Hưng Phát cung cấp khớp nối cao su đàn hồi VULKAN
Gia Hưng Phát cung cấp các giải pháp khớp nối cao su đàn hồi VULKAN cho nhiều hệ thống truyền động công nghiệp.
Trong đó, VULASTIK L là dòng highly flexible coupling với thiết kế nhỏ gọn, khả năng lắp ghép dọc trục và nhiều lựa chọn phần tử đàn hồi.
Sản phẩm có thể được xem xét cho các ứng dụng:
- Động cơ và máy phát điện.
- Động cơ diesel.
- Motor và hộp số.
- Hệ thống truyền động công nghiệp.
- Máy móc công suất cao.
- Các hệ thống yêu cầu giảm rung động xoắn.
- Thiết bị có không gian lắp đặt hạn chế.
Khi lựa chọn sản phẩm, Gia Hưng Phát có thể dựa trên thông số thực tế của hệ thống như công suất, tốc độ, mô-men, đường kính trục và điều kiện làm việc để tư vấn model phù hợp.
Khớp nối cao su đàn hồi là một thành phần quan trọng trong các hệ thống truyền động cần giảm rung động, hấp thụ tải động và kiểm soát dao động xoắn. Với thiết kế highly flexible, khả năng axial plug-in, kết cấu nhỏ gọn và nhiều lựa chọn vật liệu đàn hồi, VULASTIK L của VULKAN là giải pháp đáng cân nhắc cho những hệ thống truyền động yêu cầu độ linh hoạt cao.
Việc lựa chọn đúng loại cao su hoặc silicone, cấu hình một hoặc hai phần tử và kích thước coupling cần được thực hiện dựa trên đặc tính thực tế của hệ thống để đảm bảo khả năng truyền mô-men, giảm rung và tuổi thọ của khớp nối.
