Khớp nối đĩa cao su Arcusaflex có độ linh hoạt cao dành cho truyền động động cơ đốt trong. Khớp nối Arcusaflex (tên viết tắt: AC) là khớp nối mặt bích có độ linh hoạt xoắn cao với chức năng cắm trục, tạo ra kết nối xoắn mềm giữa động cơ đốt trong và máy được truyền động.
Lợi ích khi sử dụng khớp nối đĩa cao su Arcusaflex
Độ linh hoạt xoắn rất cao với đặc tính độ lệch xoắn tuyến tính
Khả năng hấp thụ rung động xoắn và tải trọng va đập cao
Khả năng thích ứng với các điều kiện vận hành, nhiều loại lưu hóa cho nhiệt độ môi trường lên đến 130 °C
Răng đàn hồi có thể trượt khi quá tải
Nhờ có hệ thống bánh răng cam trên bộ phận cao su và trong mặt bích khớp nối, gần như không có khe hở, truyền mô-men xoắn dươngKhả năng cắm trục với phao trục lớn.
Bánh răng cam ăn khớp với mặt bích khớp nối.
Bù trừ độ không chính xác về vị trí.
Có thể bù trừ độ lệch và định vị dễ dàng ổ đĩa và mặt đầu ra
Thông số kỹ thuật khớp nối đĩa cao su Arcusaflex
-40 °C đến 130 °C
200 Nm đến 110000 Nm

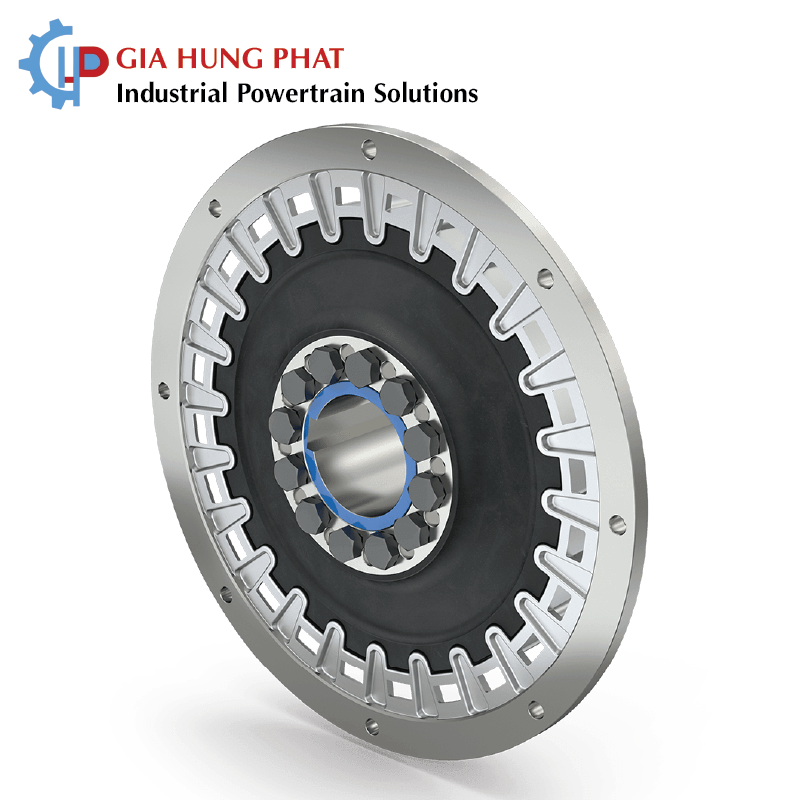

Khớp nối đĩa cao su ARCUSAFLEX có độ đàn hồi cao
>>> Tham khảo danh mục: Khớp nối trục
Mô tả kỹ thuật chung khớp nối đĩa cao su Arcusaflex
Khớp nối đĩa cao su Arcusaflex (viết tắt: AC) là khớp nối bích có độ linh hoạt xoắn cao với cơ sở cắm trục, cung cấp kết nối xoắn mềm giữa động cơ đốt trong và máy được truyền động. Đặc tính truyền mô-men xoắn có độ linh hoạt cao đạt được nhờ một thành phần cao su hình đĩa chịu tải xoắn và cho phép hấp thụ cả rung động xoắn cao và bù trừ các sai lệch lớn.
Có nhiều loại lưu hóa khác nhau để đạt được khả năng thích ứng tối ưu với các điều kiện ứng dụng nhất định:
Hỗn hợp cao su tự nhiên/tổng hợp là phiên bản tiêu chuẩn cho nhiệt độ ứng dụng lên đến 80 °C, hỗn hợp chịu nhiệt hơn cho nhiệt độ lên đến 100 °C/120 °C và hỗn hợp silicon cho nhiệt độ ứng dụng cao hơn lên đến 130 °C.
Đường kính bên trong của phần tử cao su được lưu hóa trực tiếp vào thân trục hoặc ống lót bu lông.
Hình dạng răng cưa trên chu vi của phần tử cung cấp kết nối cắm tích cực hầu như không có khe hở với mặt bích khớp nối khi sử dụng.
Dòng Khớp nối đĩa cao su Arcusaflex bao phủ phạm vi mô-men xoắn từ 210 Nm đến 72 000 Nm.
Các phiên bản phần tử có độ cứng xoắn động khác nhau có sẵn để tối ưu hóa phạm vi rung xoắn.
Kích thước kết nối bích của Khớp nối đĩa cao su Arcusaflex chủ yếu tuân thủ các tiêu chuẩn SAE J 620 và DIN 6281.
Các kích thước bích khác hoặc chiều dài tổng thể có thể được cung cấp theo yêu cầu.
Các kết nối trục-trục khi cần có thể được đáp ứng bằng Khớp nối đĩa cao su Arcusaflex bao gồm khớp nối mặt bích ARCUSAFLEX ® theo thiết kế tiêu chuẩn được trang bị một trục thứ hai.
Đã có được sự chấp thuận về kiểu từ một số tổ chức phân loại hàng đầu. Nếu cần, khớp nối hoàn chỉnh với thiết bị an toàn cũng có thể được cung cấp.
Khớp nối đĩa cao su Arcusaflex tuân thủ tiêu chuẩn bảo vệ chống nổ ATEX. khớp nối được chứng nhận theo chỉ thị 2014 / 34 / EU và có thể được sử dụng ở những nơi nguy hiểm (loại M2, 2 + 3). Tài liệu ATEX bổ sung cho hướng dẫn vận hành có sẵn theo yêu cầu.
