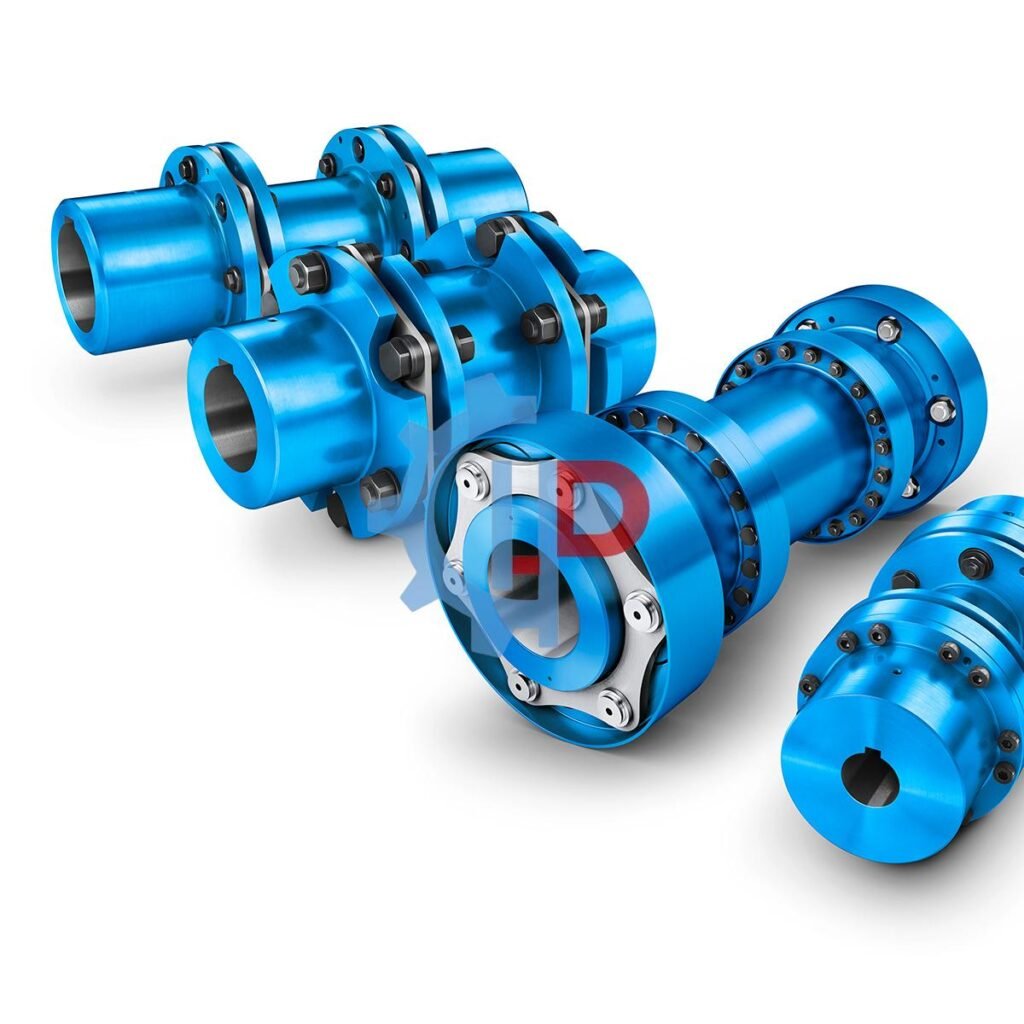

Khớp nối đĩa N-ARPEX ARN của Flender Germany – một thương hiệu hàng đầu thế giới – là giải pháp toàn diện, được thiết kế đặc biệt để vượt qua những thách thức trong các môi trường công nghiệp nặng. Với những ưu điểm về khả năng truyền mô-men xoắn, bù sai lệch trục và độ bền bỉ, khớp nối N-ARPEX ARN đã trở thành sự lựa chọn hàng đầu cho các chuyên gia kỹ thuật trên toàn cầu. Gia Hưng Phát cung cấp khớp nối và phụ tùng bộ đĩa thép N-ARPEX (Plate pack) cho khớp nối đĩa N-ARPEX ARN Flender.

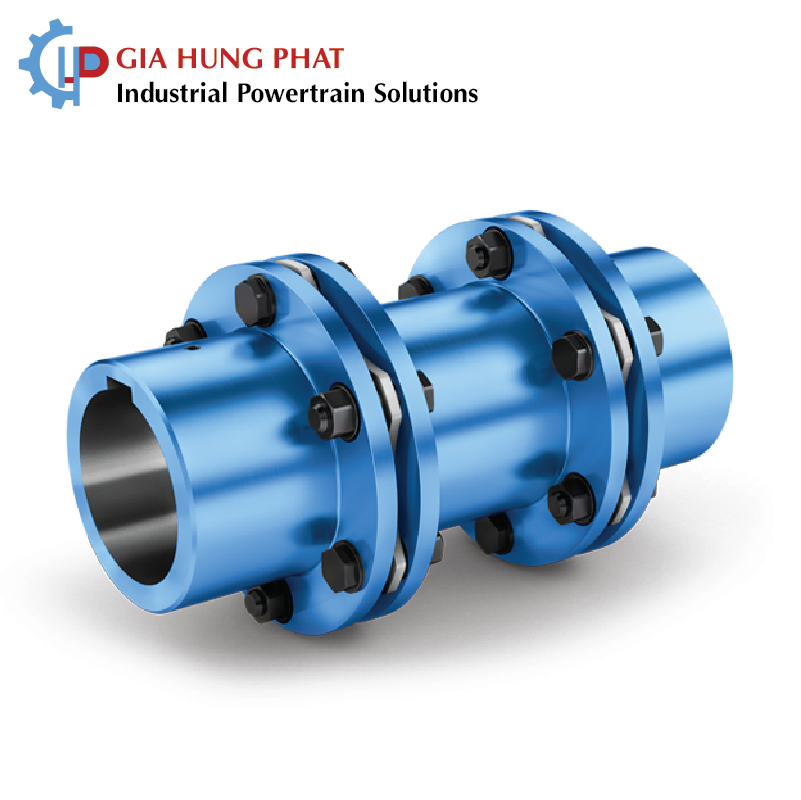

Giới thiệu về khớp nối đĩa N-ARPEX ARN
Khớp nối đĩa N-ARPEX ARN là một trong những sản phẩm tiên tiến nhất của Flender, thương hiệu thuộc tập đoàn Siemens AG. Được phát triển và sản xuất tại Đức, N-ARPEX ARN thừa hưởng của công nghệ cơ khí chính xác và kinh nghiệm lâu năm của Flender.
Sản phẩm này được tạo ra để đáp ứng những yêu cầu khắt khe của các ngành công nghiệp nặng như sản xuất xi măng, khai thác mỏ, năng lượng, và hóa chất, nơi mà sự ổn định và độ tin cậy là yếu tố sống còn. Khác với các loại khớp nối truyền thống, N-ARPEX ARN không yêu cầu bôi trơn, giảm đáng kể chi phí và công sức bảo trì, đồng thời mang lại hiệu suất truyền động vượt trội ngay cả dưới tải trọng lớn và tốc độ cao.
Khớp nối đĩa nhiều tầng bằng thép hoàn toàn, không có độ rơ và chống xoắn cứng
Dải mô-men xoắn danh định (TKN): từ 350 Nm đến 2.000.000 Nm

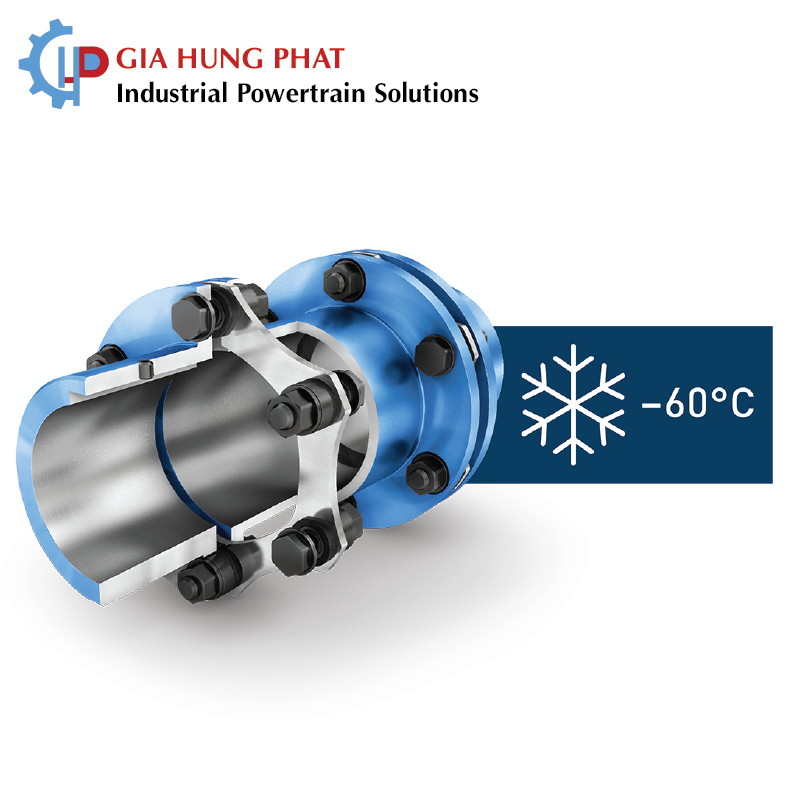

Dải nhiệt độ làm việc: từ –60 °C đến +280 °C
Cấu tạo và thiết kế của khớp nối N-ARPEX ARN
Thiết kế của khớp nối đĩa N-ARPEX ARN thể hiện sự kết hợp hoàn hảo giữa kỹ thuật và vật liệu cao cấp. Mỗi chi tiết đều được tối ưu hóa để đảm bảo hiệu suất và độ bền tối đa.
Đĩa kim loại (Disc Pack): Đây là thành phần cốt lõi của khớp nối, bao gồm một tập hợp các đĩa mỏng được làm từ thép không gỉ hoặc hợp kim chịu nhiệt. Vật liệu này không chỉ mang lại độ bền cơ học cao mà còn có khả năng chống ăn mòn tuyệt vời, giúp khớp nối hoạt động ổn định trong môi trường ẩm ướt hoặc hóa chất. Các đĩa này được thiết kế để uốn cong linh hoạt, cho phép bù sai lệch trục mà không bị biến dạng vĩnh viễn.
Flange kết nối (Hubs): Flange là bộ phận giúp liên kết trục của động cơ và trục của thiết bị được truyền động. Chúng được chế tạo với độ chính xác cao, đảm bảo kết nối chắc chắn và đồng tâm.
Bu lông cường độ cao: Bu lông kết nối các bộ phận lại với nhau, chịu toàn bộ tải trọng truyền động. Việc sử dụng bu lông có cường độ cao đảm bảo khớp nối luôn vững chắc và an toàn, ngay cả khi phải chịu mô-men xoắn cực lớn.
Thiết kế dạng mô-đun: Một trong những ưu điểm của khớp nối đĩa N-ARPEX ARN là thiết kế mô-đun. Điều này cho phép người dùng dễ dàng tháo lắp và thay thế các thành phần mà không cần phải di chuyển hoặc tháo rời toàn bộ máy móc. Nhờ vậy, thời gian bảo trì được rút ngắn đáng kể, giảm thiểu thời gian ngừng máy và tối đa hóa năng suất.
Gia Hưng Phát cung cấp Bộ đĩa thép N-ARPEX (Plate pack) cho khớp nối đĩa N-ARPEX ARN
Tham khảo trang sản phẩm: Bộ đĩa thép N-ARPEX (Plate pack)
Nguyên lý hoạt động
Khớp nối đĩa N-ARPEX ARN hoạt động dựa trên nguyên tắc đàn hồi của các đĩa kim loại. Khi động cơ quay, mô-men xoắn sẽ được truyền từ trục này sang trục kia thông qua sự kéo và nén của các bu lông kết nối các đĩa. Các đĩa kim loại này sẽ uốn cong linh hoạt để hấp thụ và bù trừ các sai lệch trục góc (angular), sai lệch song song (parallel) và sai lệch dọc trục (axial).
Nguyên lý hoạt động này giúp bảo vệ các bộ phận khác của hệ thống như vòng bi, phớt chắn dầu và trục, tránh khỏi những hư hỏng do ứng suất quá mức. Đồng thời, vì không có sự tiếp xúc ma sát giữa các bộ phận, khớp nối đĩa N-ARPEX ARN hoạt động mà không sinh nhiệt và không cần bôi trơn, giảm thiểu công tác bảo trì.
4. Ưu điểm của khớp nối đĩa N-ARPEX ARN
Khả năng bù sai lệch trục cao: Đây là một trong những tính năng quan trọng nhất của khớp nối đĩa N-ARPEX ARN. Khả năng bù sai lệch trục góc, dọc và ngang một cách hiệu quả giúp bảo vệ các thiết bị kết nối khỏi căng thẳng và rung động không mong muốn.
Hiệu suất truyền động vượt trội: Với độ cứng xoắn cao (high torsional stiffness), khớp nối N-ARPEX ARN đảm bảo truyền mô-men xoắn một cách chính xác và không có hiện tượng phản hồi (zero backlash). Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu độ chính xác cao như trong máy công cụ hoặc rô-bốt.
Không cần bảo trì và bôi trơn: Khác với các khớp nối bánh răng hoặc lưới, khớp nối đĩa N-ARPEX ARN không có các bộ phận trượt hoặc ma sát, do đó không cần bôi trơn định kỳ. Điều này không chỉ tiết kiệm chi phí mà còn giúp giảm rủi ro ô nhiễm môi trường do dầu mỡ.
Độ bền và tuổi thọ cao: Với vật liệu cao cấp và thiết kế không có sự tiếp xúc ma sát, khớp nối có tuổi thọ rất dài, có thể hoạt động hiệu quả trong hàng chục năm mà không cần thay thế.
Chống chịu môi trường khắc nghiệt: Khả năng chống ăn mòn và chịu nhiệt của vật liệu giúp khớp nối đĩa N-ARPEX ARN hoạt động tin cậy trong các môi trường có độ ẩm cao, hóa chất hoặc nhiệt độ khắc nghiệt.
An toàn và đáng tin cậy: Thiết kế chắc chắn cùng các bu lông cường độ cao đảm bảo sự an toàn tuyệt đối trong quá trình vận hành, giảm thiểu nguy cơ tai nạn do hỏng hóc đột ngột.
Tham khảo thêm: Khớp nối RUPEX RWS Flender Germany
Tham khảo thêm: Khớp nối trục N-EUPEX A FLENDER Germany
Gia Hưng Phát – Đối tác đáng tin cậy của Flender tại Việt Nam
Tại thị trường Việt Nam, Gia Hưng Phát tự hào là nhà phân phối chính thức các sản phẩm khớp nối Flender, bao gồm cả dòng khớp nối đĩa N-ARPEX ARN. Với kinh nghiệm dày dặn và sự am hiểu sâu sắc về ngành công nghiệp, chúng tôi cam kết mang đến cho khách hàng những sản phẩm nhập khẩu chính hãng 100%, có đầy đủ giấy tờ chứng nhận chất lượng (CQ) và xuất xứ (CO).
Khi hợp tác với Gia Hưng Phát, bạn không chỉ nhận được một sản phẩm chất lượng cao mà còn được trải nghiệm dịch vụ chuyên nghiệp:
Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư của chúng tôi sẽ hỗ trợ bạn lựa chọn khớp nối phù hợp nhất, tối ưu hóa hiệu suất và chi phí.
Hàng có sẵn: Chúng tôi duy trì kho hàng lớn để đáp ứng nhanh chóng mọi nhu cầu của bạn, giảm thiểu thời gian chờ đợi.
Hỗ trợ hậu mãi tận tâm: Chính sách bảo hành rõ ràng cùng dịch vụ hỗ trợ kỹ thuật kịp thời, đảm bảo hệ thống của bạn luôn hoạt động trơn tru.
Hotline tư vấn kỹ thuật: 0969 24 86 77
Email: sales@giahungphat.com.vn
Khớp nối đĩa N-ARPEX ARN của Flender Germany không chỉ là một bộ phận truyền động, mà là một khoản đầu tư chiến lược cho sự bền vững và hiệu suất của doanh nghiệp. Với sự kết hợp giữa công nghệ tiên tiến, vật liệu cao cấp và thiết kế thông minh, N-ARPEX ARN mang lại hiệu suất tối ưu, giảm thiểu chi phí bảo trì và nâng cao độ tin cậy của toàn bộ hệ thống. Hãy liên hệ với Gia Hưng Phát ngay hôm nay để được tư vấn và nhận báo giá chi tiết.
