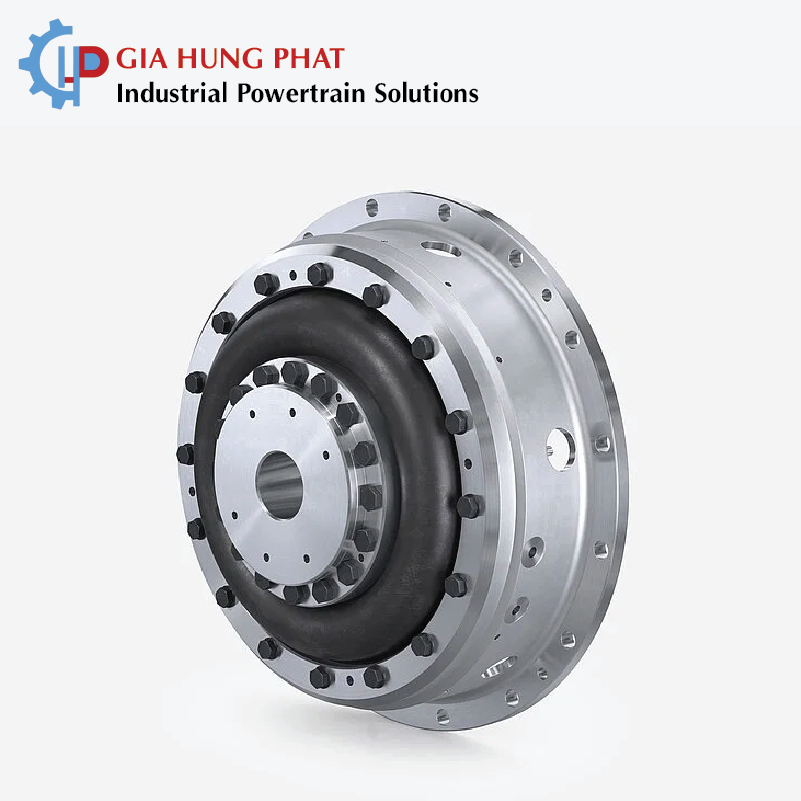

Khớp nối cao su EZR

Khớp nối EZR là dòng Highly Flexible Coupling của VULKAN, được thiết kế cho các hệ thống truyền động công nghiệp yêu cầu độ linh hoạt xoắn cao, khả năng hấp thụ tải va đập và bù sai lệch lớn giữa các trục. EZR sử dụng phần tử đàn hồi bằng cao su kết hợp vải dệt tổng hợp, mang lại độ bền cơ học cao và khả năng làm việc ổn định trong các hệ thống truyền động quay. Thiết kế này cho phép khớp nối tạo ra kết nối linh hoạt giữa hai bộ phận máy có trục gần đồng tâm. Đặc biệt, phần tử đàn hồi của EZR có đặc tính độ cứng tăng dần (progressive rigidity), giúp tối ưu sự phối hợp giữa các tần số cộng hưởng và giảm tải động, đặc biệt trong các hệ thống truyền động và hệ thống trục.

Khớp nối EZR là gì?

Khớp nối EZR là một loại khớp nối cao su vải đàn hồi cao được phát triển cho các ứng dụng công nghiệp. Sản phẩm thuộc nhóm highly torsionally flexible coupling, có khả năng linh hoạt xoắn cao và được sử dụng để kết nối hai bộ phận máy quay có trục gần đồng tâm.

Phần tử đàn hồi của EZR được cấu tạo từ cao su và vải tổng hợp dạng dệt, trong đó lớp vải đóng vai trò gia cường, giúp phần tử đạt độ chắc chắn cao trong quá trình truyền mô-men xoắn. Nhờ đặc tính đàn hồi của vật liệu, EZR có thể hấp thụ một phần rung động và tải va đập, từ đó giảm tác động truyền sang các thiết bị được kết nối.

Cấu tạo khớp nối EZR

Một trong những điểm đặc biệt của EZR là phần tử đàn hồi được gia cường bằng woven synthetic fabric – vải tổng hợp dệt.

Cấu trúc cơ bản gồm:

Phần tử cao su đàn hồi

Đây là bộ phận chính đảm nhiệm việc truyền mô-men xoắn đồng thời tạo độ linh hoạt giữa hai phía của hệ thống.

Vải tổng hợp dệt

Vải dệt được tích hợp vào phần tử cao su để tăng độ chắc chắn và khả năng chịu tải của coupling.

Cấu trúc này giúp EZR có khả năng làm việc với mô-men xoắn lớn nhưng vẫn duy trì đặc tính đàn hồi cần thiết cho hệ thống truyền động.

Kết cấu mô-đun

EZR sử dụng modular design, cho phép khớp nối được điều chỉnh để phù hợp với nhiều loại connector khác nhau.

Nhờ đó, EZR có thể được tùy biến theo từng cấu hình máy và yêu cầu lắp đặt thực tế.

Độ linh hoạt xoắn cao của khớp nối EZR

Một trong những đặc tính quan trọng nhất của khớp nối EZR là độ linh hoạt xoắn cao.

Trong các hệ thống truyền động sử dụng động cơ diesel, mô-men xoắn thường không hoàn toàn ổn định mà có thể xuất hiện dao động theo chu kỳ.

Nếu dao động xoắn truyền trực tiếp qua hệ thống trục, chúng có thể gây ra:

• Rung động.
• Tiếng ồn.
• Tải động cao.
• Tải lên bánh răng.
• Tải lên ổ đỡ.
• Mỏi trục.
• Hiện tượng cộng hưởng.

Phần tử đàn hồi của khớp nối EZR giúp tạo ra một vùng linh hoạt giữa hai phía truyền động, từ đó cách ly một phần dao động xoắn và giảm ảnh hưởng của chúng đến hệ thống.

Đặc tính độ cứng tăng dần – Progressive Rigidity

Một ưu điểm kỹ thuật đáng chú ý của khớp nối EZR là phần tử đàn hồi có đặc tính độ cứng tăng dần.

Thay vì có độ cứng hoàn toàn tuyến tính, đặc tính progressive rigidity giúp coupling thích nghi với những thay đổi của tải và góc xoắn trong quá trình vận hành.

Đặc tính này có vai trò quan trọng trong việc:

• Điều chỉnh tần số cộng hưởng.
• Giảm tải động.
• Kiểm soát dao động xoắn.
• Cải thiện đặc tính động lực học của hệ thống.

Điều này đặc biệt có ý nghĩa trong transmissions và shafting, nơi dao động xoắn và cộng hưởng có thể ảnh hưởng đáng kể đến độ tin cậy của toàn bộ hệ thống.

Khả năng hấp thụ shock load tốt

Ngoài khả năng giảm rung động, khớp nối EZR còn có đặc tính hấp thụ tải va đập tốt.

Trong các hệ thống truyền động công nghiệp, tải có thể thay đổi đột ngột do:

• Khởi động máy.
• Thay đổi tải.
• Thay đổi tốc độ.
• Tải va đập.
• Biến động mô-men.
• Động cơ diesel tạo xung mô-men.

Phần tử cao su đàn hồi có thể biến dạng để hấp thụ một phần năng lượng của tải động.

Nhờ đó, EZR giúp giảm mức độ tải đột ngột truyền trực tiếp sang các bộ phận như hộp số, trục, ổ bi hoặc máy công tác.

Khả năng bù sai lệch cao với lực phản ứng thấp

Khớp nối EZR có high misalignment capacity, tức khả năng bù sai lệch trục cao.

Trong quá trình vận hành, hai trục có thể xuất hiện sai lệch do:

• Sai số lắp đặt.
• Biến dạng kết cấu.
• Giãn nở nhiệt.
• Chuyển vị của máy.
• Tải trọng thay đổi.
• Rung động của hệ thống.

Khớp nối EZR có khả năng thích ứng với các dịch chuyển này trong giới hạn thiết kế.

Đặc biệt, sản phẩm được thiết kế để đạt khả năng bù sai lệch cao nhưng vẫn duy trì lực phản ứng thấp (low reaction forces).

Điều này giúp hạn chế tải không mong muốn truyền sang các ổ đỡ và các bộ phận liên quan.

Cách ly rung động xoắn

Khớp nối EZR được thiết kế để đạt mức độ cách ly rung động xoắn cao.

Đây là đặc tính đặc biệt quan trọng trong những hệ thống sử dụng động cơ diesel hoặc các máy truyền động có mô-men biến thiên.

Khi dao động xoắn được giảm trước khi truyền sang các bộ phận tiếp theo, hệ thống có thể đạt được:

• Độ êm cao hơn.
• Giảm tiếng ồn.
• Giảm tải động.
• Giảm nguy cơ cộng hưởng.
• Bảo vệ các bộ phận truyền động.
• Tăng độ tin cậy của hệ thống.

Khớp nối EZR có khả năng cách ly điện

Một ưu điểm khác của EZR là electrical isolation property – khả năng cách ly điện.

Đặc tính này có thể giúp hạn chế sự truyền dẫn điện giữa các bộ phận được kết nối, tùy thuộc vào cấu hình và cách lắp đặt thực tế.

Trong một số hệ thống, khả năng cách ly điện của coupling có thể góp phần bảo vệ các bộ phận kim loại khỏi những ảnh hưởng không mong muốn liên quan đến dòng điện truyền qua hệ thống trục.

Thiết kế mô-đun, dễ tùy biến

EZR sử dụng modular design, cho phép coupling được cấu hình với nhiều loại connector khác nhau.

Điều này giúp sản phẩm có khả năng thích ứng với nhiều hệ thống truyền động.

Ngoài ra, các bộ phận kim loại của coupling có thể được customize theo yêu cầu cụ thể của ứng dụng.

Đây là một lợi thế đối với những hệ thống không thể sử dụng một cấu hình coupling tiêu chuẩn.

Tùy chỉnh độ cứng của khớp nối EZR

EZR cho phép tuning coupling bằng cách sử dụng các phần tử có mức độ cứng khác nhau.

Điều này giúp kỹ thuật viên có thể điều chỉnh đặc tính của coupling theo yêu cầu động lực học của hệ thống.

Việc tuning phù hợp có thể giúp:

• Điều chỉnh tần số cộng hưởng.
• Giảm rung động xoắn.
• Hạn chế tải động.
• Tối ưu khả năng truyền mô-men.
• Cải thiện độ êm của hệ thống.

Đặc biệt với những hệ thống phức tạp, việc tuning coupling nên được thực hiện dựa trên phân tích dao động xoắn của toàn bộ hệ thống.

Khớp nối EZR phù hợp với những ứng dụng nào?

EZR được phát triển cho các ứng dụng công nghiệp, đặc biệt những hệ thống có tốc độ cao, tải động và độ dịch chuyển lớn.

Một ứng dụng tiêu biểu là:

Trục tốc độ cao của máy dẫn động bằng động cơ diesel

High Speed Shaft của các máy sử dụng động cơ diesel có thể chịu:

• Dao động xoắn.
• Tải va đập.
• Dịch chuyển trục.
• Mô-men xoắn thay đổi.
• Tải động lớn.

EZR được thiết kế để đáp ứng những yêu cầu này nhờ độ linh hoạt xoắn cao, khả năng hấp thụ shock load và khả năng bù sai lệch.

Ngoài ra, EZR còn có thể được xem xét cho các hệ thống:

• Transmission.
• Shafting.
• Thiết bị truyền động công nghiệp.
• Máy móc sử dụng động cơ diesel.
• Hệ thống truyền động tốc độ cao.
• Các máy có tải động lớn.

Thông số kỹ thuật khớp nối EZR

Thông số	Giá trị
Tên sản phẩm	EZR
Thương hiệu	VULKAN
Loại	Highly Flexible Coupling
Kiểu phần tử	Cao su vải đàn hồi
Dải mô-men TKN	12,50 – 250 kNm
Dải tốc độ	1.080 – 2.720 RPM
Đặc tính xoắn	Highly torsionally flexible
Độ cứng	Progressive rigidity
Khả năng bù sai lệch	Cao
Lực phản ứng	Thấp
Hấp thụ shock load	Có
Cách ly rung động xoắn	Cao
Cách ly điện	Có
Thiết kế	Modular
Tùy chỉnh	Metal parts và độ cứng phần tử

Lưu ý: Thông số thực tế có thể thay đổi theo từng kích thước và cấu hình EZR. Cần đối chiếu catalogue kỹ thuật và điều kiện vận hành thực tế trước khi lựa chọn.

Ưu điểm nổi bật của khớp nối EZR

Có thể tóm tắt các ưu điểm chính của khớp nối cao su EZR như sau:

Độ linh hoạt xoắn cao

Giúp cách ly dao động xoắn và giảm tải động.

Cao su được gia cường bằng vải dệt

Mang lại độ chắc chắn cao cho phần tử đàn hồi.

Hấp thụ tải va đập

Giúp bảo vệ các bộ phận truyền động trước tải động và shock load.

Bù sai lệch lớn

Cho phép hệ thống thích ứng với các dịch chuyển giữa hai trục.

Lực phản ứng thấp

Hạn chế tải dư truyền sang ổ đỡ và các bộ phận kết nối.

Độ cứng tăng dần

Giúp tối ưu tần số cộng hưởng và đặc tính động lực học.

Cách ly điện

Tạo khả năng cách ly điện giữa các bộ phận kết nối.

Thiết kế mô-đun

Có thể thích ứng với nhiều loại connector.

Có thể tuning

Cho phép lựa chọn phần tử có các cấp độ cứng khác nhau để tối ưu hệ thống.

Vì sao nên lựa chọn EZR cho hệ thống truyền động diesel?

Động cơ diesel thường tạo ra dao động mô-men theo chu kỳ. Khi kết nối trực tiếp với hệ thống truyền động tốc độ cao, các dao động này có thể tạo ra cộng hưởng và tải động đáng kể.

EZR sử dụng phần tử cao su vải có độ linh hoạt xoắn cao để tạo ra sự cách ly giữa động cơ và hệ thống truyền động.

Đặc tính progressive rigidity kết hợp với khả năng hấp thụ shock load giúp coupling thích ứng tốt hơn với các điều kiện tải thay đổi.

Đồng thời, khả năng bù sai lệch cao với lực phản ứng thấp giúp giảm tác động của dịch chuyển trục lên các bộ phận liên quan.

Vì vậy, EZR là một giải pháp phù hợp cho những hệ thống yêu cầu độ linh hoạt xoắn cao, khả năng giảm rung và độ bền cơ học.

Cách lựa chọn khớp nối EZR

Để lựa chọn đúng model EZR, cần xác định các thông số của hệ thống:

• Công suất động cơ.
• Tốc độ quay.
• Mô-men xoắn danh định.
• Mô-men xoắn cực đại.
• Đường kính trục.
• Loại động cơ.
• Loại máy dẫn động.
• Điều kiện tải.
• Tải va đập.
• Mức độ rung động.
• Sai lệch trục.
• Nhiệt độ làm việc.
• Yêu cầu về độ cứng xoắn.

Đối với hệ thống truyền động tốc độ cao hoặc sử dụng động cơ diesel, nên thực hiện torsional vibration analysis để xác định chính xác độ cứng và cấu hình phần tử đàn hồi.

Gia Hưng Phát cung cấp khớp nối EZR VULKAN

Gia Hưng Phát cung cấp các giải pháp khớp nối đàn hồi cao VULKAN, trong đó EZR phù hợp với những hệ thống truyền động công nghiệp yêu cầu độ linh hoạt xoắn cao và khả năng chịu tải động.

Với dải mô-men xoắn 12,50 – 250 kNm và tốc độ 1.080 – 2.720 RPM, EZR có thể đáp ứng nhiều hệ thống truyền động công suất lớn.

Sản phẩm đặc biệt phù hợp với:

• Máy sử dụng động cơ diesel.
• High speed shaft.
• Transmission.
• Shafting.
• Hệ thống truyền động công nghiệp.
• Máy có tải va đập.
• Hệ thống yêu cầu cách ly rung động xoắn cao.

Gia Hưng Phát có thể tư vấn lựa chọn cấu hình EZR dựa trên mô-men xoắn, tốc độ, công suất, đường kính trục, điều kiện tải và yêu cầu dao động xoắn của từng hệ thống.

Khớp nối EZR VULKAN là dòng khớp nối cao su vải đàn hồi xoắn cao được phát triển cho các ứng dụng truyền động công nghiệp, đặc biệt là những hệ thống sử dụng động cơ diesel và có yêu cầu cao về khả năng hấp thụ tải động.

Nhờ vải tổng hợp dệt gia cường, độ cứng tăng dần, khả năng bù sai lệch cao với lực phản ứng thấp, hấp thụ shock load và cách ly rung động xoắn, EZR giúp giảm tác động của dao động và tải động lên hệ thống truyền động. Bên cạnh đó, thiết kế mô-đun và khả năng lựa chọn các phần tử với độ cứng khác nhau cho phép tuning khớp nối theo đặc tính thực tế của hệ thống, mang lại sự linh hoạt cao trong các ứng dụng công nghiệp.
