Khớp nối mặt bích FKH/FKHA Stuwe là một giải pháp truyền động chuyên biệt được sản xuất bởi Stuwe GmbH & Co. KG, một công ty có hơn 75 năm kinh nghiệm trong ngành. Sản phẩm này được thiết kế để tạo ra các kết nối trục-moay-ơ bằng ma sát, cứng, không thể chuyển đổi và có thể tháo rời cho trục hình trụ.
Cấu tạo và phân loại khớp nối mặt bích FKH Stuwe
Tài liệu cung cấp một cái nhìn chi tiết về các thành phần cấu tạo của khớp nối mặt bích FKH:
Trục (Shaft): Bộ phận cốt lõi để truyền động lực.
Đĩa siết côn (Shrink Disc): Cơ cấu chính tạo ra lực siết chặt lên trục.
Bu lông siết (Locking bolts): Có hai loại tiêu chuẩn là DIN EN ISO 4014/4017 10.9 và DIN EN ISO 4762 12.9, được sử dụng để siết chặt đĩa siết côn.
Vòng đệm (Washer): Sử dụng cho các bu lông có kích thước từ M16 trở lên.
Lỗ ren tháo lắp (Tapped holes for jacking purposes): Được thiết kế để hỗ trợ việc tháo rời sản phẩm, có vị trí khác nhau tùy theo loại (FKHA hoặc FKH).
Mặt bích (Flange): Bộ phận kết nối hai nửa khớp nối.
Bu lông mặt bích (Flange bolts): Tiêu chuẩn là DIN EN ISO 4014/4017 10.9 hoặc DIN EN ISO 4762 12.9.
Đai ốc lục giác (Hexagonal nut): Theo tiêu chuẩn DIN EN ISO 4032.
 |
 |
 |
Nguyên lý hoạt động khớp nối mặt bích
Khớp nối mặt bích FKH được thiết kế để tạo ra kết nối ma sát giữa trục và moay-ơ (flange hub). Khi các bu lông siết được vặn chặt, chúng tác động lực lên đĩa siết côn, khiến đĩa này siết chặt vào trục, tạo ra một kết nối cứng vững và đáng tin cậy.
Hướng dẫn lắp đặt và tháo rời
Quá trình lắp đặt và tháo rời yêu cầu tuân thủ nghiêm ngặt các quy tắc an toàn cho khớp nối mặt bích FKH:

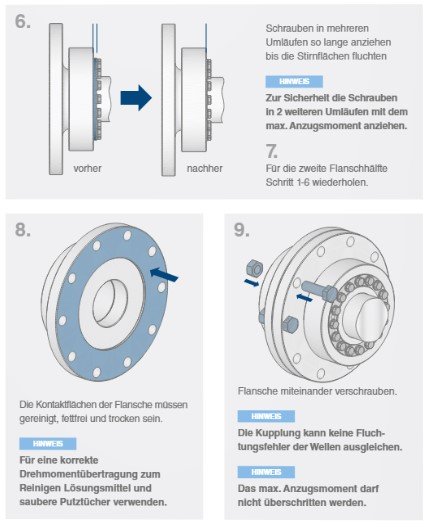

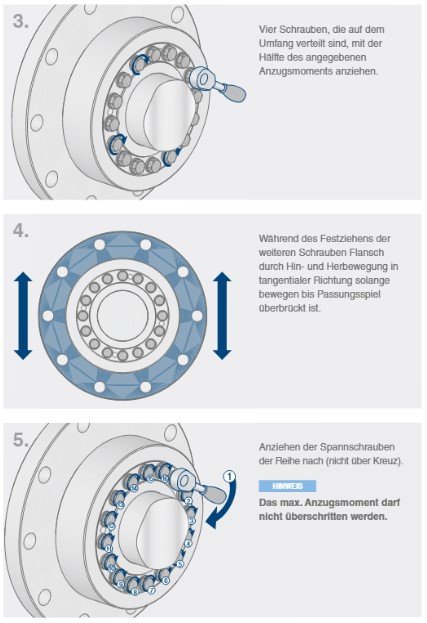

Lắp đặt: Các bề mặt của trục và moay-ơ phải được làm sạch, không dính dầu mỡ và khô ráo hoàn toàn trước khi lắp đặt. Khớp nối không được tháo rời trước khi siết lần đầu. Các bu lông siết phải được siết đều và theo đúng mô-men xoắn quy định.
Tháo rời: Quá trình tháo phải được thực hiện từ từ, bắt đầu bằng việc nới lỏng các bu lông mặt bích, sau đó nới lỏng các bu lông siết. Không bao giờ được tháo hoàn toàn các bu lông siết ra cùng một lúc.
Bảo trì và bôi trơn
Làm sạch và Bôi trơn: Các bề mặt côn của vòng trong và vòng ngoài cần được làm sạch và bôi trơn sau khi tháo rời, đặc biệt nếu chúng bị bẩn. Khớp nối mặt bích FKH của Stuwe khuyến cáo sử dụng chất bôi trơn có hàm lượng
MoS2 cao (µ=0.04), thường là sự kết hợp của lớp phủ liên kết (trên vòng trong) và bột nhão (trên vòng ngoài).
Thay thế linh kiện: Sau khi tháo rời, các bu lông siết phải được thay thế bằng bu lông mới. Các bu lông cũng cần được bôi trơn dưới đầu và trên ren bằng loại bột nhão thương mại (µ=0.1).
Ứng dụng và giới hạn
Khớp nối mặt bích FKH được thiết kế cho các ứng dụng yêu cầu kết nối trục-moay-ơ cứng vững, như trong các hệ thống truyền động công nghiệp.
Nhiệt độ: Các sản phẩm tiêu chuẩn có thể hoạt động trong khoảng từ -20°C đến +100°C.
Độ nhám bề mặt: Độ nhám bề mặt (Ra) của trục và moay-ơ nên nhỏ hơn 3,2 µm.
Môi trường: Sản phẩm tiêu chuẩn không được sử dụng trong các môi trường ăn mòn, dạng lỏng hoặc khí.
