Khớp nối thủy lực FLUDEX của Flender Germany được biết đến như một giải pháp tiên tiến, được thiết kế để không chỉ truyền động hiệu quả mà còn bảo vệ toàn diện hệ thống khỏi các tác động bất lợi. Với nguyên lý hoạt động dựa trên chất lỏng, FLUDEX đã khẳng định vị thế là một trong những khớp nối thủy lực đáng tin cậy nhất trên thị trường. Gia Hưng phát cung cấp nút cầu chì nhiệt cho khớp nối thủy lực FLUDEX.

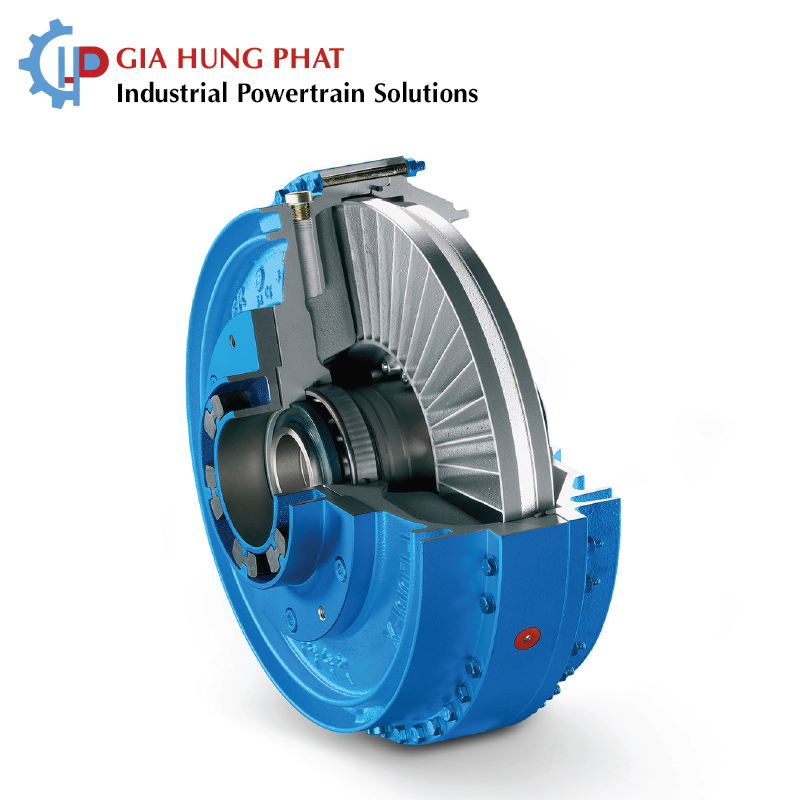

Giới thiệu về khớp nối thủy lực FLUDEX
Khớp nối thủy lực FLUDEX là sản phẩm chủ lực của Flender, thương hiệu thuộc tập đoàn Siemens AG, nổi tiếng với các giải pháp truyền động cơ khí chất lượng cao. FLUDEX được thiết kế để giải quyết những vấn đề phức tạp trong quá trình khởi động và vận hành của các hệ thống có tải trọng quán tính lớn. Bằng cách sử dụng chất lỏng làm phương tiện truyền năng lượng, khớp nối FLUDEX mang lại một quá trình khởi động mượt mà, từ từ, giúp bảo vệ động cơ khỏi sốc điện và quá tải cơ học đột ngột.
Khớp nối FLUDEX được ứng dụng rộng rãi trong nhiều ngành công nghiệp, từ sản xuất xi măng, khai thác mỏ, năng lượng, thép, cho đến các hệ thống băng tải, cẩu trục, máy nghiền và máy trộn.
Cấu tạo và nguyên lý hoạt động

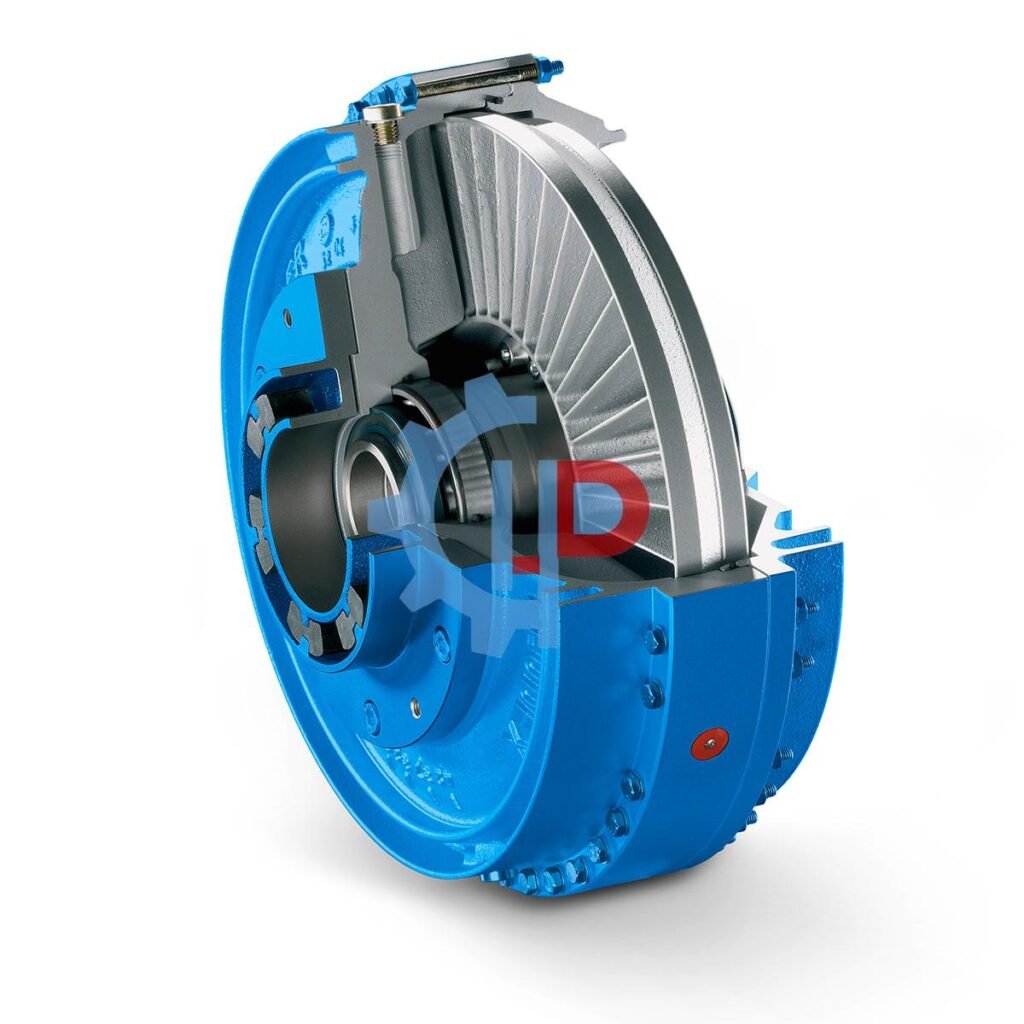

Cấu tạo khớp nối thủy lực FLUDEX
Khớp nối thủy lực FLUDEX có cấu tạo đơn giản nhưng cực kỳ hiệu quả, bao gồm các thành phần chính sau:
Vỏ ngoài (Housing): Được làm từ hợp kim chất lượng cao, vỏ ngoài của FLUDEX không chỉ có khả năng chống ăn mòn mà còn được thiết kế để tản nhiệt hiệu quả. Vỏ này chứa toàn bộ chất lỏng truyền động và bảo vệ các bộ phận bên trong.
Cánh quạt (Impeller và Runner): Đây là hai bộ phận chính trong việc truyền năng lượng. Cánh quạt impeller được gắn với trục động cơ, trong khi cánh quạt runner được gắn với trục tải. Cả hai bộ phận đều có các cánh quạt cong, tạo ra một buồng chứa chất lỏng.
Chất lỏng truyền động: Thường là dầu công nghiệp, chất lỏng này đóng vai trò quan trọng nhất trong việc truyền mô-men xoắn và hấp thụ dao động. Lượng chất lỏng được đổ vào khớp nối sẽ quyết định lượng mô-men xoắn được truyền đi.
Nguyên lý hoạt động khớp nối thủy lực FLUDEX
Nguyên lý hoạt động của khớp nối thủy lực FLUDEX dựa trên dòng chảy của chất lỏng theo nguyên lý thủy động học.
Khi động cơ quay, cánh quạt impeller (bánh bơm) sẽ quay theo và tạo ra lực ly tâm, đẩy chất lỏng truyền động (dầu) về phía ngoài của buồng khớp nối. Dòng chảy chất lỏng này sẽ tạo ra một áp lực tác động lên cánh quạt runner (bánh turbine), làm cho runner quay theo. Quá trình này giúp truyền mô-men xoắn một cách mượt mà, không gây ra sự va đập cơ học giữa hai trục. Tốc độ của runner luôn chậm hơn một chút so với impeller (hiện tượng trượt), cho phép khớp nối hấp thụ các dao động và sốc tải.
Nút cầu chì nhiệt cho khớp nối thủy lực FLUDEX
Gia Hưng Phát cung cấp đầy đủ các loại nút cầu chì nhiệt (Fusible Safety Plug) dành cho khớp nối thủy lực FLUDEX®, giúp bảo vệ hệ truyền động trong trường hợp quá nhiệt, đảm bảo thiết bị hoạt động an toàn và liên tục.

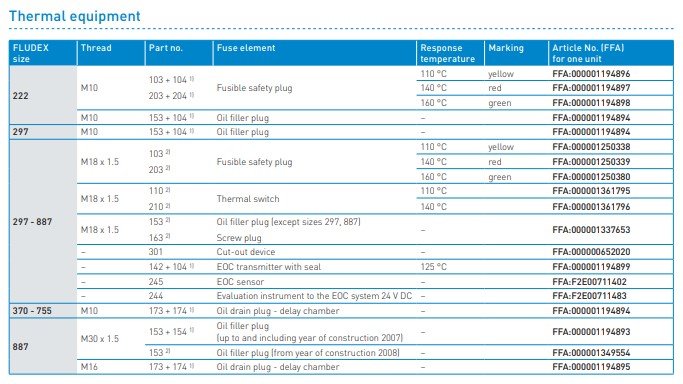

Thông số kỹ thuật nút cầu chì nhiệt:
| Nhiệt độ kích hoạt | Vật liệu làm kín | Ứng dụng điển hình |
|---|---|---|
| 110 °C | NBR hoặc FPM | Vận hành thường (≤85 °C) |
| 140 °C | NBR hoặc FPM | Tải nhiệt cao (≤110 °C) |
| 160 °C | FPM | Hệ thống tải nhiệt rất cao |
-
Ren chuẩn có sẵn:
-
M18 x 1.5
-
M22 x 1.5
-
Lựa chọn phù hợp theo ứng dụng:
-
110°C: Dành cho điều kiện vận hành chuẩn, dùng với khớp nối hoạt động dưới 85°C
-
140°C: Dành cho môi trường có nhiệt độ vận hành cao hơn hoặc khớp nối có tích hợp công tắc nhiệt
-
160°C: Dùng cho hệ thống nhiệt độ cao hoặc có kết hợp cảm biến nhiệt EOC transmitter
Ngoài nút cầu chì tiêu chuẩn, Gia Hưng Phát cũng cung cấp các phiên bản tích hợp công tắc nhiệt (thermal switch) hoặc bộ truyền tín hiệu (transmitter) cho hệ thống giám sát nhiệt tự động.
Ưu điểm của khớp nối thủy lực FLUDEX
Giảm tải khởi động: Khớp nối thủy lực FLUDEX cho phép động cơ khởi động mà không có tải, giúp giảm thiểu dòng điện khởi động lên tới 50%. Điều này không chỉ bảo vệ động cơ khỏi hư hỏng do quá nhiệt mà còn giúp tiết kiệm năng lượng đáng kể.
Hấp thụ dao động và rung lắc: Chất lỏng truyền động trong khớp nối có vai trò như một bộ giảm chấn. Nó hấp thụ hiệu quả các rung động xoắn và va chạm từ trục tải, bảo vệ hộp số, vòng bi và các bộ phận khác, từ đó kéo dài tuổi thọ của toàn bộ hệ thống.
Bảo vệ quá tải: Khi tải trọng vượt quá mức cho phép, khớp nối sẽ tự động “trượt”, ngăn ngừa sự truyền mô-men xoắn quá mức sang các bộ phận khác. Điều này giúp bảo vệ toàn bộ hệ thống khỏi hư hỏng nghiêm trọng, đặc biệt là trong các trường hợp tắc nghẽn hoặc kẹt máy.
Hiệu suất cao: Thiết kế tối ưu của cánh quạt và việc sử dụng chất lỏng truyền động chất lượng cao giúp khớp nối FLUDEX đạt được hiệu suất truyền động vượt trội, giảm thiểu tổn thất năng lượng.
Bảo trì dễ dàng: Với cấu tạo đơn giản và không có các bộ phận phức tạp dễ mòn, việc bảo trì khớp nối FLUDEX chỉ đơn giản là thay dầu định kỳ, giúp tiết kiệm thời gian và chi phí.
Tham khảo thêm sản phẩm: Khớp nối trục N-EUPEX B Flender Germany
Tham khảo thêm sản phẩm: Khớp nối trục N-EUPEX A FLENDER Germany
Liên hệ Gia Hưng Phát để được tư vấn và báo giá
Gia Hưng Phát là nhà phân phối chính thức của Flender Germany tại Việt Nam, chuyên cung cấp các giải pháp truyền động chất lượng cao, bao gồm dòng khớp nối thủy lực FLUDEX. Ngoài ra, chúng tôi còn cung cấp khớp nối thủy lực của các thương hiệu uy tín khác như WESTCAR ITALY và TRANFLUID ITALY, mang đến cho Quý khách nhiều sự lựa chọn đa dạng và phù hợp với mọi yêu cầu kỹ thuật.
