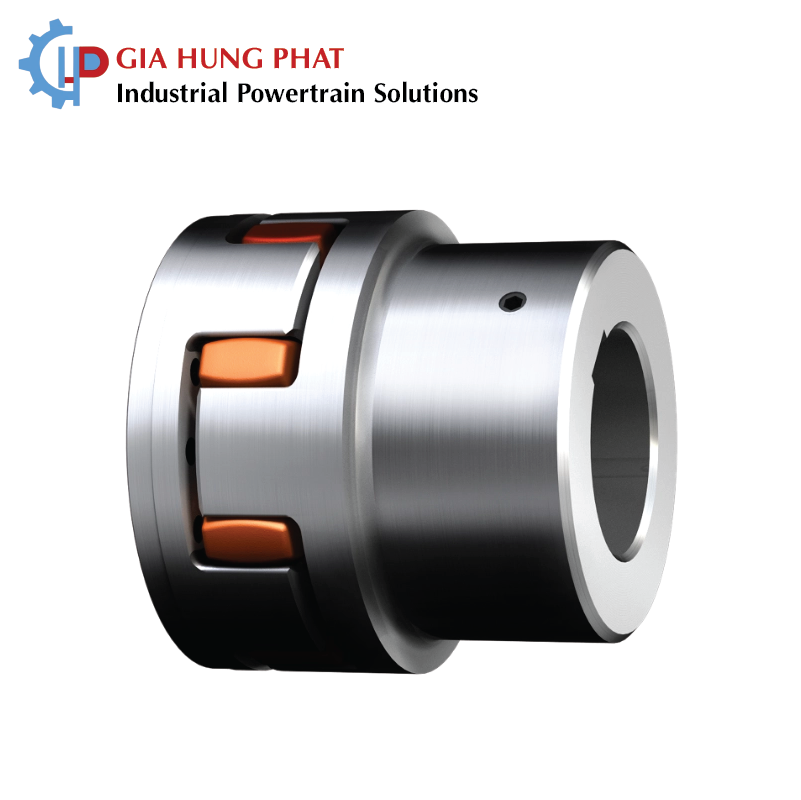

Khớp nối vấu Rotex CFN KTR

1. Giới thiệu chung khớp nối vấu Rotex CFN KTR

Khớp nối vấu Rotex CFN là một dòng thuộc hệ khớp nối đàn hồi Rotex của hãng KTR – Đức, nổi bật với thiết kế mặt bích một bên (flange type) và khả năng truyền mô-men xoắn linh hoạt, không gây rung chấn lớn, giúp tối ưu hiệu suất trong nhiều ứng dụng công nghiệp.

Khớp nối Rotex CFN thuộc nhóm khớp nối vấu đàn hồi (jaw coupling) – dùng vòng đệm cao su (spider) đặt giữa hai hub có chấu vấu ăn khớp. Đây là loại khớp nối truyền động phổ biến, đáng tin cậy trong các hệ thống yêu cầu độ chính xác cao, giảm rung, dễ tháo lắp.

2. Đặc điểm kỹ thuật Rotex CFN KTR

2.1. Tính đàn hồi xoắn và giảm rung

Khớp nối vấu Rotex CFN được thiết kế để hấp thụ dao động xoắn và chấn động cơ học, bảo vệ các thiết bị như trục, vòng bi, motor khỏi tải sốc hoặc thay đổi mô-men đột ngột.

2.2. Thiết kế mặt bích – tháo lắp tiện lợi

Phiên bản CFN có một bên mặt bích cho phép kết nối trực tiếp với mặt bích động cơ hoặc thiết bị. Đặc biệt, CFN cho phép:

Tháo lắp theo hướng xuyên tâm (radial disassembly) – không cần tháo rời động cơ hay bơm.

Rút spider ra và thay thế mà không dịch chuyển các trục – giảm thời gian bảo trì, thuận tiện trong các ứng dụng công nghiệp lớn.

2.3. Cấu trúc gọn, mô-men cao

Khớp nối có thiết kế nhỏ gọn, chiều dài lắp đặt ngắn, lý tưởng cho những hệ thống có không gian hạn chế.

Dù nhỏ, nhưng CFN có khả năng truyền tải mô-men xoắn lớn, phù hợp cho cả ứng dụng tải trung bình đến nặng.

3. Cấu tạo và vật liệu

Khớp nối vấu Rotex CFN bao gồm:

Hai hub (nửa khớp): trong đó một bên có mặt bích, thường chế tạo bằng gang cầu GGG40, thép hoặc nhôm.

Vòng đệm đàn hồi (spider): bằng vật liệu T-PUR (elastomer cao cấp), có nhiều mức độ cứng (Shore) khác nhau phù hợp với tải trọng và độ linh hoạt cần thiết.

Ốc vít, khóa trục: giúp cố định an toàn trên trục động cơ và trục bị động.

4. Ưu điểm của khớp nối trục Rotex CFN

5. Ứng dụng điển hình

Khớp nối Rotex CFN được sử dụng trong nhiều ngành công nghiệp:

Máy ép, máy khuôn, máy cán – nơi tải trọng lớn và mô-men xoắn thay đổi đột ngột.

Hệ thống bơm thủy lực, bơm chân không – cần truyền lực ổn định, không rung.

Truyền động motor – hộp số trong ngành xi măng, luyện kim, thực phẩm, đóng gói.

Hệ thống trục truyền công nghiệp – yêu cầu thay spider nhanh chóng, không dừng máy lâu.

6. Vật liệu vòng đệm & lựa chọn độ cứng

Vòng đệm (spider) của Rotex CFN có nhiều tùy chọn về độ cứng, tương ứng với màu sắc:

7. Lưu ý khi lắp đặt và sử dụng

Căn chỉnh trục chính xác để tránh tải dư và mòn spider không đều.

Không để các vấu kim loại chạm nhau – luôn phải có spider giữa hai hub.

Không vượt quá sai lệch cho phép (radial, axial, angular).

Kiểm tra và thay vòng đệm định kỳ, nhất là trong môi trường nhiệt cao hoặc làm việc liên tục.

Liên hệ Gia Hưng Phát – Đối tác đáng tin cậy cung cấp khớp nối trục chính hãng

ZALO: 0969 248 677 – 0935 742 493

Khớp nối vấu Rotex CFN là một giải pháp kết nối linh hoạt, đáng tin cậy và dễ bảo trì, lý tưởng cho các hệ thống truyền động công nghiệp yêu cầu tải lớn, độ bền cao và khả năng giảm rung tốt. Thiết kế mặt bích một bên cho phép tháo lắp dễ dàng, tiết kiệm thời gian bảo trì và tăng hiệu suất tổng thể.

Nếu bạn đang tìm kiếm một khớp nối có độ bền, khả năng tháo lắp nhanh và hiệu quả trong hấp thụ dao động – Rotex CFN chính là một lựa chọn lý tưởng.
