Bản vẽ và thông số kỹ thuật

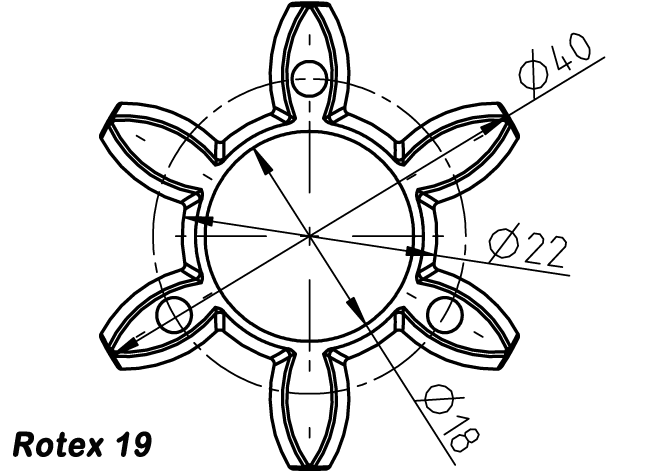

Bản vẽ vòng đệm KTR Rotex 19
Thông số kỹ thuật vòng đệm KTR Rotex 19
P/N: 020191000045, ROTEX 19, Spider 92 Sh-A =T-PUR®= orange
P/N: 020191000042, ROTEX 19, Spider 98 Sh-A =T-PUR®= purple
P/N: 020191000020, ROTEX 19, Spider 64 Sh-D =T-PUR®= light green
Tham khảo thêm: Vòng đệm giảm chấn Rotex 24 KTR độ cứng 98 ShA
Bảng thông số vòng đệm (Spider) Rotex KTR
Vòng đệm giảm chấn Rotex 19 là một bộ phận của khớp nối vấu Rotex kích thước 19. Tương tự như các vòng đệm Rotex khác, nó có chức năng chính là giảm chấn, bù sai lệch trục và truyền momen xoắn một cách linh hoạt.
Dựa trên kích thước và đặc tính của khớp nối Rotex 19, vòng đệm giảm chấn Rotex 19 thường được ứng dụng trong các loại máy móc và hệ thống truyền động có momen xoắn nhỏ đến trung bình. Cụ thể, bạn có thể thấy chúng trong các ứng dụng như:
Máy bơm nhỏ và vừa: Trong các hệ thống bơm nước dân dụng, bơm tưới tiêu, hoặc các bơm công nghiệp nhỏ.
Quạt công nghiệp nhỏ và vừa: Trong các hệ thống thông gió, hút bụi có kích thước vừa phải.
Động cơ servo và các hệ thống truyền động chính xác: Nhờ khả năng giảm rung và bù sai lệch, nó có thể được sử dụng trong các ứng dụng đòi hỏi độ chính xác cao.
Máy đóng gói và máy chế biến thực phẩm loại nhỏ: Trong các dây chuyền sản xuất có công suất vừa phải.
Băng tải nhẹ: Trong các hệ thống vận chuyển hàng hóa có tải trọng nhỏ.
Các loại máy móc nông nghiệp nhỏ: Như máy gặt đập mini, máy cày xới loại nhỏ.
Thiết bị tự động hóa: Trong các hệ thống robot nhỏ hoặc các thiết bị tự động hóa có tải trọng vừa phải.
Xem catalogy
2. Đặc điểm vòng đệm giảm chấn Rotex 19
2.1. Chất liệu cao cấp
Vòng đệm giảm chấn Rotex 19 KTR được sản xuất từ các vật liệu đàn hồi cao cấp như polyurethane, có độ bền cơ học vượt trội và khả năng chịu lực cao.
Các phiên bản vòng đệm khác nhau được tối ưu cho từng mức độ giảm chấn và điều kiện hoạt động cụ thể:
98 ShA: Độ cứng cao nhất, chịu được tải trọng nặng, phù hợp với các ứng dụng đòi hỏi độ chính xác cao và tải trọng lớn.
92 ShA: Độ cứng trung bình, cân bằng giữa khả năng giảm chấn và chịu lực.
64 ShD: Độ mềm dẻo cao nhất, phù hợp với các hệ thống cần giảm rung động mạnh.
2.2. Hiệu suất
Giảm chấn tối ưu: Hấp thụ rung động và giảm tiếng ồn, giúp kéo dài tuổi thọ của các chi tiết máy.
Độ bền cao: Khả năng chịu nhiệt, dầu, mỡ và các hóa chất thông dụng, đảm bảo hoạt động ổn định trong thời gian dài.
Lắp đặt linh hoạt: Thiết kế đơn giản, dễ dàng tích hợp vào các hệ thống truyền động hiện có.
3. Ứng dụng vòng đệm giảm chấn Rotex 19 theo độ cứng
Vòng đệm giảm chấn Rotex 98 ShA: Đúng như bạn nói, độ cứng 98 Shore A cho thấy nó rất cứng và chịu tải tốt, phù hợp cho các ứng dụng công nghiệp nặng như trong ngành thép, xi măng và các dây chuyền sản xuất lớn, nơi có tải trọng và va đập lớn.
Vòng đệm giảm chấn Rotex 92 ShA: Độ cứng 92 Shore A mềm hơn một chút so với 98 ShA, là sự lựa chọn cân bằng cho nhiều ứng dụng công nghiệp thông thường như bơm nước, quạt công nghiệp, hoặc động cơ servo, nơi cần khả năng giảm chấn tốt nhưng vẫn đảm bảo truyền lực hiệu quả.
Vòng đệm giảm chấn Rotex 64 ShD: Độ cứng Shore D thường được sử dụng cho các vật liệu cứng hơn nhiều so với Shore A. 64 Shore D cho thấy đây là một vòng đệm rất cứng, phù hợp cho các hệ thống nhạy cảm như thiết bị y tế, máy đo lường, hoặc các ứng dụng cần độ chính xác cao và giảm chấn mạnh mẽ mà không làm ảnh hưởng đến hiệu suất truyền động.
4. Ưu điểm cạnh tranh
Vòng đệm giảm chấn Rotex 19 được thiết kế và sản xuất tại Đức, đảm bảo tiêu chuẩn chất lượng quốc tế.
Đa dạng về lựa chọn độ cứng, đáp ứng mọi nhu cầu của khách hàng.
Thương hiệu KTR được tin dùng trên toàn thế giới nhờ độ tin cậy và hiệu suất vượt trội.
Vòng đệm giảm chấn Rotex 19 98 ShA, 92 ShA, và 64 ShD của KTR Germany là sự lựa chọn lý tưởng cho các hệ thống truyền động cơ khí, giúp cải thiện hiệu suất hoạt động, tăng độ bền và giảm thiểu hư hỏng. Sản phẩm không chỉ mang lại hiệu quả kinh tế mà còn đảm bảo an toàn cho quá trình vận hành trong công nghiệp.
5. Lý do chọn Gia Hưng Phát là đối tác phân phối vòng đệm giảm chấn Rotex
Sản phẩm chính hãng: Gia Hưng Phát cung cấp vòng đệm giảm chấn Rotex 19 chính hãng, chất lượng đảm bảo từ nhà sản xuất KTR.
Giải pháp tối ưu: Chúng tôi cung cấp các giải pháp tối ưu cho các hệ thống truyền động, đảm bảo giảm thiểu tối đa rung động và tiếng ồn, nâng cao hiệu quả và tuổi thọ thiết bị.
Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ thuật viên của chúng tôi luôn sẵn sàng hỗ trợ tư vấn và cung cấp các giải pháp kỹ thuật cho khách hàng.
Liên hệ ngay với Gia Hưng Phát để nhận báo giá & hỗ trợ kỹ thuật:
📞 ZALO 0969 248 677
📘 Facebook: [Link fanpage Gia Hưng Phát]
Nếu bạn đang tìm kiếm Vòng đệm giảm chấn Rotex 19 để tối ưu hóa hệ thống truyền động, hãy liên hệ với Gia Hưng Phát ngay hôm nay. Chúng tôi sẽ cung cấp sản phẩm chất lượng, hỗ trợ kỹ thuật tận tình và cam kết giao hàng nhanh chóng.
