Khớp nối lò xo (hay còn gọi là khớp nối lưới, Grid Taper Coupling) trên thị trường hiện nay có nhiều loại, chủ yếu được phân loại dựa trên thiết kế của lò xo lưới và cấu trúc vỏ bảo vệ. Tuy nhiên, về cơ bản, nguyên lý hoạt động và các thành phần chính vẫn tương tự nhau. Dưới đây là các loại khớp nối lò xo phổ biến và những điểm cần lưu ý:

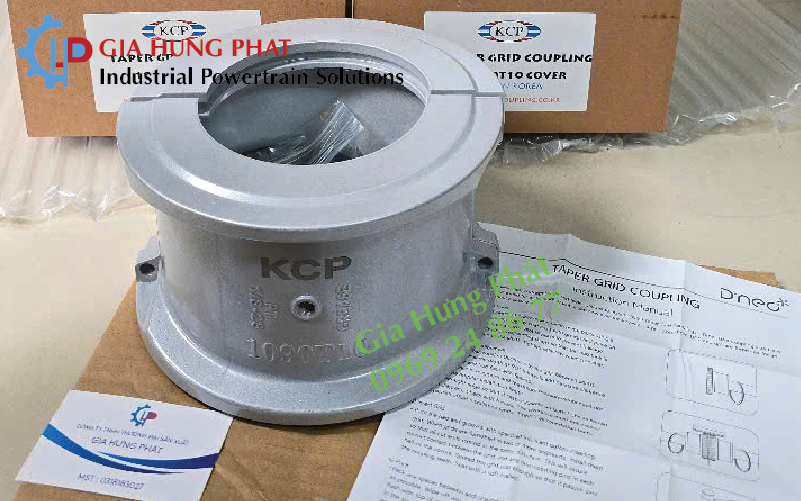

1. Phân loại theo kiểu vỏ bảo vệ (Cover)
Đây là cách phân loại phổ biến nhất vì nó ảnh hưởng đến việc lắp đặt, bảo trì và khả năng vận hành của khớp nối.
Khớp nối lò xo vỏ ngang (Horizontal Split Cover):
Đặc điểm: Vỏ bảo vệ được chia làm hai nửa và lắp ghép theo chiều ngang (song song với trục).
Ưu điểm: Dễ dàng lắp đặt và tháo rời, có thể thay thế lò xo mà không cần di chuyển các thiết bị liên kết. Thường được xem là tiện lợi hơn trong việc bảo trì định kỳ và thay thế lò xo.
Ứng dụng: Phổ biến trong nhiều ngành công nghiệp, đặc biệt khi cần bảo trì nhanh chóng.
Khớp nối lò xo vỏ dọc (Vertical Split Cover):
Đặc điểm: Vỏ bảo vệ được chia làm hai nửa và lắp ghép theo chiều dọc (vuông góc với trục).
Ưu điểm: Cho phép khớp nối vận hành ở tốc độ cao hơn do cấu trúc vỏ chắc chắn hơn và ít bị ảnh hưởng bởi lực ly tâm. Lắp đặt và tháo rời có thể phức tạp hơn một chút so với loại vỏ ngang, thường yêu cầu tháo trục hoặc thiết bị.
Ứng dụng: Thường được dùng trong các ứng dụng có tốc độ quay cao hoặc không gian lắp đặt hạn chế theo chiều ngang.

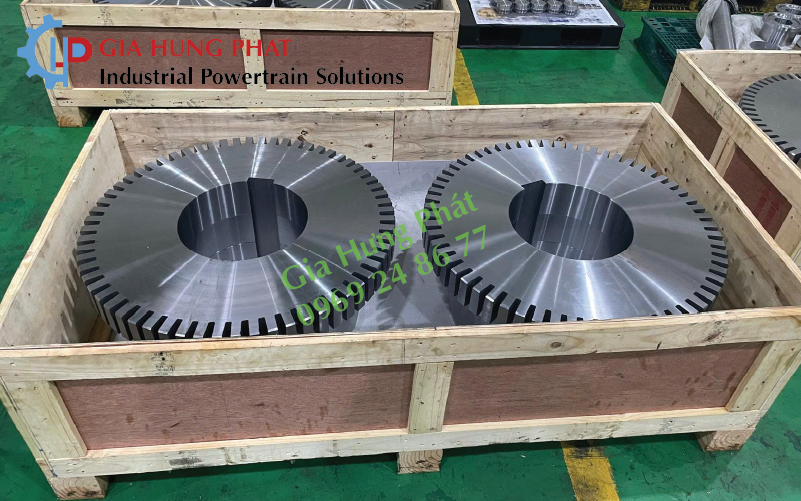

2. Phân loại theo thiết kế lò xo và Hub
Mặc dù đều sử dụng lò xo dạng lưới, nhưng các nhà sản xuất có thể có những thiết kế lò xo và rãnh hub riêng biệt, dẫn đến các model khác nhau:
Lò xo dạng hình sin (Serpentine Grid Spring): Đây là thiết kế cơ bản và phổ biến nhất của khớp nối lò xo. Lò xo thép được uốn cong liên tục, luồn qua các rãnh trên hai nửa hub. Khả năng đàn hồi của lò xo giúp truyền momen và giảm chấn.
Các dòng sản phẩm cụ thể từ nhà sản xuất: Các hãng lớn thường có các dòng sản phẩm khớp nối lò xo với các mã và thông số kỹ thuật riêng biệt, ví dụ:
Khớp nối lò xo KCP (Korea Coupling): Nổi tiếng với các dòng khớp nối lò xo như T10, T20, T31, T35, T50, T63, KBW Type, T10/G82 Type. Đây là một trong những nhà sản xuất phổ biến trên thị trường Việt Nam.
Tham khảo trang sản phẩm:
Khớp nối lò xo KCP T10 (D’neo)
Khớp nối lò xo Falk (Rexnord): Một thương hiệu lớn khác với các dòng Grid coupling được sử dụng rộng rãi trên thế giới.
Khớp nối lò xo Lovejoy: Cũng cung cấp các loại khớp nối lò xo.
Khớp nối lò xo PTI (Hàn Quốc): Cũng có các dòng khớp nối lò xo như T10, T20, T31.
Mặc dù có nhiều mã sản phẩm, về cấu tạo cơ bản chúng đều tuân thủ nguyên lý của khớp nối lưới lò xo dạng lưới. Sự khác biệt chủ yếu nằm ở vật liệu chế tạo, khả năng chịu momen xoắn, tốc độ tối đa, khả năng bù sai lệch và kích thước tổng thể.
3. Phân loại theo vật liệu lò xo
Hầu hết lò xo đều được làm từ thép hợp kim chất lượng cao để đảm bảo độ bền và tính đàn hồi. Tuy nhiên, một số loại có thể được xử lý nhiệt hoặc gia cố bề mặt (như bắn tia lạnh – shot-peening) để tăng cường khả năng chịu tải và tuổi thọ.
4. Các yếu tố cần quan tâm khi lựa chọn
Khi lựa chọn các loại khớp nối lưới lò xo trên thị trường, bạn cần xem xét các yếu tố sau:
Momen xoắn danh định và momen đỉnh: Đảm bảo khớp nối có thể chịu được tải trọng tối đa của hệ thống.
Tốc độ quay: Tốc độ vận hành tối đa mà khớp nối có thể chịu được.
Sai lệch trục: Khả năng bù sai lệch tâm, sai lệch góc và sai lệch dọc trục của khớp nối.
Điều kiện môi trường: Nhiệt độ, độ ẩm, sự hiện diện của hóa chất, bụi bẩn.
Kích thước và không gian lắp đặt: Đảm bảo khớp nối vừa vặn với không gian máy móc.
Yêu cầu bảo trì: Ưu tiên loại dễ dàng bảo trì và thay thế lò xo.
Thương hiệu và nhà cung cấp: Lựa chọn các thương hiệu uy tín và nhà phân phối chính hãng để đảm bảo chất lượng và hỗ trợ kỹ thuật.
hớp nối lò xo là một giải pháp truyền động linh hoạt và hiệu quả, đặc biệt phù hợp với các ứng dụng có tải trọng biến thiên và cần khả năng giảm chấn tốt. Việc lựa chọn loại phù hợp phụ thuộc vào các yêu cầu kỹ thuật cụ thể của hệ thống và điều kiện vận hành.
