Trong các hệ thống truyền động công nghiệp, việc kết nối các trục quay với nhau một cách chính xác và hiệu quả là yếu tố quan trọng để đảm bảo hoạt động ổn định, bền bỉ và an toàn. Một trong những giải pháp phổ biến và hiệu quả nhất hiện nay là sử dụng Khớp nối bánh răng (gear coupling). Khớp nối bánh răng không chỉ giúp truyền mô-men xoắn từ trục này sang trục khác mà còn cho phép một mức độ dịch chuyển trục, bù trừ sai lệch, từ đó nâng cao tuổi thọ và hiệu suất của hệ thống.
1. Khái niệm và cấu tạo của khớp nối bánh răng

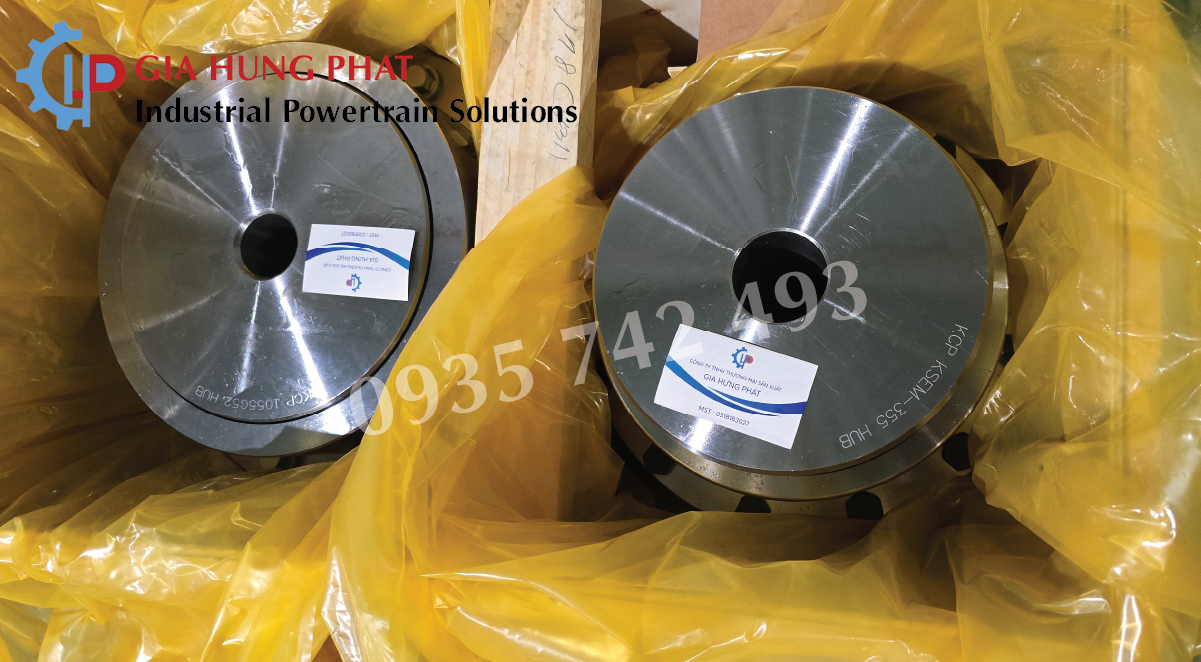

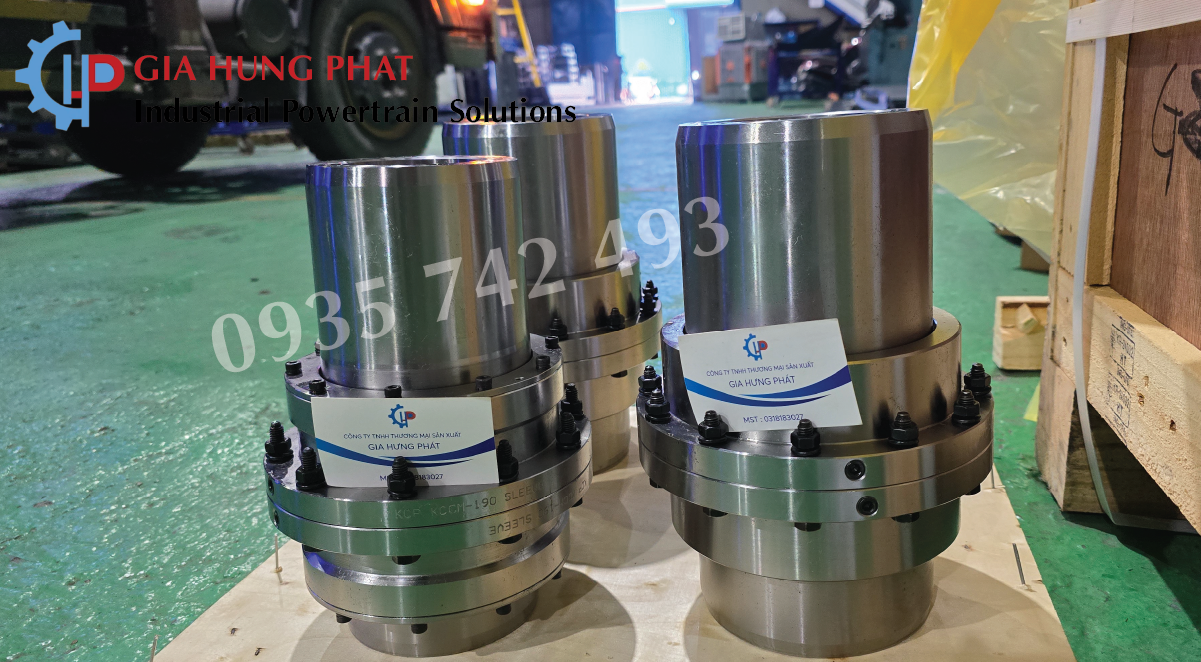

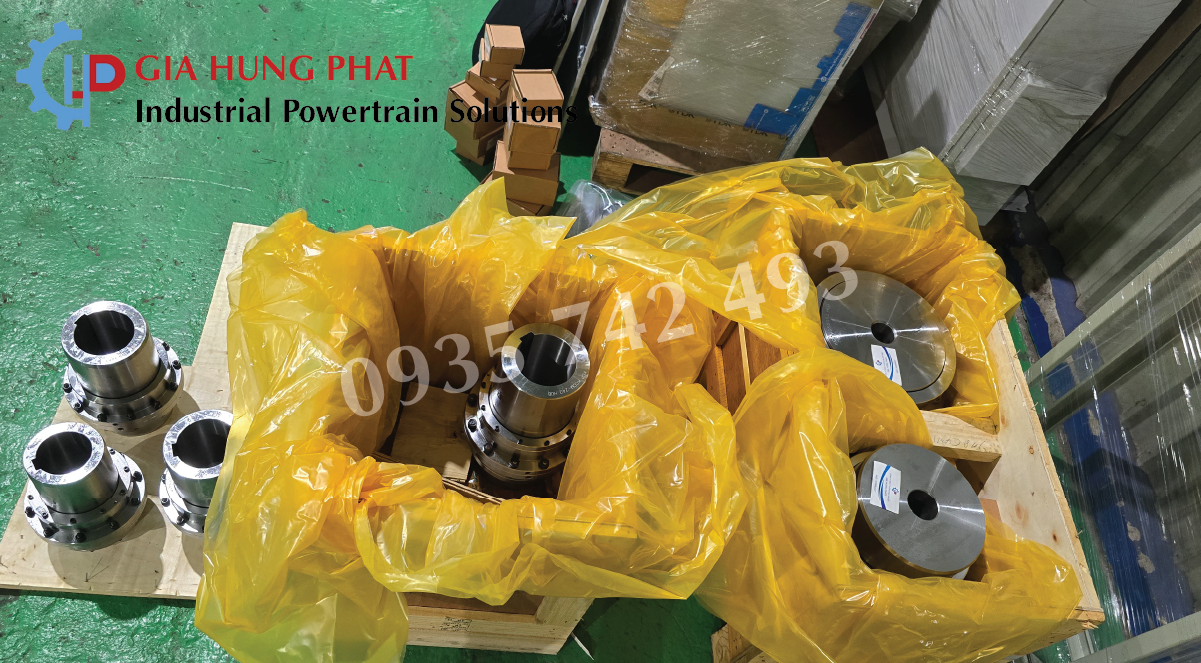

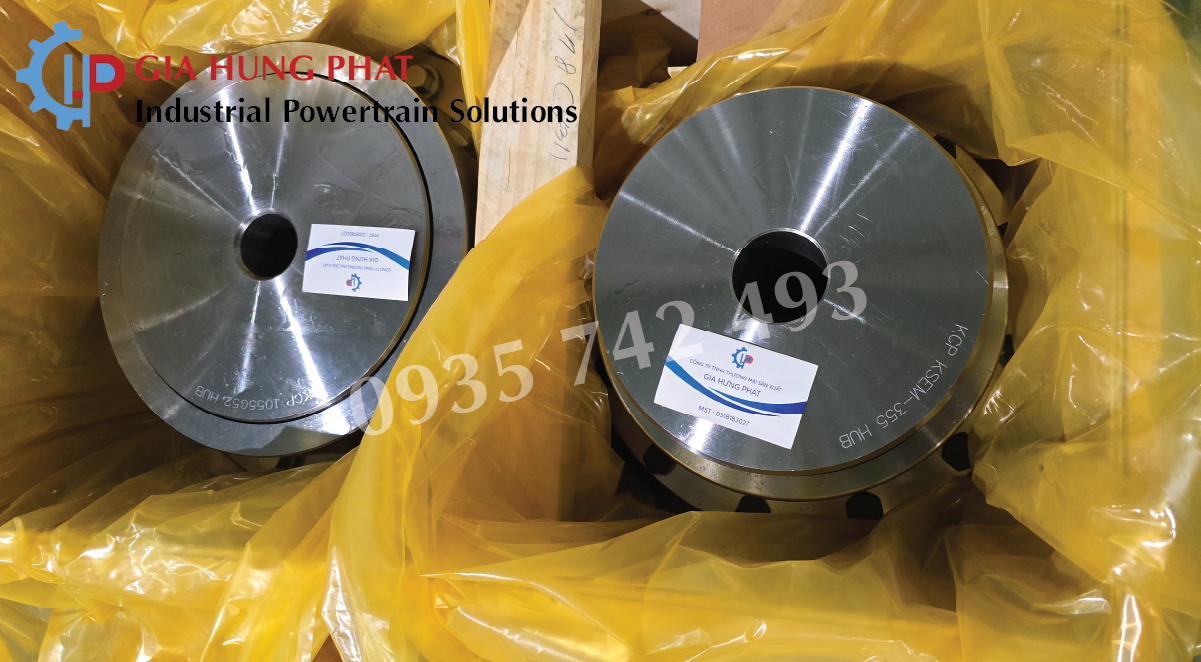

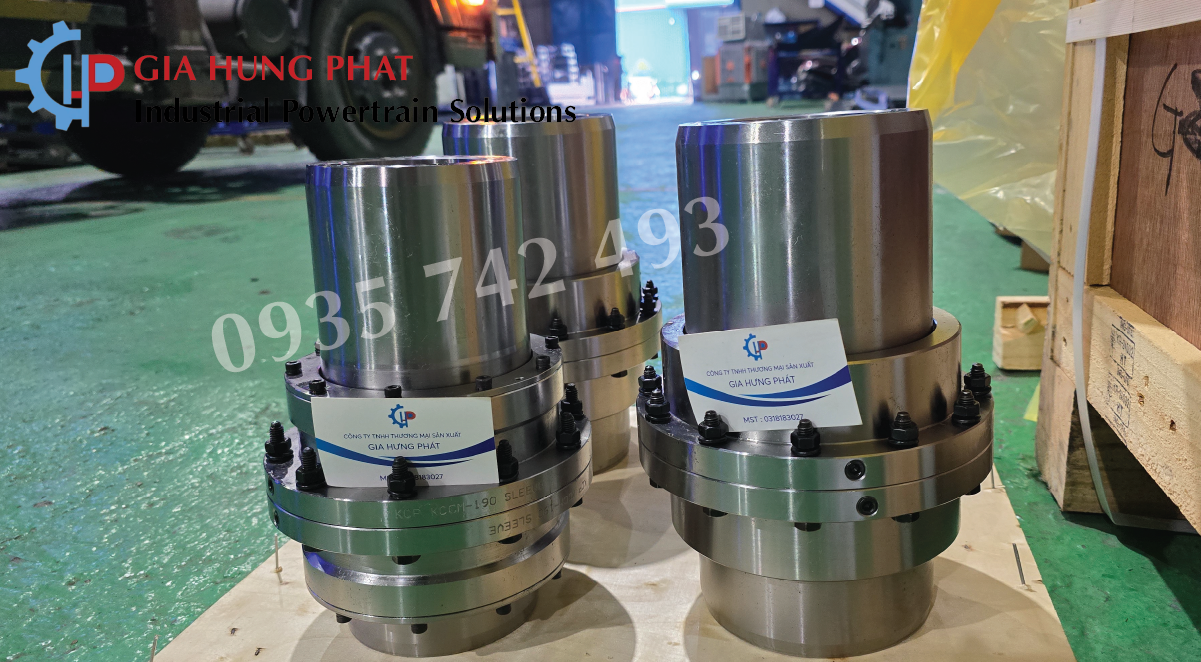

Khớp nối răng là loại khớp cơ học dùng để truyền mô-men xoắn giữa hai trục quay. Cấu tạo cơ bản của Khớp nối bánh răng thường gồm hai phần chính:
Bánh răng nam châm (hub) gắn vào trục chính.
Vành răng (sleeve) bao quanh bánh răng, có các răng tương ứng để ăn khớp.
Các răng này được thiết kế với độ chính xác cao để đảm bảo truyền mô-men xoắn hiệu quả mà không bị trượt. Khớp nối bánh răng có thể được phân loại theo nhiều tiêu chí, nhưng phổ biến nhất là Khớp nối bánh răng côn và Khớp nối bánh răng trụ. Ngoài ra, một số loại Khớp nối bánh răng còn có thể chịu được sai lệch trục ngang, trục dọc hoặc nghiêng.
Tham khảo thêm sản phẩm: Khớp nối bánh răng KCP G20 type Large (Gear Coupling)
2. Nguyên lý hoạt động khớp nối răng
Nguyên lý hoạt động của Khớp nối răng dựa trên sự ăn khớp giữa các răng của hai thành phần chính. Khi trục dẫn quay, mô-men xoắn được truyền trực tiếp thông qua các răng, đảm bảo hiệu suất truyền động gần như 100%.
Một điểm mạnh nổi bật của Khớp nối bánh răng là khả năng bù trừ sai lệch trục. Trong thực tế công nghiệp, khó có thể lắp đặt các trục chính xác tuyệt đối. Sai lệch này nếu không được bù trừ sẽ gây rung, mài mòn và giảm tuổi thọ thiết bị. Khớp nối răng với thiết kế răng ăn khớp linh hoạt có thể chịu một lượng sai lệch nhất định mà vẫn truyền động hiệu quả.
3. Ưu điểm Khớp nối răng trong truyền động công nghiệp
Khớp nối bánh răng ngày càng được ưa chuộng trong các hệ thống truyền động công nghiệp nhờ một số ưu điểm nổi bật:
Truyền mô-men xoắn lớn: Gear Coupling có khả năng truyền mô-men xoắn cao hơn nhiều so với khớp nối trượt hay khớp nối mềm, nhờ vào tiếp xúc trực tiếp giữa các răng.
Khả năng bù trừ sai lệch: Giúp giảm rung động và mài mòn thiết bị. Điều này đặc biệt quan trọng đối với các hệ thống trục dài hoặc hệ thống chịu tải trọng lớn.
Độ bền cao và tuổi thọ dài: Vật liệu chế tạo thường là thép hợp kim cứng, được xử lý nhiệt và mài chính xác, giúp Khớp nối bánh răng chịu được lực va đập và môi trường làm việc khắc nghiệt.
Hiệu suất truyền động cao: Do không có ma sát trượt nhiều, hiệu suất truyền động có thể đạt đến 98–99%, rất thích hợp cho các hệ thống công suất lớn.
Dễ bảo dưỡng và thay thế: Cấu tạo đơn giản, các bộ phận có thể tháo lắp dễ dàng mà không cần tháo toàn bộ hệ thống.
4. Ứng dụng trong truyền động trục công nghiệp
Khớp nối răng được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, đặc biệt là trong các hệ thống truyền động trục công nghiệp. Một số ứng dụng tiêu biểu:
Ngành chế tạo máy và cơ khí nặng: Trong các máy nghiền, máy cán thép, máy ép… Khớp nối bánh răng giúp truyền lực mạnh giữa các trục quay, đảm bảo máy hoạt động ổn định ngay cả khi tải trọng thay đổi đột ngột.
Ngành khai thác mỏ và xi măng: Các băng tải, trục nghiền, trục khuấy thường sử dụng Khớp nối bánh răng để truyền mô-men xoắn lớn và bù trừ sai lệch trục. Trong môi trường nhiều bụi và rung, Khớp nối bánh răng vẫn hoạt động bền bỉ.
Ngành năng lượng và điện: Trong các tuabin, máy phát điện, Khớp nối bánh răng giúp kết nối trục máy phát với trục turbin, truyền năng lượng hiệu quả mà không bị trượt hay rung quá mức.
Ngành hóa chất và thực phẩm: Trong các hệ thống băng tải, máy trộn, máy ép, Khớp nối bánh răng chịu được môi trường ẩm ướt, nhiều hóa chất, đồng thời cho phép bảo trì dễ dàng.
Hệ thống bơm và quạt công nghiệp: Truyền động từ động cơ đến bơm hoặc quạt thông qua Khớp nối bánh răng giúp hệ thống hoạt động ổn định, giảm rung và tiếng ồn.
5. Các lưu ý khi sử dụng Khớp nối bánh răng
Mặc dù có nhiều ưu điểm, việc sử dụng Khớp nối răng cần tuân thủ một số nguyên tắc kỹ thuật để đảm bảo hiệu quả:
Bôi trơn: Khớp nối bánh răng cần được bôi trơn đúng loại dầu hoặc mỡ để giảm ma sát, hạn chế mài mòn và tăng tuổi thọ.
Kiểm tra sai lệch trục: Phải đảm bảo sai lệch trục nằm trong giới hạn thiết kế của khớp nối. Sai lệch quá lớn có thể gây mài mòn nhanh và hư hỏng.
Chọn vật liệu và kích thước phù hợp: Tùy vào mô-men xoắn, tốc độ và môi trường làm việc, cần chọn loại Khớp nối bánh răng có vật liệu và kích thước phù hợp.
Bảo trì định kỳ: Kiểm tra định kỳ các răng, bôi trơn và thay thế khi cần thiết để tránh hư hỏng đột ngột gây gián đoạn sản xuất.
Liên hệ Gia Hưng Phát – Đối tác đáng tin cậy cung cấp khớp nối KCP Coupling (Korea Coupling) chính hãng
ZALO: 0969 248 677 – 0935 742 493
Khớp nối bánh răng đóng vai trò quan trọng trong truyền động trục công nghiệp, đặc biệt trong các hệ thống cần truyền mô-men xoắn lớn, bù trừ sai lệch trục và đảm bảo độ bền lâu dài. Với khả năng truyền lực hiệu quả, chịu tải cao và dễ bảo trì, Khớp nối răng là lựa chọn tối ưu trong nhiều ngành công nghiệp từ cơ khí nặng, khai thác mỏ, điện năng đến hóa chất và thực phẩm. Việc hiểu rõ nguyên lý hoạt động, ưu điểm và cách sử dụng đúng kỹ thuật sẽ giúp các nhà thiết kế và kỹ sư nâng cao hiệu quả, giảm chi phí bảo trì và tăng tuổi thọ hệ thống.
