Vòng đệm giảm chấn là một bộ phận nhỏ nhưng đóng vai trò quan trọng trong các hệ thống truyền động cơ khí. Được đặt giữa hai bộ phận truyền mô-men xoắn, vòng đệm này giúp hấp thụ rung động, giảm sốc và bù trừ sai lệch nhỏ giữa các trục, từ đó bảo vệ thiết bị khỏi mài mòn, hư hỏng và kéo dài tuổi thọ vận hành. Trong số các dòng sản phẩm nổi bật trên thị trường, vòng đệm giảm chấn Rotex KTR đến từ Đức được biết đến với độ bền cao, khả năng làm việc linh hoạt và dễ bảo trì. Vậy cấu tạo và nguyên lý hoạt động của vòng đệm giảm chấn nói chung – và Rotex KTR nói riêng – là gì? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.
Hãy liên hệ với Gia Hưng Phát (0969 24 86 77) để biết thêm thông tin, chúng tôi sẽ hỗ trợ bạn chọn đúng thiết bị theo yêu cầu của nhà máy
1. Vòng đệm giảm chấn là gì?

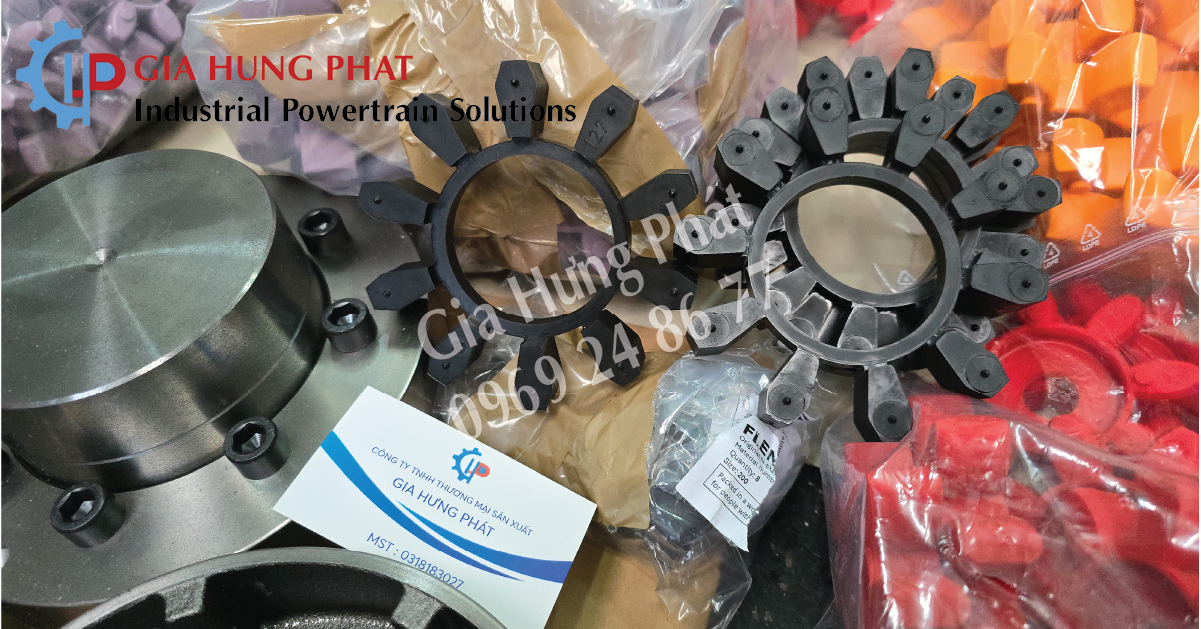

Vòng đệm giảm chấn (hay còn gọi là vòng giảm chấn, vòng chống rung) là một bộ phận đàn hồi được làm từ các vật liệu đặc biệt, có chức năng chính là hấp thụ và triệt tiêu rung động, va đập trong quá trình truyền mô-men xoắn. Nó hoạt động như một “lớp đệm” bảo vệ, ngăn cản các xung lực mạnh từ động cơ truyền trực tiếp đến thiết bị làm việc, từ đó giúp toàn bộ hệ thống vận hành êm ái, giảm thiểu tiếng ồn và kéo dài tuổi thọ của các chi tiết cơ khí quan trọng như ổ bi, bạc đạn, bánh răng và trục.
Cấu tạo và vật liệu
Thông thường, vòng đệm giảm chấn được chế tạo từ các loại vật liệu có tính đàn hồi cao như:
Cao su tổng hợp (NBR, EPDM): Vật liệu phổ biến, có khả năng chịu dầu và hóa chất tốt.
Polyurethane (PU): Nổi bật với độ bền cơ học cao, khả năng chống mài mòn và chịu tải tốt.
Silicone: Thích hợp cho các ứng dụng yêu cầu khả năng chịu nhiệt cao.
Tùy theo từng loại khớp nối, vòng đệm có thể có nhiều hình dạng khác nhau, phổ biến nhất là kiểu hình sao (spider), hình răng hoặc dạng bánh xe, được thiết kế với các gân và vấu để tối ưu hóa khả năng hấp thụ lực và độ đàn hồi.
Nguyên lý hoạt động
Nguyên lý hoạt động của vòng đệm giảm chấn khá đơn giản nhưng vô cùng hiệu quả. Khi khớp nối kết nối hai trục quay (ví dụ: trục động cơ và trục máy bơm), mô-men xoắn sẽ được truyền qua vòng đệm. Vòng đệm lúc này sẽ tiếp nhận và hấp thụ những lực tác động không mong muốn như rung động, sốc mô-men xoắn hay những sai lệch nhỏ giữa hai trục. Nhờ tính đàn hồi, nó sẽ biến dạng một cách có kiểm soát để phân tán năng lượng, ngăn không cho các lực này truyền đến các chi tiết máy cứng, qua đó bảo vệ chúng khỏi hư hỏng.
2. Rotex KTR – Khớp nối trục và loại vòng đêm được sử dụng phổ biến
Khi nhắc đến khớp nối vấu chất lượng cao, không thể không kể đến Rotex – dòng sản phẩm nổi tiếng của KTR Systems GmbH, một thương hiệu hàng đầu đến từ Đức.
Cấu tạo độc đáo của khớp nối Rotex
Một khớp nối trục Rotex KTR cơ bản bao gồm ba thành phần chính:
Hai moay-ơ (hub): Thường được làm từ kim loại chất lượng cao như gang, thép hoặc nhôm, có chức năng gắn kết chặt chẽ với hai đầu trục.

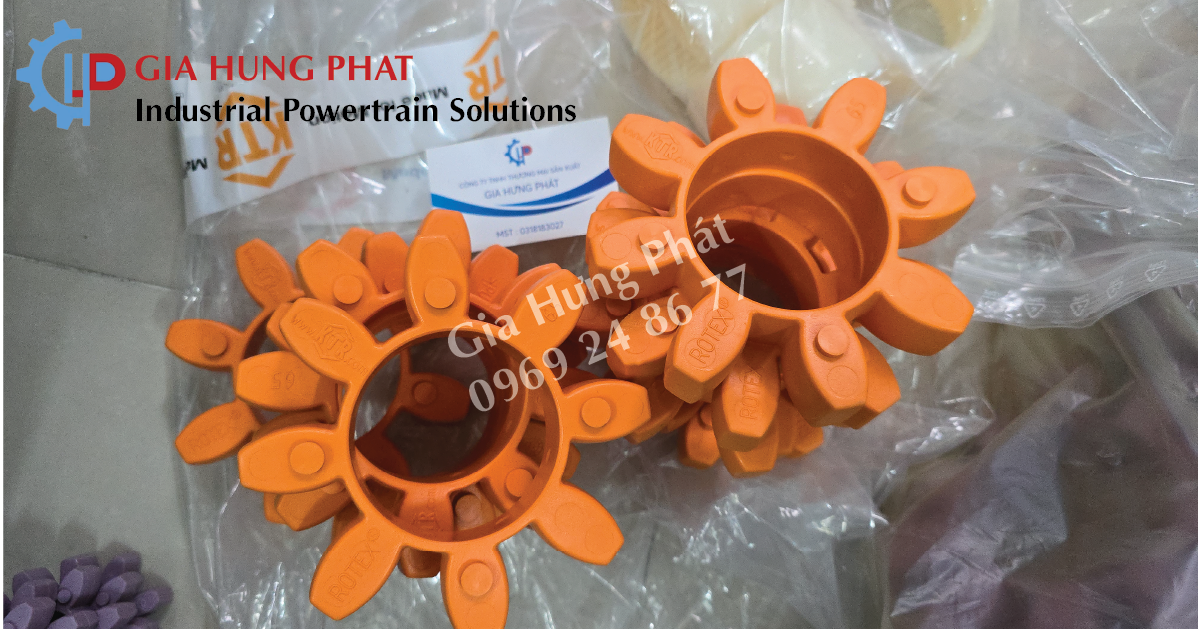

Vòng đệm đàn hồi trung gian: Đây chính là “trái tim” của khớp nối, được gọi là Rotex insert hoặc Rotex star. Nó có hình dạng giống một ngôi sao với các cánh răng, được đặt ở giữa hai moay-ơ.
Khám phá vòng đệm Rotex KTR

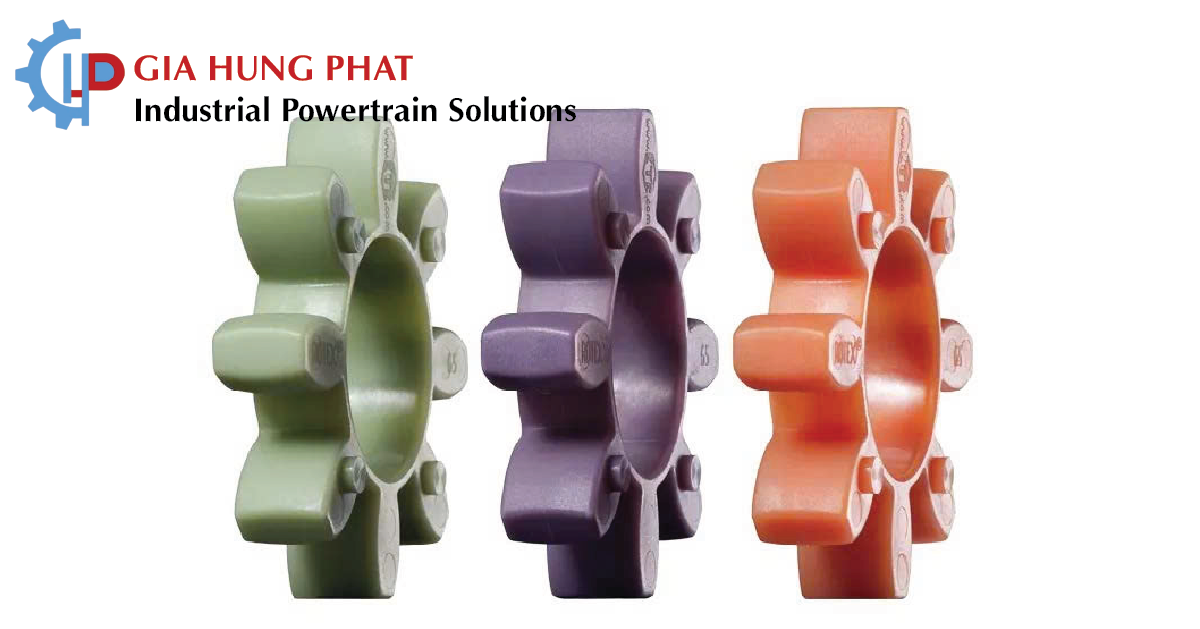

Vòng đệm giảm chấn của Rotex được sản xuất từ vật liệu Polyurethane (PU) đặc biệt, cho phép nó chịu được mô-men xoắn lớn, chống mài mòn và có tuổi thọ cao. Điều đặc biệt là KTR cung cấp nhiều loại vòng đệm với độ cứng (shore hardness) và màu sắc khác nhau, giúp người dùng dễ dàng lựa chọn sản phẩm phù hợp với từng yêu cầu cụ thể:
98 Shore A (màu đỏ): Có độ mềm và đàn hồi cao nhất, lý tưởng cho các ứng dụng cần giảm rung mạnh.
64 Shore D (màu vàng): Độ cứng vừa phải, cân bằng tốt giữa khả năng truyền tải mô-men và giảm chấn.
80 Shore D (màu tím): Rất cứng, chịu tải trọng lớn, phù hợp với các hệ thống máy móc nặng.
Ưu điểm của Rotex KTR
Không cần bảo trì (Maintenance-free): Với thiết kế đơn giản và vật liệu bền bỉ, khớp nối Rotex không yêu cầu bôi trơn hay bảo dưỡng định kỳ.
Bù trừ sai lệch trục nhỏ: Khớp nối có khả năng bù trừ hiệu quả các sai lệch trục nhỏ về góc, hướng kính và dọc trục, giúp giảm căng thẳng cho hệ thống.
Giảm rung và tiếng ồn vượt trội: Nhờ vào vòng đệm đàn hồi, Rotex giúp triệt tiêu rung động và tiếng ồn, mang lại môi trường làm việc yên tĩnh hơn.
Dễ dàng thay thế: Khi vòng đệm bị mòn, người dùng có thể dễ dàng thay thế mà không cần tháo rời toàn bộ khớp nối ra khỏi trục, tiết kiệm thời gian và công sức.
Tương thích với tốc độ quay cao: Thiết kế của Rotex cho phép nó hoạt động ổn định và hiệu quả ngay cả ở tốc độ quay lớn.
Tham khảo trang danh mục: Vòng đệm giảm chấn của Gia Hưng Phát
3. Ứng dụng rộng rãi trong công nghiệp
Nhờ những đặc tính vượt trội, khớp nối Rotex KTR được ứng dụng rộng rãi trong nhiều ngành công nghiệp:
Hệ thống bơm và máy nén khí: Giảm rung và bảo vệ các động cơ điện khi khởi động.
Băng tải và máy trộn công nghiệp: Đảm bảo truyền động ổn định, giảm thiểu va đập khi tải trọng thay đổi.
Máy công cụ CNC, máy đóng gói: Giúp các chuyển động diễn ra chính xác, êm ái hơn.
Vòng đệm giảm chấn, đặc biệt là dòng sản phẩm Rotex KTR, không chỉ là một chi tiết kỹ thuật mà còn là một giải pháp tối ưu để nâng cao hiệu quả và tuổi thọ của các hệ thống truyền động. Việc đầu tư vào một khớp nối chất lượng cao như Rotex KTR không chỉ giúp bảo vệ máy móc mà còn góp phần giảm chi phí bảo trì, mang lại hiệu quả kinh tế lâu dài cho doanh nghiệp.

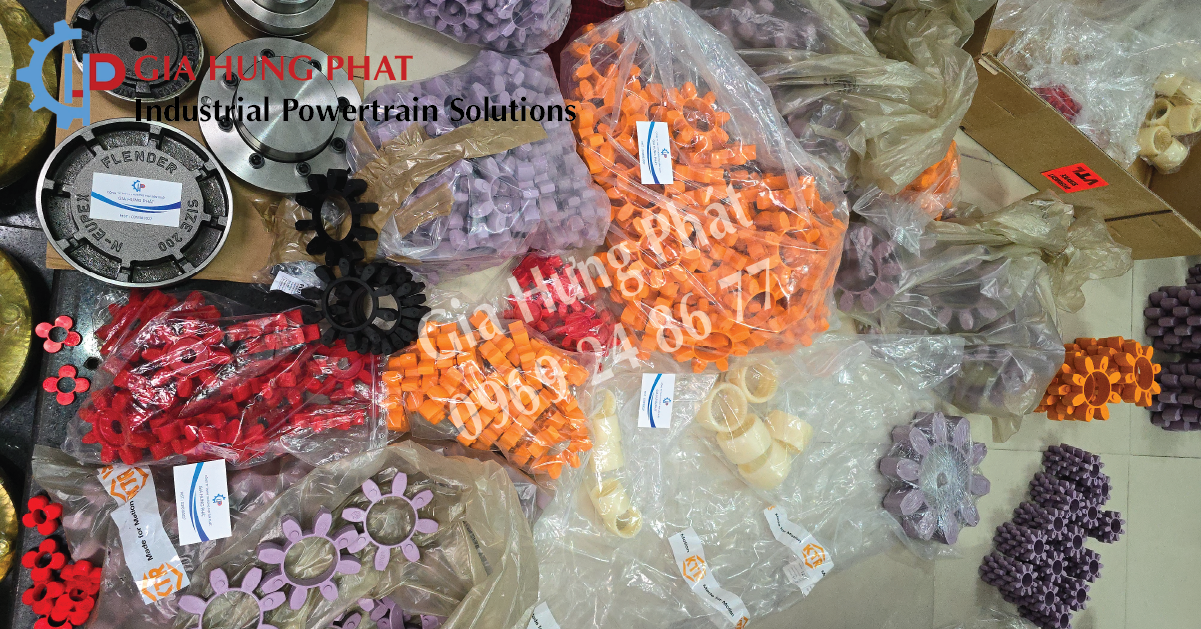

Gia Hưng Phát là đơn vị chuyên cung cấp các loại vòng đệm giảm chấn chính hãng KTR, bao gồm dòng tiêu chuẩn Rotex KTR và dòng Rotex GS KTR – khớp nối đàn hồi có độ chính xác cao dùng trong các hệ thống truyền động yêu cầu độ rung thấp và độ đồng tâm cao.
Sản phẩm do Gia Hưng Phát phân phối đều có đầy đủ chứng nhận chất lượng từ KTR Systems (Đức), đa dạng kích thước – vật liệu – độ cứng, đáp ứng linh hoạt nhu cầu sử dụng trong các ngành: cơ khí chế tạo, tự động hóa, bơm công nghiệp, và hệ thống servo chính xác. Với nguồn hàng ổn định, hỗ trợ kỹ thuật nhanh chóng và giá cả cạnh tranh, Gia Hưng Phát cam kết mang đến giải pháp truyền động hiệu quả và bền vững cho doanh nghiệp của bạn.
