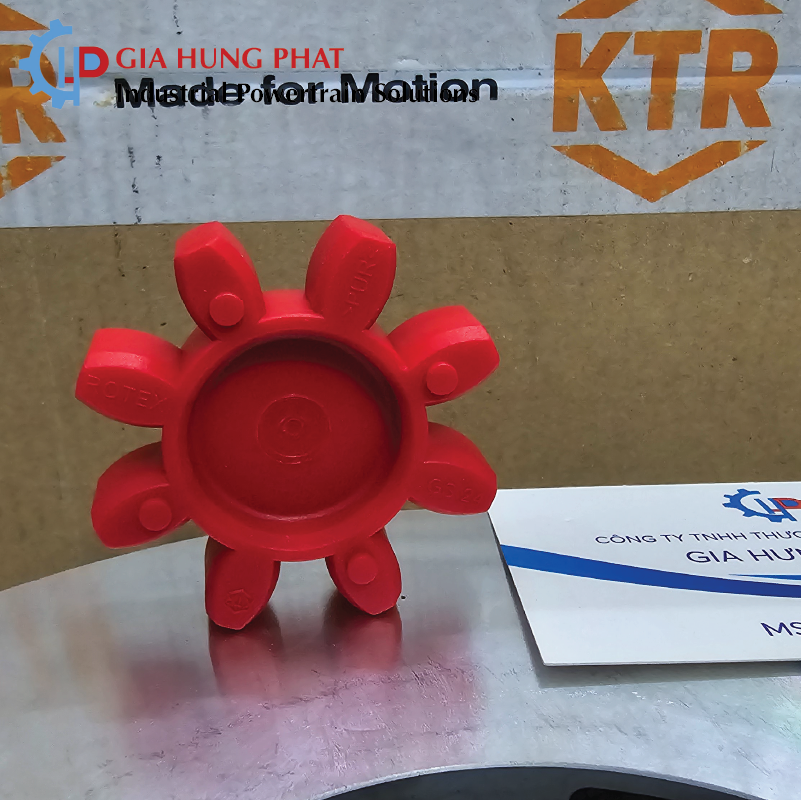

Vòng đệm giảm chấn Rotex GS24 KTR là thành phần đàn hồi trung gian, được thiết kế chuyên biệt cho khớp nối trục Rotex GS kích thước 24 của hãng KTR (Đức). Với cấu trúc 8 chấu dạng hoa mai và vật liệu Polyurethane T-PUR®, sản phẩm này đảm bảo khả năng truyền momen xoắn ổn định, đồng thời triệt tiêu hiệu quả các dao động, xung lực và sai lệch tâm trục.
1. Mô tả vòng đệm giảm chấn Rotex GS24 KTR
Vòng đệm giảm chấn Rotex GS24 KTR là bộ phận trung tâm trong khớp nối Rotex GS, dòng khớp nối linh hoạt không khe hở nổi tiếng của KTR (Đức). Với thiết kế hoa mai 8 cánh, vòng đệm giảm chấn Rotex GS24 này có khả năng truyền lực xoắn hiệu quả, đồng thời hấp thụ rung động, va đập và sai lệch trục nhẹ.
Một số đặc điểm nổi bật:
Thiết kế module: Dễ dàng lắp đặt và thay thế khi cần bảo trì.
Chất liệu cao cấp: Polyurethane chịu nhiệt từ -40°C đến +120°C, thích hợp với môi trường khắc nghiệt.
Momen xoắn danh định: 35 Nm – phù hợp với các ứng dụng truyền động vừa và lớn.
Độ cứng 98 Shore A (màu đỏ): Tối ưu giữa độ đàn hồi và khả năng truyền momen, giúp giảm thiểu rung động nhưng vẫn duy trì độ cứng cần thiết cho vòng đệm giảm chấn Rotex GS24.
Kích thước: Phù hợp với khớp nối Rotex GS size 24.
2. Thông số kỹ thuật
Thông số vật liệu Spider – 98 ShA (Red)
| Thông số | Giá trị |
|---|---|
| Độ cứng (Shore hardness) | 98 ShA |
| Màu sắc nhận biết | Đỏ |
| Vật liệu | Polyurethane |
| Nhiệt độ làm việc liên tục | –30 °C đến +90 °C |
| Nhiệt độ làm việc ngắn hạn | –40 °C đến +120 °C |
| Phạm vi kích thước áp dụng | Size 5 đến Size 90 |
| Ứng dụng khuyến nghị | – Truyền động định vị (Positioning drives) – Trục chính máy công cụ (main spindle drives) – Tải trọng cao (high load) |
Thông số kỹ thuật – Spiders 98 ShA (RED) – ROTEX® GS
| Size GS | TKN (Nm) | TKmax (Nm) | Stiffness cᵗ dyn (Nm/rad) | Max Speed (rpm) | Trọng lượng (kg) | Mô-men quán tính (kg·cm²) |
|---|---|---|---|---|---|---|
| 5 | 0.6 | 1.2 | 315 | 38,000 | 0.001 | 0.015 |
| 7 | 2.4 | 4.8 | 630 | 32,500 | 0.003 | 0.034 |
| 9 | 6.0 | 12.0 | 1,260 | 27,000 | 0.005 | 0.125 |
| 12 | 10.0 | 20.0 | 2,520 | 21,000 | 0.010 | 0.285 |
| 14 | 18.0 | 36.0 | 5,040 | 17,200 | 0.020 | 0.509 |
| 16 | 30.0 | 60.0 | 7,560 | 15,000 | 0.030 | 0.905 |
| 19 | 60.0 | 120.0 | 10,080 | 12,500 | 0.050 | 1.520 |
| 24 | 95.0 | 190.0 | 14,280 | 10,000 | 0.090 | 3.200 |
| 28 | 160.0 | 320.0 | 20,160 | 8,500 | 0.300 | 14.850 |
| 38 | 280.0 | 560.0 | 31,500 | 6,600 | 0.600 | 39.400 |
| 42 | 450.0 | 900.0 | 45,360 | 5,400 | 1.200 | 85.000 |
| 48 | 720.0 | 1,440.0 | 68,040 | 4,500 | 2.000 | 152.000 |
| 55 | 950.0 | 1,900.0 | 90,720 | 4,000 | 3.000 | 270.000 |
| 65 | 1,400.0 | 2,800.0 | 113,400 | 3,300 | 4.800 | 514.000 |
| 75 | 2,100.0 | 4,200.0 | 151,200 | 2,800 | 8.000 | 935.000 |
| 90 | 3,600.0 | 7,200.0 | 226,800 | 2,500 | 13.500 | 1,880.000 |
Giải thích thông số:
TKN (Nm): Mô-men xoắn danh định
TKmax (Nm): Mô-men xoắn cực đại
Stiffness cᵗ dyn: Độ cứng xoắn động – ảnh hưởng đến phản ứng khi tải thay đổi
Max Speed: Tốc độ quay tối đa cho phép
Trọng lượng Spider: Khối lượng riêng của vòng đệm
Mô-men quán tính: Tác động đến khả năng tăng/giảm tốc nhanh trong servo/stepper
Tham khảo thêm: Vòng đệm giảm chấn
Tham khảo thêm: Vòng đệm giảm chấn Rotex 28 KTR độ cứng 98 ShA
3. Ưu điểm của vòng đệm giảm chấn KTR GS24 98ShA RED
Thiết kế nhỏ gọn, linh hoạt: Vòng đệm giảm chấn Rotex GS24 KTR dạng hoa mai 8 cánh (không phải 4 cánh), kích thước nhỏ, trọng lượng nhẹ, dễ dàng lắp đặt trong không gian hạn chế.
Vật liệu Polyurethane cao cấp: Chịu nhiệt tốt, hấp thụ rung động và dao động xoắn, bảo đảm vận hành ổn định ngay cả trong môi trường khắc nghiệt. Đặc biệt, vòng đệm giảm chấn Rotex GS24 duy trì hiệu suất ổn định trong dải nhiệt độ rộng.
Momen quán tính thấp: Tối ưu hóa hiệu suất truyền động, giảm hao mòn cho các bộ phận liên kết, nâng cao hiệu quả năng lượng. Điều này đặc biệt quan trọng trong các ứng dụng đòi hỏi sự chính xác và tốc độ của vòng đệm giảm chấn Rotex GS24.
Màu sắc nhận diện rõ ràng: Màu đỏ dễ phân biệt trong quá trình kiểm tra và thay thế, phù hợp với nhiều ứng dụng công nghiệp tiêu chuẩn. Việc nhận diện màu sắc giúp kỹ thuật viên dễ dàng xác định đúng loại vòng đệm giảm chấn Rotex GS24 KTR cần thiết.
Độ bền và tuổi thọ cao: Khả năng chống mài mòn vượt trội, hạn chế hư hỏng và giảm thiểu chi phí bảo trì và thay thế cho hệ thống sử dụng vòng đệm giảm chấn Rotex GS24.
4. Gia Hưng Phát: Đối tác tin cậy cung cấp vòng đệm giảm chấn Rotex GS24 KTR
Gia Hưng Phát tự hào là nhà phân phối chính hãng vòng đệm giảm chấn Rotex GS24 KTR tại Việt Nam. Chúng tôi cam kết mang đến sản phẩm chất lượng cao, chính sách giá cạnh tranh và dịch vụ hỗ trợ kỹ thuật tận tâm.
Lựa chọn Gia Hưng Phát, bạn sẽ nhận được:
Sản phẩm chính hãng 100%: Đảm bảo nguồn gốc và chất lượng với đầy đủ chứng từ CO, CQ.
Tư vấn chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng hỗ trợ bạn lựa chọn vòng đệm giảm chấn Rotex GS24 KTR phù hợp nhất với nhu cầu.
Giao hàng nhanh chóng: Hệ thống logistics hiệu quả đảm bảo sản phẩm đến tay bạn đúng hẹn trên toàn quốc.
Liên hệ ngay 0969 24 86 77 để được tư vấn chi tiết về vòng đệm giảm chấn Rotex GS24 KTR và nhận báo giá tốt nhất từ Gia Hưng Phát!
