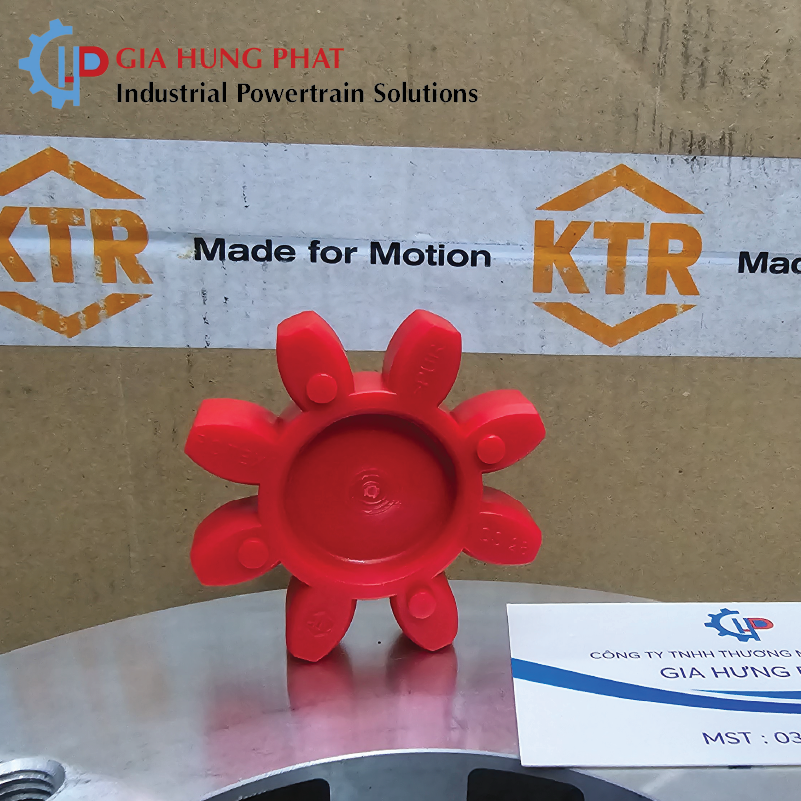

Trong hệ thống truyền động công nghiệp, sự ổn định và khả năng giảm chấn hiệu quả là yếu tố then chốt để đảm bảo hiệu suất và tuổi thọ của máy móc. Vòng đệm giảm chấn Rotex GS 28 KTR từ nhà sản xuất KTR (Đức) chính là thành phần đàn hồi trung gian, được thiết kế đặc biệt cho khớp nối trục Rotex GS size 28.
Thông số kỹ thuật
Thông số vật liệu Spider – 98 ShA (Red)
| Thông số | Giá trị |
|---|---|
| Độ cứng (Shore hardness) | 98 ShA |
| Màu sắc nhận biết | Đỏ |
| Vật liệu | Polyurethane |
| Nhiệt độ làm việc liên tục | –30 °C đến +90 °C |
| Nhiệt độ làm việc ngắn hạn | –40 °C đến +120 °C |
| Phạm vi kích thước áp dụng | Size 5 đến Size 90 |
| Ứng dụng khuyến nghị | – Truyền động định vị (Positioning drives) – Trục chính máy công cụ (main spindle drives) – Tải trọng cao (high load) |
Thông số kỹ thuật – Spiders 98 ShA (RED) – ROTEX® GS
| Size GS | TKN (Nm) | TKmax (Nm) | Stiffness cᵗ dyn (Nm/rad) | Max Speed (rpm) | Trọng lượng (kg) | Mô-men quán tính (kg·cm²) |
|---|---|---|---|---|---|---|
| 5 | 0.6 | 1.2 | 315 | 38,000 | 0.001 | 0.015 |
| 7 | 2.4 | 4.8 | 630 | 32,500 | 0.003 | 0.034 |
| 9 | 6.0 | 12.0 | 1,260 | 27,000 | 0.005 | 0.125 |
| 12 | 10.0 | 20.0 | 2,520 | 21,000 | 0.010 | 0.285 |
| 14 | 18.0 | 36.0 | 5,040 | 17,200 | 0.020 | 0.509 |
| 16 | 30.0 | 60.0 | 7,560 | 15,000 | 0.030 | 0.905 |
| 19 | 60.0 | 120.0 | 10,080 | 12,500 | 0.050 | 1.520 |
| 24 | 95.0 | 190.0 | 14,280 | 10,000 | 0.090 | 3.200 |
| 28 | 160.0 | 320.0 | 20,160 | 8,500 | 0.300 | 14.850 |
| 38 | 280.0 | 560.0 | 31,500 | 6,600 | 0.600 | 39.400 |
| 42 | 450.0 | 900.0 | 45,360 | 5,400 | 1.200 | 85.000 |
| 48 | 720.0 | 1,440.0 | 68,040 | 4,500 | 2.000 | 152.000 |
| 55 | 950.0 | 1,900.0 | 90,720 | 4,000 | 3.000 | 270.000 |
| 65 | 1,400.0 | 2,800.0 | 113,400 | 3,300 | 4.800 | 514.000 |
| 75 | 2,100.0 | 4,200.0 | 151,200 | 2,800 | 8.000 | 935.000 |
| 90 | 3,600.0 | 7,200.0 | 226,800 | 2,500 | 13.500 | 1,880.000 |
Giải thích thông số:
TKN (Nm): Mô-men xoắn danh định
TKmax (Nm): Mô-men xoắn cực đại
Stiffness cᵗ dyn: Độ cứng xoắn động – ảnh hưởng đến phản ứng khi tải thay đổi
Max Speed: Tốc độ quay tối đa cho phép
Trọng lượng Spider: Khối lượng riêng của vòng đệm
Mô-men quán tính: Tác động đến khả năng tăng/giảm tốc nhanh trong servo/stepper
Tham khảo thêm: Vòng đệm giảm chấn
Tham khảo thêm: Vòng đệm giảm chấn Rotex 55 KTR độ cứng 98 ShA
Tham khảo thêm: Vòng đệm giảm chấn Rotex 65 KTR độ cứng 98 ShA
Ưu điểm vòng đệm giảm chấn Rotex GS 28 KTR

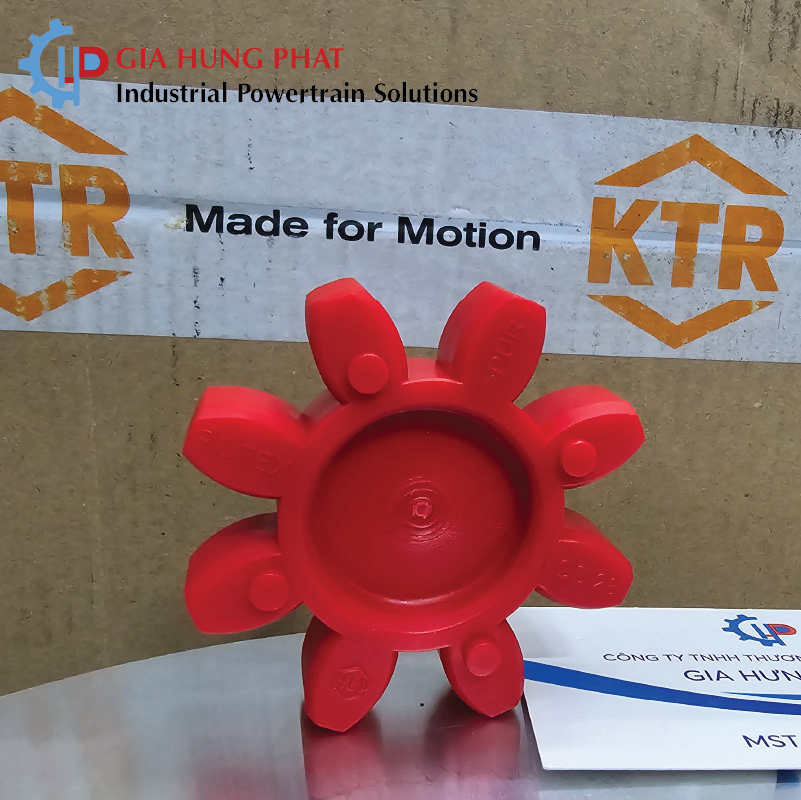

Vòng đệm giảm chấn Rotex GS 28 KTR với cấu trúc 8 chấu dạng hoa mai và vật liệu Polyurethane T-PUR® cao cấp, vòng đệm Rotex GS 28 không chỉ truyền momen xoắn một cách mượt mà mà còn tối đa các rung động, xung lực và sai lệch tâm trục, mang lại những ưu điểm:
Vận hành êm ái, giảm tiếng ồn: Hấp thụ rung động và va đập hiệu quả, bảo vệ hệ thống khỏi những tác động tiêu cực.
Truyền động mạnh mẽ và ổn định: Thiết kế 8 chấu đảm bảo khả năng truyền lực xoắn danh định lên đến 95 Nm một cách tin cậy.
Tuổi thọ lâu dài: Vật liệu Polyurethane chịu nhiệt (-40°C đến +120°C) và chống mài mòn, đảm bảo độ bền bỉ trong nhiều điều kiện làm việc khắc nghiệt.
Lắp đặt và bảo trì dễ dàng: Thiết kế module cho phép thay thế nhanh chóng và thuận tiện khi cần thiết.
Hiệu suất tối ưu: Momen quán tính thấp giúp giảm hao mòn và nâng cao hiệu quả năng lượng cho toàn hệ thống.
Nhận diện dễ dàng: Màu đỏ đặc trưng (độ cứng 98 Shore A) giúp kỹ thuật viên dễ dàng xác định và thay thế đúng loại vòng đệm.
Gia Hưng Phát – Đối tác ủy quyền tin cậy của hãng KTR tại Việt Nam
Để đảm bảo bạn nhận được sản phẩm vòng đệm giảm chấn Rotex GS 28 KTR chính hãng, chất lượng và dịch vụ hỗ trợ tốt nhất, hãy lựa chọn Gia Hưng Phát – nhà phân phối chính thức của KTR tại Việt Nam. Chúng tôi cam kết:
Cung cấp 100% sản phẩm chính hãng: Có đầy đủ chứng từ CO, CQ, đảm bảo nguồn gốc và chất lượng.
Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm luôn sẵn sàng hỗ trợ bạn lựa chọn giải pháp phù hợp nhất.
Giá cả cạnh tranh: Đảm bảo mức giá tốt nhất trên thị trường.
Giao hàng nhanh chóng trên toàn quốc: Hệ thống logistics chuyên nghiệp đảm bảo sản phẩm đến tay bạn đúng hẹn.
Liên hệ ngay với Gia Hưng Phát qua số điện thoại 0969 24 86 77 để được tư vấn chuyên sâu và nhận báo giá tốt nhất. Chúng tôi tin rằng, chất lượng sản phẩm và dịch vụ tận tâm của Gia Hưng Phát sẽ là nền tảng vững chắc cho sự phát triển bền vững của doanh nghiệp bạn.
