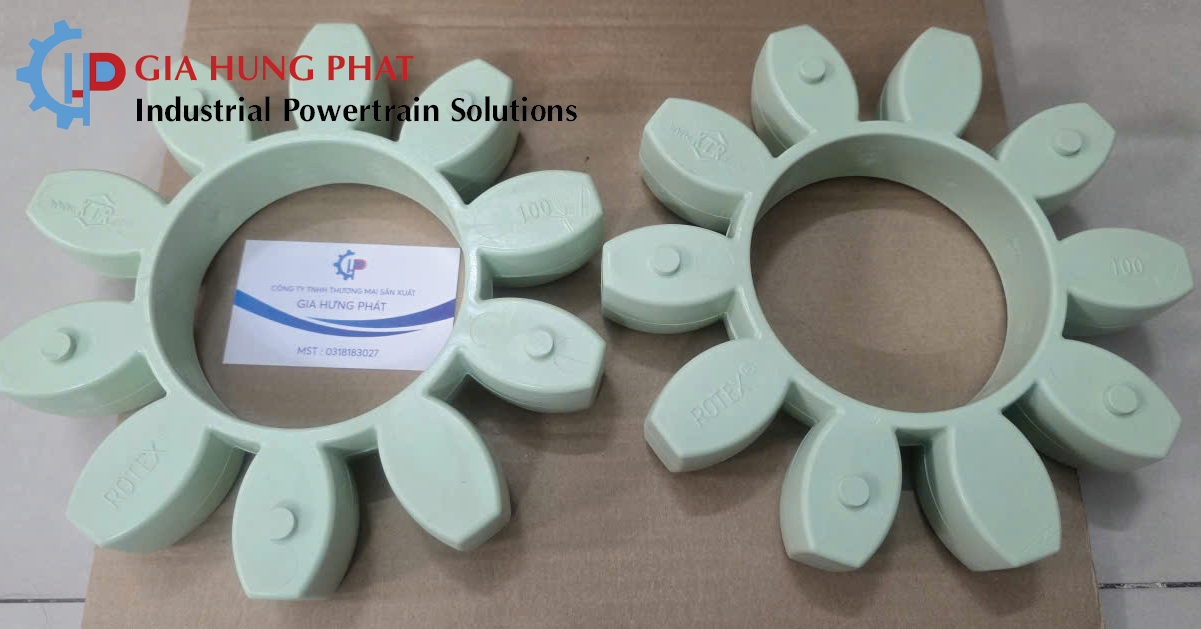

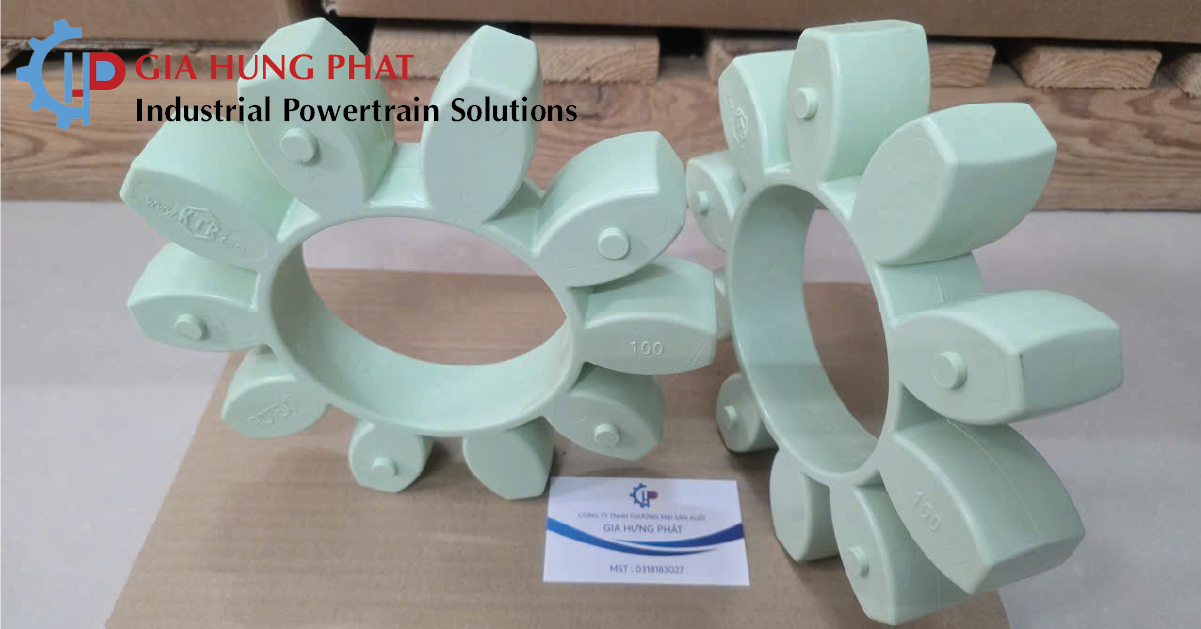

Vòng đệm khớp nối ROTEX KTR hay còn gọi là ROTEX Spider, nhện khớp nối hoặc vòng đệm giảm chấn ROTEX là bộ phận đàn hồi nằm giữa hai moay-ơ của khớp nối ROTEX. Chi tiết này đóng vai trò quan trọng trong việc truyền mô-men, hấp thụ rung động xoắn và giảm các xung lực phát sinh trong hệ truyền động. Đối với các hệ thống sử dụng motor điện, hộp giảm tốc, bơm, quạt, máy nén và nhiều thiết bị công nghiệp khác, việc lựa chọn đúng loại vòng đệm ROTEX ảnh hưởng trực tiếp đến độ ổn định và tuổi thọ của khớp nối. Theo KTR, khớp nối ROTEX sử dụng hai moay-ơ kết hợp với một spider bằng elastomer; độ cứng của spider có thể được lựa chọn để điều chỉnh đặc tính giảm chấn và độ cứng xoắn của hệ thống.
Vòng đệm khớp nối ROTEX KTR là gì?
Vòng đệm ROTEX là chi tiết đàn hồi có dạng các cánh răng xen kẽ, được lắp vào khoảng trống giữa hai moay-ơ của khớp nối. Khi motor quay, mô-men được truyền từ moay-ơ chủ động qua các phần tử đàn hồi của spider sang moay-ơ bị động.
Khác với các loại khớp nối có phần tử đàn hồi chịu uốn, thiết kế ROTEX giúp các phần tử elastomer chủ yếu chịu tải nén. Nhờ đó, vòng đệm có khả năng hấp thụ dao động xoắn và các xung lực do máy tạo ra, đồng thời cho phép bù một phần sai lệch giữa hai trục.
Vật liệu vòng đệm ROTEX KTR
Một trong những điểm đáng chú ý của vòng đệm ROTEX chính hãng là vật liệu T-PUR®. KTR sử dụng T-PUR cho các spider tiêu chuẩn của ROTEX với nhiều cấp độ độ cứng khác nhau.
Theo dữ liệu kỹ thuật của KTR, spider T-PUR có các lựa chọn như 92 Shore A, 98 Shore A và 64 Shore D, tùy theo kích thước và yêu cầu ứng dụng. Vật liệu T-PUR có khả năng chịu nhiệt tốt hơn và được KTR đánh giá có tuổi thọ kỳ vọng cao hơn so với polyurethane thông thường.
Đối với spider 92 Shore A T-PUR, dải nhiệt độ cho phép được KTR công bố là khoảng -40°C đến +120°C khi làm việc liên tục và có thể đạt +150°C trong thời gian ngắn, tùy cấu hình.
Độ cứng vòng đệm ROTEX có ý nghĩa gì?
Không phải vòng đệm ROTEX nào cũng có đặc tính làm việc giống nhau. Độ cứng của elastomer ảnh hưởng trực tiếp đến khả năng giảm rung và độ cứng xoắn của khớp nối.
Có thể hiểu đơn giản:
- Vòng đệm mềm: khả năng hấp thụ rung và dao động xoắn tốt hơn, phù hợp với những hệ thống cần ưu tiên giảm chấn.
- Vòng đệm cứng hơn: khả năng truyền mô-men và độ cứng xoắn cao hơn, phù hợp với hệ thống cần phản hồi truyền động nhanh và tải lớn.
- Vòng đệm quá mềm: có thể làm hệ thống mất độ cứng cần thiết và tăng góc xoắn.
- Vòng đệm quá cứng: khả năng giảm rung có thể giảm, khiến dao động truyền nhiều hơn sang motor hoặc hộp giảm tốc.
KTR cũng chỉ ra rằng khi độ cứng spider tăng, mô-men truyền được và độ cứng của spider tăng; ngược lại, spider mềm hơn có khả năng bù sai lệch và giảm chấn tốt hơn.
Vòng đệm ROTEX có tác dụng gì trong hệ truyền động?
1. Giảm rung động xoắn
Trong quá trình vận hành, motor và máy công tác có thể tạo ra các dao động xoắn. Vòng đệm elastomer hấp thụ một phần năng lượng dao động, giúp quá trình truyền mô-men ổn định hơn.
Đây là một trong những chức năng quan trọng nhất của ROTEX, đặc biệt đối với các hệ thống có tải thay đổi hoặc xuất hiện xung lực.
2. Hạn chế truyền va đập
Khi thiết bị khởi động, dừng hoặc thay đổi tải đột ngột, mô-men trên trục có thể tăng nhanh. Spider hoạt động như một phần tử đàn hồi trung gian, giúp giảm mức độ truyền trực tiếp của các xung lực giữa hai trục.
3. Bù sai lệch trục
Khớp nối ROTEX có khả năng bù các dạng sai lệch nhất định giữa hai trục. Tuy nhiên, không nên hiểu rằng vòng đệm có thể bù mọi sai lệch lắp đặt.
Nếu motor và hộp giảm tốc bị lệch tâm quá lớn, vòng đệm sẽ phải biến dạng nhiều hơn và có thể bị nóng, mòn hoặc phá hủy sớm.
4. Bảo vệ các thiết bị truyền động
Khi được lựa chọn và lắp đặt đúng, phần tử đàn hồi giúp giảm các tải động truyền trực tiếp sang bạc đạn, trục và hộp giảm tốc. Điều này góp phần nâng cao độ ổn định của toàn bộ hệ thống.
Khi nào cần thay vòng đệm khớp nối ROTEX?
Vòng đệm ROTEX là chi tiết chịu tải liên tục nên sẽ bị lão hóa theo thời gian. Không nên chỉ kiểm tra bằng mắt mà cần quan sát cả tình trạng vận hành của hệ thống.
Một số dấu hiệu thường gặp gồm:
- Vòng đệm bị nứt hoặc rách.
- Các cánh spider bị mòn, biến dạng hoặc biến dạng không đều.
- Elastomer có dấu hiệu chai cứng hoặc lão hóa.
- Xuất hiện tiếng ồn bất thường tại vị trí khớp nối.
- Rung động tăng so với trước.
- Khớp nối nóng bất thường.
- Motor hoặc hộp giảm tốc xuất hiện rung động sau khi tải thay đổi.
- Spider bị mòn lệch giữa các cánh.
Nếu vòng đệm mới thay nhưng hệ thống vẫn rung mạnh, nguyên nhân chưa chắc nằm ở chính spider. Cần kiểm tra thêm độ đồng tâm trục, sai lệch góc, khoảng cách giữa hai moay-ơ, tải làm việc, tốc độ quay và tình trạng bạc đạn.
Có nên chọn vòng đệm ROTEX cứng hơn để giảm hư hỏng?
Không nên lựa chọn chỉ dựa vào suy nghĩ “cứng hơn sẽ bền hơn”.
Spider cứng có khả năng truyền mô-men và độ cứng xoắn cao hơn, nhưng nếu hệ thống cần khả năng giảm rung tốt thì lựa chọn quá cứng có thể làm thay đổi đặc tính động học của truyền động.
Ngược lại, spider mềm hơn có khả năng hấp thụ dao động tốt hơn nhưng phải đảm bảo mô-men, tốc độ và điều kiện nhiệt độ nằm trong giới hạn cho phép.
Vì vậy, lựa chọn đúng phải dựa trên mô-men làm việc, mô-men cực đại, tốc độ quay, tải va đập, nhiệt độ môi trường và đặc tính rung động của máy.
Vòng đệm ROTEX 92 Shore A T-PUR có gì đáng chú ý?

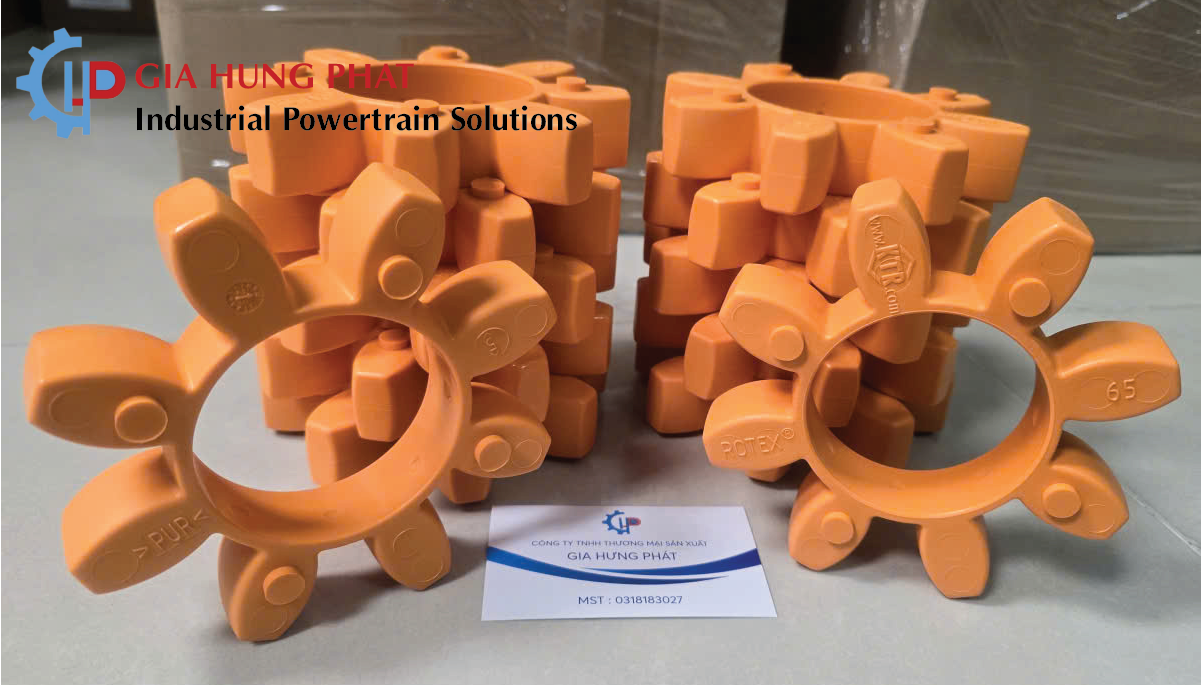

Đây là một trong những lựa chọn spider tiêu chuẩn phổ biến của dòng ROTEX. KTR công bố dữ liệu mô-men theo từng kích thước. Ví dụ, spider 92 Shore A T-PUR của ROTEX size 65 có mô-men định mức 625 Nm, mô-men cực đại 1.250 Nm và mô-men dao động 163 Nm theo bảng dữ liệu kỹ thuật của KTR. Với size 100, các giá trị tương ứng là 3.300 Nm, 6.600 Nm và 858 Nm.
Các con số này cho thấy không thể chọn vòng đệm chỉ dựa vào đường kính hoặc kích thước bên ngoài. Cần xác định đúng size ROTEX và cấp độ cứng của spider trước khi thay thế.
Đọc thêm: Vòng đệm KTR T-PUR có ưu điểm gì so với cao su thông thường?
Vòng đệm ROTEX và ROTEX GS có giống nhau không?
Đây là điểm cần đặc biệt lưu ý khi đặt hàng.
ROTEX Standard và ROTEX GS đều sử dụng spider elastomer nhưng thiết kế và mục đích ứng dụng không hoàn toàn giống nhau. ROTEX GS là dòng khớp nối servo không có độ rơ, trong đó spider được thiết kế kết hợp với hình dạng jaw của moay-ơ để tạo trạng thái tiền tải. KTR cung cấp nhiều cấp độ cứng spider cho ROTEX GS nhằm điều chỉnh độ cứng xoắn và đặc tính rung động.
Do đó, không nên mặc định spider ROTEX thường có thể thay thế trực tiếp cho ROTEX GS. Khi đặt hàng cần cung cấp chính xác model khớp nối, size và thông tin spider đang sử dụng.
Cách lựa chọn vòng đệm khớp nối ROTEX KTR
Để lựa chọn đúng vòng đệm, nên kiểm tra tối thiểu các thông tin sau:
1. Size ROTEX: Ví dụ ROTEX 28, 38, 42, 55, 65, 75, 90, 100…
2. Độ cứng spider: Xác định đúng Shore hardness theo yêu cầu của hệ thống.
3. Vật liệu: Kiểm tra T-PUR hoặc vật liệu tương ứng theo model.
4. Mô-men: So sánh mô-men làm việc và mô-men cực đại của máy với thông số spider.
5. Tốc độ quay: Tốc độ càng cao càng cần chú ý đến nhiệt độ và khả năng biến dạng của elastomer.
6. Nhiệt độ làm việc: Điều kiện nhiệt độ thực tế có ảnh hưởng trực tiếp đến tuổi thọ của vòng đệm.
7. Môi trường: Dầu, hóa chất, bụi, nhiệt và các yếu tố môi trường khác có thể ảnh hưởng đến elastomer.
KTR cung cấp công cụ configurator để lựa chọn loại và kích thước ROTEX phù hợp dựa trên yêu cầu kỹ thuật của ứng dụng.
Kết luận
Vòng đệm khớp nối ROTEX KTR là bộ phận nhỏ nhưng có vai trò rất quan trọng trong toàn bộ hệ truyền động. Không chỉ truyền mô-men, spider còn giúp giảm rung động xoắn, hấp thụ xung lực và hỗ trợ bù sai lệch giữa các trục.
Để khớp nối hoạt động ổn định, việc lựa chọn vòng đệm cần dựa trên size ROTEX, độ cứng Shore, mô-men, tốc độ quay, nhiệt độ và điều kiện tải thực tế, thay vì chỉ chọn theo kích thước giống với vòng đệm cũ.
Đặc biệt, khi thay thế vòng đệm cho hệ thống đang vận hành, nên xác định chính xác ROTEX Standard hay ROTEX GS, mã size và cấp độ cứng trước khi đặt hàng để tránh tình trạng lắp được nhưng khớp nối rung mạnh, nóng hoặc vòng đệm nhanh hỏng.
