Trong hệ thống truyền động cơ khí, đệm cao su khớp nối là bộ phận quan trọng giúp giảm rung, hấp thụ tải sốc và bảo vệ các chi tiết truyền động như motor, hộp số và bơm công nghiệp. Tùy theo từng loại khớp nối, đệm cao su có thể đóng vai trò trực tiếp trong truyền mô-men xoắn hoặc chỉ đóng vai trò giảm chấn phụ trợ. Dưới đây là các loại khớp nối phổ biến có sử dụng đệm giảm chấn khớp nối trong thực tế công nghiệp.
Các loại khớp nối sử dụng đệm cao su

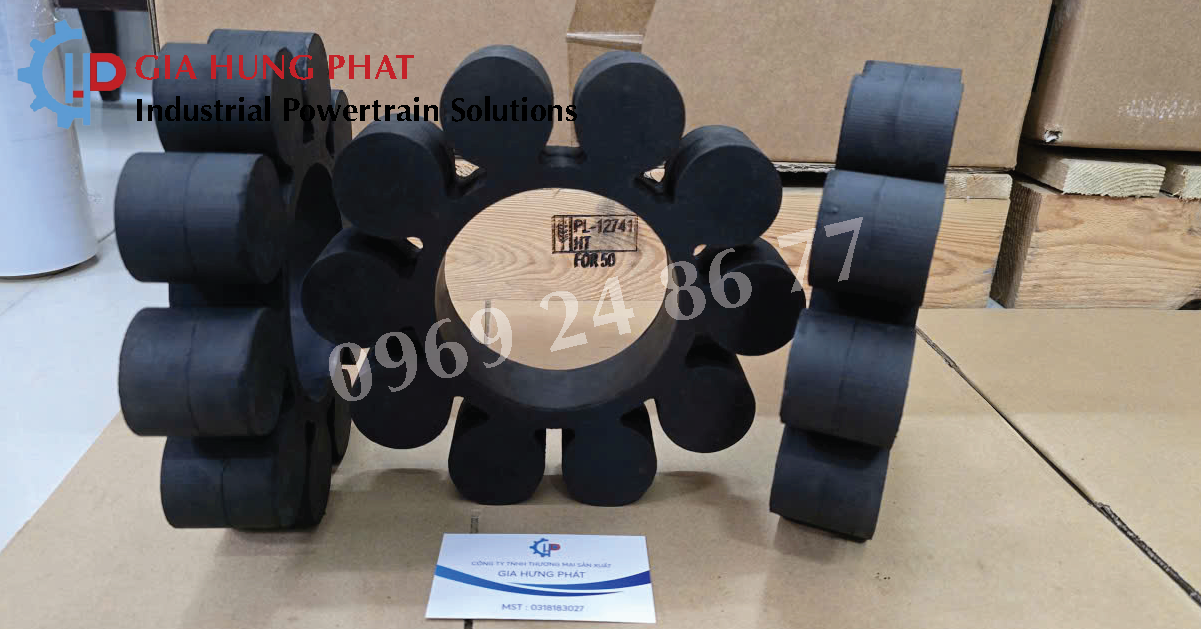

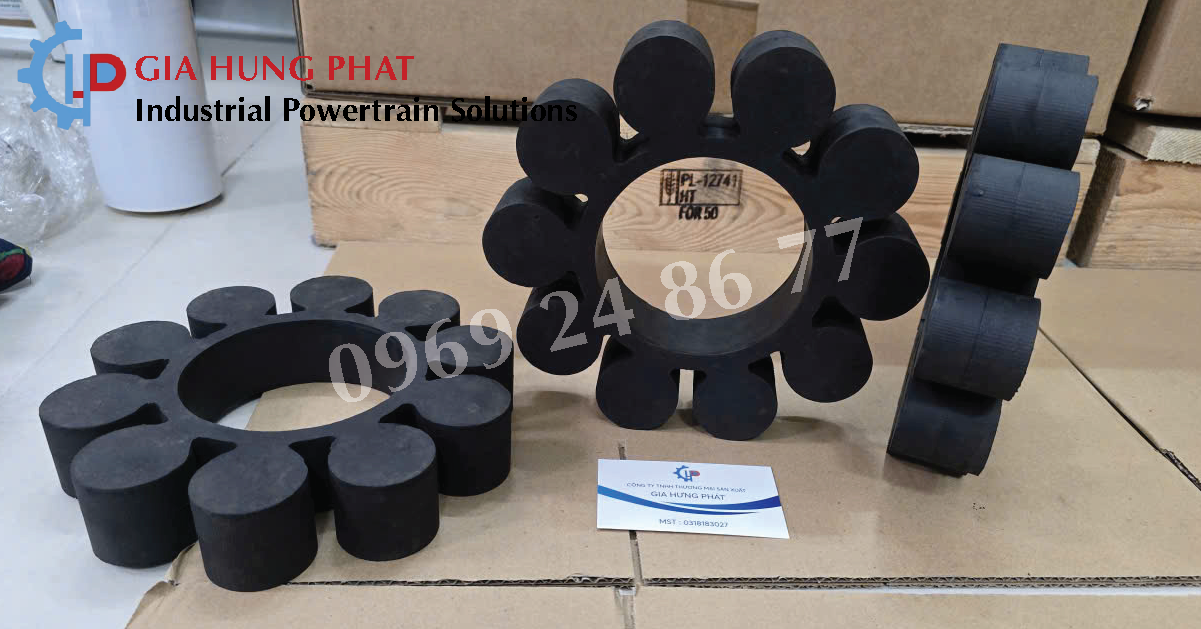

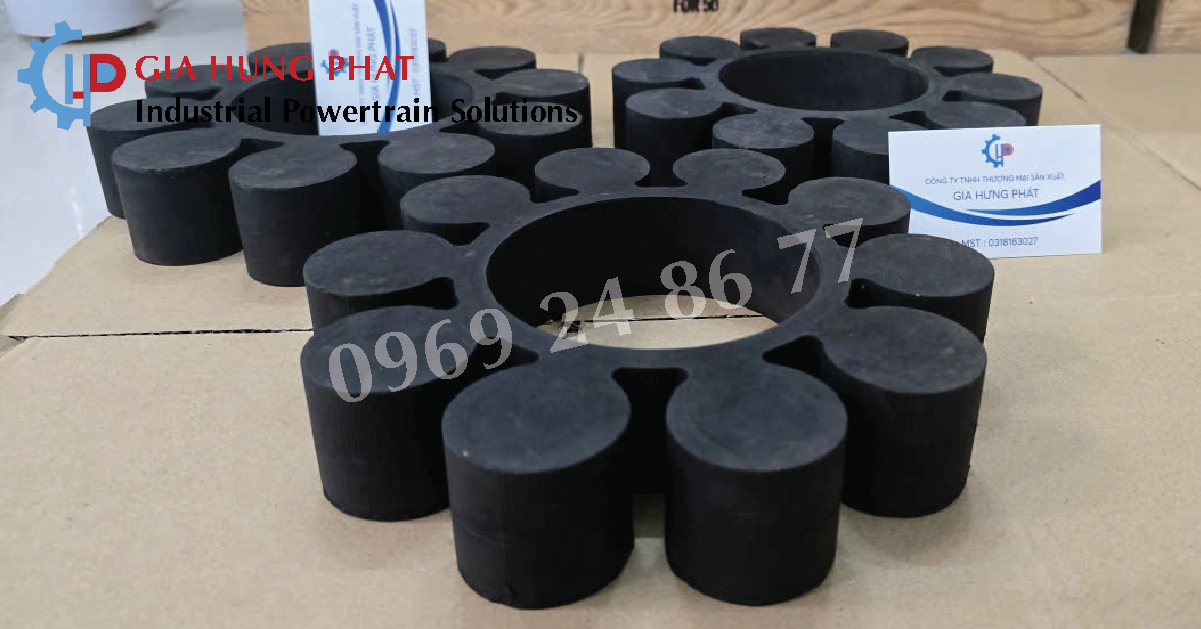

Khớp nối trục MT (Jaw coupling)
Khớp nối MT là dạng khớp nối vấu (jaw coupling) được sử dụng rất phổ biến trong công nghiệp.
- Có sử dụng đệm cao su khớp nối dạng spider (hình sao)
- Đệm nằm giữa hai hub kim loại dạng răng
Vai trò:
- Truyền mô-men xoắn từ motor sang máy công tác
- Giảm rung động trong quá trình vận hành
- Hấp thụ tải sốc khi khởi động và dừng máy
- Bù sai lệch trục nhỏ
Đây là dạng sử dụng đệm cao su trực tiếp và phổ biến nhất.
Tham khảo trang: Đệm cao su giảm chấn khớp nối MT
Khớp nối thủy lực YOX
Khớp nối YOX là loại khớp nối thủy lực dùng dầu để truyền mô-men xoắn.
- Có sử dụng vòng đệm cao su giảm chấn MT lắp kèm
- Đệm không tham gia truyền mô-men
Vai trò:
- Giảm rung động khi khởi động motor
- Hạn chế sốc cơ khí lên hệ thống
- Bảo vệ vỏ khớp nối và các chi tiết bên trong
- Giúp hệ thống vận hành êm hơn
Lưu ý: lực truyền chính là dầu thủy lực, không phải cao su.
Tham khảo trang: Đệm cao su giảm chấn khớp nối YOX
Khớp nối Rathi
Rathi Transpower là hãng sản xuất khớp nối công nghiệp đa dạng.

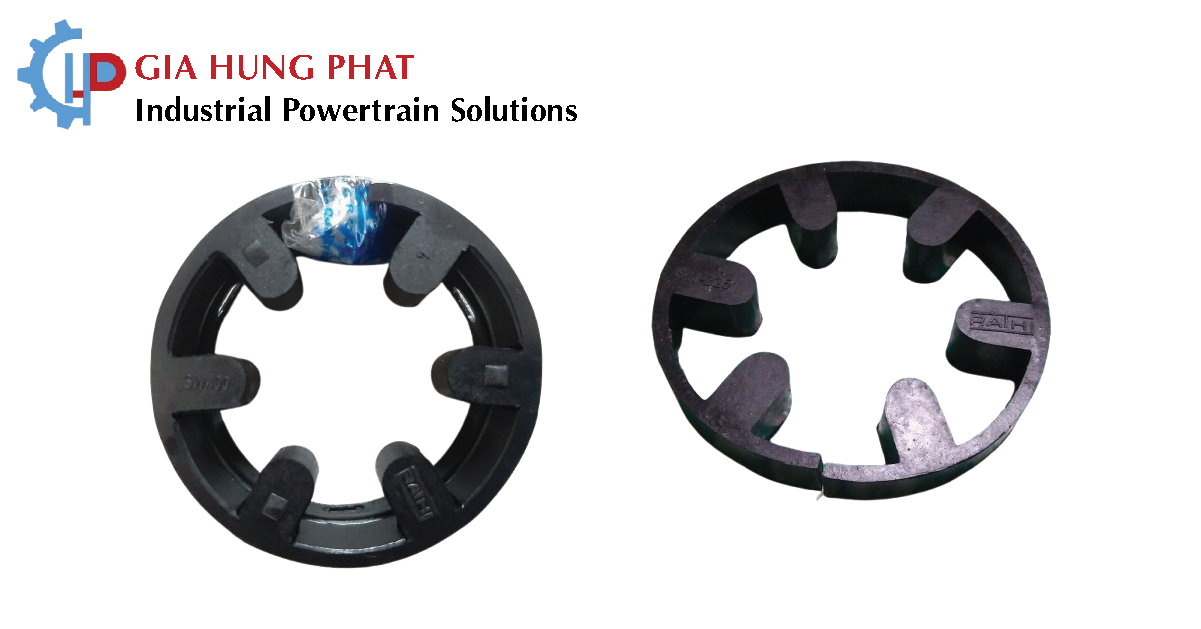

- Khớp nối jaw coupling → có đệm cao su khớp nối dạng spider
- Khớp nối tyre coupling → dùng vòng cao su lớn dạng lốp
- Khớp nối gear coupling → không dùng cao su
Vai trò:
- Giảm rung và tải sốc
- Bù sai lệch trục nhỏ
- Tăng độ êm khi vận hành
Đây là hãng có nhiều dòng sử dụng đệm cao su nhất.
Tham khảo trang: Đệm cao su giảm chấn khớp nối Rathi
Khớp nối MP Filtri
MP Filtri cung cấp các giải pháp cho hệ thống thủy lực và truyền động.
- Một số dòng coupling cho bơm thủy lực có sử dụng đệm cao su dạng spider
- Một số dòng khác dùng khớp nối kim loại hoặc đĩa đàn hồi
Vai trò:
- Giảm rung giữa motor và bơm
- Hấp thụ sai lệch nhỏ
- Tăng độ ổn định khi vận hành
Không phải toàn bộ sản phẩm đều dùng đệm cao su.
Tham khảo trang: Đệm cao su giảm chấn khớp nối MP Filtri
Khớp nối Flender
Flender là hãng khớp nối công nghiệp nặng của Đức.
Các dòng sử dụng đệm cao su:
- N-EUPEX pin coupling → có phần tử đàn hồi bằng cao su (elastomer)
- BIPEX jaw coupling → có đệm cao su giảm chấn
- RUPEX coupling → dùng bộ phận cao su dạng buffer/pin
Vai trò:
- Giảm rung và tải sốc
- Bù sai lệch trục
- Bảo vệ hệ truyền động trong tải nặng
Flender có sử dụng đệm cao su, nhưng chủ yếu trong dòng khớp nối pin và jaw, không dùng trong gear coupling.
Tham khảo trang: Đệm cao su giảm chấn khớp nối Flender
Khớp nối HRC Fenner
Khớp nối HRC là một trong những dòng khớp nối đàn hồi phổ biến nhất hiện nay, được thiết kế bởi Fenner (Anh Quốc). Đây là dòng khớp nối có sử dụng đệm cao su giảm chấn trung tâm.
Cấu tạo vòng đệm trong HRC Fenner
- 2 hub kim loại (gang hoặc thép)
- 1 vòng đệm cao su dạng spider / element
- Đệm nằm giữa hai hub
Theo thiết kế tiêu chuẩn:
- Vật liệu: cao su NBR (Nitrile Rubber)
- Có khả năng đàn hồi và chịu tải tốt
- Là bộ phận chính truyền mô-men xoắn trong khớp nối
Đệm cao su trong HRC không chỉ giảm chấn mà còn tham gia trực tiếp vào truyền lực
Các dòng HRC Fenner có sử dụng đệm cao su
- HRC 70 → HRC 280 (toàn bộ series tiêu chuẩn)
- Tất cả phiên bản:
- Type F
- Type H
- Type B
Tất cả đều dùng cùng một loại đệm cao su trung tâm (HRC element)
Tham khảo trang: Đệm cao su giảm chấn khớp nối HRC Fenner
Gia Hưng Phát – cung cấp vòng đệm khớp nối đầy đủ kích thước
Gia Hưng Phát là đơn vị chuyên cung cấp các loại đệm cao su khớp nối cho nhiều dòng khác nhau như MT, YOX, HRC, Rathi, Flender,… và các loại khớp nối công nghiệp phổ biến trên thị trường. Sản phẩm luôn có sẵn đa dạng kích thước, đảm bảo phù hợp cho nhiều các loại khớp nối khác nhau, giúp khách hàng dễ dàng thay thế nhanh chóng và đúng kỹ thuật, hạn chế tối đa thời gian dừng máy trong sản xuất.
Đệm cao su khớp nối được sử dụng rộng rãi trong các hệ thống truyền động nhằm giảm rung, hấp thụ tải sốc và bảo vệ thiết bị. Tuy nhiên, không phải tất cả khớp nối đều dùng cao su; chỉ các dòng khớp nối mềm hoặc hệ có yêu cầu giảm chấn mới sử dụng. Liên hệ với chúng tôi để được tư vấn thêm và cung cấp đệm cao su chính hãng, giá tốt.
