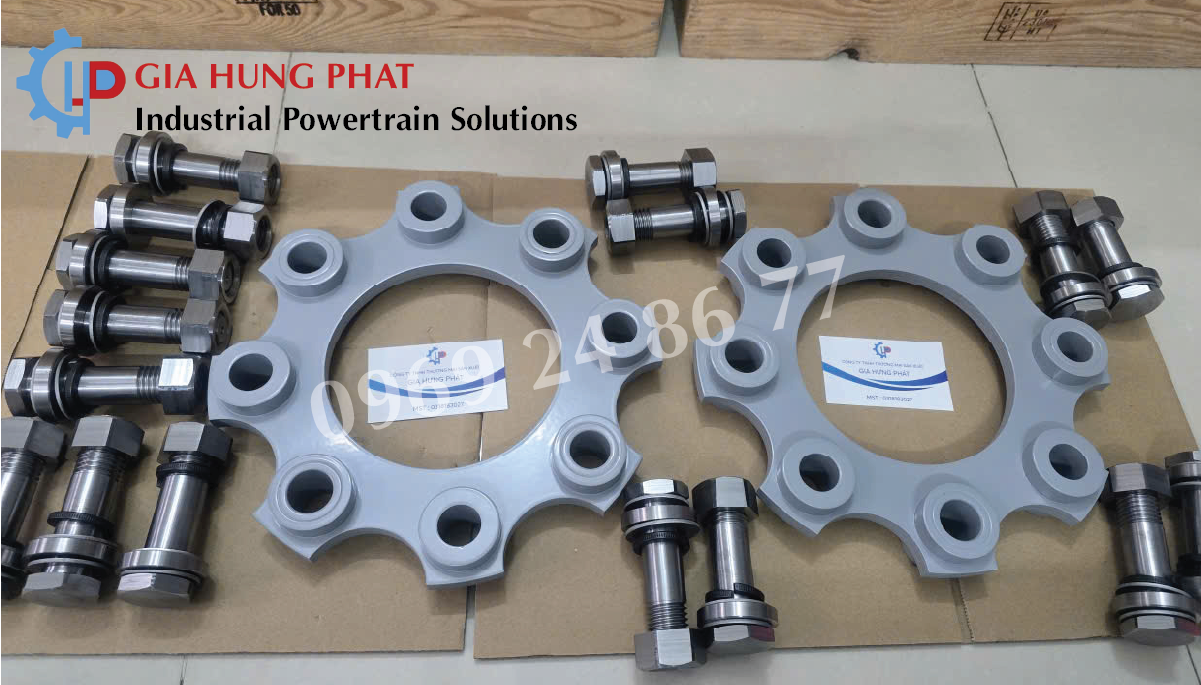

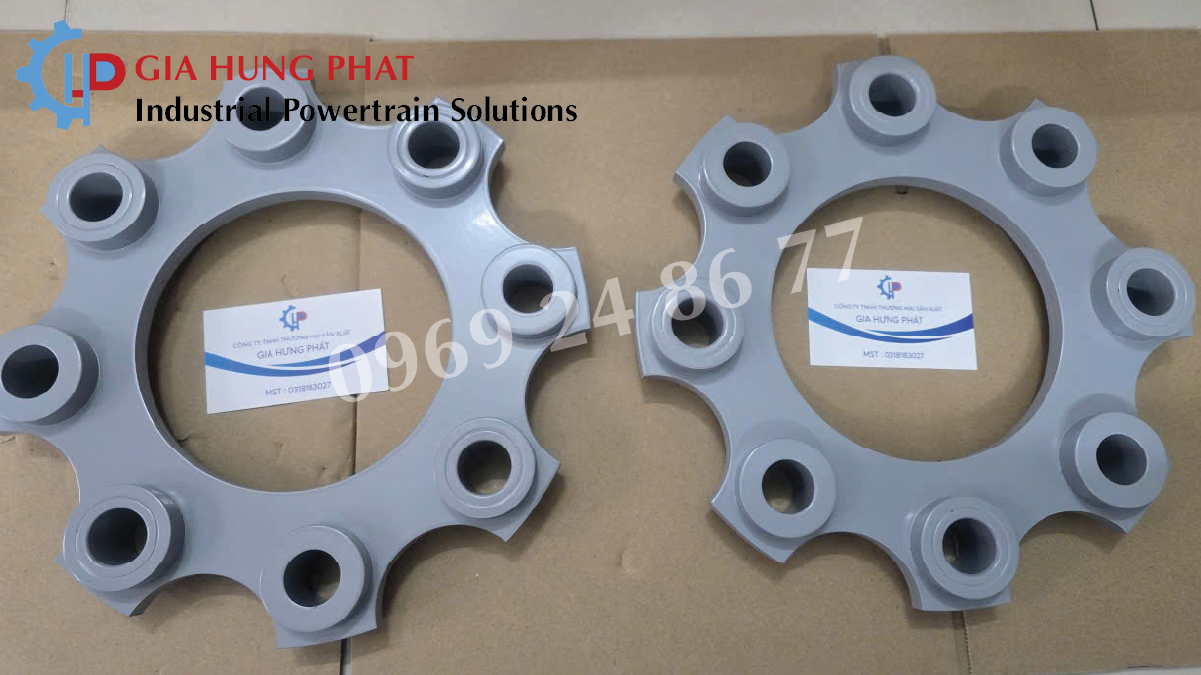

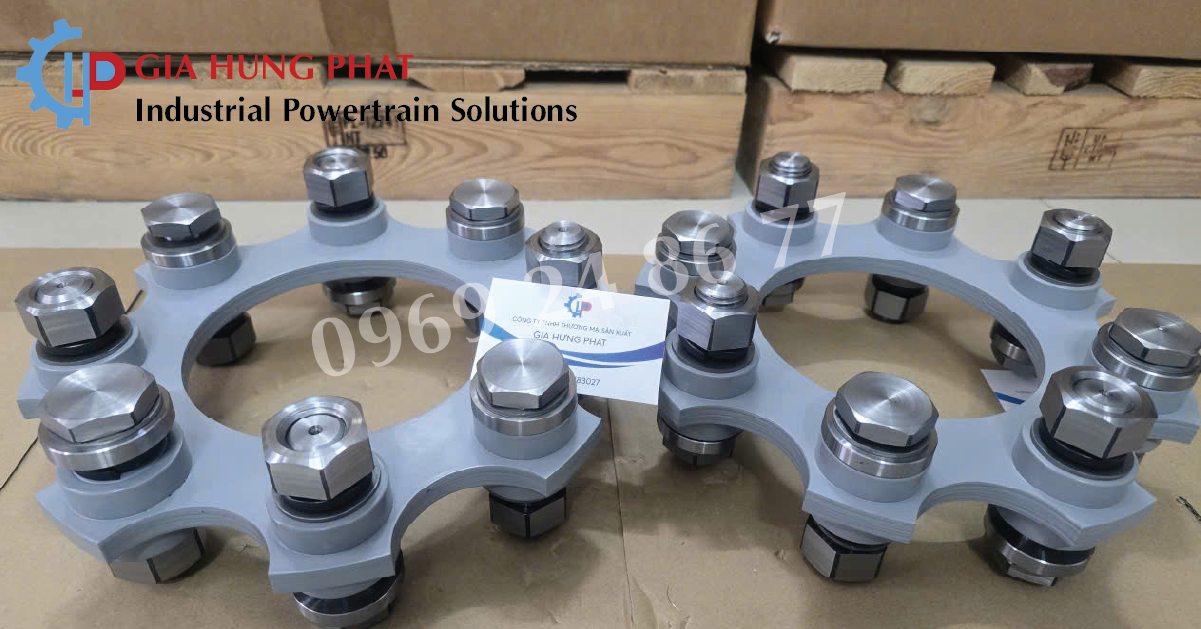

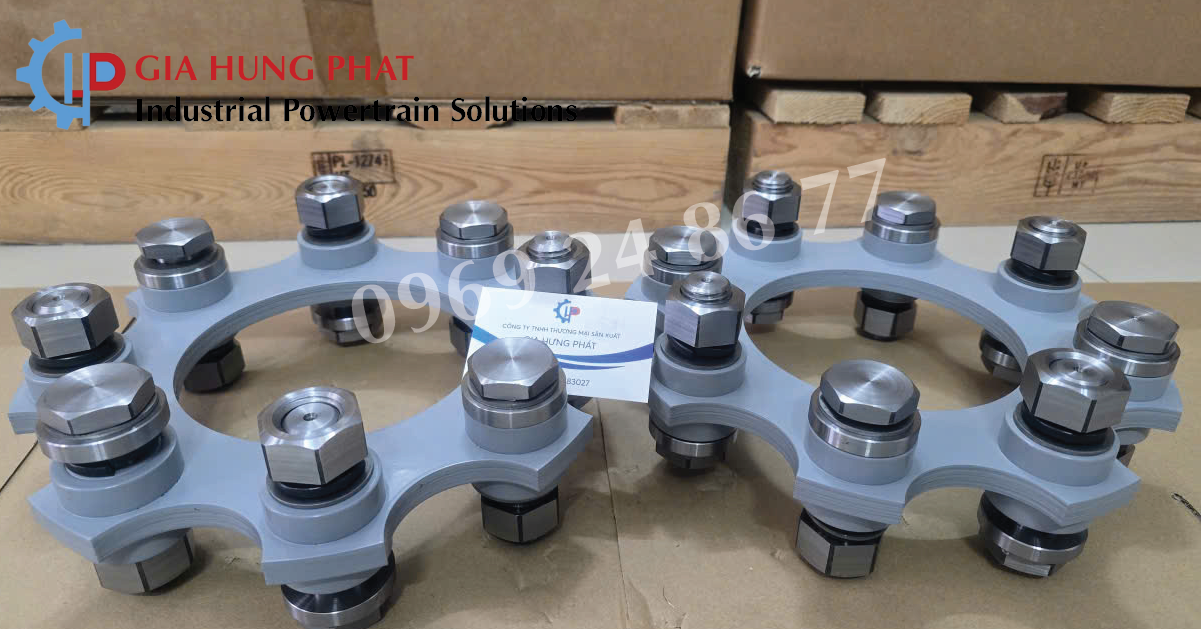

Đĩa khớp nối RADex KTR và ARPEX Flender là các dòng disc coupling sử dụng cụm đĩa thép đàn hồi để truyền mô-men giữa hai trục, đồng thời bù sai lệch trong giới hạn thiết kế. Đây là giải pháp được sử dụng trong nhiều hệ truyền động yêu cầu độ cứng xoắn cao, tốc độ quay lớn, độ tin cậy và khả năng làm việc ổn định. Gia Hưng Phát cung cấp đĩa khớp nối RADex KTR, ARPEX Flender và các loại khớp nối trục công nghiệp, phục vụ các hệ thống motor – hộp giảm tốc, máy bơm, máy nén, quạt, máy phát và nhiều thiết bị truyền động khác.
Đĩa khớp nối là gì?
Đĩa khớp nối, thường được gọi là Disc Coupling hoặc Disc Pack, là bộ phận đàn hồi bằng kim loại được sử dụng bên trong khớp nối trục dạng đĩa. Một disc pack thường gồm nhiều lá đĩa kim loại mỏng được ghép lại với nhau. Khi truyền mô-men, cụm đĩa chịu biến dạng đàn hồi để truyền chuyển động từ trục chủ động sang trục bị động.
Nhờ đặc tính đàn hồi của các lá đĩa, khớp nối có thể bù một số sai lệch giữa hai trục mà không cần sử dụng cao su hoặc polyurethane. Đây là điểm khác biệt quan trọng giữa disc coupling với các loại khớp nối đàn hồi sử dụng elastomer như ROTEX, HRC hoặc N-EUPEX.
Đĩa khớp nối RADex KTR
RADex là dòng khớp nối đĩa của KTR được thiết kế cho các hệ truyền động công nghiệp yêu cầu khả năng truyền mô-men ổn định và bù sai lệch giữa các trục.
KTR phát triển nhiều cấu hình RADex khác nhau để đáp ứng các yêu cầu về đường kính trục, khoảng cách giữa hai trục, tốc độ quay và điều kiện lắp đặt.
Một hệ thống RADex điển hình gồm hub, disc pack và các chi tiết liên kết, trong đó disc pack là bộ phận trực tiếp thực hiện chức năng truyền mô-men và bù sai lệch.
Ưu điểm của đĩa khớp nối RADex KTR
- Sử dụng disc pack bằng thép.
- Không sử dụng elastomer.
- Không cần bôi trơn.
- Độ cứng xoắn cao.
- Có khả năng bù sai lệch theo thiết kế.
- Phù hợp với nhiều ứng dụng tốc độ cao.
- Cấu tạo gọn và có nhiều lựa chọn cấu hình.
- Phù hợp với các hệ thống yêu cầu độ tin cậy cao.
Đặc biệt, do không sử dụng phần tử cao su, RADex không bị giới hạn tuổi thọ theo cơ chế lão hóa elastomer như các loại khớp nối cao su. Tuy nhiên, disc pack vẫn là bộ phận chịu ứng suất lặp lại, vì vậy cần kiểm tra định kỳ khi thiết bị làm việc trong điều kiện tải nặng hoặc tốc độ cao.
Đĩa khớp nối ARPEX Flender
ARPEX là dòng disc coupling của Flender, được sử dụng cho nhiều hệ thống truyền động công nghiệp.
Khớp nối ARPEX sử dụng các cụm đĩa thép để truyền mô-men và bù sai lệch. Thiết kế này mang lại độ cứng xoắn cao, phù hợp với các hệ thống cần truyền động chính xác và ổn định.
ARPEX có nhiều series và kích thước khác nhau. Do đó, việc lựa chọn cần dựa trên thông số thực tế của máy thay vì chỉ dựa vào đường kính trục.
Ưu điểm của đĩa khớp nối ARPEX Flender
- Độ cứng xoắn cao.
- Không sử dụng cao su hoặc polyurethane.
- Không yêu cầu bôi trơn.
- Khả năng làm việc ở tốc độ quay cao.
- Bù sai lệch trục trong giới hạn thiết kế.
- Có nhiều cấu hình và kích thước.
- Phù hợp với các hệ truyền động công nghiệp yêu cầu độ tin cậy cao.
ARPEX thường được xem xét trong các ứng dụng như máy nén, máy bơm, quạt, máy phát, turbine và các hệ thống truyền động tốc độ cao.
So sánh đĩa khớp nối RADex KTR và ARPEX Flender
RADex KTR và ARPEX Flender đều thuộc nhóm disc coupling, vì vậy nguyên lý hoạt động tương đối giống nhau.
| Tiêu chí | RADex KTR | ARPEX Flender |
|---|---|---|
| Loại khớp nối | Disc coupling | Disc coupling |
| Phần tử truyền mô-men | Disc pack thép | Disc pack thép |
| Elastomer | Không | Không |
| Bôi trơn | Không cần | Không cần |
| Độ cứng xoắn | Cao | Cao |
| Bù sai lệch | Có, theo thiết kế | Có, theo thiết kế |
| Ứng dụng tốc độ cao | Có | Có |
| Cấu hình | Nhiều lựa chọn | Nhiều series |
| Lựa chọn theo | Torque, RPM, bore, misalignment | Torque, RPM, bore, misalignment |
Điểm quan trọng là không nên thay thế RADex bằng ARPEX hoặc ngược lại chỉ vì hai loại có kích thước gần giống nhau. Cần kiểm tra toàn bộ thông số kỹ thuật trước khi thay thế.
Đĩa khớp nối có tác dụng gì?
Truyền mô-men giữa hai trục
Chức năng chính của disc pack là truyền mô-men từ trục dẫn động sang trục bị dẫn động.
Khác với coupling cao su, mô-men được truyền thông qua các lá đĩa kim loại và hệ thống liên kết cơ khí.
Bù sai lệch trục
Trong quá trình vận hành, hai trục có thể xuất hiện sai lệch do lắp đặt, biến dạng nền móng hoặc giãn nở nhiệt.
Disc pack có thể biến dạng đàn hồi để bù một phần sai lệch này.
Tuy nhiên, không nên sử dụng khả năng bù sai lệch của disc coupling để thay thế cho công tác căn chỉnh trục. Sai lệch càng lớn thì ứng suất trên disc pack càng cao và tuổi thọ càng giảm.
Duy trì độ cứng xoắn cao
Đây là một ưu điểm quan trọng của disc coupling.
Độ cứng xoắn cao giúp chuyển động giữa hai trục được truyền chính xác, phù hợp với các hệ thống yêu cầu đồng bộ chuyển động và phản hồi nhanh.
Phù hợp với tốc độ quay cao
Đối với các hệ thống quay tốc độ cao, việc sử dụng coupling có thiết kế phù hợp là rất quan trọng.
RADex KTR và ARPEX Flender đều có những cấu hình dành cho các ứng dụng tốc độ cao. Tuy nhiên, giới hạn RPM cụ thể phải được xác định theo model, size và cấu hình thực tế.
Khi nào nên sử dụng đĩa khớp nối RADex hoặc ARPEX?
Disc coupling đặc biệt phù hợp khi hệ thống có những yêu cầu như:
- Tốc độ quay cao.
- Cần độ cứng xoắn lớn.
- Cần truyền động chính xác.
- Không muốn sử dụng elastomer.
- Không muốn bôi trơn định kỳ.
- Môi trường có nhiệt độ cao.
- Cần giảm công việc bảo trì.
- Khoảng cách giữa hai trục yêu cầu cấu hình spacer.
- Hệ thống có yêu cầu cao về độ tin cậy.
Một số ứng dụng tiêu biểu gồm:
Motor → Gearbox
Motor → Pump
Motor → Compressor
Motor → Fan
Motor → Generator
Turbine → Generator
Drive system trong nhà máy thép
Đĩa khớp nối RADex KTR, ARPEX Flender dùng cho nhà máy thép
Trong các dây chuyền sản xuất thép, nhiều thiết bị làm việc liên tục với tải lớn và tốc độ quay cao. Một sự cố tại khớp nối có thể dẫn đến dừng máy và ảnh hưởng đến toàn bộ dây chuyền.
Disc coupling là một trong những lựa chọn phù hợp cho những hệ thống yêu cầu độ cứng xoắn cao, truyền động ổn định và khả năng chịu tốc độ lớn.
Đặc biệt, khi hệ thống có hiện tượng thermal growth, việc lựa chọn đúng cấu hình disc coupling và kiểm tra khả năng bù chuyển vị dọc trục là rất quan trọng.
Gia Hưng Phát có thể hỗ trợ lựa chọn RADex KTR và ARPEX Flender dựa trên thông số thực tế của thiết bị.
Cách lựa chọn đĩa khớp nối RADex KTR và ARPEX Flender
Để lựa chọn chính xác, cần cung cấp càng đầy đủ thông tin càng tốt.
1. Công suất motor
Công suất motor là cơ sở để tính mô-men truyền động.
Công thức tham khảo:
T = 9550 × P / n
Trong đó:
- T: mô-men, Nm.
- P: công suất, kW.
- n: tốc độ, RPM.
Tuy nhiên, không nên chọn coupling chỉ dựa trên mô-men danh nghĩa. Cần tính thêm hệ số tải và các điều kiện vận hành thực tế.
2. Tốc độ quay
RPM càng cao thì yêu cầu đối với độ chính xác và cân bằng động càng lớn.
Đối với ứng dụng tốc độ cao, cần xác định chính xác giới hạn tốc độ của model RADex hoặc ARPEX đang lựa chọn.
3. Đường kính trục
Cần xác định đường kính trục của cả hai phía:
- Trục motor.
- Trục gearbox hoặc máy công tác.
Nếu hai trục có đường kính khác nhau, cần lựa chọn hub phù hợp.
4. Khoảng cách giữa hai trục
Thông số DBSE – Distance Between Shaft Ends đặc biệt quan trọng đối với cấu hình có spacer.
Khoảng cách này ảnh hưởng đến chiều dài spacer và cấu hình disc coupling.
5. Sai lệch trục
Cần kiểm tra:
- Angular misalignment.
- Parallel misalignment.
- Axial displacement.
Đối với hệ thống có nhiệt độ cao, cần tính đến thermal expansion/thermal growth khi thiết kế.
6. Điều kiện tải
Ngoài tải ổn định, cần xác định thiết bị có:
- Khởi động thường xuyên.
- Tải va đập.
- Đảo chiều.
- Thay đổi tải liên tục.
- Dừng khẩn cấp.
Hay không. Những điều kiện này ảnh hưởng đến việc lựa chọn hệ số an toàn và kích thước coupling.
Vì sao đĩa khớp nối bị gãy?
Một trong những dạng hư hỏng nghiêm trọng nhất của disc coupling là nứt hoặc gãy disc pack.
Một số nguyên nhân thường gặp:
Căn chỉnh trục không chính xác: Disc pack phải chịu biến dạng lớn liên tục.
Quá tải: Mô-men thực tế vượt quá khả năng thiết kế của coupling.
Tải dao động: Tải thay đổi liên tục tạo ra ứng suất chu kỳ trên các lá đĩa.
Thermal growth: Chuyển vị dọc trục không được tính toán chính xác.
Lắp đặt sai: Khoảng cách trục hoặc lực siết bulông không đúng.
Tháo lắp không đúng kỹ thuật: Disc pack bị biến dạng hoặc hư hỏng trong quá trình bảo trì.
Vì vậy, khi disc coupling bị hỏng, không nên chỉ thay disc pack mới mà không tìm nguyên nhân gốc.
Gia Hưng Phát cung cấp đĩa khớp nối RADex KTR và ARPEX Flender
Gia Hưng Phát cung cấp đĩa khớp nối RADex KTR, ARPEX Flender cho các hệ thống truyền động công nghiệp.
Ngoài cung cấp sản phẩm, Gia Hưng Phát có thể hỗ trợ xác định cấu hình disc coupling dựa trên thông số thiết bị như:
- Công suất motor.
- RPM.
- Đường kính trục.
- Mô-men làm việc.
- Mô-men cực đại.
- DBSE.
- Sai lệch trục.
- Nhiệt độ vận hành.
- Thermal growth.
- Điều kiện tải.
- Không gian lắp đặt.
Đối với các nhà máy thép, xi măng, nhiệt điện, hóa chất, dầu khí và các dây chuyền sản xuất công nghiệp, lựa chọn đúng disc coupling giúp nâng cao độ ổn định của hệ truyền động và hạn chế các sự cố liên quan đến khớp nối.
Kết luận
Đĩa khớp nối RADex KTR và ARPEX Flender là giải pháp phù hợp cho những hệ thống yêu cầu độ cứng xoắn cao, tốc độ quay lớn, truyền động chính xác và không sử dụng phần tử elastomer.
Tuy nhiên, để lựa chọn đúng sản phẩm, không nên chỉ dựa vào đường kính trục hoặc model khớp nối cũ. Cần kiểm tra đồng thời mô-men, tốc độ, bore, DBSE, sai lệch trục, thermal growth và điều kiện tải.
Gia Hưng Phát cung cấp RADex KTR, ARPEX Flender và các loại khớp nối trục công nghiệp, hỗ trợ lựa chọn theo thông số thực tế của từng hệ thống.
