Khớp nối đĩa Disc Coupling (Disc Coupling) là loại khớp nối trục sử dụng các cụm đĩa kim loại mỏng để liên kết hai trục quay, đồng thời cho phép bù sai lệch giữa trục chủ động và trục bị động. Nhờ kết cấu không sử dụng chi tiết đàn hồi bằng cao su, Disc Coupling có khả năng làm việc ổn định ở tốc độ cao, truyền mô-men chính xác và phù hợp với nhiều hệ thống máy công nghiệp.
Gia Hưng Phát là đơn vị cung cấp và phân phối các dòng khớp nối đĩa Disc Coupling phục vụ máy móc công nghiệp, dây chuyền sản xuất, động cơ, hộp giảm tốc, bơm, quạt, máy nén và các hệ thống truyền động yêu cầu độ chính xác cao.
1. Khớp nối đĩa Disc Coupling là gì?
Disc Coupling hay khớp nối đĩa là một dạng khớp nối cơ khí dùng các lá đĩa kim loại được ghép thành từng pack để truyền mô-men xoắn giữa hai trục.
Trong quá trình vận hành, hai trục có thể xuất hiện sai lệch nhất định do quá trình lắp đặt, giãn nở nhiệt, tải trọng hoặc biến dạng của thiết bị. Cụm đĩa của Disc Coupling có khả năng biến dạng đàn hồi theo phương thích hợp để bù các sai lệch này mà vẫn duy trì khả năng truyền mô-men.
Khác với khớp nối cao su đàn hồi, Disc Coupling không sử dụng spider hoặc phần tử cao su làm chi tiết truyền động chính. Đây là một trong những lý do loại khớp nối này thường được lựa chọn cho các hệ thống cần tốc độ quay cao, độ chính xác cao và độ ổn định lâu dài.
2. Cấu tạo của Disc Coupling
Một bộ khớp nối đĩa thường gồm các thành phần chính:
2.1. Cụm đĩa kim loại
Đây là bộ phận quan trọng nhất của Disc Coupling. Các lá đĩa mỏng thường được chế tạo từ vật liệu kim loại có độ bền và khả năng chịu mỏi cao.
Các lá đĩa được xếp thành cụm và liên kết với các flange hoặc spacer. Khi trục hoạt động, cụm đĩa chịu biến dạng đàn hồi để bù sai lệch giữa hai trục.
2.2. Hub
Hub được lắp vào trục của động cơ, hộp số, bơm hoặc thiết bị công tác.
Tùy thiết kế, hub có thể sử dụng then, vít định vị, locking assembly hoặc các phương pháp liên kết trục khác.

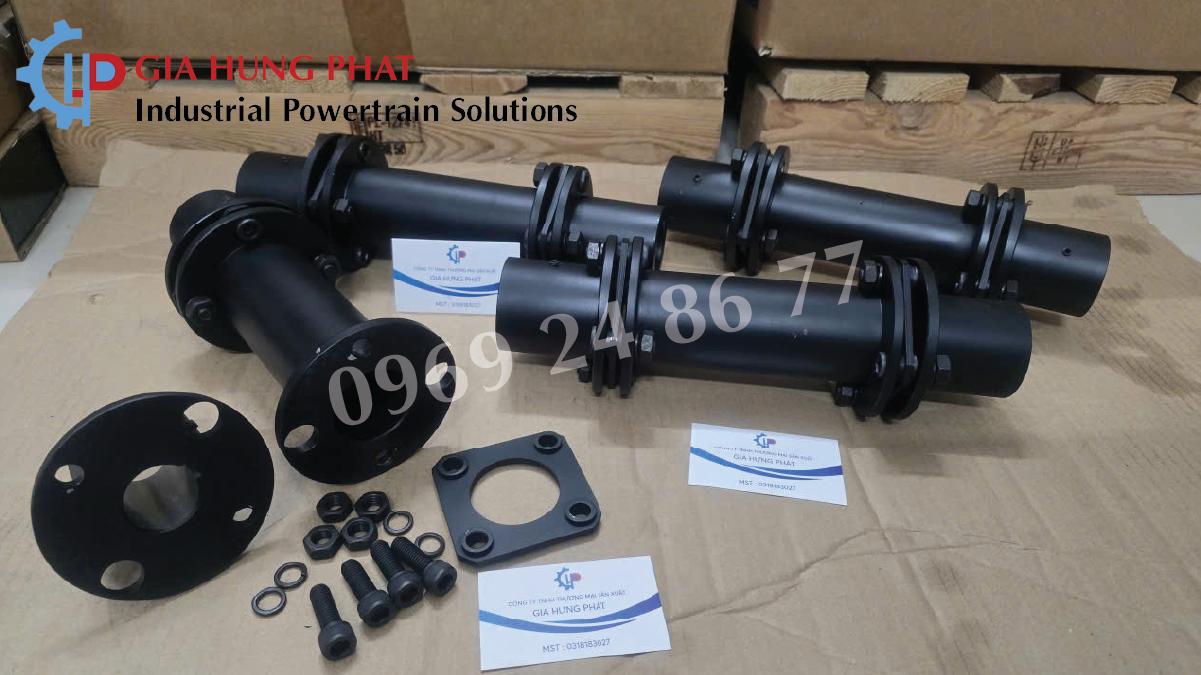

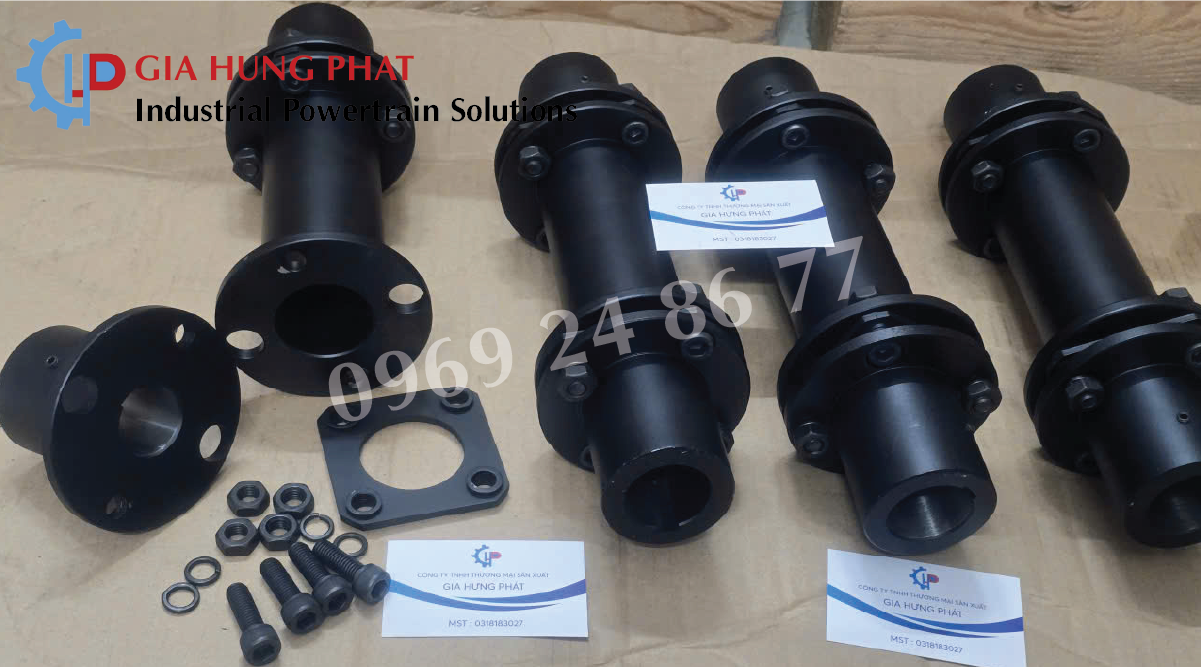

2.3. Spacer
Một số dòng Disc Coupling sử dụng spacer để tạo khoảng cách giữa hai thiết bị.
Chiều dài spacer có thể được thiết kế theo yêu cầu của hệ thống, đồng thời giúp việc tháo lắp và bảo trì thiết bị thuận tiện hơn.
2.4. Bulông và bộ phận liên kết
Bulông, đai ốc và các chi tiết liên kết giữ vai trò cố định cụm đĩa với hub hoặc flange.
Đối với các hệ thống tốc độ cao, việc siết bulông đúng mô-men và lắp đặt đúng kỹ thuật rất quan trọng để hạn chế rung động và ảnh hưởng đến tuổi thọ của Disc Coupling.
3. Nguyên lý hoạt động của khớp nối đĩa
Disc Coupling truyền mô-men xoắn từ trục chủ động sang trục bị động thông qua hub, cụm đĩa và các bộ phận liên kết.
Khi hai trục không hoàn toàn đồng tâm, cụm đĩa có thể thực hiện biến dạng đàn hồi để hấp thụ một phần sai lệch.
Disc Coupling thường có khả năng bù ba dạng sai lệch chính:
- Sai lệch góc (Angular Misalignment)
- Sai lệch song song/lệch tâm (Parallel Misalignment)
- Sai lệch dọc trục (Axial Misalignment)
Khả năng bù sai lệch thực tế phụ thuộc vào thiết kế từng model và giới hạn kỹ thuật do nhà sản xuất quy định.
4. Ưu điểm của Disc Coupling
4.1. Truyền mô-men xoắn chính xác
Do sử dụng cụm đĩa kim loại thay vì phần tử cao su, Disc Coupling có độ cứng xoắn tương đối cao và phản ứng truyền động nhanh.
Đặc điểm này phù hợp với những hệ thống cần kiểm soát chuyển động chính xác.
4.2. Phù hợp với tốc độ quay cao
Kết cấu Disc Coupling có thể được thiết kế để làm việc ở tốc độ cao với độ cân bằng động phù hợp.
Vì vậy, loại khớp nối này thường xuất hiện trong các ứng dụng như máy nén, turbine, quạt tốc độ cao, máy phát, bơm và các hệ thống truyền động chính xác.
4.3. Không cần sử dụng cao su đàn hồi
Disc Coupling không phụ thuộc vào spider hoặc vòng đệm cao su để truyền mô-men.
Do đó, các vấn đề liên quan đến lão hóa, chai cứng hoặc biến chất của vật liệu đàn hồi không phải là yếu tố chính quyết định tuổi thọ của khớp nối.
4.4. Bù sai lệch trục
Cụm đĩa cho phép khớp nối thích ứng với một mức sai lệch nhất định giữa hai trục.
Tuy nhiên, Disc Coupling không phải giải pháp để bù sai lệch lắp đặt quá lớn. Việc căn chỉnh trục vẫn cần được thực hiện chính xác trước khi vận hành.
4.5. Có thể sử dụng trong môi trường công nghiệp
Disc Coupling có cấu tạo kim loại, phù hợp với nhiều môi trường làm việc công nghiệp khi lựa chọn đúng vật liệu và cấu hình.
Đây là lý do sản phẩm được ứng dụng trong nhiều dây chuyền sản xuất có yêu cầu cao về độ tin cậy của hệ thống truyền động.
5. Disc Coupling được sử dụng ở đâu?
Khớp nối đĩa được ứng dụng trong nhiều loại máy móc công nghiệp như:

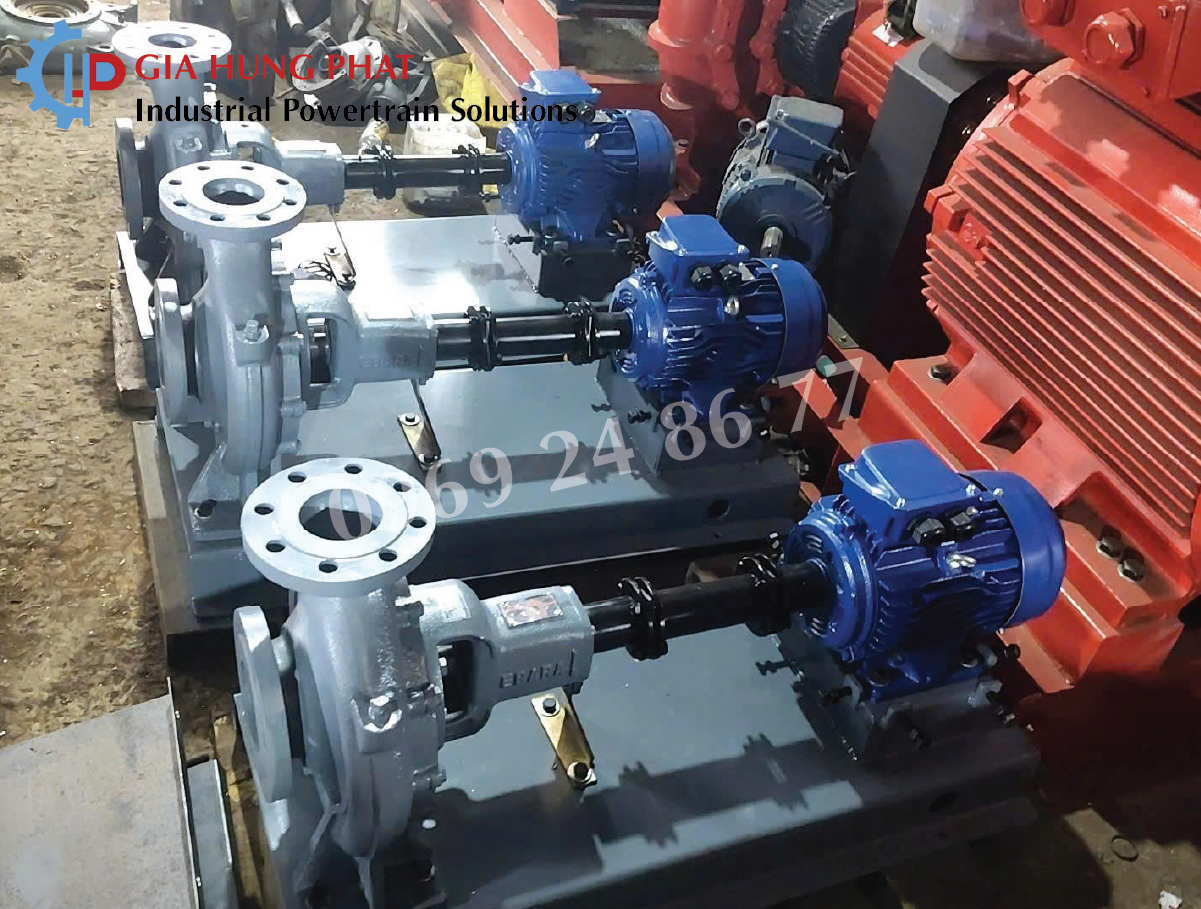

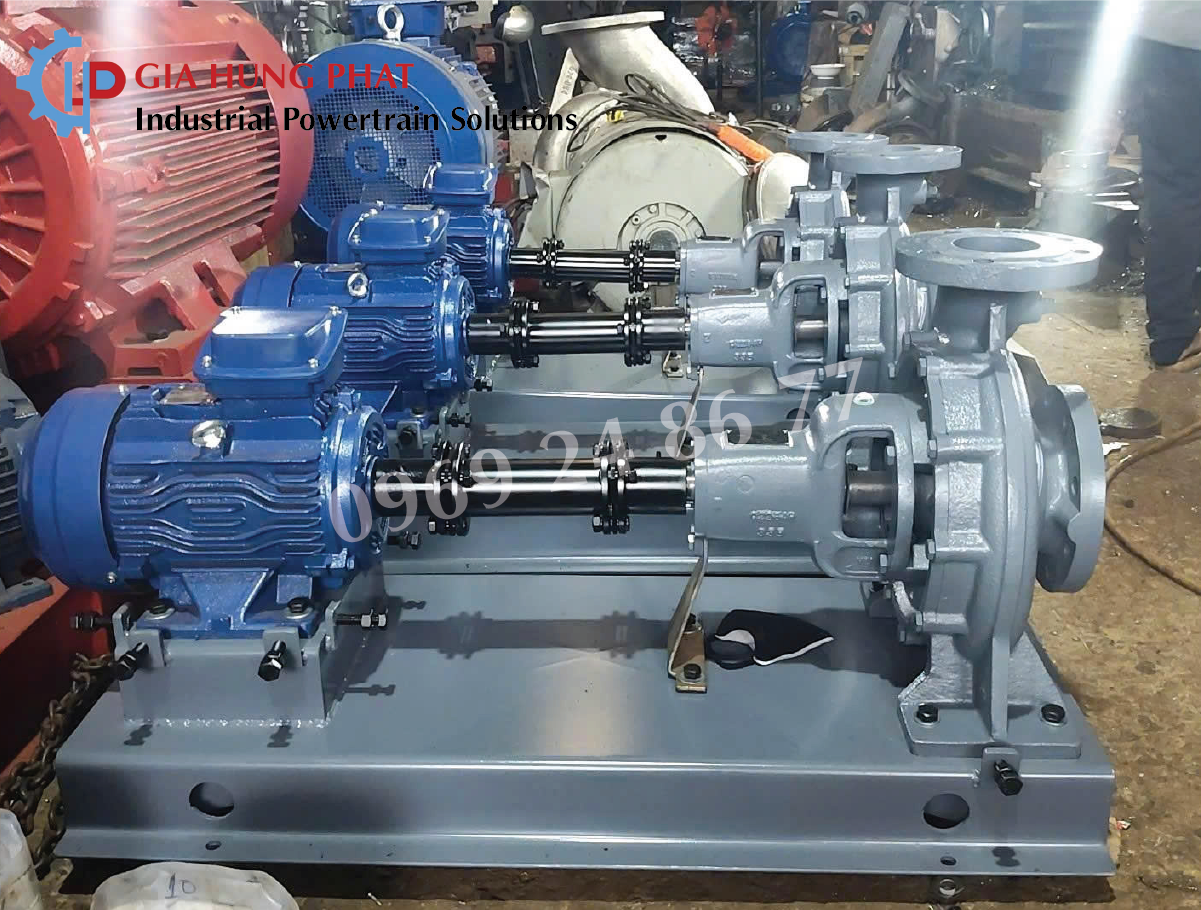

- Động cơ điện và hộp giảm tốc.
- Bơm công nghiệp.
- Quạt công nghiệp.
- Máy nén khí và máy nén công nghiệp.
- Máy phát điện.
- Turbine và thiết bị quay tốc độ cao.
- Máy công cụ CNC.
- Servo motor và hệ thống truyền động chính xác.
- Dây chuyền sản xuất thép.
- Thiết bị cán thép và máy móc công nghiệp nặng.
- Các hệ thống truyền động yêu cầu tốc độ cao.
Việc lựa chọn model cần dựa trên mô-men xoắn, tốc độ quay, đường kính trục, sai lệch cho phép, khoảng cách giữa hai trục và điều kiện làm việc thực tế.
6. Disc Coupling khác gì khớp nối cao su?
Disc Coupling và khớp nối cao su đàn hồi đều có khả năng bù sai lệch trục nhưng đặc tính làm việc khác nhau.
| Tiêu chí | Disc Coupling | Khớp nối cao su |
|---|---|---|
| Phần tử truyền động | Đĩa kim loại | Phần tử đàn hồi |
| Độ cứng xoắn | Cao | Thấp hơn |
| Khả năng giảm chấn | Thấp hơn | Tốt |
| Làm việc tốc độ cao | Phù hợp | Tùy dòng |
| Độ chính xác truyền động | Cao | Tùy loại |
| Ảnh hưởng lão hóa cao su | Không | Có |
| Bù sai lệch | Có | Có |
| Ứng dụng | Tốc độ cao, chính xác | Giảm rung, giảm chấn |
Vì vậy, không nên lựa chọn Disc Coupling chỉ dựa trên công suất động cơ. Cần xem xét đặc tính tải và yêu cầu thực tế của toàn bộ hệ thống.
7. Cách lựa chọn khớp nối đĩa Disc Coupling
Đây là bước quan trọng để tránh tình trạng khớp nối bị quá tải, rung động hoặc giảm tuổi thọ.
7.1. Xác định mô-men xoắn
Trước tiên cần xác định mô-men xoắn làm việc của hệ thống.
Không nên lựa chọn khớp nối chỉ dựa vào công suất motor. Cùng một công suất nhưng tốc độ khác nhau sẽ tạo ra mô-men xoắn khác nhau.
Ngoài mô-men làm việc, cần xem xét hệ số tải, tải va đập, chu kỳ vận hành và các điều kiện đặc biệt của máy.
7.2. Kiểm tra tốc độ quay
Tốc độ vận hành phải nằm trong giới hạn cho phép của model Disc Coupling.
Đối với hệ thống tốc độ cao, cần đặc biệt quan tâm đến cân bằng động và độ chính xác khi lắp đặt.
7.3. Kiểm tra đường kính trục
Đường kính bore của hub phải phù hợp với trục động cơ và trục máy công tác.
Nếu đường kính trục thay đổi, cần lựa chọn đúng kích thước hub hoặc giải pháp lắp đặt tương ứng.
7.4. Kiểm tra sai lệch trục
Cần xác định:
- Sai lệch góc.
- Sai lệch song song.
- Sai lệch dọc trục.
Không nên sử dụng khả năng bù sai lệch của Disc Coupling để thay thế cho việc căn chỉnh trục.
7.5. Kiểm tra khoảng cách giữa hai trục
Khoảng cách giữa hai đầu trục ảnh hưởng đến việc lựa chọn spacer và cấu hình khớp nối.
Đối với các hệ thống có khoảng cách trục lớn, cần sử dụng đúng cấu hình được nhà sản xuất thiết kế.
8. Những lỗi thường gặp khi sử dụng Disc Coupling
Một số lỗi trong quá trình lắp đặt có thể làm giảm đáng kể tuổi thọ của khớp nối.
Lắp đặt sai tâm
Sai lệch vượt quá giới hạn thiết kế khiến cụm đĩa phải chịu biến dạng lớn hơn mức cho phép.
Siết bulông không đúng
Bulông quá lỏng có thể gây chuyển động tương đối và rung động. Ngược lại, siết quá mức hoặc sai quy trình cũng có thể ảnh hưởng đến cụm đĩa và ren.
Không kiểm tra độ đồng tâm
Việc bỏ qua bước căn chỉnh trục là một trong những nguyên nhân thường gặp dẫn đến rung động và tải phụ lên ổ bi.
Chọn khớp nối quá nhỏ
Khớp nối không đủ khả năng chịu mô-men hoặc tải động có thể nhanh chóng bị mỏi, biến dạng hoặc hư hỏng.
Bỏ qua tải khởi động
Một số máy có mô-men khởi động hoặc tải thay đổi lớn. Nếu chỉ dựa vào công suất danh nghĩa của motor để chọn khớp nối, nguy cơ chọn sai model sẽ tăng lên.
9. Khi nào nên sử dụng Disc Coupling?
Disc Coupling thường phù hợp khi hệ thống có một hoặc nhiều yêu cầu sau:
Tốc độ quay cao: hệ thống yêu cầu khớp nối có khả năng làm việc ổn định ở tốc độ lớn.
Độ chính xác cao: cần hạn chế độ rơ và duy trì độ cứng xoắn của hệ thống.
Khoảng thời gian vận hành dài: yêu cầu giải pháp truyền động ổn định và ít phụ thuộc vào vật liệu đàn hồi.
Thiết bị công nghiệp quan trọng: máy bơm, máy nén, máy phát, quạt hoặc các thiết bị mà thời gian dừng máy gây ảnh hưởng đến sản xuất.
10. Disc Coupling KTR, Flender và các thương hiệu công nghiệp
Trên thị trường hiện có nhiều thương hiệu sản xuất khớp nối đĩa cho các phân khúc ứng dụng khác nhau.
Trong đó, KTR và Flender là những thương hiệu được sử dụng phổ biến trong lĩnh vực truyền động công nghiệp. Mỗi dòng sản phẩm có thiết kế, kích thước, khả năng chịu mô-men, tốc độ và phạm vi bù sai lệch khác nhau.
Khi thay thế một bộ Disc Coupling đang sử dụng, nên cung cấp đầy đủ thông tin của khớp nối cũ như:
- Model hoặc mã sản phẩm.
- Công suất motor.
- Tốc độ vòng quay.
- Đường kính trục.
- Khoảng cách giữa hai trục.
- Mô-men xoắn.
- Điều kiện tải.
- Hình ảnh khớp nối thực tế.
Từ các thông tin này có thể xác định cấu hình phù hợp và hạn chế tình trạng chọn sai kích thước.
11. Gia Hưng Phát phân phối khớp nối đĩa Disc Coupling
Gia Hưng Phát cung cấp các dòng khớp nối đĩa Disc Coupling cho máy móc và hệ thống truyền động công nghiệp.
Với các trường hợp cần thay thế khớp nối đang vận hành, khách hàng có thể cung cấp model, kích thước, đường kính trục, công suất, tốc độ quay hoặc hình ảnh sản phẩm thực tế để Gia Hưng Phát hỗ trợ xác định sản phẩm phù hợp.
Sản phẩm được hướng đến các ứng dụng trong nhà máy, dây chuyền sản xuất, máy bơm, motor, hộp giảm tốc, quạt, máy nén, thiết bị thép và nhiều hệ thống truyền động công nghiệp khác.
Thông tin liên hệ Gia Hưng Phát
GIA HƯNG PHÁT – CUNG CẤP KHỚP NỐI CÔNG NGHIỆP
Điện thoại: 0969 24 86 77
Website: https://giahungphat.com.vn/
Website sản phẩm: https://khopnoiloxo.com/
Gia Hưng Phát hỗ trợ tư vấn lựa chọn Disc Coupling, khớp nối đĩa, khớp nối răng, khớp nối lưới, khớp nối cao su đàn hồi và các sản phẩm truyền động công nghiệp theo thông số thực tế của máy.
Khớp nối đĩa Disc Coupling là giải pháp truyền động phù hợp cho các hệ thống yêu cầu độ chính xác, độ cứng xoắn và khả năng làm việc ở tốc độ cao. Kết cấu đĩa kim loại giúp khớp nối bù sai lệch trục trong giới hạn thiết kế mà không cần sử dụng phần tử cao su đàn hồi.
Để lựa chọn đúng Disc Coupling, cần đồng thời xem xét mô-men xoắn, tốc độ quay, đường kính trục, khoảng cách trục, tải động và sai lệch cho phép thay vì chỉ dựa vào công suất động cơ.
