Khớp nối răng (Khớp nối bánh răng, Gear coupling) là một trong những loại khớp nối truyền mô-men xoắn hiệu quả, đặc biệt được sử dụng trong các hệ thống công nghiệp nặng và truyền động tốc độ cao. Tuy nhiên, trong môi trường làm việc tốc độ cao, khớp nối răng gặp phải nhiều thách thức kỹ thuật như mất cân bằng động, dao động xoắn, và rung động cơ học. Những vấn đề này không chỉ ảnh hưởng đến tuổi thọ của thiết bị mà còn gây nguy cơ mất an toàn và giảm hiệu suất truyền động. Bài viết này tập trung phân tích các vấn đề trên và đề xuất giải pháp kỹ thuật phù hợp.
Hãy liên hệ với Gia Hưng Phát (0969 24 86 77) để biết thêm thông tin, chúng tôi sẽ hỗ trợ bạn chọn đúng thiết bị theo yêu cầu của nhà máy
1. Cân bằng động cho khớp nối răng (Dynamic balancing)
Khớp nối răng (Khớp nối bánh răng, Gear coupling) là một bộ phận cực kỳ quan trọng trong nhiều hệ thống máy móc, đặc biệt là những nơi cần truyền tải công suất lớn ở tốc độ cao. Khi khớp nối răng quay nhanh, việc cân bằng chính xác là điều bắt buộc để đảm bảo hệ thống hoạt động ổn định và bền bỉ.
1.1 Vấn đề: Mất cân bằng động
Tưởng tượng một chiếc lốp xe bị “méo” hoặc có một cục đất dính vào khi nó đang quay cực nhanh – chiếc xe sẽ rung lắc dữ dội. Khớp nối răng cũng vậy.
Trong điều kiện quay ở tốc độ cao (thường là trên 3000 vòng/phút), dù chỉ là một sai sót rất nhỏ về khối lượng (ví dụ, một bên nặng hơn bên kia) hay về hình dạng/hình học (ví dụ, không tròn đều tuyệt đối) của bản thân khớp nối, đều có thể gây ra hiện tượng mất cân bằng động.
Hậu quả của việc này rất nghiêm trọng:
Phát sinh lực ly tâm không đều: Khi khớp nối quay, những điểm nặng hơn sẽ bị “văng” ra ngoài mạnh hơn, tạo ra lực ly tâm không cân xứng.
Tăng tải trọng lên ổ trục: Những lực ly tâm không đều này sẽ liên tục tác động giật cục lên các ổ trục (vòng bi), làm tăng tải trọng vượt mức thiết kế. Điều này khiến ổ trục nhanh hỏng, gây ra chi phí sửa chữa lớn.
Gây rung lắc toàn hệ thống: Toàn bộ máy móc, từ động cơ đến thiết bị được nối, sẽ bị rung lắc mạnh. Điều này không chỉ gây ra tiếng ồn, mà còn làm mòn nhanh các bộ phận khác, giảm hiệu suất làm việc và thậm chí có thể dẫn đến hỏng hóc nghiêm trọng cả hệ thống.
1.2 Nguyên nhân chính gây mất cân bằng ở khớp nối răng
Khớp nối răng có cấu tạo đặc thù, vì vậy nguyên nhân gây mất cân bằng cũng có những điểm riêng:
Sai số trong gia công răng và moay-ơ: Đây là một trong những nguyên nhân hàng đầu. Nếu quá trình phay răng hoặc gia công moay-ơ (Hub) không đạt độ chính xác cao (ví dụ: răng không đều, moay-ơ bị lệch tâm nhẹ), khối lượng sẽ không được phân bố đối xứng xung quanh trục quay.
Phân bố không đều của vật liệu hoặc mỡ bôi trơn:
- Vật liệu: Bản thân vật liệu dùng để chế tạo khớp nối có thể có những vùng đặc/rỗng nhỏ li ti, hoặc vật liệu phụ trợ (như lớp phủ) không đồng nhất.
- Mỡ bôi trơn: Khớp nối răng thường cần được bôi mỡ. Nếu mỡ không được phân bố đều trong các khoang răng hoặc bị dồn về một phía khi quay, nó sẽ tạo ra điểm mất cân bằng động.
Lắp ráp lệch tâm giữa các thành phần: Dù các chi tiết của khớp nối (như hai nửa moay-ơ, vỏ khớp nối) có được gia công cân bằng tốt đến đâu, nhưng nếu khi lắp ráp lại bị lệch tâm với nhau hoặc lệch tâm so với trục quay của máy, thì toàn bộ cụm sẽ bị mất cân bằng.
Liên hệ ngay với Gia Hưng Phát để nhận báo giá & hỗ trợ kỹ thuật:
📞 ZALO 0969 248 677
📘 Facebook: [Link fanpage Gia Hưng Phát]
1.3 Giải pháp để khớp nối răng luôn “cân bằng hoàn hảo”
Để khớp nối răng gear coupling hoạt động trơn tru và bền bỉ, cần áp dụng các giải pháp sau:
Cân bằng động cấp độ cao trong quá trình sản xuất: Đây là bước quan trọng nhất. Các nhà sản xuất khớp nối răng phải thực hiện cân bằng động (Dynamic Balancing) cho từng chi tiết riêng lẻ (như mỗi nửa moay-ơ) và/hoặc cả cụm khớp nối sau khi lắp ráp. Việc này phải tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế như ISO 1940/1. Tiêu chuẩn này quy định mức độ mất cân bằng cho phép rất nhỏ để đảm bảo an toàn và hiệu suất.
Sử dụng phần mềm mô phỏng để tối ưu phân bố khối lượng: Ngay từ giai đoạn thiết kế, các kỹ sư dùng phần mềm chuyên dụng để mô phỏng hoạt động của khớp nối. Qua đó, họ có thể phân tích và tối ưu hóa cách phân bố khối lượng của khớp nối trên máy tính, giúp phát hiện và khắc phục các điểm tiềm ẩn gây mất cân bằng trước khi đưa vào sản xuất thực tế.
Đảm bảo quy trình lắp ráp chính xác và kiểm tra độ đồng tâm của trục: Việc lắp đặt khớp nối răng tại hiện trường phải cực kỳ cẩn thận.
- Các kỹ thuật viên phải tuân thủ quy trình lắp ráp chặt chẽ để đảm bảo các thành phần khớp nối được ghép nối chính xác.
- Điều quan trọng là phải kiểm tra độ đồng tâm (concentricity) của trục máy với khớp nối. Nghĩa là, trục quay của động cơ, của khớp nối, và của thiết bị được dẫn động phải nằm trên một đường thẳng hoàn hảo. Bất kỳ sự lệch tâm nào cũng sẽ tạo ra lực ly tâm không mong muốn.
Bằng cách áp dụng đồng bộ các giải pháp này, khớp nối bánh răng sẽ hoạt động ổn định, giảm thiểu rung động và kéo dài đáng kể tuổi thọ của toàn bộ hệ thống máy móc.
2. Dao động xoắn (Torsional vibration)
Dao động xoắn là một hiện tượng khá “khó chịu” nhưng lại rất phổ biến trong các hệ thống truyền động, đặc biệt là với khớp nối răng.
2.1 Vấn đề
Hãy hình dung trục và khớp nối như một sợi dây cao su. Khi bạn xoắn nó rồi thả ra, nó sẽ bật trở lại và tiếp tục xoắn qua xoắn lại. Dao động xoắn cũng tương tự như vậy.
Dao động xoắn là hiện tượng trục và khớp nối bị biến dạng theo phương xoắn, tức là chúng bị vặn đi vặn lại một cách liên tục. Nguyên nhân chính là do mô-men xoắn thay đổi liên tục trong quá trình máy hoạt động (ví dụ: khi khởi động, dừng máy, thay đổi tải trọng, hoặc do hoạt động của động cơ piston).
Vấn đề thực sự xảy ra khi tần số của những dao động xoắn này trùng với tần số riêng (tần số tự nhiên) của toàn bộ hệ thống truyền động. Lúc này, hiện tượng cộng hưởng xoắn sẽ xảy ra. Cộng hưởng giống như việc bạn đẩy một đứa trẻ trên xích đu đúng lúc, mỗi lần đẩy đúng nhịp sẽ làm xích đu lên cao hơn rất nhiều. Khi cộng hưởng xoắn xảy ra, biên độ dao động sẽ tăng vọt, gây ra:
Hư hỏng nhanh chóng khớp nối: Đặc biệt là phần răng của khớp nối sẽ chịu lực vặn xoắn quá lớn, dẫn đến mòn, nứt, hoặc gãy răng.
Phá hủy các bộ phận truyền động khác: Trục, hộp số, và các chi tiết liên quan cũng bị ảnh hưởng nghiêm trọng, làm giảm tuổi thọ hoặc gây hỏng hóc đột ngột.
2.2 Biểu hiện
Làm sao để nhận biết hệ thống đang gặp vấn đề về dao động xoắn?
Tiếng kêu “gõ” bất thường: Khi máy chạy, đặc biệt là lúc thay đổi tải trọng (ví dụ: tăng ga, giảm ga, hay máy hoạt động ở một dải tốc độ nhất định), bạn có thể nghe thấy những tiếng “cạch cạch”, “gõ gõ” không đều. Đây thường là dấu hiệu của việc các răng khớp nối đang va đập mạnh do dao động xoắn.
Hỏng răng khớp nối hoặc trục truyền mô-men: Đây là hậu quả trực tiếp và dễ nhận thấy nhất. Răng khớp nối có thể bị mòn quá nhanh, bị nứt hoặc thậm chí là gãy vỡ. Trục truyền mô-men cũng có thể bị xoắn vặn, nứt hoặc gãy ngang.
2.3 Giải pháp
Để đối phó với dao động xoắn, chúng ta cần:
Phân tích dao động xoắn bằng phần mềm chuyên dụng: Trước khi chế tạo hoặc khi có vấn đề, các kỹ sư sẽ sử dụng các phần mềm mô phỏng tiên tiến (như ANSYS, DyRoBeS). Các phần mềm này giúp họ tính toán chính xác tần số riêng của hệ thống và dự đoán các chế độ dao động xoắn, từ đó tìm ra giải pháp tối ưu.
Thay đổi mô-men quán tính của trục hoặc thêm bộ giảm chấn: Để tránh cộng hưởng, chúng ta phải “né” tần số dao động. Có hai cách chính:
- Thay đổi mô-men quán tính của trục: Điều chỉnh khối lượng và cách phân bố khối lượng trên trục có thể làm thay đổi tần số riêng của hệ thống.
- Thêm bộ giảm chấn: Lắp đặt các thiết bị giảm chấn (damper) chuyên dụng có thể hấp thụ năng lượng dao động, làm giảm biên độ dao động xoắn, tương tự như bộ giảm xóc trên ô tô.
Dùng khớp nối răng có phần trung gian đàn hồi: Một giải pháp hiệu quả là sử dụng các loại khớp nối răng được thiết kế đặc biệt, có thêm một phần tử đàn hồi (ví dụ: làm từ cao su hoặc vật liệu polymer đặc biệt) ở giữa. Phần tử này có khả năng hấp thụ và làm tiêu tan năng lượng dao động xoắn, ngăn không cho chúng truyền đi hoặc gây ra cộng hưởng cho các bộ phận khác.
3. Khả năng chịu rung động (Vibration resistance)
Rung động nói chung là một kẻ thù lớn của các chi tiết máy, đặc biệt là khớp nối.
3.1 Vấn đề
Trong môi trường làm việc công nghiệp, đặc biệt là khi máy móc chạy ở tốc độ cao, việc phát sinh rung động là điều khó tránh khỏi. Những rung động này, dù là do mất cân bằng động hay các nguyên nhân khác, đều gây ra nhiều tác hại cho khớp nối răng:
Mòn răng khớp nối: Rung động liên tục làm các bề mặt răng ăn khớp bị va đập, cọ xát mạnh hơn mức bình thường, dẫn đến mòn nhanh, giảm khả năng truyền mô-men và tuổi thọ.
Nứt vỡ khớp nối: Các chi tiết của khớp nối phải chịu ứng suất lặp đi lặp lại do rung động, lâu dần có thể xuất hiện các vết nứt mỏi, và cuối cùng là gãy vỡ hoàn toàn.
Ảnh hưởng đến các thiết bị liên kết: Rung động từ khớp nối sẽ truyền sang các bộ phận lân cận như ổ trục (vòng bi) của động cơ và máy công tác, làm chúng nhanh hỏng. Động cơ và hộp số cũng bị ảnh hưởng tiêu cực, giảm hiệu suất và tuổi thọ.
3.2 Nguyên nhân
Vậy đâu là “thủ phạm” chính gây ra rung động cho khớp nối răng?
Răng ăn khớp không đều: Nếu các cặp răng trên khớp nối không ăn khớp một cách trơn tru và đồng đều (do sai số gia công, mòn không đều), chúng sẽ tạo ra những cú “va đập” nhỏ liên tục, dẫn đến rung động.
Lỗi đồng tâm giữa hai trục: Đây là một nguyên nhân rất phổ biến. Nếu trục của động cơ và trục của máy công tác không nằm trên cùng một đường thẳng tuyệt đối (bị lệch tâm dù chỉ rất nhỏ), khớp nối sẽ phải “gồng mình” để bù trừ sự sai lệch này khi quay, tạo ra lực và rung động mạnh.
Ổ trục bị mòn hoặc sai số căn chỉnh lớn: Các ổ trục đỡ trục và khớp nối nếu bị mòn, rơ hoặc không được căn chỉnh chính xác ngay từ đầu, sẽ không giữ được trục ở vị trí ổn định, gây ra rung động và truyền ngược lại khớp nối.
3.3 Giải pháp
Để nâng cao khả năng chịu rung động của khớp nối răng, chúng ta cần tập trung vào:
Thiết kế răng theo kiểu răng cong (crowned teeth) để bù sai lệch góc và lệch tâm: Thay vì làm răng thẳng, nhiều khớp nối răng hiện đại được thiết kế với răng có bề mặt cong nhẹ (dạng hình cầu hoặc hình nón). Thiết kế “răng cong” này cho phép khớp nối có một khả năng nhất định để tự bù đắp những sai lệch nhỏ về góc độ và độ lệch tâm giữa hai trục. Nhờ đó, dù có một chút sai lệch, các răng vẫn ăn khớp trơn tru hơn, giảm va đập và giảm rung động.
Duy trì độ chính xác lắp ráp cao (sai số tâm ≤ 0.01 mm): Đây là yếu tố cực kỳ quan trọng. Dù khớp nối có tốt đến mấy mà lắp ráp ẩu thì cũng hỏng. Cần phải đảm bảo hai trục được nối với khớp nối phải có độ đồng tâm gần như tuyệt đối, với sai số tâm không quá 0.01 mm (một con số rất nhỏ, chỉ bằng sợi tóc). Việc này đòi hỏi dụng cụ đo đạc chính xác và kỹ thuật lắp đặt chuyên nghiệp.
Theo dõi tình trạng rung động bằng hệ thống cảm biến và thực hiện bảo trì dự đoán (predictive maintenance).
Khớp nối răng là giải pháp tối ưu cho truyền động có tải trọng lớn và tốc độ cao, nhưng cần chú ý đến các vấn đề cân bằng động, dao động xoắn và rung động. Việc áp dụng các công nghệ hiện đại trong thiết kế, gia công và lắp ráp sẽ giúp khớp nối hoạt động ổn định, bền bỉ và an toàn hơn trong môi trường khắc nghiệt.

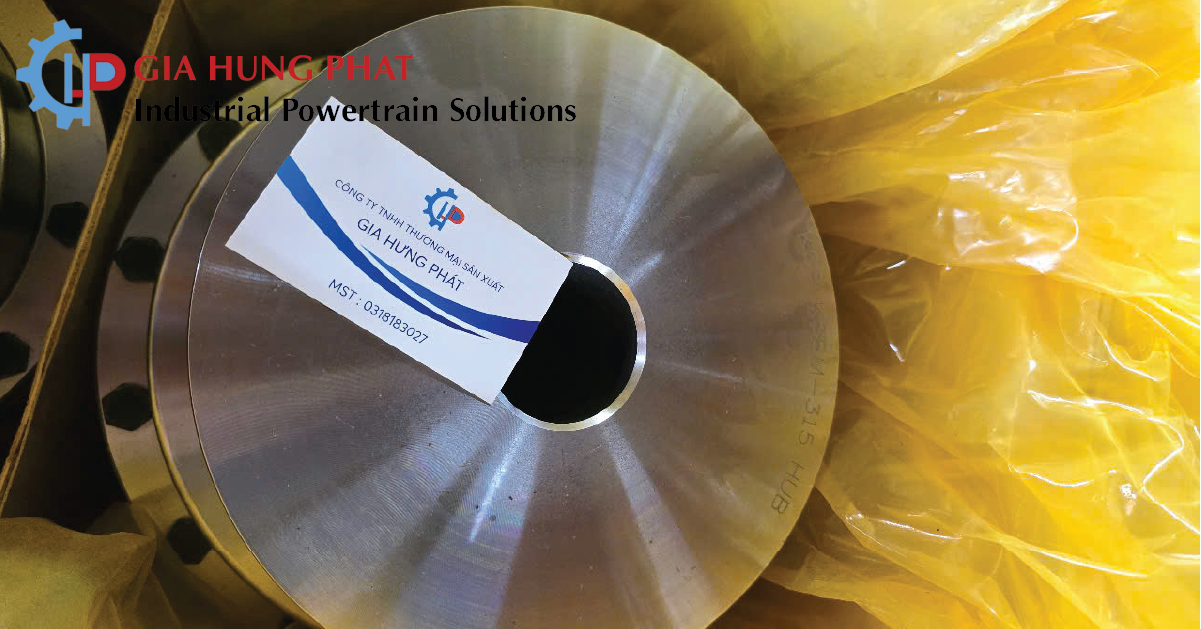

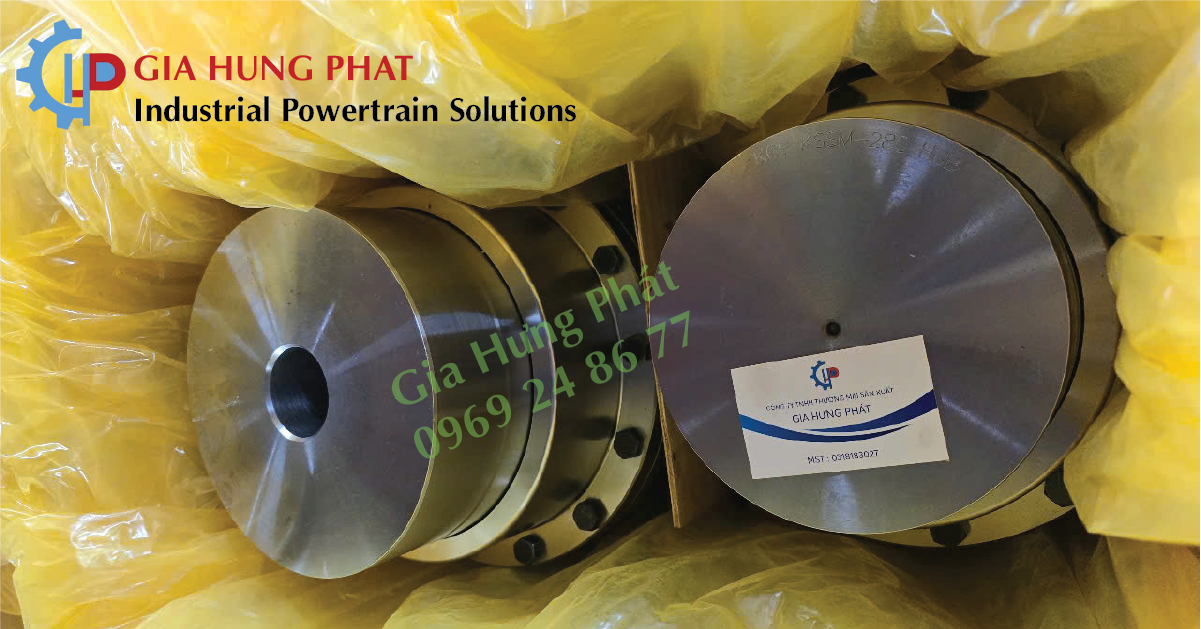

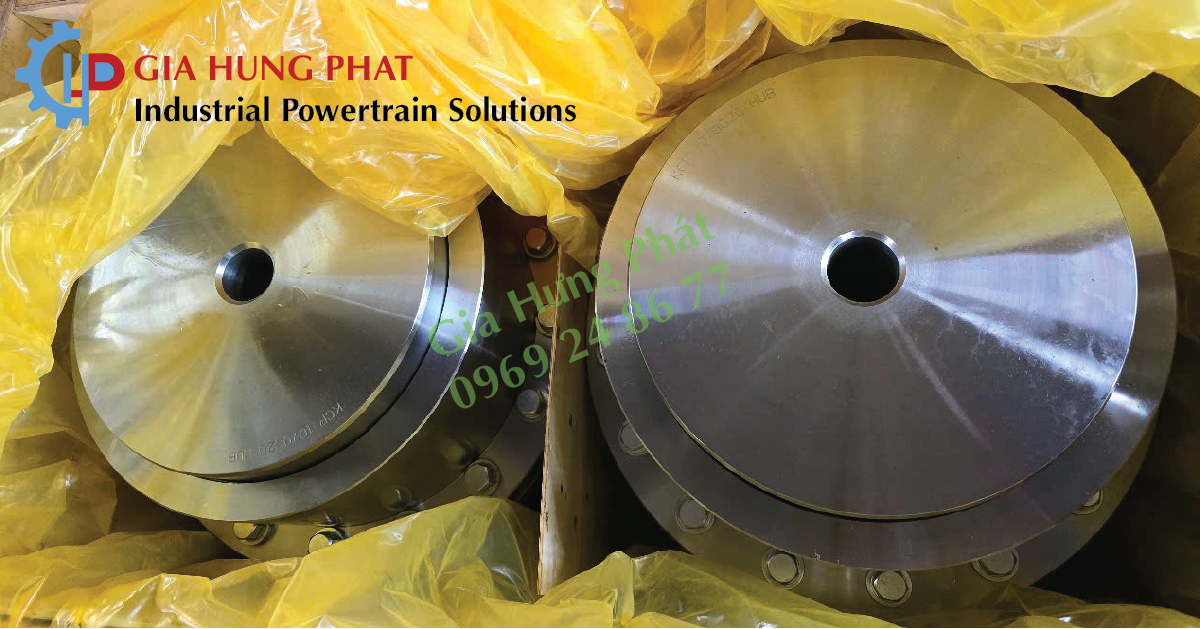

Gia Hưng Phát – Nhà phân phối khớp nối răng vỏ thép
Để đảm bảo các giải pháp về cân bằng động, chống dao động xoắn và tăng khả năng chịu rung động được áp dụng hiệu quả, việc lựa chọn khớp nối răng chất lượng cao từ nhà cung cấp uy tín là vô cùng quan trọng.
Gia Hưng Phát là một trong những đơn vị hàng đầu tại Việt Nam chuyên cung cấp các loại khớp nối công nghiệp, trong đó có khớp nối răng vỏ thép từ các thương hiệu danh tiếng như KCP (Hàn Quốc) và KTR (Đức).
Khớp nối răng vỏ thép KCP (Hàn Quốc)
Khớp nối răng vỏ thép KCP được biết đến với:
Độ bền vượt trội: Chế tạo từ thép hợp kim chất lượng cao, có khả năng chịu tải trọng lớn và hoạt động bền bỉ trong môi trường khắc nghiệt.
Thiết kế chính xác: Các chi tiết răng được gia công tỉ mỉ, đảm bảo ăn khớp tối ưu, giảm thiểu tiếng ồn và rung động.
Ứng dụng rộng rãi: Thường được sử dụng trong các ngành công nghiệp nặng như thép, xi măng, khai khoáng, nơi yêu cầu khả năng truyền mô-men xoắn cao và độ tin cậy.
Khớp nối răng vỏ thép KTR (Đức)
Khớp nối răng KTR là thương hiệu đến từ Đức, nổi tiếng với:
Công nghệ tiên tiến: Sản phẩm của KTR được sản xuất theo tiêu chuẩn kỹ thuật nghiêm ngặt của Đức, tích hợp nhiều cải tiến để tối ưu hiệu suất.
Khả năng chịu momen xoắn cực đại: Đặc biệt phù hợp cho các ứng dụng có mô-men xoắn cao và dao động lớn.
Độ tin cậy cao: Được tin dùng trong các hệ thống truyền động quan trọng, đòi hỏi sự chính xác và an toàn tuyệt đối. Các sản phẩm của KTR thường được thiết kế với các đặc tính giảm chấn, tăng khả năng chịu rung động và dao động xoắn.
Lợi ích khi lựa chọn Gia Hưng Phát
Khi lựa chọn sản phẩm từ Gia Hưng Phát, khách hàng không chỉ nhận được khớp nối răng vỏ thép chất lượng cao từ KCP và KTR mà còn được hưởng các lợi ích sau:
Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm sẽ hỗ trợ khách hàng lựa chọn loại khớp nối phù hợp nhất với yêu cầu kỹ thuật và điều kiện vận hành cụ thể.
Sản phẩm chính hãng, đầy đủ chứng từ: Đảm bảo nguồn gốc xuất xứ, chất lượng sản phẩm.
Dịch vụ hậu mãi chu đáo: Hỗ trợ lắp đặt, bảo trì và khắc phục sự cố, giúp hệ thống của bạn hoạt động liên tục và hiệu quả.
Liên hệ ngay với Gia Hưng Phát để nhận báo giá & hỗ trợ kỹ thuật:
📞 ZALO 0969 248 677
📘 Facebook: [Link fanpage Gia Hưng Phát]
Việc đầu tư vào khớp nối răng vỏ thép chất lượng cao, được cân bằng động tốt và có khả năng chống chịu dao động xoắn, rung động, sẽ giúp doanh nghiệp tối ưu hóa hiệu suất hoạt động, giảm thiểu chi phí bảo trì và kéo dài tuổi thọ của toàn bộ dây chuyền sản xuất.
