Khớp nối trục (shaft coupling) đóng vai trò quan trọng trong việc truyền mô-men xoắn giữa hai trục, đồng thời hấp thụ rung động và bù sai lệch trục. Trong đó, dòng sản phẩm ROTEX GS của KTR (Đức) là một trong những loại khớp nối linh hoạt không khe rơ (backlash-free) phổ biến nhất hiện nay, đặc biệt trong các hệ thống servo và tự động hóa yêu cầu độ chính xác cao. Một trong những bộ phận quan trọng không thể thiếu của khớp nối ROTEX GS chính là vòng đệm giảm chấn (spider insert). Vậy vòng đệm giảm chấn ROTEX GS KTR dùng cho loại khớp nối nào? Cần lưu ý gì khi lựa chọn? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.
Vòng đệm giảm chấn ROTEX GS KTR là gì?

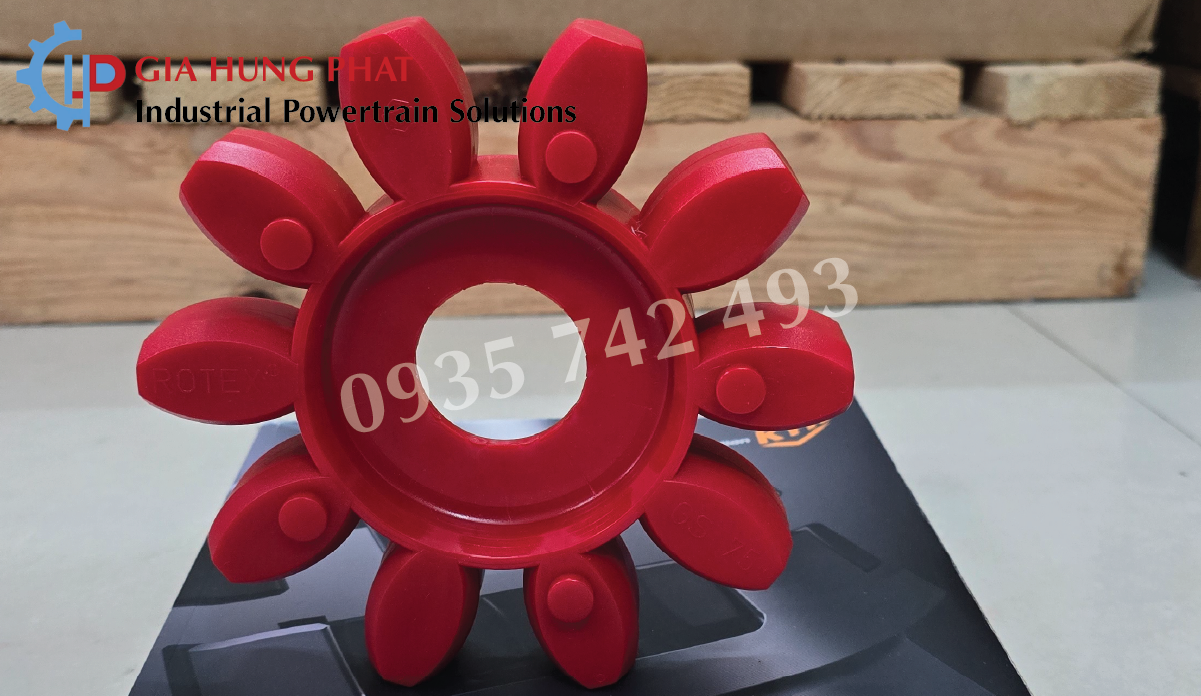

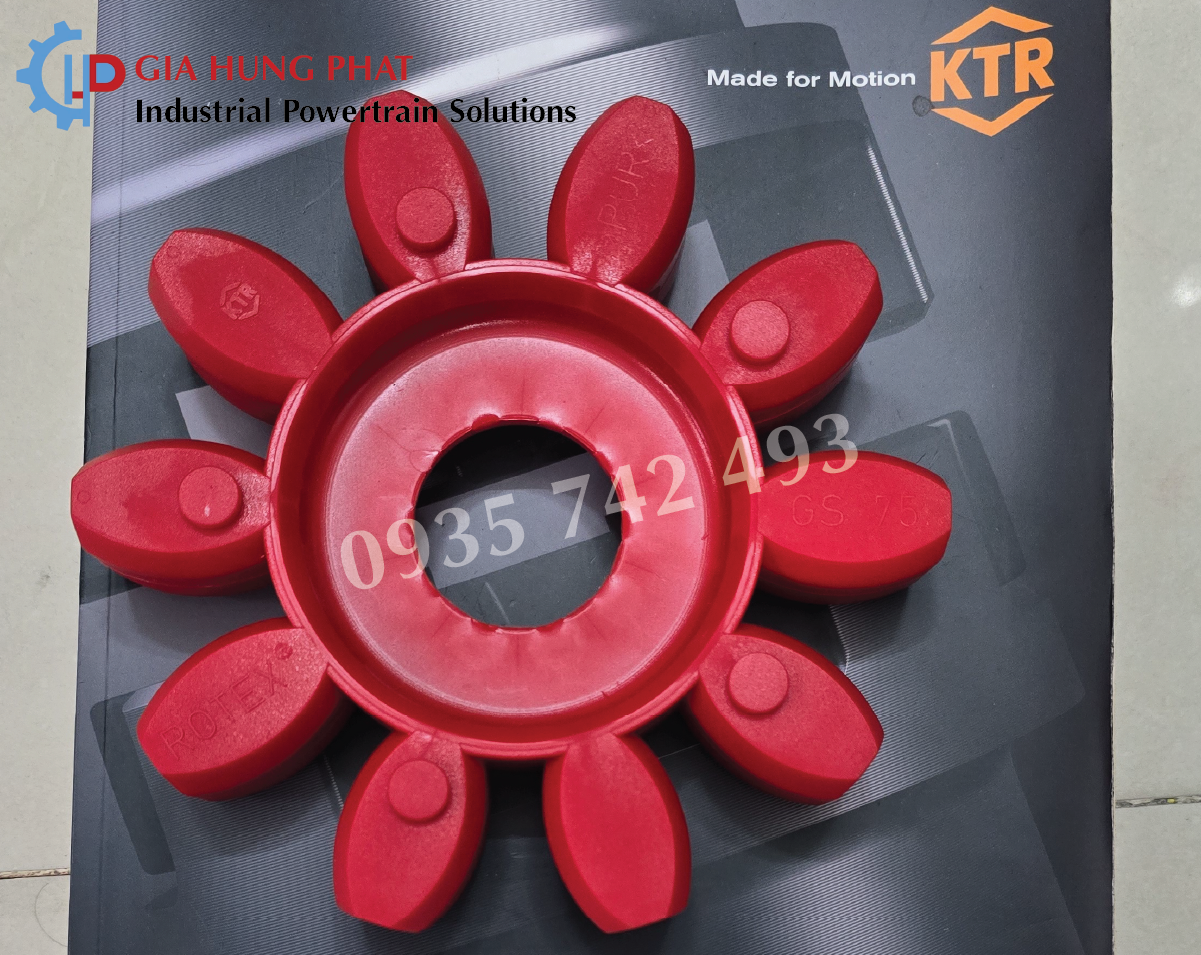

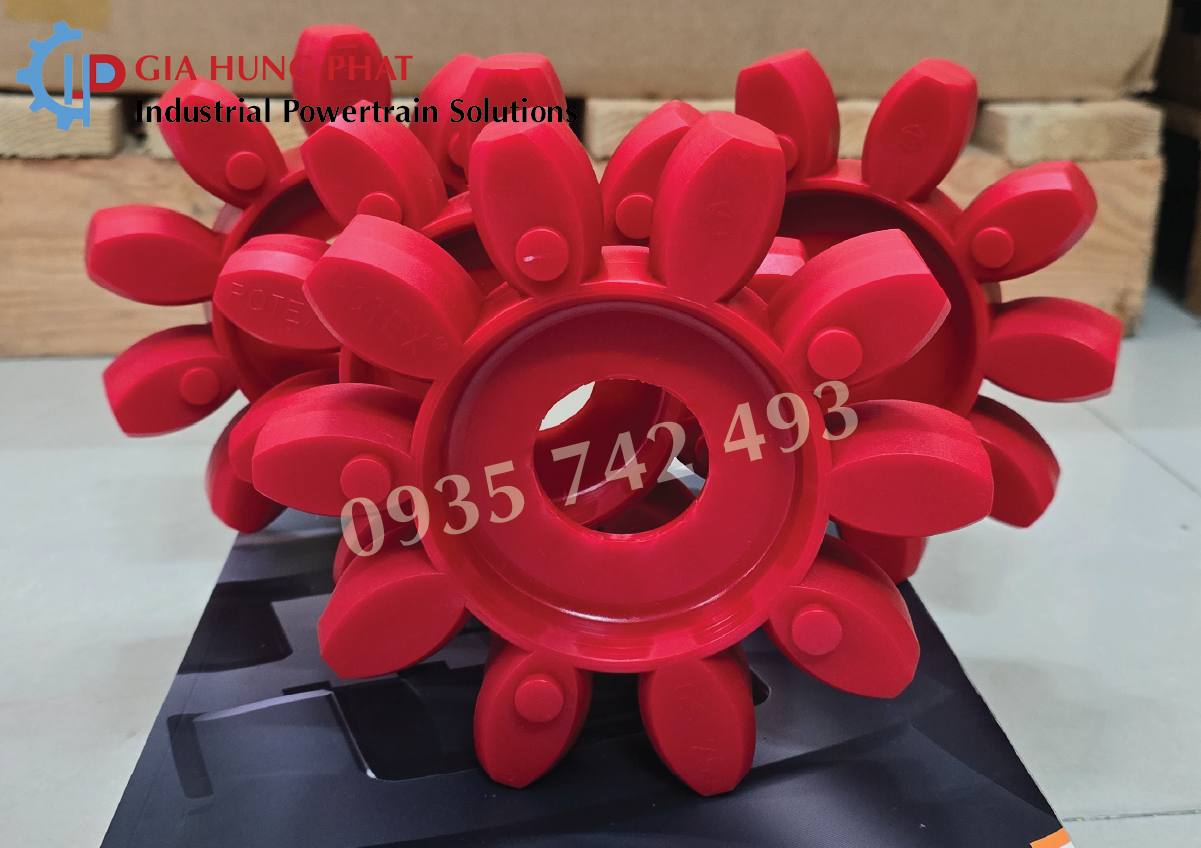

Vòng đệm giảm chấn (hay còn gọi là spider, element) là phần tử trung gian được đặt giữa hai nửa khớp nối trong dòng khớp ROTEX GS. Bộ ba cấu tạo nên khớp nối bao gồm:
-
Hai nửa hub (gắn với hai đầu trục)
-
Một vòng đệm mềm (spider insert)
Vòng đệm giảm chấn Rotex GS KTR được chế tạo từ nhựa polyurethane (PU) có độ cứng khác nhau (theo đơn vị Shore A hoặc D), có khả năng:
-
Giảm rung động, chống sốc tải
-
Bù sai lệch hướng tâm, góc và dọc trục
-
Đảm bảo truyền mô-men xoắn mượt mà
-
Cách điện giữa hai trục nếu cần
Tham khảo trang sản phẩm: Vòng đệm Rotex GS KTR
Tham khảo trang sản phẩm: Vòng đệm giảm chấn Rotex GS 75 KTR
Vòng đệm ROTEX GS KTR dùng cho loại khớp nối nào?
Vòng đệm giảm chấn Rotex GS KTR dùng cho các loại khớp nối thuộc dòng ROTEX GS của KTR.
Các loại khớp nối sử dụng vòng đệm giảm chấn ROTEX GS bao gồm:
-
ROTEX GS tiêu chuẩn (Standard Type)
-
ROTEX GS HP (High Performance)
Các loại khớp nối này được thiết kế để truyền động chính xác, không khe rơ (zero-backlash), rất phù hợp cho các ứng dụng servo, CNC, hệ thống điều khiển vị trí, robot…
Tại sao vòng đệm này quan trọng?
Vòng đệm giảm chấn Rotex GS KTR không chỉ giữ cho hai hub khớp nối với nhau, mà còn là thành phần quyết định đến hiệu suất và tuổi thọ của cả hệ thống:
-
Nếu vòng đệm không phù hợp (sai size, sai độ cứng), khớp nối sẽ bị rung, sinh nhiệt hoặc không thể truyền động đúng.
-
Vòng đệm giúp giảm dao động trục và hấp thụ chấn động trong quá trình thay đổi tải trọng.
-
Đóng vai trò cách điện giữa hai trục trong trường hợp ứng dụng yêu cầu.
-
Dễ dàng thay thế, giúp giảm thời gian bảo trì và tiết kiệm chi phí.
Các thông số kỹ thuật cần biết khi chọn vòng đệm
Để chọn đúng vòng đệm giảm chấn ROTEX GS KTR, bạn cần quan tâm đến các thông số sau:
a) Size (kích thước)
Mỗi size tương ứng với một loại khớp nối cụ thể. Ví dụ:
-
GS14, GS19, GS24, GS28, GS38, GS42, GS48, GS55, GS65, GS75, v.v.
Ví dụ:
-
ROTEX GS19: Mô-men xoắn định mức ~21 Nm
-
ROTEX GS24: Mô-men xoắn ~60 Nm
Chọn sai size vòng đệm sẽ khiến không lắp được hoặc hoạt động không ổn định.
b) Độ cứng (Hardness – Shore)
Vòng đệm có nhiều tùy chọn độ cứng, phổ biến là:
-
64 Shore D (màu vàng): cứng, truyền mô-men xoắn cao, độ xoắn thấp
-
98 Shore A (màu đỏ): cân bằng giữa truyền lực và giảm chấn (phổ biến nhất)
-
64 Shore A (màu tím): mềm, hấp thụ rung tốt hơn, thích hợp tải nhẹ
Việc chọn đúng độ cứng phụ thuộc vào đặc tính tải trọng và ứng dụng cụ thể.
c) Vật liệu
-
Chủ yếu là polyurethane (PU) có tính đàn hồi cao
-
Một số phiên bản đặc biệt có thể chịu nhiệt cao, hóa chất hoặc môi trường ăn mòn
Các lưu ý khi sử dụng vòng đệm ROTEX GS
-
Không dùng lẫn vòng đệm của hãng khác – mặc dù hình dáng có thể tương tự, nhưng vật liệu và độ chính xác cơ khí khác nhau.
-
Không ép khớp nối bằng lực quá lớn – điều này có thể làm biến dạng vòng đệm.
-
Luôn kiểm tra định kỳ – đặc biệt trong môi trường nhiệt độ cao hoặc tải trọng biến đổi.
-
Chỉ sử dụng vòng đệm đúng model và thông số kỹ thuật để đảm bảo hiệu suất truyền động.
Ứng dụng phổ biến của khớp nối ROTEX GS và vòng đệm
Khớp nối sử dụng Vòng đệm giảm chấn Rotex GS KTR được sử dụng rộng rãi trong:
-
Máy CNC, trung tâm gia công
-
Robot công nghiệp, cánh tay servo
-
Hệ thống đóng gói tự động
-
Thiết bị in, máy cắt laser
-
Truyền động encoder hoặc motor điều khiển tốc độ cao
-
Thiết bị y tế, tự động hóa phòng thí nghiệm
Tư vấn và báo giá vòng đệm giảm chấn
Địa chỉ: 192/64/12 Đường Phú Thọ Hòa, Phường Phú Thọ Hòa, Quận Tân Phú, TP.HCM
Hotline: 0969 24 86 77 – 0935742493
Email: sales01.ghp@gmail.com
Website: giahungphat.com.vn
Vòng đệm giảm chấn Rotex GS KTR là bộ phận trung gian quan trọng của các khớp nối dòng ROTEX GS từ hãng KTR – một trong những thương hiệu hàng đầu thế giới về công nghệ khớp nối truyền động. Việc lựa chọn đúng vòng đệm – đúng size, đúng độ cứng, đúng ứng dụng – sẽ giúp hệ thống hoạt động ổn định, chính xác và bền bỉ.
Nếu bạn đang tìm mua hoặc cần tư vấn lựa chọn vòng đệm cho khớp nối KTR ROTEX GS, hãy liên hệ với các nhà phân phối chính hãng Gia Hưng Phát để được cung cấp đúng sản phẩm, đầy đủ chứng chỉ kỹ thuật và bảo hành từ nhà sản xuất.
