Khóa trục Bikon 1016

Trong các hệ thống truyền động cơ khí ngày nay, việc lựa chọn giải pháp liên kết trục – moay ơ hiệu quả, độ chính xác cao và dễ lắp đặt là yếu tố quan trọng để nâng cao hiệu suất hoạt động và tuổi thọ thiết bị. Một trong những sản phẩm được tin dùng trong nhiều ứng dụng công nghiệp là Bikon 1016 – thiết bị khóa trục không then tự định tâm, được phát triển bởi hãng Bikon từ những năm 1970 và vẫn giữ vị thế là giải pháp liên kết trục đơn giản nhưng rất hiệu quả trong nhiều ứng dụng khác nhau.

Cấu tạo của Bikon 1016

Vòng trong và vòng ngoài với bề mặt côn tự định tâm

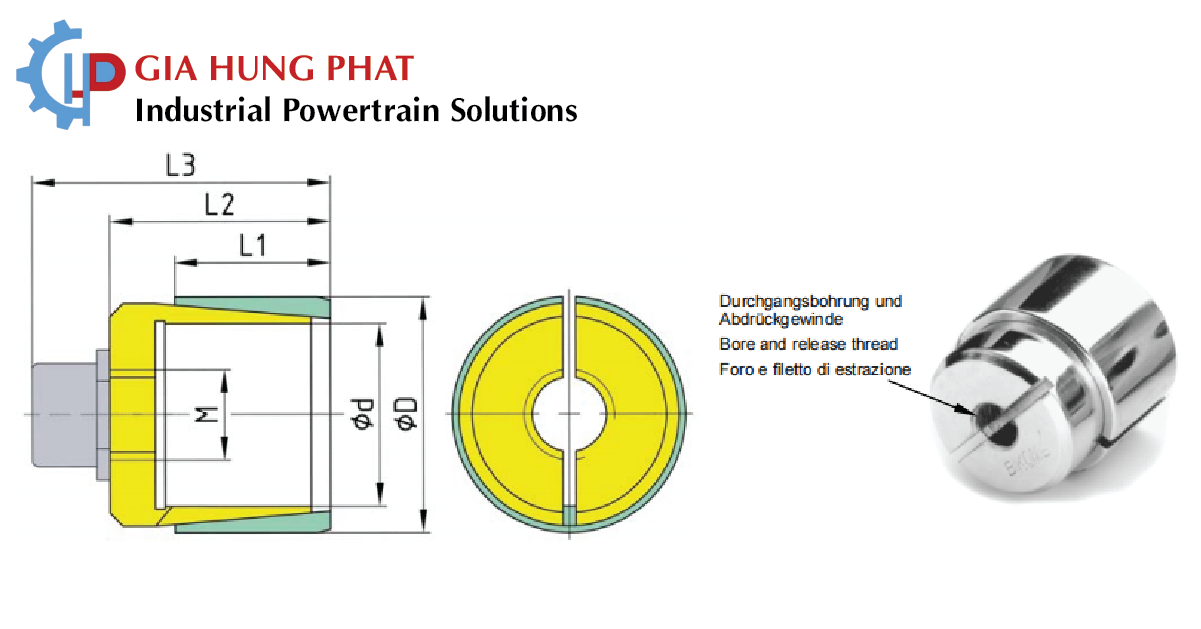

Thiết bị khóa trục Bikon 1016 được cấu thành từ hai vòng kim loại – vòng trong và vòng ngoài – có bề mặt côn ăn khớp với nhau. Thiết kế bề mặt côn này giúp khi siết bu lông, lực siết sẽ được chuyển trực tiếp thành lực ép hướng tâm, tạo ma sát giữa trục và moay ơ mà không cần rãnh then hay khớp chìa truyền thống.

Bu lông siết phân bố đơn giản

Khác với nhiều dòng khóa trục khác có nhiều bu lông phân bố quanh chu vi, Bikon 1016 thường chỉ sử dụng một bu lông siết chính để siết chặt liên kết. Việc này giúp dễ dàng hơn trong lắp đặt và tiết kiệm không gian ở những vị trí trục có hạn chế về chiều dài.

Thiết kế tự định tâm

Một trong những điểm đặc biệt của Bikon 1016 là thiết kế tự định tâm. Khi lắp đặt, vòng ngoài và vòng trong được đặt lỏng trên bề mặt côn trước, sau đó bu lông được siết dần. Khi lực siết tăng lên, vòng côn tự động điều chỉnh vị trí để đảm bảo độ đồng tâm giữa trục và moay ơ. Điều này giúp giảm rung động và sai lệch trong quá trình truyền tải mô men.

Vật liệu và kích thước chuẩn công nghiệp

Các thành phần của Bikon 1016 thường được chế tạo từ thép hợp kim chịu lực cao, đảm bảo chịu được tải trọng và mô men xoắn trong các ứng dụng công nghiệp tiêu chuẩn. Sản phẩm có nhiều lựa chọn kích thước đường kính trục, giúp phù hợp với nhiều thiết kế trục khác nhau.

Nguyên lý hoạt động của Bikon 1016

Lực siết chuyển hóa thành lực hướng tâm

Nguyên lý hoạt động cơ bản của Bikon 1016 dựa trên việc chuyển đổi lực siết bu lông thành lực ép hướng tâm thông qua bề mặt côn ăn khớp giữa vòng trong và vòng ngoài. Khi bu lông được siết với mô men quy định, hai vòng côn tiến lại gần nhau, tạo ra lực ép mạnh lên trục và moay ơ, tạo ra độ ma sát cần thiết để truyền tải mô men xoắn.

Tạo ma sát để truyền mô men xoắn

Lực ma sát giữa trục và moay ơ là yếu tố chính giúp truyền mô men trong thiết bị khóa trục Bikon 1016. Ma sát này đủ mạnh để đảm bảo kết nối không trượt giữa các chi tiết quay mà không cần sử dụng then hoặc chốt cơ học, giúp loại bỏ các điểm tập trung ứng suất trên trục và giảm nguy cơ phá hủy kết cấu trục theo thời gian.

Liên kết chắc chắn nhưng dễ tháo lắp

Một ưu điểm của nguyên lý hoạt động khóa trục không then như Bikon 1016 là khi cần tháo rời, chỉ cần nới bu lông là vòng côn sẽ giải phóng lực ép và thiết bị có thể được tháo ra khỏi trục nhanh chóng. Điều này đặc biệt hữu ích trong bảo trì, điều chỉnh và thay thế linh kiện một cách nhanh chóng, tiết kiệm thời gian.

Ổn định và tự định tâm

Do lực ép được phân bố dọc theo bề mặt côn và thiết kế tự định tâm, Bikon 1016 giúp giảm rung động trong quá trình hoạt động và duy trì độ chính xác đồng tâm giữa trục và moay ơ. Điều này giúp duy trì hiệu suất truyền tải mô men và giảm mài mòn không đều cho các chi tiết quay.

Lợi ích từ cấu tạo và nguyên lý hoạt động

• Dễ lắp đặt, không cần then hay phay rãnh trục: Thiết kế gọn nhẹ và chỉ cần một bu lông khiến việc lắp đặt nhanh hơn và giảm chi phí gia công.

• Phân bố lực đều: Lực ép phân bố đều giúp giảm rung động và tăng tuổi thọ trục cũng như moay ơ.

• Khả năng tháo lắp linh hoạt: Việc tháo bu lông giải phóng toàn bộ lực ép, giúp tháo chi tiết nhanh chóng khi cần bảo trì hoặc thay thế.

Liên hệ chúng tôi để được tư vấn về sản phẩm:

 ZALO: 0969 248 677 – 0935 742 493

Khóa trục Bikon 1016 là một giải pháp đơn giản nhưng hiệu quả cho nhiều ứng dụng truyền động trong công nghiệp. Với cấu tạo tinh gọn, vật liệu chất lượng và nguyên lý hoạt động dựa trên lực ma sát hướng tâm, sản phẩm không chỉ tạo ra liên kết chắc chắn giữa trục và moay ơ mà còn giúp việc lắp đặt, bảo trì trở nên dễ dàng hơn. Nhờ thiết kế tự định tâm và cách truyền mô men hiệu quả, Bikon 1016 là lựa chọn phù hợp cho các hệ thống yêu cầu độ đồng tâm cao và khả năng tháo lắp nhanh.
