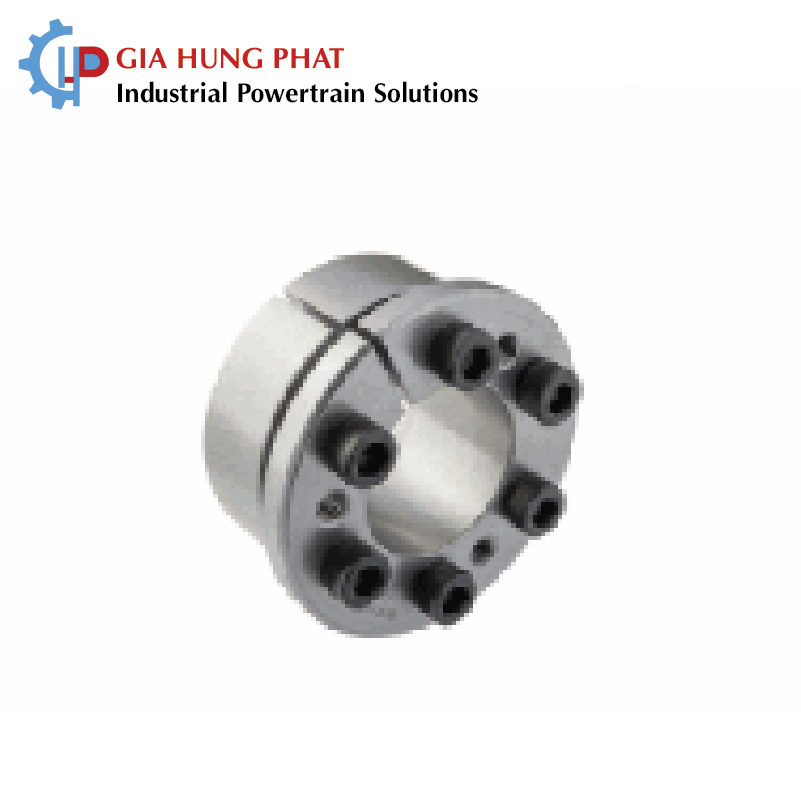

Khớp khóa trục MAV 1061 (Locking Assembly) là thiết bị dùng để liên kết trục với moay-ơ bằng lực ma sát, giúp truyền mô-men xoắn mà không cần sử dụng then. Sản phẩm thuộc dòng khóa trục công suất trung bình, có thiết kế côn đơn, khả năng tự định tâm và tự khóa, phù hợp với nhiều cụm truyền động cơ khí công nghiệp.
MAV 1061 giúp tạo liên kết chắc chắn giữa trục và chi tiết lắp trên trục. Khi được lắp đặt đúng kỹ thuật, sản phẩm hỗ trợ truyền mô-men xoắn ổn định và giữ vị trí moay-ơ theo phương trục trong quá trình siết chặt.
Đặc điểm nổi bật của khớp khóa trục MAV 1061
Tự định tâm và tự khóa: Thiết kế của MAV 1061 giúp định tâm giữa trục và moay-ơ, đồng thời tạo liên kết ma sát khi siết các vít khóa. Đặc điểm này hỗ trợ duy trì độ ổn định của cụm truyền động.
Thiết kế côn đơn: Cấu tạo côn đơn giúp tạo lực ép giữa các bề mặt tiếp xúc, từ đó truyền mô-men xoắn giữa trục và moay-ơ mà không cần rãnh then.
Giữ vị trí moay-ơ khi siết: MAV 1061 được thiết kế để hạn chế sự dịch chuyển theo phương trục của moay-ơ trong quá trình siết chặt, thuận tiện khi căn chỉnh vị trí lắp đặt.
Truyền mô-men xoắn bằng ma sát: Liên kết không then giúp giảm sự phụ thuộc vào rãnh then trên trục và moay-ơ. Khả năng truyền tải thực tế phụ thuộc vào kích thước sản phẩm, điều kiện lắp đặt và yêu cầu của hệ thống.
Nhiều kích thước lựa chọn: Dòng MAV 1061 có nhiều phiên bản đường kính trục và đường kính ngoài, đáp ứng các yêu cầu lắp đặt khác nhau trong hệ thống truyền động.
Thông số kỹ thuật khớp khóa trục MAV 1061
- Tên sản phẩm: Khớp khóa trục MAV 1061
- Tên tiếng Anh: Locking Assembly MAV 1061
- Thương hiệu: MAV
- Phân loại: Thiết bị khóa trục công suất trung bình
- Kiểu thiết kế: Côn đơn
- Đặc tính: Tự định tâm, tự khóa
- Dung sai trục: h8
- Dung sai lỗ moay-ơ: H8
- Độ nhám bề mặt trục và lỗ moay-ơ: Ra từ 0,8 đến 3,2 µm
Thông số mô-men xoắn thay đổi theo từng kích thước. Vì vậy, khi lựa chọn MAV 1061, cần xác định đường kính trục, đường kính lỗ moay-ơ và mô-men xoắn yêu cầu để chọn đúng mã sản phẩm.
Một số kích thước và mô-men xoắn của MAV 1061
| Kích thước d × D (mm) | Mô-men xoắn Mt (N·m) |
|---|---|
| 14 × 28 | 68 |
| 16 × 32 | 78 |
| 18 × 47 | 250 |
| 20 × 47 | 280 |
| 24 × 50 | 400 |
| 30 × 55 | 500 |
| 40 × 65 | 890 |
| 50 × 80 | 1.800 |
| 60 × 90 | 2.470 |
| 80 × 120 | 5.410 |
Lưu ý: Đây là một số kích thước tham khảo trong danh mục sản phẩm, không phải toàn bộ dải kích thước. Cần đối chiếu mã hàng và bảng thông số của nhà sản xuất trước khi đặt mua.
Nguyên lý hoạt động của khớp khóa trục MAV 1061
MAV 1061 hoạt động dựa trên nguyên lý tạo lực ép và ma sát giữa trục với moay-ơ. Khi siết các vít theo đúng trình tự và mô-men quy định, các bề mặt côn tạo lực kẹp lên các chi tiết lắp ghép, hình thành liên kết có khả năng truyền mô-men xoắn.
Khi tháo lắp, cần thực hiện theo hướng dẫn của nhà sản xuất, sử dụng đúng dụng cụ và tuân thủ mô-men siết quy định cho từng kích thước. Không nên dùng một giá trị mô-men siết chung cho tất cả phiên bản MAV 1061.
Ứng dụng của khớp khóa trục MAV 1061
Khớp khóa trục MAV 1061 có thể được xem xét sử dụng trong các cụm truyền động cơ khí có yêu cầu liên kết trục với moay-ơ bằng ma sát, chẳng hạn:
- Lắp bánh răng, puli và các chi tiết truyền động lên trục.
- Cụm truyền động của băng tải và thiết bị vận chuyển.
- Máy móc công nghiệp có trục quay và chi tiết lắp ghép dạng moay-ơ.
- Các cơ cấu truyền động cần liên kết không then và thuận tiện khi tháo lắp bảo trì.
Việc sử dụng cần căn cứ vào tải trọng, mô-men xoắn, tốc độ quay, điều kiện làm việc và kích thước lắp ghép của từng thiết bị.
Lưu ý khi lựa chọn và lắp đặt MAV 1061
Để lựa chọn đúng khớp khóa trục MAV 1061, cần kiểm tra đường kính trục, đường kính lỗ moay-ơ, không gian lắp đặt và mô-men xoắn cần truyền. Đồng thời, bề mặt tiếp xúc phải đáp ứng yêu cầu về dung sai và độ nhám của nhà sản xuất.
Trong quá trình lắp đặt, cần làm sạch các bề mặt tiếp xúc và tuân thủ hướng dẫn về trình tự siết, mô-men siết vít cũng như quy trình tháo khóa. Không tự ý bôi trơn hoặc thay đổi điều kiện bề mặt tiếp xúc nếu chưa được hướng dẫn trong tài liệu kỹ thuật, vì điều này có thể ảnh hưởng đến khả năng truyền tải.
Gia Hưng Phát cung cấp khớp khóa trục MAV 1061
Gia Hưng Phát cung cấp các giải pháp khớp nối và thiết bị truyền động công nghiệp, trong đó có các dòng khớp khóa trục dùng để liên kết trục với moay-ơ. Với sản phẩm MAV 1061, khách hàng nên cung cấp kích thước trục, kích thước moay-ơ và yêu cầu mô-men xoắn để được hỗ trợ xác định phiên bản phù hợp.
Để lựa chọn đúng sản phẩm, hãy đối chiếu thông số kỹ thuật theo mã hàng và điều kiện vận hành thực tế của thiết bị.
Tham khảo trang danh mục các sản phẩm Gia Hưng Phát cung cấp: Khớp khóa trục
Câu hỏi thường gặp về khớp khóa trục MAV 1061
Khớp khóa trục MAV 1061 dùng để làm gì?
Sản phẩm dùng để liên kết trục với moay-ơ bằng lực ma sát, truyền mô-men xoắn mà không cần dùng then.
MAV 1061 có tự định tâm không?
Có. Theo danh mục của Fenner, MAV 1061 có đặc tính tự định tâm và tự khóa.
MAV 1061 có những kích thước nào?
Sản phẩm có nhiều kích thước. Mô-men xoắn thay đổi theo từng phiên bản, vì vậy cần tra cứu bảng thông số để chọn đúng mã.
Cần cung cấp thông tin gì khi hỏi mua MAV 1061?
Nên cung cấp đường kính trục, đường kính lỗ moay-ơ, mô-men xoắn yêu cầu và điều kiện vận hành để xác định phiên bản phù hợp.
Khớp khóa trục MAV 1061 là giải pháp liên kết trục và moay-ơ bằng ma sát, nổi bật với thiết kế côn đơn, khả năng tự định tâm, tự khóa và nhiều lựa chọn kích thước. Để đảm bảo khả năng truyền tải và độ an toàn khi vận hành, cần lựa chọn đúng thông số và lắp đặt theo hướng dẫn của nhà sản xuất.
