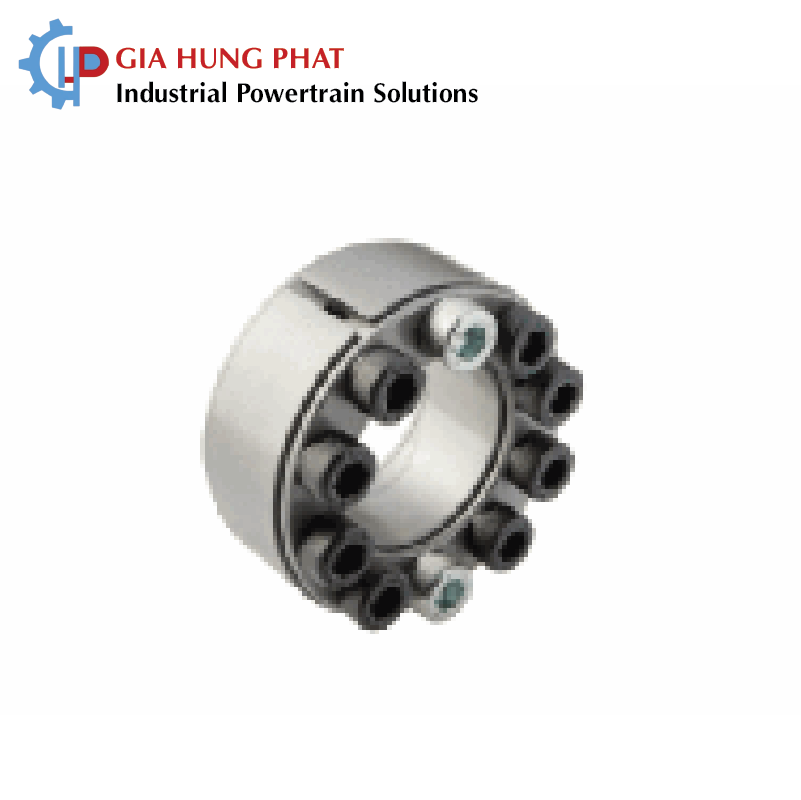

Khớp khóa trục MAV 2005 (Locking Assembly)

Khớp khóa trục MAV 2005 (Locking Assembly) là thiết bị cơ khí dùng để liên kết trục với moay-ơ bằng lực ma sát, giúp truyền mô-men xoắn trong các hệ thống truyền động công nghiệp mà không cần sử dụng then. Sản phẩm phù hợp với các cụm máy sử dụng bánh răng, puli, con lăn và các chi tiết truyền động lắp trên trục.

MAV 2005 thuộc dòng khớp khóa trục có khả năng truyền tải trung bình, được thiết kế với hai vòng ép có bề mặt côn kép và chiều dài lắp đặt thấp. Điểm đặc trưng của dòng này là không tự định tâm, có khả năng tự nhả khi tháo khóa và giữ vị trí moay-ơ trong quá trình siết chặt.

Đặc điểm nổi bật của khớp khóa trục MAV 2005

Truyền mô-men xoắn bằng ma sát: MAV 2005 tạo lực kẹp giữa trục và moay-ơ, hình thành liên kết truyền mô-men xoắn mà không cần sử dụng then tại vị trí lắp ghép.

Thiết kế côn kép: Hai vòng ép có bề mặt côn kép giúp tạo lực ép lên các bề mặt tiếp xúc khi siết vít theo đúng quy định kỹ thuật.

Không tự định tâm: Khác với một số dòng khóa trục tự định tâm, MAV 2005 không tự định tâm trục và moay-ơ. Vì vậy, cần căn chỉnh và đảm bảo độ đồng tâm của các chi tiết theo yêu cầu của hệ thống.

Giữ vị trí moay-ơ khi siết: Thiết kế giúp hạn chế sự dịch chuyển của moay-ơ trong quá trình siết chặt, thuận tiện khi căn chỉnh cụm truyền động.

Khả năng tự nhả: Kết cấu được thiết kế để hỗ trợ nhả khóa khi thực hiện tháo lắp theo đúng hướng dẫn của nhà sản xuất.

Chiều dài lắp đặt thấp: Thiết kế gọn theo phương trục giúp MAV 2005 phù hợp với những cụm máy có không gian lắp đặt hạn chế.

Thông số kỹ thuật khớp khóa trục MAV 2005

• Tên sản phẩm: Khớp khóa trục MAV 2005
• Tên tiếng Anh: Locking Assembly MAV 2005
• Thương hiệu: MAV
• Danh mục: Standard Locking Devices
• Khả năng tải: Dòng tải trung bình
• Cấu tạo: Hai vòng ép với bề mặt côn kép
• Đặc tính: Không tự định tâm, có khả năng tự nhả
• Đặc điểm lắp đặt: Giữ vị trí moay-ơ trong quá trình siết
• Dung sai trục: h11
• Dung sai lỗ moay-ơ: H11
• Độ nhám bề mặt trục và lỗ moay-ơ: Ra từ 0,8 đến 3,2 µm
• Số phiên bản trong danh mục Fenner: 77 kích thước

Các thông số về mô-men xoắn, áp suất tiếp xúc, lực dọc trục và mô-men siết vít thay đổi theo từng kích thước. Khi lựa chọn sản phẩm, cần kiểm tra dữ liệu kỹ thuật tương ứng với mã hàng cụ thể.

Bảng kích thước và mô-men xoắn MAV 2005

Dưới đây là một số kích thước tham khảo từ danh mục Fenner:

Kích thước d × D (mm)	Mô-men xoắn Mt (N·m)
18 × 47	300
20 × 47	330
24 × 50	440
30 × 55	600
40 × 65	1.100
50 × 80	2.160
60 × 90	2.990
70 × 110	5.650
80 × 120	6.410
90 × 130	8.180
480 × 585	640.000
600 × 710	940.000
880 × 990	1.992.000
980 × 1.090	2.412.000

Trong bảng, d là đường kính trục, D là đường kính ngoài của cụm khóa trục và Mt là mô-men xoắn theo thông số của từng phiên bản.

Các kích thước trên chỉ là ví dụ, không phải toàn bộ danh mục sản phẩm. Khả năng truyền tải thực tế cần được xác định dựa trên đúng mã hàng, điều kiện lắp đặt và tổ hợp tải trọng.

Nguyên lý hoạt động của khớp khóa trục MAV 2005

MAV 2005 hoạt động dựa trên nguyên lý tạo lực ép giữa các bề mặt tiếp xúc. Khi siết các vít, các vòng ép côn tạo lực kẹp hướng tâm lên trục và lỗ moay-ơ. Lực ma sát hình thành giúp truyền mô-men xoắn giữa các chi tiết.

Do MAV 2005 không tự định tâm, việc căn chỉnh trục và moay-ơ cần được thực hiện phù hợp với yêu cầu kỹ thuật trước khi siết hoàn tất. Điều này đặc biệt quan trọng đối với các hệ thống có tốc độ quay cao hoặc yêu cầu độ đồng tâm chính xác.

Khi cần tháo sản phẩm, cần thực hiện đúng trình tự trong hướng dẫn của nhà sản xuất, đảm bảo hệ thống đã được giải phóng tải và không còn mô-men xoắn nguy hiểm.

Ứng dụng của khớp khóa trục MAV 2005

Khớp khóa trục MAV 2005 có thể được lựa chọn cho nhiều hệ thống truyền động công nghiệp, tùy theo kích thước và yêu cầu tải trọng thực tế.

• Hệ thống băng tải: Liên kết puli và các chi tiết truyền động với trục.
• Máy móc công nghiệp: Lắp bánh răng, puli và các chi tiết dạng moay-ơ lên trục.
• Thiết bị vận chuyển vật liệu: Sử dụng trong các cụm truyền động quay khi thông số sản phẩm đáp ứng yêu cầu tải.
• Cụm con lăn và rô-to: Tạo liên kết ma sát giữa trục và chi tiết lắp ghép.
• Hệ thống truyền động có không gian hạn chế: Thiết kế chiều dài lắp đặt thấp có thể hữu ích khi không gian theo phương trục bị giới hạn.

Trước khi lựa chọn, cần đánh giá mô-men xoắn, lực dọc trục, tải uốn, tốc độ quay và yêu cầu căn chỉnh. Đối với tải trọng kết hợp, cần sử dụng dữ liệu tính toán phù hợp từ nhà sản xuất.

Lưu ý khi lựa chọn và lắp đặt MAV 2005

Để lựa chọn đúng khớp khóa trục MAV 2005, cần xác định đường kính trục, đường kính lỗ moay-ơ và mô-men xoắn cần truyền. Trục và lỗ moay-ơ phải đáp ứng yêu cầu dung sai H11 và h11, đồng thời có độ nhám bề mặt trong phạm vi nhà sản xuất quy định.

Do sản phẩm không tự định tâm, cần kiểm tra độ đồng tâm của trục và moay-ơ trước khi lắp đặt. Việc căn chỉnh đúng giúp hạn chế rung động và tải trọng không mong muốn lên hệ thống.

Trong quá trình lắp ráp, cần tuân thủ trình tự siết vít, mô-men siết và hướng dẫn về tình trạng bề mặt tiếp xúc. Không tự ý bôi trơn hoặc thay đổi điều kiện lắp đặt nếu chưa được nhà sản xuất cho phép.

Gia Hưng Phát cung cấp khớp khóa trục MAV 2005

Gia Hưng Phát cung cấp các giải pháp khớp nối và thiết bị truyền động công nghiệp phục vụ nhu cầu lắp đặt, thay thế và bảo trì máy móc. Khớp khóa trục MAV 2005 là một lựa chọn để xem xét khi cần liên kết trục với moay-ơ bằng ma sát, đồng thời tối ưu không gian lắp đặt theo phương trục.

Để lựa chọn đúng phiên bản, khách hàng nên cung cấp đường kính trục, kích thước lỗ moay-ơ, mô-men xoắn yêu cầu và điều kiện vận hành. Gia Hưng Phát có thể hỗ trợ đối chiếu thông số theo mã sản phẩm để xác định lựa chọn phù hợp với hệ thống.

Tham khảo trang danh mục các sản phẩm Gia Hưng Phát cung cấp: Khớp khóa trục

Câu hỏi thường gặp về khớp khóa trục MAV 2005

Khớp khóa trục MAV 2005 dùng để làm gì?

Sản phẩm dùng để liên kết trục với moay-ơ bằng lực ma sát, giúp truyền mô-men xoắn mà không cần sử dụng then tại vị trí liên kết.

MAV 2005 có tự định tâm không?

Không. Theo danh mục Fenner, MAV 2005 không tự định tâm, vì vậy cần căn chỉnh trục và moay-ơ phù hợp khi lắp đặt.

MAV 2005 có những kích thước nào?

Danh mục Fenner liệt kê 77 phiên bản kích thước, từ 18 × 47 mm đến 980 × 1.090 mm. Mô-men xoắn thay đổi theo từng phiên bản.

MAV 2005 có phù hợp với không gian lắp đặt hạn chế không?

Có thể phù hợp trong các cụm máy cần chiều dài lắp đặt thấp theo phương trục. Tuy nhiên, vẫn cần kiểm tra đường kính ngoài và các kích thước lắp đặt của phiên bản cụ thể.

Cần cung cấp thông tin gì để chọn đúng MAV 2005?

Nên cung cấp đường kính trục, đường kính lỗ moay-ơ, mô-men xoắn yêu cầu và thông tin về tải trọng vận hành để đối chiếu với bảng dữ liệu kỹ thuật.

Khớp khóa trục MAV 2005 là giải pháp liên kết trục và moay-ơ bằng ma sát, có thiết kế côn kép, chiều dài lắp đặt thấp và nhiều lựa chọn kích thước. Điểm cần lưu ý là sản phẩm không tự định tâm, do đó việc căn chỉnh trục và moay-ơ trước khi siết khóa rất quan trọng. Lựa chọn đúng mã hàng và tuân thủ hướng dẫn lắp đặt sẽ giúp đảm bảo khả năng truyền tải theo yêu cầu của hệ thống.
