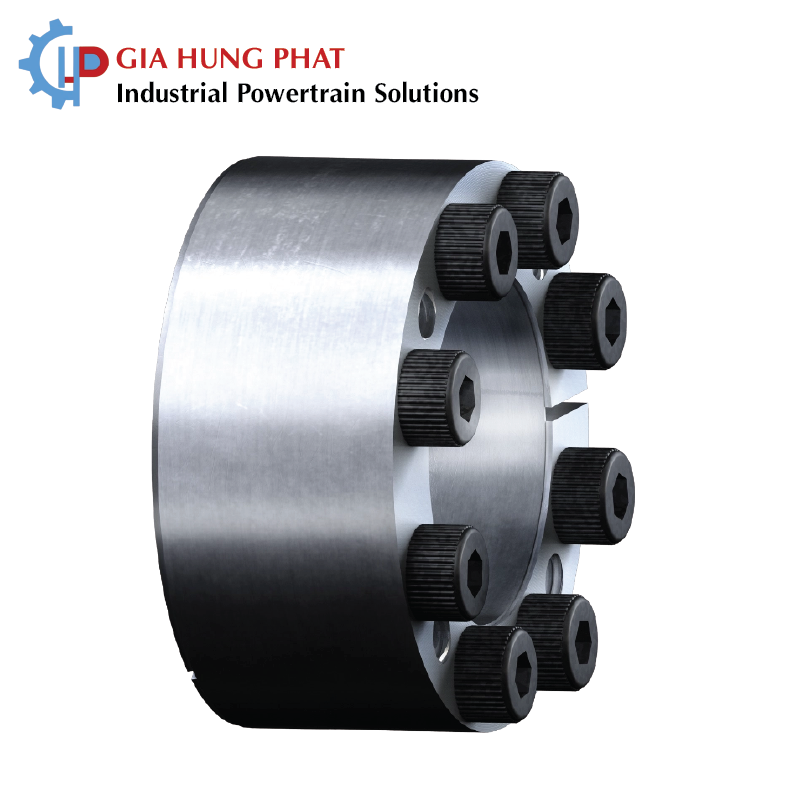

Khớp khóa trục CLAMPEX®KTR 105

Giới thiệu khớp khóa trục CLAMPEX® KTR 105

Khớp khóa trục CLAMPEX® KTR 105 là dòng bộ khóa trục trong (internal clamping set) của thương hiệu KTR Germany, được thiết kế để liên kết trục với moay ơ bằng lực ma sát. Sản phẩm tạo liên kết không có độ rơ, cho phép truyền đồng thời mô-men xoắn và lực dọc trục mà không cần sử dụng then.

Điểm nổi bật của CLAMPEX® KTR 105 là thiết kế nhỏ gọn và khả năng tự định tâm. Nhờ đó, sản phẩm phù hợp với các hệ thống truyền động có không gian lắp đặt hạn chế, đồng thời không yêu cầu định tâm bổ sung giữa trục và moay ơ. Đặc điểm này giúp đơn giản hóa quá trình lắp ráp và hỗ trợ duy trì độ đồng tâm của cụm truyền động.

Gia Hưng Phát cung cấp khớp khóa trục CLAMPEX® KTR 105 của KTR Germany, hỗ trợ tư vấn lựa chọn kích thước và thông số kỹ thuật phù hợp với yêu cầu của từng ứng dụng công nghiệp.

Đặc điểm nổi bật của khớp khóa trục KTR 105

Thiết kế nhỏ gọn: CLAMPEX® KTR 105 có kết cấu nhỏ gọn, phù hợp với các cụm máy có không gian lắp đặt hạn chế, giúp tối ưu diện tích và bố trí hệ thống truyền động.

Khả năng tự định tâm: Khác với các dòng khóa trục không tự định tâm, KTR 105 có khả năng tự định tâm trục và moay ơ thông qua cơ cấu khóa. Vì vậy, không cần thực hiện định tâm bổ sung riêng cho moay ơ.

Liên kết không có độ rơ: Sản phẩm sử dụng lực ma sát để liên kết trục và moay ơ, giúp hạn chế chuyển động tương đối tại vị trí kết nối khi được lắp đặt đúng yêu cầu kỹ thuật.

Truyền mô-men xoắn và lực dọc trục: Khớp khóa trục cho phép truyền đồng thời mô-men xoắn và lực dọc trục, đáp ứng nhu cầu vận hành của nhiều loại máy móc công nghiệp.

Không cần sử dụng then: Sản phẩm tạo liên kết trên bề mặt trục và moay ơ phù hợp mà không cần then tại vị trí kết nối, giúp đơn giản hóa kết cấu lắp ráp.

Không cần bảo trì định kỳ: CLAMPEX® KTR 105 được thiết kế để hoạt động mà không cần bảo trì định kỳ theo điều kiện sử dụng và hướng dẫn của nhà sản xuất.

Thông số kỹ thuật khớp khóa trục CLAMPEX® KTR 105

• Thương hiệu: KTR Germany
• Dòng sản phẩm: CLAMPEX® KTR 105
• Loại sản phẩm: Bộ khóa trục trong (internal clamping set)
• Đặc điểm định tâm: Tự định tâm
• Mô-men xoắn truyền tải: 5 – 1.900 Nm, tùy kích thước và phiên bản
• Kiểu liên kết: Liên kết ma sát giữa trục và moay ơ
• Khả năng truyền tải: Mô-men xoắn và lực dọc trục đồng thời
• Đặc điểm thiết kế: Nhỏ gọn, phù hợp với không gian lắp đặt hạn chế
• Bảo trì: Không cần bảo trì định kỳ theo hướng dẫn của nhà sản xuất
• Đặc điểm lắp đặt: Không cần định tâm bổ sung; moay ơ dịch chuyển dọc trục về phía trục trong quá trình lắp ráp

Dải mô-men xoắn 5–1.900 Nm là phạm vi của dòng sản phẩm, không phải thông số áp dụng cho mọi kích thước KTR 105. Khi lựa chọn, cần đối chiếu đường kính trục, đường kính lỗ moay ơ, mô-men xoắn yêu cầu và các điều kiện lắp ghép theo tài liệu kỹ thuật của nhà sản xuất.

Nguyên lý hoạt động của khớp khóa trục CLAMPEX® KTR 105

Khớp khóa trục CLAMPEX® KTR 105 hoạt động dựa trên nguyên lý tạo lực ép để hình thành liên kết ma sát giữa trục và moay ơ. Khi cơ cấu khóa được siết theo hướng dẫn của nhà sản xuất, lực ép giữ các chi tiết cố định với nhau, cho phép truyền mô-men xoắn và lực dọc trục mà không cần sử dụng then.

Nhờ thiết kế tự định tâm, sản phẩm không yêu cầu định tâm bổ sung giữa trục và moay ơ. Tuy nhiên, trong quá trình lắp ráp, moay ơ sẽ dịch chuyển theo phương dọc trục về phía trục. Vì vậy, cần kiểm tra vị trí lắp đặt và khoảng cách làm việc của các chi tiết liên quan trước khi tiến hành khóa.

Để đảm bảo khả năng truyền tải và độ an toàn, cần tuân thủ yêu cầu về dung sai, mô-men siết và quy trình lắp đặt tương ứng với từng kích thước sản phẩm.

Ứng dụng của khớp khóa trục KTR 105

Khớp khóa trục CLAMPEX® KTR 105 phù hợp với các hệ thống truyền động công nghiệp cần kết cấu nhỏ gọn, khả năng tự định tâm và liên kết chắc chắn giữa trục với moay ơ.

Một số ứng dụng có thể kể đến:

• Máy móc và thiết bị cơ khí công nghiệp.
• Hệ thống truyền động trong nhà máy sản xuất.
• Cơ cấu truyền động có không gian lắp đặt hạn chế.
• Hệ thống băng tải và thiết bị vận chuyển vật liệu.
• Cụm máy cần truyền mô-men xoắn và lực dọc trục đồng thời.
• Các ứng dụng cần liên kết trục không có độ rơ mà không sử dụng then.

Việc lựa chọn đúng kích thước khớp khóa trục giúp đảm bảo khả năng truyền tải, tiết kiệm không gian và hỗ trợ quá trình lắp ráp thuận tiện hơn.

So sánh khớp khóa trục CLAMPEX® KTR 105 và KTR 150

CLAMPEX® KTR 105 và KTR 150 đều là các dòng bộ khóa trục trong của KTR Germany, nhưng có sự khác biệt về khả năng định tâm và đặc điểm thiết kế.

• CLAMPEX® KTR 105: Có thiết kế nhỏ gọn, tự định tâm và không cần định tâm bổ sung giữa trục và moay ơ. Dải mô-men xoắn được công bố từ 5 đến 1.900 Nm.
• CLAMPEX® KTR 150: Có thiết kế nhỏ gọn, hướng đến giải pháp kinh tế nhưng không tự định tâm. Trục và moay ơ cần được định tâm trực tiếp khi lắp đặt. Dải mô-men xoắn được công bố từ 2 đến 215.000 Nm.

Khi lựa chọn giữa hai dòng sản phẩm, cần căn cứ vào mô-men xoắn yêu cầu, kích thước lắp ghép, không gian lắp đặt và khả năng định tâm của hệ thống. Ngoài ra, cần lưu ý hiện tượng dịch chuyển dọc trục của moay ơ trong quá trình lắp KTR 105 để bố trí cụm máy phù hợp.

Gia Hưng Phát cung cấp khớp khóa trục CLAMPEX® KTR 105

Gia Hưng Phát cung cấp khớp khóa trục CLAMPEX® KTR 105 của KTR Germany phục vụ nhu cầu lắp đặt, thay thế và bảo trì hệ thống truyền động công nghiệp. Với thiết kế nhỏ gọn và khả năng tự định tâm, sản phẩm là lựa chọn phù hợp cho các cụm máy có không gian hạn chế và yêu cầu liên kết trục chính xác.

Khi cần lựa chọn khớp khóa trục KTR 105, khách hàng nên cung cấp đường kính trục, đường kính lỗ moay ơ, mô-men xoắn làm việc và điều kiện vận hành thực tế. Gia Hưng Phát hỗ trợ tư vấn lựa chọn kích thước phù hợp, giúp khách hàng đối chiếu thông số và yêu cầu lắp đặt của thiết bị.

Liên hệ Gia Hưng Phát để được tư vấn và báo giá khớp khóa trục CLAMPEX® KTR 105 cùng các giải pháp liên kết trục công nghiệp khác.

Câu hỏi thường gặp về khớp khóa trục CLAMPEX® KTR 105

Khớp khóa trục CLAMPEX® KTR 105 dùng để làm gì?

Sản phẩm dùng để liên kết trục với moay ơ bằng lực ma sát, giúp truyền mô-men xoắn và lực dọc trục mà không cần sử dụng then.

CLAMPEX® KTR 105 có tự định tâm không?

Có. KTR 105 là dòng bộ khóa trục trong tự định tâm, không yêu cầu định tâm bổ sung giữa trục và moay ơ.

KTR 105 có phù hợp với không gian lắp đặt nhỏ không?

Có. Sản phẩm có thiết kế nhỏ gọn, phù hợp với các cụm máy có không gian lắp đặt hạn chế.

Mô-men xoắn của khớp khóa trục KTR 105 là bao nhiêu?

Dải mô-men xoắn được công bố từ 5 đến 1.900 Nm, tùy thuộc vào kích thước và phiên bản sản phẩm.

Mua khớp khóa trục CLAMPEX® KTR 105 ở đâu?

Khách hàng có thể liên hệ Gia Hưng Phát để được tư vấn thông số kỹ thuật, lựa chọn kích thước và nhận báo giá theo nhu cầu sử dụng.
