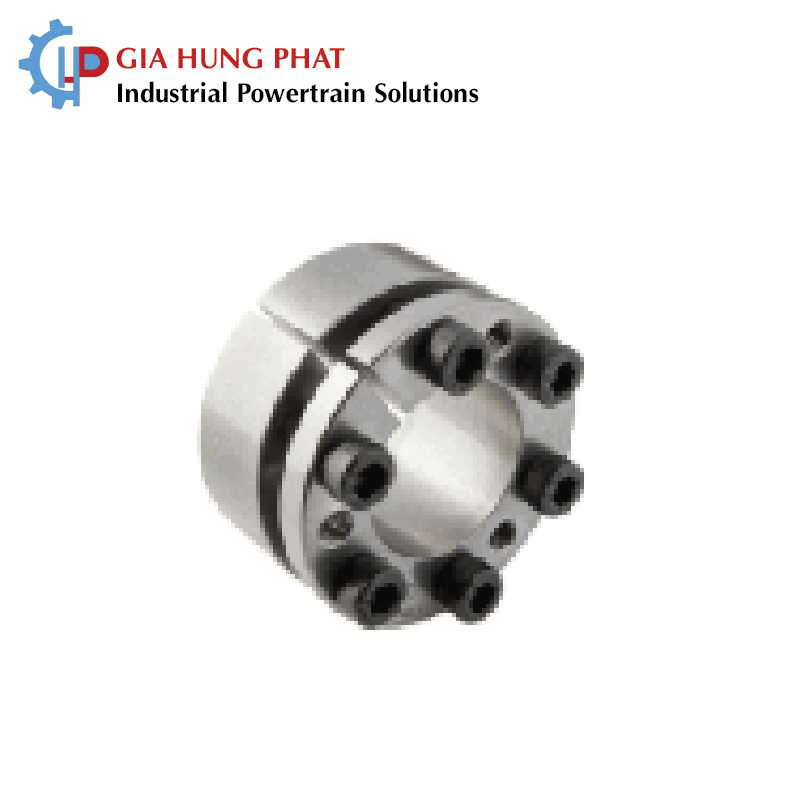

Khớp khóa trục MAV 1062 (Locking Assembly)

Khớp khóa trục MAV 1062 (Locking Assembly) là thiết bị cơ khí dùng để liên kết trục với moay-ơ bằng lực ma sát, giúp truyền mô-men xoắn mà không cần sử dụng then. Sản phẩm được thiết kế cho các hệ thống truyền động công nghiệp cần liên kết chắc chắn giữa trục và các chi tiết như bánh răng, puli, con lăn hoặc rô-to.

MAV 1062 có thiết kế côn đơn, khả năng tự định tâm và tự khóa. Sản phẩm có nhiều kích thước để lựa chọn, phù hợp với các yêu cầu truyền động khác nhau tùy theo đường kính trục, kết cấu moay-ơ và tải trọng vận hành.

Đặc điểm nổi bật của khớp khóa trục MAV 1062

Thiết kế côn đơn: MAV 1062 sử dụng kết cấu côn để tạo lực ép giữa các bề mặt lắp ghép. Lực ma sát sinh ra giúp truyền mô-men xoắn từ trục đến moay-ơ.

Tự định tâm và tự khóa: Thiết kế hỗ trợ định tâm trục và moay-ơ, đồng thời tạo liên kết chắc chắn khi các vít được siết theo đúng yêu cầu kỹ thuật.

Truyền mô-men xoắn không cần then: Khớp khóa trục tạo liên kết bằng ma sát thay vì dựa vào then và rãnh then. Điều này giúp đơn giản hóa kết cấu lắp ghép và hạn chế độ rơ trong liên kết khi được lựa chọn, lắp đặt đúng cách.

Nhiều kích thước: Dòng MAV 1062 có nhiều phiên bản đường kính trong và đường kính ngoài, giúp người dùng lựa chọn theo kích thước trục và moay-ơ hiện có.

Thuận tiện khi lắp đặt và bảo trì: Khi tuân thủ hướng dẫn của nhà sản xuất, thiết bị có thể được tháo lắp để kiểm tra hoặc bảo trì cụm truyền động.

Thông số kỹ thuật khớp khóa trục MAV 1062

• Tên sản phẩm: Khớp khóa trục MAV 1062
• Tên tiếng Anh: Locking Assembly MAV 1062
• Thương hiệu: MAV
• Phân loại: Khớp khóa trục công suất trung bình
• Kiểu thiết kế: Côn đơn
• Đặc tính: Tự định tâm, tự khóa
• Dung sai trục: h8
• Dung sai lỗ moay-ơ: H8
• Độ nhám bề mặt trục và lỗ moay-ơ: Ra từ 0,8 đến 3,2 µm
• Số phiên bản kích thước trong danh mục: 49

Thông số mô-men xoắn và lực dọc trục phụ thuộc vào từng kích thước. Khi lựa chọn sản phẩm, cần đối chiếu bảng dữ liệu kỹ thuật của đúng mã MAV 1062 thay vì chỉ dựa vào tên dòng sản phẩm.

Bảng kích thước và mô-men xoắn MAV 1062

Dưới đây là một số kích thước tiêu biểu được liệt kê trong danh mục Fenner:

Mã kích thước d × D (mm)	Mô-men xoắn Mt (N·m)
14 × 32	108
16 × 32	123
18 × 47	330
20 × 47	360
24 × 50	520
30 × 55	650
40 × 65	1.160
50 × 80	2.430
60 × 90	3.340
70 × 110	6.230
80 × 120	7.120

Trong bảng trên, d là đường kính trục và D là đường kính ngoài của cụm khóa trục. Mô-men xoắn Mt là khả năng truyền mô-men theo thông số của từng phiên bản, không phải giá trị áp dụng chung cho toàn bộ dòng MAV 1062.

Nguyên lý hoạt động của khớp khóa trục MAV 1062

MAV 1062 hoạt động dựa trên lực ép và ma sát giữa các bề mặt tiếp xúc. Khi siết vít, kết cấu côn tạo lực kẹp lên trục và lỗ moay-ơ, hình thành liên kết có khả năng truyền mô-men xoắn và lực dọc trục theo giới hạn thiết kế.

Khả năng chịu tải thực tế phụ thuộc vào kích thước thiết bị, điều kiện bề mặt tiếp xúc, chất lượng lắp đặt và tổ hợp tải trọng. Vì vậy, cần kiểm tra đầy đủ thông số kỹ thuật trước khi sử dụng trong các hệ thống có tải trọng lớn hoặc tải biến đổi.

Ứng dụng của khớp khóa trục MAV 1062

Khớp khóa trục MAV 1062 có thể được lựa chọn cho nhiều cụm truyền động cơ khí, tùy theo yêu cầu tải và kích thước lắp ghép, chẳng hạn:

• Lắp bánh răng và puli lên trục truyền động.
• Cụm con lăn và thiết bị vận chuyển công nghiệp.
• Cơ cấu cam, cần gạt và rô-to.
• Máy móc công nghiệp sử dụng liên kết trục với moay-ơ.
• Hệ thống truyền động cần liên kết không then và thuận tiện cho công tác bảo trì.

Trước khi lựa chọn, cần xác định mô-men xoắn, lực dọc trục, tải uốn nếu có, tốc độ quay và điều kiện làm việc của thiết bị. Với tải kết hợp, không nên chỉ căn cứ vào giá trị mô-men xoắn tối đa để quyết định kích thước.

Lưu ý khi lựa chọn và lắp đặt MAV 1062

Để lựa chọn đúng khớp khóa trục MAV 1062, cần xác định chính xác đường kính trục, đường kính lỗ moay-ơ và mô-men xoắn cần truyền. Bên cạnh đó, trục và lỗ moay-ơ phải đáp ứng yêu cầu dung sai h8 và H8 cùng độ nhám bề mặt theo tài liệu kỹ thuật.

Trong quá trình lắp đặt, cần tuân thủ trình tự siết vít, mô-men siết và hướng dẫn tháo lắp của nhà sản xuất. Không tự ý thay đổi tình trạng bề mặt tiếp xúc hoặc sử dụng thông số siết của một kích thước cho phiên bản khác, vì điều này có thể ảnh hưởng đến khả năng truyền tải và độ an toàn vận hành.

Gia Hưng Phát cung cấp khớp khóa trục MAV 1062

Gia Hưng Phát cung cấp các giải pháp khớp nối và thiết bị truyền động công nghiệp phục vụ nhu cầu lắp đặt, thay thế và bảo trì máy móc. Với khớp khóa trục MAV 1062, khách hàng nên cung cấp kích thước trục, kích thước moay-ơ, mô-men xoắn yêu cầu và điều kiện vận hành để được hỗ trợ xác định phiên bản phù hợp.

Việc lựa chọn đúng mã sản phẩm giúp đảm bảo khả năng truyền tải theo thiết kế, đồng thời hỗ trợ quá trình lắp đặt và bảo trì hệ thống truyền động.

Tham khảo trang danh mục các sản phẩm Gia Hưng Phát cung cấp: Khớp khóa trục

Câu hỏi thường gặp về khớp khóa trục MAV 1062

Khớp khóa trục MAV 1062 dùng để làm gì?

Sản phẩm dùng để liên kết trục với moay-ơ bằng lực ma sát, giúp truyền mô-men xoắn mà không cần sử dụng then.

MAV 1062 có tự định tâm không?

Có. Theo danh mục Fenner, MAV 1062 có đặc tính tự định tâm và tự khóa.

MAV 1062 truyền được mô-men xoắn bao nhiêu?

Giá trị phụ thuộc vào kích thước cụ thể. Danh mục có các phiên bản với mô-men xoắn từ 108 N·m ở kích thước 14 × 32 mm đến 7.120 N·m ở kích thước 80 × 120 mm trong các mục đã tra cứu.

Cần thông tin gì để chọn đúng MAV 1062?

Cần cung cấp đường kính trục, đường kính lỗ moay-ơ, mô-men xoắn yêu cầu và các tải trọng liên quan để đối chiếu thông số của nhà sản xuất.

Khớp khóa trục MAV 1062 là giải pháp liên kết trục và moay-ơ bằng ma sát, với thiết kế côn đơn, khả năng tự định tâm và tự khóa. Sản phẩm có nhiều kích thước và mức mô-men xoắn để đáp ứng các nhu cầu truyền động công nghiệp khác nhau. Để đảm bảo lựa chọn chính xác, cần đối chiếu thông số của từng mã và lắp đặt theo hướng dẫn kỹ thuật của nhà sản xuất.
