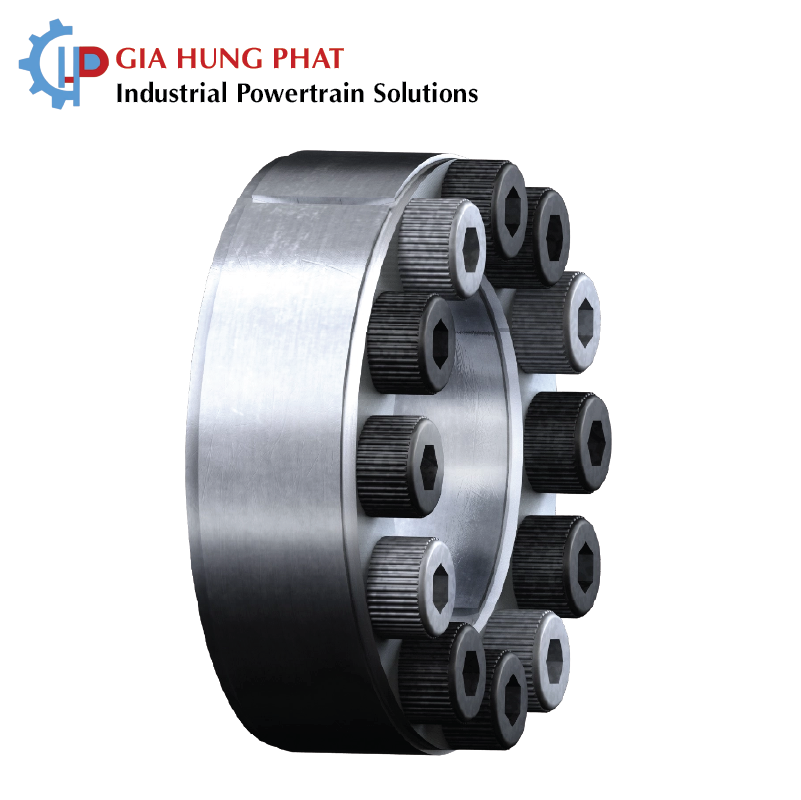

Khớp khóa trục CLAMPEX®KTR 100

Giới thiệu khớp khóa trục CLAMPEX® KTR 100

Khớp khóa trục CLAMPEX® KTR 100 là dòng bộ khóa trục trong (internal clamping set) của thương hiệu KTR Germany, được thiết kế để tạo liên kết chắc chắn giữa trục và moay ơ trong các hệ thống truyền động công nghiệp. Sản phẩm sử dụng nguyên lý liên kết ma sát, giúp truyền mô-men xoắn và lực dọc trục mà không cần sử dụng then, đồng thời đảm bảo liên kết không có độ rơ khi lắp đặt đúng yêu cầu.

Điểm nổi bật của CLAMPEX® KTR 100 là khả năng thích ứng với dung sai đường kính trục và lỗ moay ơ lớn hơn so với một số dòng khớp khóa trục khác. Tuy nhiên, đây là dòng khóa trục không tự định tâm, vì vậy trục và moay ơ cần được định tâm trực tiếp trong quá trình lắp đặt để đảm bảo độ đồng tâm và khả năng vận hành ổn định.

Gia Hưng Phát cung cấp khớp khóa trục CLAMPEX® KTR 100 của KTR Germany, hỗ trợ tư vấn lựa chọn kích thước và thông số phù hợp với yêu cầu của từng hệ thống truyền động.

Đặc điểm nổi bật của khớp khóa trục KTR 100

Liên kết trục và moay ơ không có độ rơ: CLAMPEX® KTR 100 tạo liên kết bằng lực ma sát, giúp hạn chế chuyển động tương đối giữa trục và moay ơ, hỗ trợ truyền động ổn định trong quá trình vận hành.

Truyền đồng thời mô-men xoắn và lực dọc trục: Sản phẩm cho phép truyền mô-men xoắn và lực dọc trục thông qua liên kết ma sát, đáp ứng yêu cầu của nhiều hệ thống máy móc công nghiệp.

Phù hợp với dung sai trục và moay ơ lớn: So với một số dòng khóa trục khác, KTR 100 cho phép dung sai đường kính trục và lỗ moay ơ lớn hơn theo thiết kế của nhà sản xuất. Đặc điểm này giúp sản phẩm phù hợp với các ứng dụng có yêu cầu lắp ghép đặc thù.

Không tự định tâm: CLAMPEX® KTR 100 không có khả năng tự định tâm trục và moay ơ. Khi lắp đặt, cần thực hiện định tâm trực tiếp để đảm bảo độ đồng tâm của hệ thống.

Không làm dịch chuyển dọc trục khi lắp đặt: Thiết kế sản phẩm giúp tránh hiện tượng moay ơ dịch chuyển theo phương dọc trục so với trục trong quá trình lắp ráp khi thực hiện đúng quy trình kỹ thuật.

Dải nhiệt độ làm việc rộng: Sản phẩm có nhiệt độ làm việc từ -20°C đến +160°C, phù hợp với nhiều điều kiện vận hành trong công nghiệp.

Thông số kỹ thuật khớp khóa trục CLAMPEX® KTR 100

• Thương hiệu: KTR Germany
• Dòng sản phẩm: CLAMPEX® KTR 100
• Loại sản phẩm: Bộ khóa trục trong (internal clamping set)
• Đặc điểm định tâm: Không tự định tâm
• Mô-men xoắn truyền tải: 260 – 3.017.100 Nm, tùy kích thước và phiên bản
• Kiểu liên kết: Liên kết ma sát giữa trục và moay ơ
• Khả năng truyền tải: Mô-men xoắn và lực dọc trục đồng thời
• Yêu cầu lắp đặt: Trục và moay ơ cần được định tâm trực tiếp
• Nhiệt độ làm việc: -20°C đến +160°C
• Đặc điểm lắp ráp: Không gây dịch chuyển dọc trục giữa moay ơ và trục trong quá trình lắp đặt theo thiết kế

Dải mô-men xoắn trên là phạm vi của dòng sản phẩm, không phải thông số áp dụng cho mọi kích thước KTR 100. Khi lựa chọn, cần kiểm tra đường kính trục, đường kính lỗ moay ơ, dung sai lắp ghép và mô-men xoắn yêu cầu theo tài liệu kỹ thuật của nhà sản xuất.

Nguyên lý hoạt động của khớp khóa trục CLAMPEX® KTR 100

Khớp khóa trục CLAMPEX® KTR 100 hoạt động dựa trên nguyên lý tạo lực ép giữa các bề mặt tiếp xúc để hình thành liên kết ma sát giữa trục và moay ơ. Khi cơ cấu khóa được siết theo đúng hướng dẫn kỹ thuật, lực ép giúp cố định các chi tiết và truyền mô-men xoắn cũng như lực dọc trục mà không cần sử dụng then.

Khác với các dòng khớp khóa trục tự định tâm, KTR 100 yêu cầu trục và moay ơ được định tâm trực tiếp trước hoặc trong quá trình lắp đặt theo hướng dẫn của nhà sản xuất. Việc định tâm chính xác giúp hạn chế độ lệch tâm, giảm rung động và đảm bảo hệ thống truyền động hoạt động ổn định.

Để đạt hiệu quả sử dụng tốt, cần tuân thủ các yêu cầu về dung sai, độ đồng tâm, mô-men siết và quy trình lắp đặt của từng phiên bản sản phẩm.

Ứng dụng của khớp khóa trục KTR 100

Khớp khóa trục CLAMPEX® KTR 100 phù hợp với các hệ thống truyền động công nghiệp cần liên kết trục và moay ơ bằng lực ma sát, đặc biệt trong những ứng dụng yêu cầu khả năng thích ứng với dung sai lắp ghép lớn hơn.

Một số ứng dụng có thể kể đến:

• Hệ thống truyền động trong nhà máy công nghiệp.
• Máy móc và thiết bị cơ khí.
• Hệ thống băng tải và thiết bị vận chuyển vật liệu.
• Cơ cấu truyền động sử dụng trục và moay ơ.
• Thiết bị cần truyền mô-men xoắn và lực dọc trục đồng thời.
• Các ứng dụng cần liên kết trục không có độ rơ và không sử dụng then.

Khi sử dụng CLAMPEX® KTR 100, cần đặc biệt chú ý đến yêu cầu định tâm trực tiếp giữa trục và moay ơ. Việc lựa chọn đúng kích thước và thực hiện lắp đặt chính xác giúp nâng cao độ ổn định và độ tin cậy của hệ thống truyền động.

So sánh khớp khóa trục CLAMPEX® KTR 100 với các dòng khóa trục khác

CLAMPEX® KTR 100 thuộc nhóm bộ khóa trục trong, có đặc điểm không tự định tâm và phù hợp với các ứng dụng cho phép dung sai trục, moay ơ lớn hơn theo thiết kế. Trong khi đó, một số dòng khóa trục khác có thể tích hợp khả năng tự định tâm hoặc sử dụng kết cấu khóa ngoài tùy theo yêu cầu lắp đặt.

Khi lựa chọn sản phẩm, doanh nghiệp cần xem xét các yếu tố như đường kính trục, kích thước moay ơ, dung sai gia công, yêu cầu đồng tâm, mô-men xoắn và không gian lắp đặt. Không nên lựa chọn chỉ dựa trên mô-men xoắn tối đa của dòng sản phẩm, vì khả năng truyền tải thực tế phụ thuộc vào kích thước và điều kiện vận hành cụ thể.

Gia Hưng Phát có thể hỗ trợ tư vấn lựa chọn dòng khớp khóa trục phù hợp dựa trên thông số kỹ thuật của thiết bị và nhu cầu sử dụng thực tế.

Tham khảo trang danh mục các sản phẩm Gia Hưng Phát cung cấp: Khớp khóa trục

Gia Hưng Phát cung cấp khớp khóa trục CLAMPEX® KTR 100

Gia Hưng Phát cung cấp khớp khóa trục CLAMPEX® KTR 100 của KTR Germany phục vụ nhu cầu lắp đặt, thay thế và bảo trì hệ thống truyền động công nghiệp. Sản phẩm là giải pháp đáng cân nhắc cho các ứng dụng cần liên kết trục và moay ơ chắc chắn, truyền mô-men xoắn hiệu quả và đáp ứng yêu cầu về dung sai lắp ghép.

Khi cần lựa chọn khớp khóa trục KTR 100, khách hàng nên cung cấp đường kính trục, đường kính lỗ moay ơ, mô-men xoắn làm việc và điều kiện vận hành. Đặc biệt, cần xác định yêu cầu định tâm trực tiếp để đảm bảo sản phẩm được lắp đặt phù hợp với thiết kế hệ thống.

Liên hệ Gia Hưng Phát để được tư vấn thông số kỹ thuật, lựa chọn kích thước và nhận báo giá khớp khóa trục CLAMPEX® KTR 100 cùng các giải pháp liên kết trục công nghiệp khác.

Câu hỏi thường gặp về khớp khóa trục CLAMPEX® KTR 100

Khớp khóa trục CLAMPEX® KTR 100 dùng để làm gì?

Sản phẩm dùng để liên kết trục với moay ơ bằng lực ma sát, giúp truyền mô-men xoắn và lực dọc trục mà không cần sử dụng then.

CLAMPEX® KTR 100 có tự định tâm không?

Không. Đây là dòng khóa trục trong không tự định tâm. Trục và moay ơ cần được định tâm trực tiếp trong quá trình lắp đặt.

Khớp khóa trục KTR 100 có phù hợp với dung sai lớn không?

Có. Theo thông tin của nhà sản xuất, KTR 100 cho phép dung sai trục và moay ơ lớn hơn so với một số dòng khóa trục khác. Tuy nhiên, cần đối chiếu dung sai cho phép của kích thước cụ thể trong tài liệu kỹ thuật.

Nhiệt độ làm việc của CLAMPEX® KTR 100 là bao nhiêu?

Sản phẩm có dải nhiệt độ làm việc từ -20°C đến +160°C. Cần xem xét điều kiện vận hành thực tế và hướng dẫn kỹ thuật tương ứng.

Mua khớp khóa trục CLAMPEX® KTR 100 ở đâu?

Khách hàng có thể liên hệ Gia Hưng Phát để được tư vấn lựa chọn kích thước, kiểm tra thông số kỹ thuật và nhận báo giá theo nhu cầu sử dụng.
