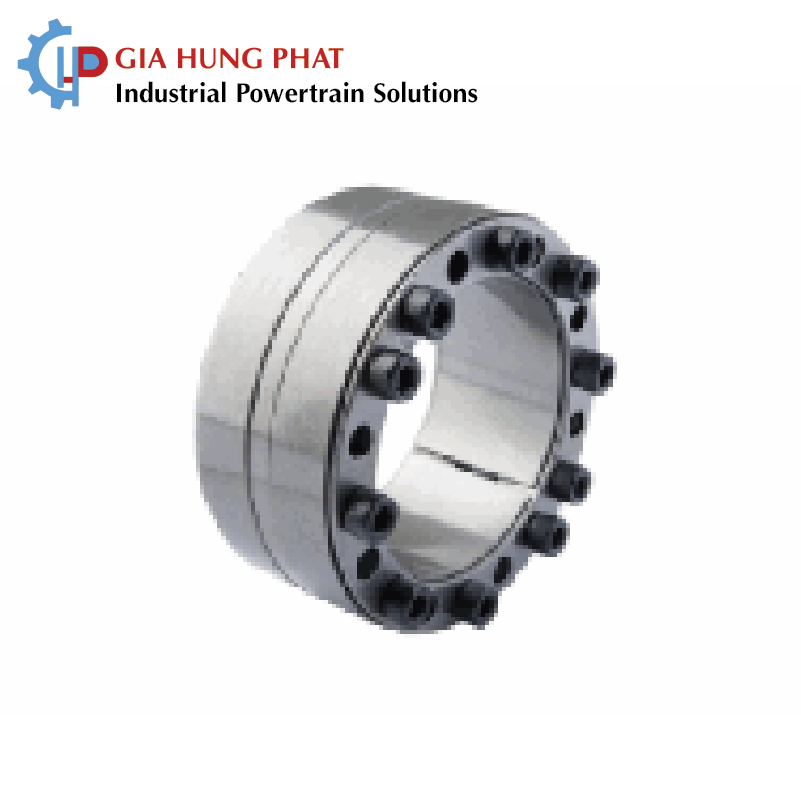

Khớp khóa trục MAV 1800 (Locking Assembly)

Khớp khóa trục MAV 1800 (Locking Assembly) là thiết bị liên kết cơ khí thuộc dòng sản phẩm MAV, được cung cấp thông qua hệ thống phân phối của Fenner. Sản phẩm được thiết kế để kết nối trục với moay ơ bằng lực ma sát, tạo liên kết chắc chắn, không có độ rơ và không cần sử dụng then.

Khớp khóa trục MAV 1800 có khả năng tự định tâm, tự khóa và giữ vị trí moay ơ trong quá trình siết chặt. Nhờ kết cấu gồm các vòng côn và hệ thống vít siết, sản phẩm tạo áp lực tiếp xúc giữa trục, bộ khóa và lỗ moay ơ, giúp truyền mô-men xoắn hiệu quả trong các hệ thống truyền động công nghiệp.

Với khả năng truyền tải phù hợp cho nhiều kích thước trục khác nhau, MAV 1800 được ứng dụng trong các cơ cấu sử dụng bánh răng, puly, cam, đòn bẩy, rôto và nhiều thiết bị cơ khí khác. Gia Hưng Phát cung cấp khớp khóa trục MAV 1800, hỗ trợ khách hàng lựa chọn sản phẩm theo kích thước lắp ghép và yêu cầu vận hành thực tế.

Đặc điểm nổi bật của khớp khóa trục MAV 1800

Liên kết không có độ rơ: Khớp khóa trục MAV 1800 tạo liên kết ma sát giữa trục và moay ơ, giúp hạn chế chuyển động tương đối tại vị trí kết nối và duy trì độ ổn định của hệ thống truyền động.

Tự định tâm và tự khóa: Thiết kế của MAV 1800 hỗ trợ định tâm trục và moay ơ trong quá trình siết chặt, đồng thời tạo liên kết khóa chắc chắn khi được lắp đặt đúng quy trình kỹ thuật.

Giữ vị trí moay ơ khi siết chặt: Cấu tạo của sản phẩm giúp hạn chế sự dịch chuyển dọc trục giữa trục và moay ơ trong quá trình siết vít, hỗ trợ duy trì vị trí lắp ráp theo yêu cầu thiết kế.

Truyền mô-men xoắn hiệu quả: Lực ép và ma sát tại các bề mặt tiếp xúc giúp truyền mô-men xoắn từ trục sang moay ơ. Khả năng truyền tải thực tế phụ thuộc vào kích thước sản phẩm và điều kiện làm việc.

Không cần sử dụng then: MAV 1800 tạo liên kết trên các bề mặt trục và lỗ moay ơ phù hợp mà không cần then tại vị trí kết nối, giúp đơn giản hóa kết cấu lắp ráp.

Kết cấu vòng côn kép: Sản phẩm sử dụng hai vòng đẩy với thiết kế côn kép, kết hợp hệ thống vít siết để tạo lực ép khi lắp đặt.

Phù hợp với nhiều kích thước trục: Dòng MAV 1800 có nhiều lựa chọn kích thước đường kính trong và đường kính ngoài, đáp ứng các yêu cầu lắp ghép khác nhau trong công nghiệp.

Thông số kỹ thuật khớp khóa trục MAV 1800

• Tên sản phẩm: Khớp khóa trục MAV 1800.
• Tên tiếng Anh: Locking Assembly MAV 1800.
• Thương hiệu sản phẩm: MAV.
• Danh mục: Standard Locking Devices.
• Loại sản phẩm: Bộ khóa trục bằng ma sát.
• Nguyên lý liên kết: Tạo lực ép thông qua cơ cấu vòng côn và vít siết.
• Đặc điểm định tâm: Tự định tâm.
• Đặc điểm khóa: Tự khóa khi siết theo hướng dẫn kỹ thuật.
• Khả năng truyền tải: Mô-men xoắn; khả năng chịu tải kết hợp cần được kiểm tra theo tài liệu kỹ thuật.
• Dung sai trục: h8.
• Dung sai lỗ moay ơ: H8.
• Độ nhám bề mặt trục và lỗ moay ơ: Ra từ 0,8 đến 3,2 µm.

Thông số đường kính, chiều dài, mô-men xoắn truyền tải và áp suất tiếp xúc thay đổi theo từng phiên bản MAV 1800. Khi đặt hàng, cần xác định đúng mã kích thước để đối chiếu bảng thông số của nhà sản xuất.

Một số kích thước và khả năng truyền mô-men xoắn của MAV 1800

Theo catalog sản phẩm của Fenner, MAV 1800 có nhiều phiên bản với kích thước trục và mô-men xoắn khác nhau. Ví dụ:

Mã kích thước	Đường kính trong d	Đường kính ngoài D	Mô-men xoắn Mt
MAV 1800 100 × 145	100 mm	145 mm	6.700 Nm
MAV 1800 110 × 155	110 mm	155 mm	8.200 Nm
MAV 1800 120 × 165	120 mm	165 mm	10.700 Nm
MAV 1800 150 × 200	150 mm	200 mm	17.900 Nm
MAV 1800 200 × 260	200 mm	260 mm	43.400 Nm
MAV 1800 300 × 375	300 mm	375 mm	126.000 Nm
MAV 1800 400 × 495	400 mm	495 mm	320.000 Nm

Các thông số trên là ví dụ theo từng mã kích thước trong catalog, không đại diện cho toàn bộ dòng sản phẩm. Khi lựa chọn, cần kiểm tra thêm chiều dài lắp đặt, lực dọc trục, áp suất tiếp xúc, thông số vít siết và các điều kiện tải thực tế.

Nguyên lý hoạt động của khớp khóa trục MAV 1800

Khớp khóa trục MAV 1800 hoạt động dựa trên nguyên lý tạo áp lực tiếp xúc và lực ma sát giữa các bề mặt lắp ghép. Khi siết các vít theo đúng mô-men quy định, các vòng côn dịch chuyển tương đối với nhau, tạo lực ép hướng kính lên trục và lỗ moay ơ.

Lực ép này hình thành liên kết ma sát, giúp truyền mô-men xoắn từ trục sang moay ơ mà không cần sử dụng then. Khi được lắp đặt chính xác, bộ khóa tạo liên kết không có độ rơ và hỗ trợ duy trì vị trí của các chi tiết trong hệ thống truyền động.

Để đảm bảo hiệu quả sử dụng, cần vệ sinh bề mặt lắp ghép, kiểm tra dung sai, độ nhám và thực hiện trình tự siết vít theo tài liệu hướng dẫn của nhà sản xuất. Không nên tự ý thay đổi mô-men siết hoặc bôi trơn bề mặt tiếp xúc nếu không được chỉ định trong hướng dẫn kỹ thuật.

Ứng dụng của khớp khóa trục MAV 1800

Khớp khóa trục MAV 1800 được sử dụng trong các hệ thống truyền động cần kết nối trục với moay ơ chắc chắn, đặc biệt là những ứng dụng yêu cầu truyền mô-men xoắn và duy trì vị trí lắp ghép ổn định.

Một số ứng dụng tiêu biểu gồm:

• Bánh răng công nghiệp: Liên kết bánh răng với trục truyền động.
• Puly truyền động: Cố định puly trên trục trong các hệ thống truyền động bằng đai.
• Cơ cấu cam và đòn bẩy: Tạo liên kết ma sát giữa trục và các chi tiết truyền động.
• Rôto và thiết bị quay: Hỗ trợ truyền mô-men xoắn trong các cụm máy phù hợp với thông số sản phẩm.
• Máy móc công nghiệp: Sử dụng trong các cụm truyền động yêu cầu liên kết không có độ rơ.
• Hệ thống khai thác và vận chuyển vật liệu: Có thể được xem xét cho các cơ cấu truyền động công nghiệp khi tải trọng và điều kiện làm việc đáp ứng giới hạn thiết kế.

Việc lựa chọn MAV 1800 cần dựa trên mô-men xoắn làm việc, đường kính trục, kích thước moay ơ và các tải trọng kết hợp. Đối với ứng dụng có tải uốn hoặc tải hướng kính đáng kể, cần kiểm tra riêng khả năng chịu tải theo tài liệu kỹ thuật.

Hướng dẫn lựa chọn khớp khóa trục MAV 1800

Để lựa chọn đúng khớp khóa trục MAV 1800, cần xác định các thông số chính của hệ thống truyền động trước khi đặt hàng.

Đường kính trục và lỗ moay ơ: Đường kính trong của bộ khóa phải phù hợp với trục, trong khi đường kính ngoài phải tương thích với lỗ moay ơ theo kích thước thiết kế.

Mô-men xoắn làm việc: Cần xác định mô-men xoắn yêu cầu của thiết bị và đối chiếu với khả năng truyền tải của đúng mã MAV 1800. Nên xem xét hệ số an toàn và tải trọng phát sinh trong quá trình khởi động hoặc thay đổi tải.

Điều kiện tải: Nếu hệ thống đồng thời chịu mô-men xoắn, lực dọc trục hoặc mô-men uốn, cần kiểm tra khả năng chịu tải kết hợp thay vì chỉ dựa vào thông số mô-men xoắn tối đa.

Dung sai và độ nhám: Trục và lỗ moay ơ cần đáp ứng yêu cầu dung sai h8 và H8, cùng độ nhám bề mặt theo tài liệu của nhà sản xuất.

Không gian lắp đặt: Cần kiểm tra chiều dài lắp đặt và khoảng không gian cần thiết cho việc siết vít, tháo lắp và bảo trì.

Gia Hưng Phát cung cấp khớp khóa trục MAV 1800

Gia Hưng Phát cung cấp khớp khóa trục MAV 1800 phục vụ nhu cầu lắp đặt, thay thế và bảo trì các hệ thống truyền động công nghiệp. Sản phẩm phù hợp với các ứng dụng cần liên kết trục và moay ơ bằng lực ma sát, không sử dụng then và yêu cầu độ ổn định cao trong quá trình vận hành.

Khi cần lựa chọn khớp khóa trục MAV 1800, khách hàng nên cung cấp mã sản phẩm hoặc các thông số gồm đường kính trục, đường kính lỗ moay ơ, mô-men xoắn làm việc và điều kiện tải. Gia Hưng Phát hỗ trợ tư vấn lựa chọn kích thước phù hợp với yêu cầu kỹ thuật của thiết bị.

Liên hệ Gia Hưng Phát để được tư vấn và báo giá khớp khóa trục MAV 1800, cùng các dòng khớp khóa trục và giải pháp liên kết trục công nghiệp khác.
