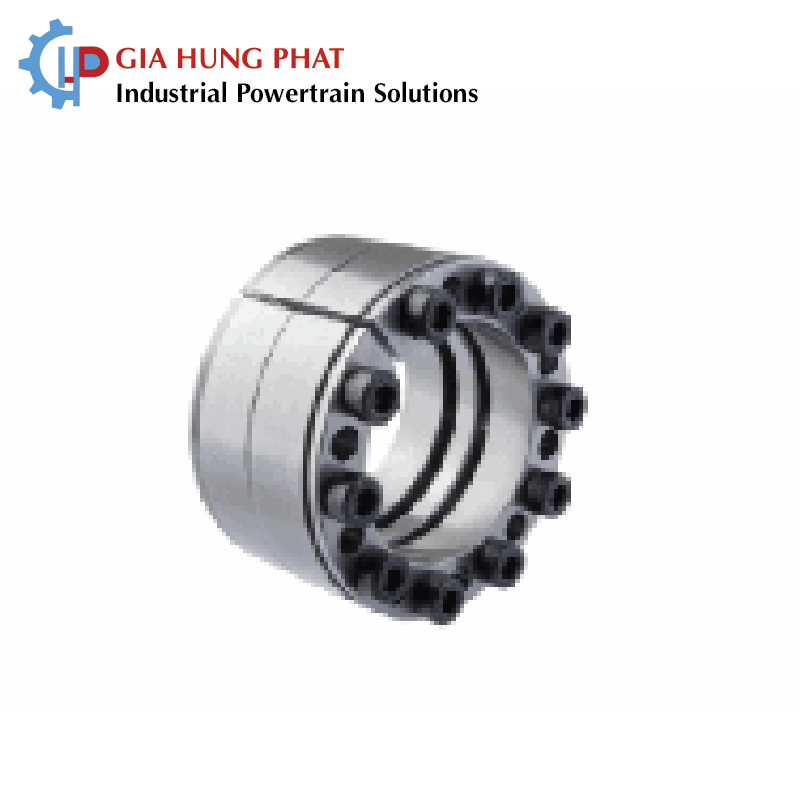

Khớp khóa trục MAV 1008 (Locking Assembly)

Khớp khóa trục MAV 1008 (Locking Assembly) là thiết bị cơ khí dùng để liên kết trục với moay-ơ bằng lực ma sát, giúp truyền mô-men xoắn và tải trọng giữa các chi tiết trong hệ thống truyền động công nghiệp. Sản phẩm được thiết kế cho các ứng dụng yêu cầu khả năng truyền tải cao, chẳng hạn như puli băng tải, bánh răng, rô-to và các cụm máy công nghiệp.

MAV 1008 có cấu tạo gồm hai vòng ép côn và một vòng ngoài, kết hợp với hệ thống vít khóa để tạo lực kẹp lên bề mặt trục và lỗ moay-ơ. Thiết kế tự định tâm, tự khóa giúp hình thành liên kết chắc chắn mà không cần sử dụng then tại vị trí lắp ghép.

Đặc điểm nổi bật của khớp khóa trục MAV 1008

Khả năng truyền mô-men xoắn cao: MAV 1008 được thiết kế cho các hệ thống truyền động cần truyền mô-men xoắn lớn. Khả năng truyền tải thay đổi theo kích thước và điều kiện lắp đặt của từng phiên bản.

Tự định tâm và tự khóa: Cấu tạo của sản phẩm hỗ trợ định tâm giữa trục và moay-ơ, đồng thời tạo liên kết ma sát khi các vít được siết đúng quy định kỹ thuật.

Thiết kế côn đơn: Hai vòng ép có bề mặt côn kết hợp với vòng ngoài tạo lực ép lên các bề mặt lắp ghép. Cấu tạo này giúp truyền mô-men xoắn và tải trọng dọc trục theo khả năng thiết kế.

Không cần sử dụng then: MAV 1008 tạo liên kết bằng lực ma sát, không phụ thuộc vào then và rãnh then tại vị trí kết nối. Giải pháp này giúp đơn giản hóa kết cấu liên kết trục với moay-ơ.

Hỗ trợ tháo lắp: Vòng ngoài và các vòng ép được thiết kế có rãnh cùng các vị trí hỗ trợ tháo khóa, thuận tiện cho quá trình bảo trì khi thực hiện đúng hướng dẫn của nhà sản xuất.

Thông số kỹ thuật khớp khóa trục MAV 1008

• Tên sản phẩm: Khớp khóa trục MAV 1008
• Tên tiếng Anh: Locking Assembly MAV 1008
• Thương hiệu: MAV
• Phân loại: Khớp khóa trục ma sát
• Cấu tạo: Hai vòng ép côn và một vòng ngoài
• Đặc tính: Tự định tâm, tự khóa
• Dung sai trục khuyến nghị: h7–h11
• Dung sai lỗ moay-ơ khuyến nghị: H7–H11
• Độ nhám bề mặt trục và lỗ moay-ơ: Ra ≤ 3,2 µm
• Đường kính trục trong danh mục: 70–600 mm
• Đường kính ngoài tương ứng: 110–695 mm

Mô-men xoắn, lực dọc trục, áp suất tiếp xúc và mô-men siết vít phụ thuộc vào kích thước cụ thể. Khi lựa chọn MAV 1008, cần kiểm tra bảng thông số của đúng mã sản phẩm và điều kiện tải thực tế.

Bảng kích thước và mô-men xoắn MAV 1008

Dưới đây là một số kích thước tiêu biểu trong danh mục kỹ thuật:

Kích thước d × D (mm)	Mô-men xoắn Mt (N·m)
70 × 110	7.300
80 × 120	10.400
100 × 145	19.400
120 × 165	25.600
150 × 200	43.700
200 × 260	105.000
300 × 375	254.000
400 × 495	610.000
500 × 595	866.000
600 × 695	1.247.000

Trong bảng, d là đường kính trục, D là đường kính ngoài của cụm khóa trục và Mt là mô-men xoắn truyền được khi không có tải dọc trục theo điều kiện công bố của nhà sản xuất.

Đây là các giá trị tham khảo theo kích thước cụ thể, không nên dùng trực tiếp làm tải thiết kế nếu hệ thống có tải kết hợp hoặc điều kiện vận hành đặc biệt.

Nguyên lý hoạt động của khớp khóa trục MAV 1008

MAV 1008 hoạt động dựa trên nguyên lý tạo lực ép và ma sát giữa trục với moay-ơ. Khi siết các vít khóa theo trình tự và mô-men quy định, các bề mặt côn tạo lực kẹp hướng tâm, giúp liên kết các chi tiết và truyền mô-men xoắn.

Ngoài mô-men xoắn, sản phẩm còn có khả năng truyền tải dọc trục và có thể được tính toán cho các tổ hợp tải khác theo tài liệu kỹ thuật. Khả năng chịu tải thực tế phụ thuộc vào kích thước, tình trạng bề mặt, lực siết và điều kiện làm việc.

Trong quá trình siết, có thể xuất hiện một mức dịch chuyển dọc trục nhỏ giữa trục và chi tiết lắp ghép. Vì vậy, cần căn chỉnh vị trí trước khi siết hoàn tất nếu ứng dụng yêu cầu độ chính xác vị trí cao.

Ứng dụng của khớp khóa trục MAV 1008

Khớp khóa trục MAV 1008 phù hợp để xem xét trong các hệ thống truyền động công nghiệp có yêu cầu truyền mô-men xoắn lớn và liên kết trục với moay-ơ bằng ma sát.

• Hệ thống băng tải công nghiệp: Liên kết các chi tiết trong cụm puli băng tải, đặc biệt ở những ứng dụng vận chuyển vật liệu nặng.
• Ngành khai khoáng: Sử dụng trong các cụm truyền động cần truyền tải lớn, sau khi kiểm tra điều kiện tải và kích thước lắp ghép.
• Máy móc công nghiệp: Lắp bánh răng, puli, rô-to và các chi tiết dạng moay-ơ lên trục.
• Thiết bị truyền động cơ khí: Phù hợp với các cơ cấu cần liên kết không then và có yêu cầu tháo lắp để bảo trì.
• Cụm máy chịu tải kết hợp: Có thể được tính toán cho mô-men xoắn, lực dọc trục và mô-men uốn theo dữ liệu của nhà sản xuất.

Việc chọn sản phẩm cần dựa trên tải trọng thực tế, tốc độ quay, kích thước trục và yêu cầu an toàn của toàn bộ hệ thống.

Lưu ý khi lựa chọn và lắp đặt MAV 1008

Để chọn đúng khớp khóa trục MAV 1008, cần xác định đường kính trục, đường kính lỗ moay-ơ, mô-men xoắn cần truyền và các tải trọng liên quan. Trục và lỗ moay-ơ phải đáp ứng dung sai, độ nhám bề mặt theo hướng dẫn kỹ thuật.

Khi lắp đặt, cần đảm bảo các bề mặt tiếp xúc và vít khóa được chuẩn bị đúng yêu cầu của nhà sản xuất. Tài liệu hướng dẫn MAV 1008 quy định điều kiện ma sát cụ thể cho các bề mặt tiếp xúc; không tự ý sử dụng chất bôi trơn chứa molypden disulfide hoặc thay đổi điều kiện lắp đặt khi chưa được nhà sản xuất cho phép.

Các vít phải được siết theo trình tự chéo và đúng mô-men quy định cho kích thước đang sử dụng. Khi tháo khóa, cần đảm bảo hệ thống đã được giải phóng mô-men xoắn và tải dọc trục, đồng thời thực hiện đúng quy trình tháo lắp để tránh làm hỏng các vòng ép và ren.

Gia Hưng Phát cung cấp khớp khóa trục MAV 1008

Gia Hưng Phát cung cấp các giải pháp khớp nối và thiết bị truyền động công nghiệp phục vụ nhu cầu lắp đặt, thay thế và bảo trì máy móc. Khớp khóa trục MAV 1008 là lựa chọn phù hợp để xem xét cho các cụm truyền động cần liên kết trục với moay-ơ bằng ma sát và truyền mô-men xoắn lớn.

Để được tư vấn đúng kích thước, khách hàng nên cung cấp đường kính trục, đường kính lỗ moay-ơ, mô-men xoắn yêu cầu và thông tin về tải trọng vận hành. Việc đối chiếu mã sản phẩm với bảng thông số của nhà sản xuất giúp lựa chọn thiết bị phù hợp với yêu cầu kỹ thuật.

Tham khảo trang danh mục các sản phẩm Gia Hưng Phát cung cấp: Khớp khóa trục

Câu hỏi thường gặp về khớp khóa trục MAV 1008

Khớp khóa trục MAV 1008 dùng để làm gì?

Sản phẩm dùng để liên kết trục với moay-ơ bằng lực ma sát, truyền mô-men xoắn và tải trọng theo giới hạn thiết kế mà không cần sử dụng then tại vị trí liên kết.

MAV 1008 truyền được mô-men xoắn bao nhiêu?

Giá trị phụ thuộc vào kích thước. Theo danh mục tham khảo, phiên bản 70 × 110 mm có mô-men xoắn 7.300 N·m, trong khi phiên bản 600 × 695 mm có giá trị 1.247.000 N·m khi không có tải dọc trục.

Khớp khóa trục MAV 1008 có tự định tâm không?

Có. MAV 1008 được thiết kế với đặc tính tự định tâm và tự khóa.

MAV 1008 có thể sử dụng cho puli băng tải không?

Có thể xem xét sử dụng trong cụm puli băng tải. Cần kiểm tra mô-men xoắn, lực căng băng tải, mô-men uốn và tải trọng kết hợp để chọn đúng kích thước.

Cần cung cấp thông tin gì khi hỏi mua MAV 1008?

Nên cung cấp đường kính trục, đường kính lỗ moay-ơ, mô-men xoắn, tải trọng dọc trục và điều kiện vận hành để xác định phiên bản phù hợp.

Khớp khóa trục MAV 1008 là giải pháp liên kết trục và moay-ơ bằng ma sát, có khả năng truyền mô-men xoắn cao, thiết kế tự định tâm và tự khóa. Với nhiều kích thước khác nhau, sản phẩm có thể đáp ứng các yêu cầu truyền động công nghiệp từ máy móc đến hệ thống băng tải tải nặng. Để đảm bảo khả năng làm việc và độ an toàn, cần chọn đúng mã sản phẩm và lắp đặt theo tài liệu kỹ thuật của nhà sản xuất.
