Khóa trục Dobikon 1013

Trong các hệ thống truyền động cơ khí ngày nay, lựa chọn giải pháp liên kết trục – moay ơ chính xác, bền và dễ tháo lắp là yếu tố quan trọng quyết định hiệu suất và tuổi thọ của máy móc. Dòng khóa trục Dobikon 1013 của hãng Bikon được thiết kế để đáp ứng các yêu cầu này với cấu tạo tinh gọn, khả năng truyền mô men ổn định và nguyên lý hoạt động dựa trên lực ma sát hướng tâm. Sản phẩm không chỉ giúp loại bỏ nhu cầu gia công rãnh then trên trục mà còn tạo ra liên kết chắc chắn giữa trục và chi tiết quay, phù hợp với nhiều ứng dụng công nghiệp khác nhau.

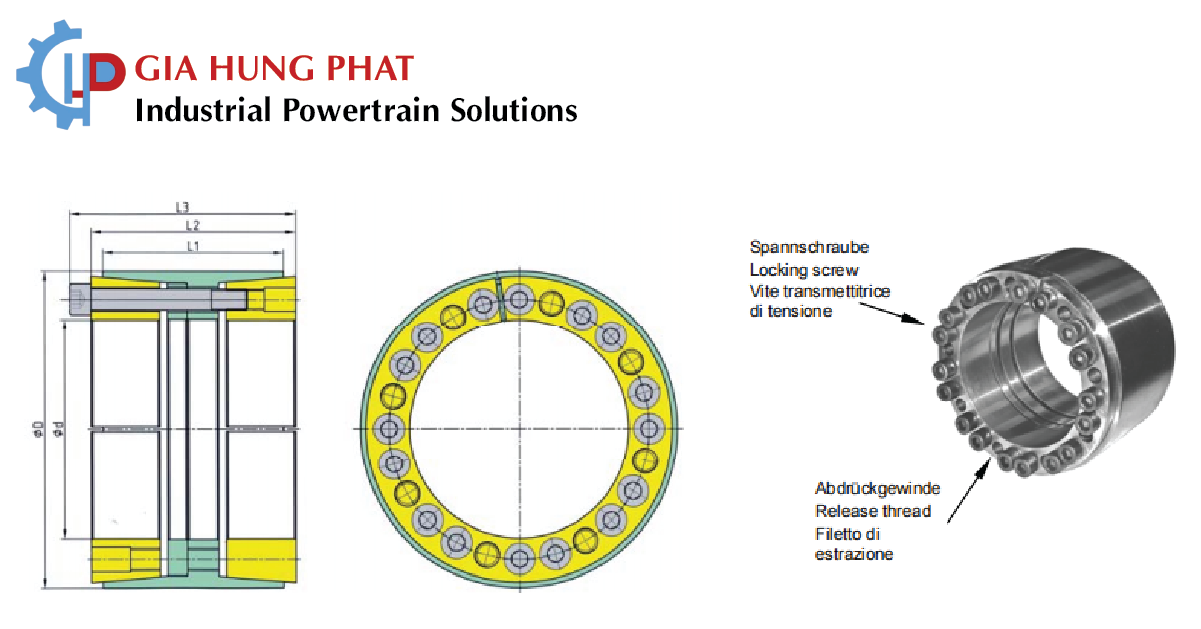

Cấu tạo của khóa trục Dobikon 1013

Khóa trục Dobikon 1013 là một loại khóa trục không then (keyless locking assembly) có cấu tạo đơn giản nhưng rất hiệu quả. Các thành phần chính của sản phẩm bao gồm:

1. Vòng ngoài (Outer Ring)

Vòng ngoài của Dobikon 1013 được gia công chính xác với bề mặt côn. Đây là phần tiếp xúc trực tiếp với lỗ của moay ơ (hub) và giúp tạo ra lực ép đều khi siết bu lông. Vòng ngoài thường được chế tạo từ thép hợp kim chịu tải cao, đảm bảo khả năng chống mài mòn và biến dạng trong quá trình làm việc.

2. Vòng trong (Inner Ring)

Vòng trong được lắp khớp với trục, cũng có bề mặt côn tương ứng với vòng ngoài. Việc sử dụng hai vòng côn (inner và outer) giúp thiết bị tạo ra lực ép hướng tâm lớn khi được siết chặt, làm tăng ma sát giữa trục và moay ơ.

3. Bu lông siết và đai ốc

Hệ thống bu lông siết phân bố đều trên vòng ngoài giúp điều chỉnh lực kẹp giữa vòng trong và vòng ngoài. Khi bu lông được siết, lực dọc theo hướng trục được chuyển thành lực hướng tâm qua bề mặt côn, tạo ra ma sát cần thiết để truyền mô men.

4. Bề mặt côn gia công chính xác

Điểm nhấn trong cấu tạo của Dobikon 1013 là bề mặt côn tiếp xúc giữa vòng trong và vòng ngoài. Bề mặt này được gia công với dung sai rất nhỏ, giúp phân bố lực ép đều quanh toàn bộ chu vi, từ đó đảm bảo độ đồng tâm và giảm rung động khi truyền mô men.

Nguyên lý hoạt động của khóa trục Dobikon 1013

Nguyên lý hoạt động của Dobikon 1013 dựa trên việc chuyển đổi lực siết bu lông thành lực ép hướng tâm, tạo ra liên kết ma sát chắc chắn giữa trục và moay ơ mà không cần rãnh then hay then hoa. Cụ thể:

1. Siết bu lông tạo lực hướng tâm

Khi kỹ thuật viên siết các bu lông theo thứ tự và mô men được khuyến cáo, lực siết dọc theo trục sẽ làm hai vòng côn (inner và outer) tiến lại gần nhau. Do bề mặt côn tiếp xúc, lực dọc trục này được chuyển thành lực hướng tâm.

2. Tạo liên kết ma sát giữa trục – vòng trong – vòng ngoài – moay ơ

Lực hướng tâm ép chặt vòng trong vào trục và vòng ngoài vào lỗ moay ơ. Ma sát sinh ra giữa các bề mặt tiếp xúc đủ lớn để truyền mô men từ trục sang moay ơ, đồng thời giữ cố định vị trí tương đối giữa hai chi tiết này.

3. Phân bố ứng suất đều quanh chu vi

Một trong những ưu điểm của nguyên lý hoạt động là lực ép được phân bố đều xung quanh chu vi, giúp giảm hiện tượng tập trung ứng suất tại một vị trí nhất định. Điều này làm giảm rung động, giảm mài mòn và tăng tuổi thọ cho cả trục và moay ơ.

4. Điều chỉnh và tháo lắp dễ dàng

Khi tháo bu lông, lực ma sát giảm và vòng trong cùng vòng ngoài tách ra, cho phép tháo moay ơ ra khỏi trục một cách nhanh chóng. Điều này rất hữu ích trong bảo trì, thay thế hoặc điều chỉnh vị trí chi tiết quay trên trục mà không làm hư hỏng bề mặt trục.

Ưu điểm của cấu tạo và nguyên lý hoạt động

• Không cần gia công rãnh then: Thiết kế không then giúp giữ nguyên tiết diện trục, giảm ứng suất tập trung, tăng độ bền mỏi.

• Độ đồng tâm cao: Bề mặt côn và phân bố lực đều giúp duy trì độ đồng tâm tốt giữa trục và moay ơ.

• Khả năng tháo lắp linh hoạt: Dễ dàng điều chỉnh vị trí chi tiết quay mà không cần tháo rời toàn bộ hệ thống.

• Truyền mô men hiệu quả: Ma sát giữa bề mặt côn đủ lớn để truyền mô men ổn định mà không trượt.

Gia Hưng Phát – Liên hệ tư vấn sản phẩm:

ZALO: 0969 248 677 – 0935 742 493

Khóa trục Dobikon 1013 là giải pháp liên kết trục – moay ơ hiệu quả, tận dụng nguyên lý ma sát hướng tâm để tạo ra liên kết chắc chắn, đồng thời đơn giản hóa quá trình lắp đặt và bảo trì. Với cấu tạo tinh gọn và nguyên lý hoạt động hiệu quả, sản phẩm phù hợp với nhiều ứng dụng truyền động trong công nghiệp, giúp nâng cao độ ổn định và tuổi thọ cho hệ thống máy móc. Sử dụng đúng kỹ thuật lắp đặt sẽ giúp Dobikon 1013 phát huy tối đa hiệu quả trong vận hành.
