Khớp nối cao su đàn hồi là một trong những loại khớp nối được sử dụng phổ biến trong các hệ thống truyền động công nghiệp nhờ khả năng truyền mô-men xoắn, giảm rung động, hấp thụ tải va đập và bù sai lệch giữa các trục. So với các loại khớp nối cứng, khớp nối đàn hồi có thêm phần tử cao su hoặc elastomer làm trung gian truyền động, giúp hệ thống hoạt động ổn định và hạn chế tác động của rung động lên các thiết bị liên kết.
Đặc biệt trong các hệ thống sử dụng động cơ điện, động cơ diesel, máy phát điện, hộp số, bơm, máy nén và thiết bị công nghiệp, việc lựa chọn đúng khớp nối cao su đàn hồi có thể góp phần nâng cao độ tin cậy và tuổi thọ của toàn bộ hệ thống. Trong nhóm sản phẩm này, CENTA và VULKAN là hai thương hiệu nổi bật với nhiều giải pháp khớp nối đàn hồi và khớp nối đàn hồi xoắn cho các ứng dụng công nghiệp, năng lượng và hàng hải.
Khớp nối cao su đàn hồi là gì?
Khớp nối cao su đàn hồi (Rubber Flexible Coupling) là thiết bị cơ khí dùng để kết nối hai trục quay và truyền mô-men xoắn từ trục chủ động sang trục bị động.
Khác với khớp nối cứng, giữa hai phần kim loại của khớp nối có một hoặc nhiều phần tử đàn hồi bằng cao su/elastomer. Phần tử này vừa tham gia truyền mô-men vừa có khả năng biến dạng đàn hồi khi hệ thống hoạt động.
Nhờ đặc tính này, khớp nối có thể:
- Giảm rung động và dao động xoắn.
- Hấp thụ tải va đập.
- Hạn chế truyền shock torque sang thiết bị.
- Bù một phần sai lệch giữa các trục.
- Giảm tiếng ồn trong quá trình vận hành.
- Bảo vệ trục, ổ bi, bánh răng và các bộ phận truyền động.
Đối với những hệ thống có tải biến thiên hoặc động cơ tạo ra dao động xoắn lớn, đặc tính đàn hồi của coupling càng có vai trò quan trọng.

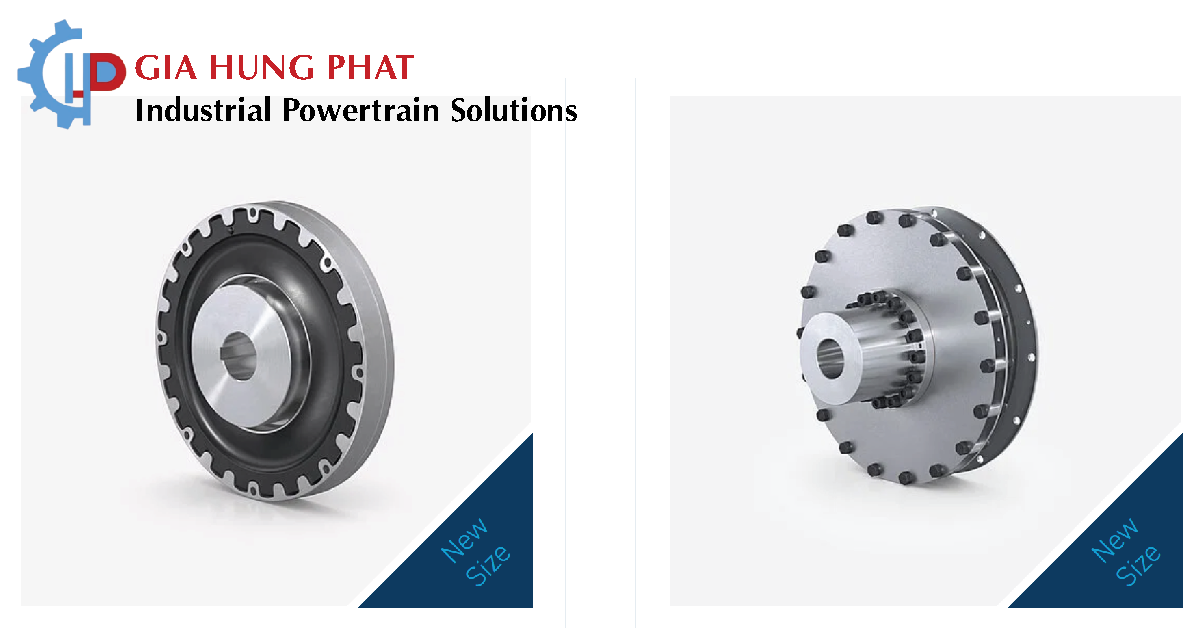

Tham khảo: Khớp nối cao su đàn hồi Vulkan
Cấu tạo của khớp nối cao su đàn hồi
Tùy theo từng thiết kế, cấu tạo khớp nối cao su đàn hồi có thể khác nhau. Tuy nhiên, một bộ coupling thông thường sẽ bao gồm các thành phần chính:
1. Hub hoặc moay-ơ
Hub là bộ phận kết nối trực tiếp với trục của động cơ, hộp số hoặc thiết bị dẫn động. Hub có thể được chế tạo bằng thép, gang hoặc vật liệu kim loại phù hợp với yêu cầu của hệ thống.
2. Phần tử đàn hồi
Đây là bộ phận quan trọng nhất của khớp nối. Phần tử đàn hồi có thể được chế tạo từ cao su tự nhiên, cao su tổng hợp hoặc các loại elastomer chuyên dụng. Tùy vào vật liệu và thiết kế, phần tử này sẽ quyết định phần lớn đặc tính:
- Độ cứng xoắn.
- Khả năng giảm chấn.
- Khả năng chịu nhiệt.
- Khả năng chịu tải động.
- Khả năng chống dầu và môi trường.
- Tuổi thọ của khớp nối.
3. Vỏ hoặc flange
Tùy thiết kế, coupling có thể có flange, housing hoặc các chi tiết kết nối khác để cố định phần tử đàn hồi và truyền mô-men giữa hai trục.

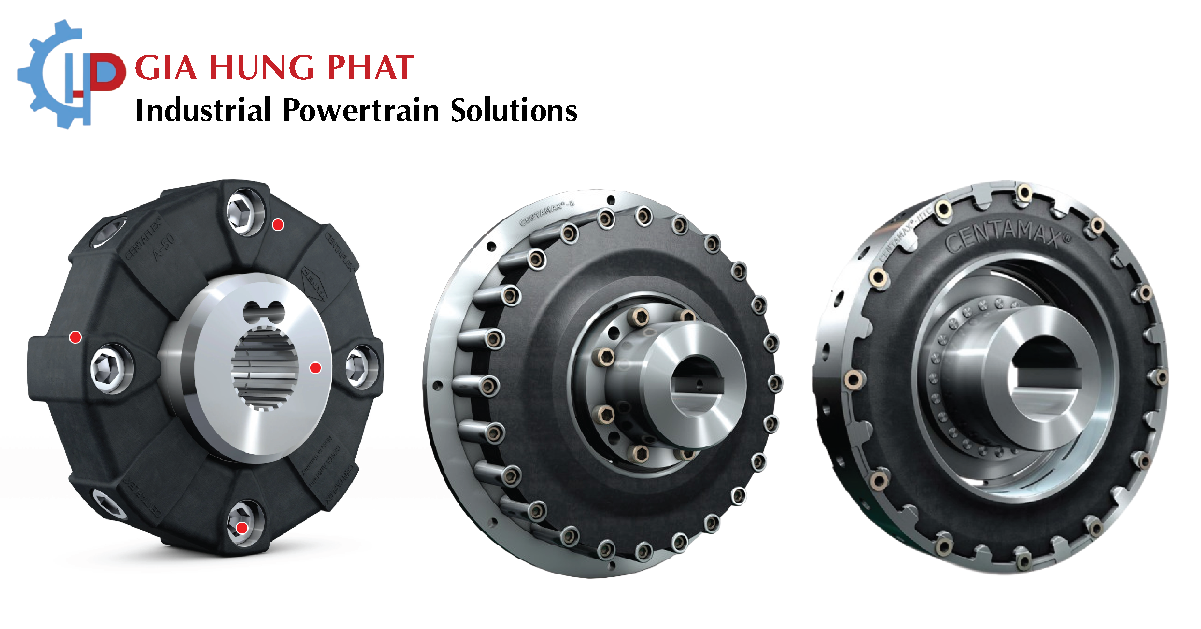

Tham khảo: Khớp nối cao su đàn hồi CENTARegal Rexnord
Nguyên lý hoạt động của khớp nối cao su đàn hồi
Khi động cơ quay, mô-men xoắn từ trục chủ động được truyền qua hub và phần tử đàn hồi đến trục bị động.
Trong quá trình truyền động, phần tử cao su không hoàn toàn cứng mà có khả năng biến dạng.
Khi xuất hiện dao động hoặc tải đột ngột, phần tử đàn hồi sẽ biến dạng và hấp thụ một phần năng lượng.
Có thể hình dung đơn giản:
Động cơ → Hub → Phần tử cao su đàn hồi → Hub → Thiết bị dẫn động
Phần tử cao su nằm giữa hai phía truyền động giúp tạo ra một mức độ “mềm” nhất định cho hệ thống.
Đây chính là điểm khác biệt quan trọng giữa khớp nối cao su đàn hồi và khớp nối cứng.
Ưu điểm của khớp nối cao su đàn hồi
1. Giảm rung động xoắn
Đây là một trong những ưu điểm quan trọng nhất.
Trong hệ thống truyền động, đặc biệt là động cơ diesel hoặc các thiết bị có tải biến thiên, mô-men xoắn có thể không hoàn toàn liên tục mà xuất hiện các dao động theo chu kỳ.
Nếu không được kiểm soát, dao động xoắn có thể truyền sang:
- Hộp số.
- Trục truyền động.
- Ổ bi.
- Bánh răng.
- Máy bơm.
- Máy phát điện.
Phần tử đàn hồi giúp hấp thụ và giảm bớt những dao động này.
Một số dòng khớp nối đàn hồi chuyên dụng còn được thiết kế với nhiều mức độ cứng xoắn khác nhau để có thể điều chỉnh đặc tính động lực học của toàn bộ hệ thống.
Ví dụ, các dòng khớp nối highly flexible của VULKAN được phát triển với nhiều đặc tính đàn hồi khác nhau nhằm hỗ trợ kiểm soát dao động xoắn của hệ thống truyền động.
2. Hấp thụ tải va đập
Khi máy khởi động, dừng hoặc tải thay đổi đột ngột, hệ thống có thể xuất hiện mô-men xoắn tức thời lớn hơn mô-men làm việc bình thường.
Phần tử cao su có khả năng biến dạng giúp giảm mức độ truyền trực tiếp của tải va đập sang các thiết bị phía sau.
Điều này đặc biệt hữu ích trong:
- Máy công nghiệp.
- Bơm.
- Máy nén.
- Máy phát điện.
- Thiết bị khai khoáng.
- Thiết bị truyền động tải nặng.
3. Bù sai lệch trục
Trong thực tế, hai trục được kết nối khó có thể đạt độ đồng tâm tuyệt đối.
Có thể xuất hiện:
- Sai lệch góc (angular misalignment).
- Sai lệch song song/hướng kính (radial hoặc parallel misalignment).
- Sai lệch dọc trục (axial misalignment).
Tùy từng thiết kế, khớp nối cao su đàn hồi có thể bù một phần những sai lệch này.
Ví dụ, Khớp nối cao su đàn hồi VULKAN MEGIFLEX B được thiết kế với phần tử đàn hồi có khả năng bù sai lệch axial, radial và angular, đồng thời giúp giảm tải va đập trong hệ thống truyền động.
Tuy nhiên, cần lưu ý rằng khớp nối đàn hồi không thay thế cho việc căn chỉnh trục. Sai lệch vượt quá giới hạn cho phép vẫn có thể khiến phần tử cao su nhanh xuống cấp.
Khớp nối cao su đàn hồi được sử dụng ở đâu?
Nhờ khả năng giảm rung và hấp thụ tải động, loại khớp nối này được ứng dụng trong nhiều lĩnh vực.
Máy phát điện
Đây là một trong những ứng dụng quan trọng của khớp nối đàn hồi.
Coupling được lắp giữa động cơ và máy phát nhằm:
- Truyền mô-men.
- Giảm dao động xoắn.
- Hạn chế shock torque.
- Bảo vệ hệ thống truyền động.
Đặc biệt với các tổ máy diesel công suất lớn, việc lựa chọn độ cứng xoắn phù hợp có ý nghĩa quan trọng đối với đặc tính dao động của toàn bộ hệ thống.
Động cơ và hộp số
Khớp nối đàn hồi có thể được sử dụng giữa motor/engine và gearbox để giảm rung động truyền từ động cơ sang hộp số.
Đối với các hệ thống công suất lớn, cần lựa chọn coupling dựa trên mô-men, tốc độ và đặc tính tải thay vì chỉ dựa trên đường kính trục.
Máy bơm
Khớp nối cao su đàn hồi được sử dụng trong nhiều loại hệ thống bơm như:
- Bơm nước.
- Bơm dầu.
- Bơm hóa chất.
- Bơm công nghiệp.
- Bơm thủy lực.
Khả năng hấp thụ rung và bù sai lệch giúp giảm tác động lên trục và ổ đỡ của thiết bị.
Máy nén
Máy nén có thể tạo ra tải biến thiên và dao động trong quá trình vận hành. Khớp nối đàn hồi giúp tạo ra sự liên kết linh hoạt giữa động cơ và máy nén, đồng thời hạn chế truyền rung động sang hệ thống.
Thiết bị công nghiệp và năng lượng
Khớp nối cao su đàn hồi còn được sử dụng trong:
- Quạt công nghiệp.
- Máy nghiền.
- Máy cán.
- Thiết bị khai khoáng.
- Hệ thống truyền động.
- Máy móc công nghiệp nặng.
- Thiết bị hàng hải.
- Hệ thống phát điện.
Với những ứng dụng yêu cầu khả năng giảm rung động xoắn cao, có thể sử dụng các dòng highly flexible coupling được thiết kế chuyên biệt.

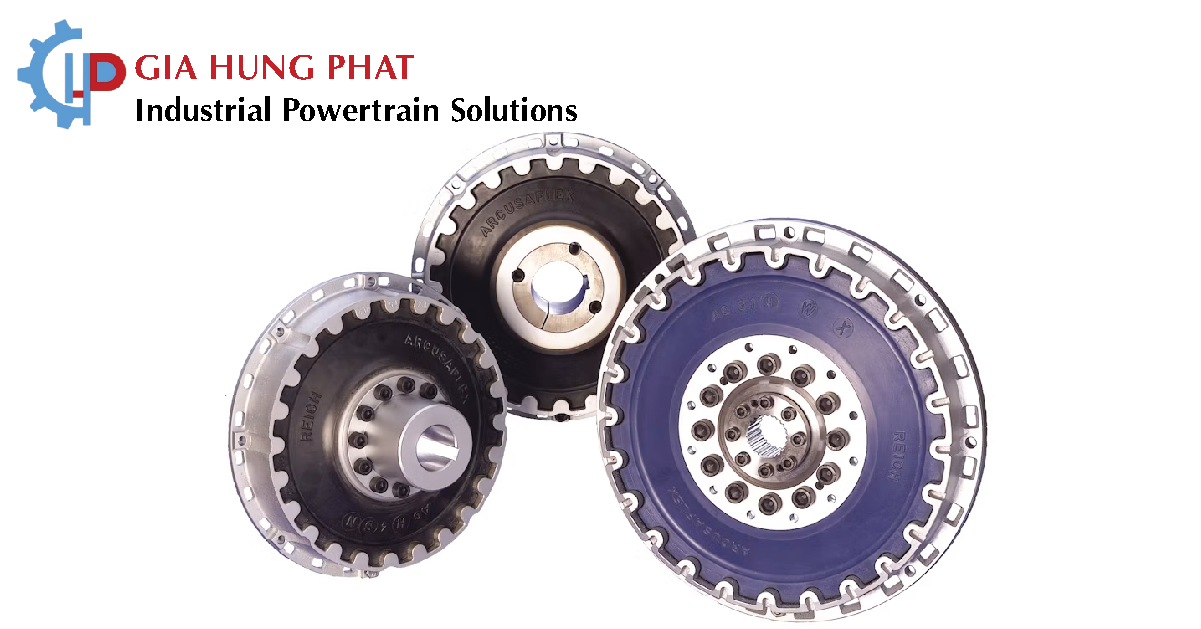

Tham khảo thêm: Khớp nối cao su đàn hồi Arcusaflex
Khi nào nên sử dụng khớp nối cao su đàn hồi?
Không phải hệ thống nào cũng cần sử dụng cùng một loại coupling. Khớp nối cao su đàn hồi thường phù hợp khi hệ thống có một hoặc nhiều yêu cầu sau:
Hệ thống có rung động
Nếu thiết bị thường xuyên xuất hiện rung động, coupling đàn hồi có thể giúp giảm một phần rung truyền giữa hai máy.
Có tải va đập
Các hệ thống thường xuyên khởi động, dừng hoặc thay đổi tải có thể hưởng lợi từ khả năng hấp thụ shock của phần tử elastomer.
Có yêu cầu giảm dao động xoắn
Đặc biệt quan trọng với động cơ diesel, máy phát điện và các hệ thống truyền động công suất lớn.
Cần bù sai lệch trục
Khớp nối đàn hồi có khả năng bù một phần sai lệch axial, radial và angular tùy theo thiết kế.
Cần bảo vệ thiết bị truyền động
Việc giảm tải động và rung động có thể góp phần hạn chế tác động lên các bộ phận như ổ bi, bánh răng và trục.
Những yếu tố cần xem xét khi lựa chọn khớp nối cao su đàn hồi
Để lựa chọn coupling phù hợp, không nên chỉ dựa vào kích thước trục.
Cần xem xét ít nhất các thông số sau:
1. Công suất: kW hoặc HP.
2. Tốc độ: RPM.
3. Mô-men xoắn: mô-men danh định và mô-men cực đại.
4. Đường kính trục: đường kính trục của cả hai phía.
5. Loại động cơ: motor điện, diesel, gas engine…
6. Đặc tính tải: tải liên tục, tải biến thiên, tải va đập hoặc đảo chiều.
7. Sai lệch trục: axial, radial và angular.
8. Điều kiện môi trường: nhiệt độ, dầu, nước, bụi, hóa chất…
9. Độ cứng xoắn: đặc biệt quan trọng với những hệ thống cần kiểm soát dao động xoắn.
10. Không gian lắp đặt: đường kính ngoài, chiều dài và phương pháp tháo lắp.
Đối với những hệ thống có yêu cầu cao về dao động xoắn, việc lựa chọn coupling nên được thực hiện dựa trên torsional vibration analysis thay vì chỉ chọn theo công suất và tốc độ.
Giới thiệu khớp nối cao su đàn hồi CENTA
CENTA là thương hiệu nổi tiếng trong lĩnh vực công nghệ khớp nối đàn hồi, đặc biệt với các giải pháp torsionally flexible coupling cho động cơ, máy phát điện và các hệ thống truyền động công nghiệp. Các dòng sản phẩm của CENTA được phát triển với nhiều cấu hình và đặc tính đàn hồi khác nhau, cho phép lựa chọn theo yêu cầu của từng hệ thống. Một số dòng sản phẩm tiêu biểu có thể kể đến như:
- CENTAX
- CENTAMAX
- Các dòng coupling đàn hồi cho động cơ và máy phát.
- Các giải pháp khớp nối chuyên dụng cho truyền động công nghiệp.
Điểm nổi bật của nhóm khớp nối CENTA là khả năng kết hợp giữa truyền mô-men, giảm rung động xoắn và bù sai lệch, phù hợp với những hệ thống yêu cầu độ ổn định cao.
Đặc biệt, các dòng CENTAMAX sử dụng công nghệ phần tử cao su đàn hồi và được phát triển cho nhiều cấu hình truyền động khác nhau.
Giới thiệu khớp nối cao su đàn hồi VULKAN
VULKAN là thương hiệu của Đức có nhiều năm kinh nghiệm trong lĩnh vực khớp nối và công nghệ truyền động, với các sản phẩm phục vụ ngành công nghiệp, năng lượng và hàng hải.
Danh mục khớp nối đàn hồi của VULKAN rất đa dạng, trong đó có nhiều dòng highly flexible coupling sử dụng phần tử elastomer/cao su.
Một số dòng tiêu biểu gồm:
VULKAN RATO
RATO là nhóm khớp nối highly flexible được sử dụng trong những hệ thống yêu cầu khả năng đàn hồi xoắn cao.
Ví dụ, RATO R/R+ được thiết kế cho các hệ thống truyền động tốc độ cao sử dụng động cơ diesel hoặc motor điện, với nhiều mức độ cứng xoắn nhằm hỗ trợ điều chỉnh dao động xoắn của hệ thống.
VULKAN RATO DS / DS+
RATO DS và DS+ được thiết kế cho các hệ thống cần độ đàn hồi xoắn cao và khả năng bù sai lệch ở mức phù hợp. VULKAN cho biết dòng này hướng tới các ứng dụng động cơ hàng hải lắp đặt cứng và có khả năng truyền mô-men không có độ rơ.
VULKAN FLEXOMAX
FLEXOMAX là nhóm khớp nối đàn hồi sử dụng phần tử elastomer làm việc theo nguyên lý nén.
FLEXOMAX G được thiết kế cho các trục tốc độ cao dẫn động bằng motor điện, trong khi FLEXOMAX GBN hướng tới các ứng dụng truyền động tốc độ thấp hơn trong môi trường khắc nghiệt. Các thiết kế này có khả năng bù sai lệch và bảo vệ hệ thống khỏi tải va đập.
VULKAN EZR
EZR là một dòng khớp nối cao su đàn hồi dạng vải gia cường, được thiết kế cho các hệ thống cần độ linh hoạt cao theo nhiều hướng.
Theo thông tin kỹ thuật của VULKAN, EZR có đặc tính độ cứng tiến triển, hỗ trợ điều chỉnh tần số riêng và tải động, đặc biệt trong các hệ thống bánh răng và đường truyền động bằng trục.
CENTA và VULKAN – nên chọn hãng nào?
Không thể khẳng định một thương hiệu luôn tốt hơn thương hiệu còn lại. Việc lựa chọn CENTA hay VULKAN cần dựa vào yêu cầu thực tế của hệ thống.
| Tiêu chí | CENTA | VULKAN |
|---|---|---|
| Khớp nối đàn hồi | Có | Có |
| Highly flexible coupling | Có | Có |
| Giảm rung động xoắn | Có | Có |
| Bù sai lệch | Tùy model | Tùy model |
| Động cơ diesel | Có | Có |
| Máy phát điện | Có | Có |
| Truyền động công nghiệp | Có | Có |
| Ứng dụng hàng hải | Có | Rất mạnh |
| Giải pháp theo ứng dụng | Có | Có |
Điểm quan trọng nhất là model và cấu hình của coupling, không chỉ thương hiệu. Một khớp nối có thể phù hợp với hệ thống này nhưng không phù hợp với hệ thống khác dù hai hệ thống có cùng công suất.
Gia Hưng Phát cung cấp khớp nối cao su đàn hồi CENTA và VULKAN
Gia Hưng Phát cung cấp các giải pháp khớp nối cao su đàn hồi CENTA và VULKAN cho các hệ thống truyền động công nghiệp. Sản phẩm có thể được lựa chọn cho nhiều ứng dụng:
- Motor – gearbox.
- Động cơ – máy phát điện.
- Động cơ diesel.
- Bơm công nghiệp.
- Máy nén.
- Thiết bị ngành thép.
- Máy móc công nghiệp.
- Hệ thống truyền động công suất lớn.
- Thiết bị hàng hải.
Khi lựa chọn coupling, Gia Hưng Phát có thể dựa trên các thông số như công suất, tốc độ quay, mô-men xoắn, đường kính trục, loại động cơ, đặc tính tải và điều kiện làm việc để xác định dòng sản phẩm phù hợp.
Khớp nối cao su đàn hồi là giải pháp quan trọng trong nhiều hệ thống truyền động hiện đại nhờ khả năng truyền mô-men đồng thời giảm rung động, hấp thụ tải va đập và bù sai lệch trục trong giới hạn cho phép. Đối với những hệ thống yêu cầu cao về độ tin cậy và khả năng kiểm soát dao động xoắn, các giải pháp từ CENTA và VULKAN là những lựa chọn đáng cân nhắc.
CENTA tập trung mạnh vào các giải pháp khớp nối đàn hồi cho động cơ và hệ thống truyền động, trong khi VULKAN sở hữu danh mục rộng các dòng highly flexible coupling như RATO, FLEXOMAX và EZR cho nhiều ứng dụng công nghiệp, năng lượng và hàng hải. Việc lựa chọn đúng model, độ cứng xoắn và loại phần tử đàn hồi sẽ giúp khớp nối làm việc ổn định, giảm tải động và góp phần nâng cao tuổi thọ cho toàn bộ hệ thống truyền động.
