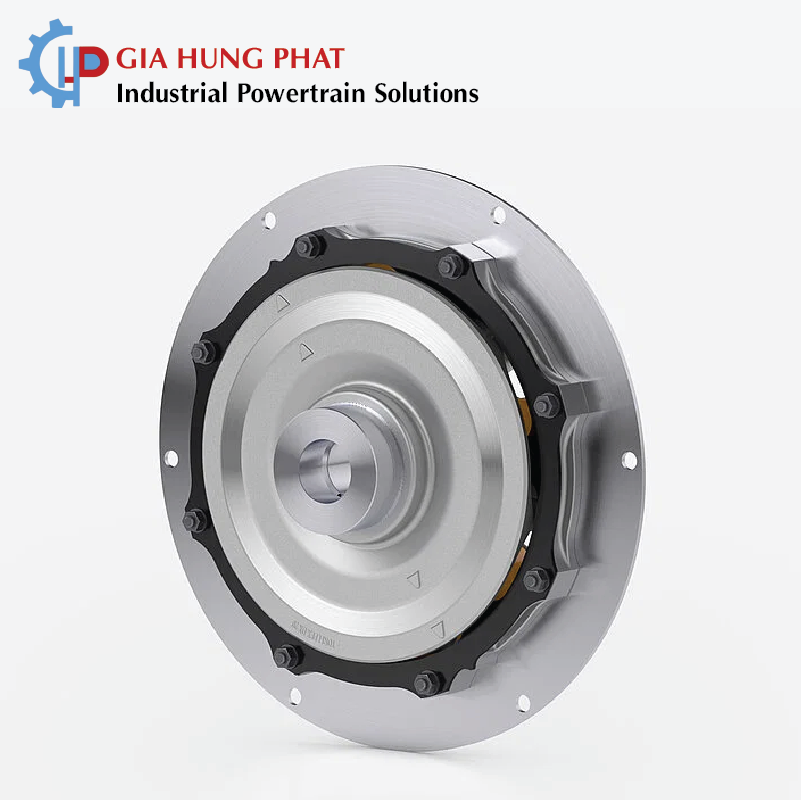

Khớp nối cao su đàn hồi TORFLEX DX là dòng khớp nối hai cấp nhỏ gọn của VULKAN, được phát triển dành cho các hệ thống truyền động hàng hải yêu cầu kích thước lắp đặt tối ưu, khả năng truyền mô-men cao và độ êm ái trong quá trình vận hành. Với thiết kế tích hợp cơ cấu Coming Home, TORFLEX DX mang đến giải pháp truyền động an toàn cho du thuyền, tàu công vụ và các ứng dụng hàng hải.
Khớp nối cao su đàn hồi TORFLEX DX là gì?
TORFLEX DX là khớp nối đàn hồi hai cấp làm việc theo nguyên lý chịu nén, được thiết kế để kết nối động cơ với hộp số trong hệ thống truyền động tàu thủy. Điểm nổi bật của sản phẩm nằm ở cấu trúc hai cấp, cho phép thay đổi đặc tính độ cứng xoắn tùy theo mức mô-men truyền tải.
Ở chế độ không tải hoặc tải thấp, cấp thứ nhất đảm nhiệm quá trình truyền mô-men. Khi tải tăng và mô-men xoắn đạt mức cao hơn, cấp thứ hai sẽ tự động tham gia truyền lực một cách êm ái. Nhờ đó, TORFLEX DX có thể tối ưu đặc tính xoắn của hệ thống trên phạm vi tải rộng.
Cơ cấu Coming Home trên TORFLEX DX có tác dụng gì?
Một trong những đặc điểm đáng chú ý của khớp nối cao su đàn hồi TORFLEX DX là cơ cấu Coming Home được tích hợp trong khớp nối. Đây là giải pháp hướng đến khả năng vận hành an toàn khi hệ thống gặp tình huống bất thường.
Trong các ứng dụng hàng hải, độ tin cậy của hệ truyền động có ý nghĩa đặc biệt quan trọng. Vì vậy, thiết kế fail-safe của TORFLEX DX giúp nâng cao mức độ an toàn và khả năng duy trì chức năng truyền động trong những điều kiện cần thiết.
Thiết kế hai cấp giúp tối ưu độ cứng xoắn
Khớp nối cao su đàn hồi TORFLEX DX sử dụng cấu trúc hai cấp độ cứng xoắn. Cấp thứ nhất được thiết kế cho điều kiện chạy không tải và tải thấp, trong khi cấp thứ hai tự động tham gia khi mô-men truyền tải tăng.
Cách thiết kế này giúp đặc tính độ cứng xoắn được tối ưu trên toàn bộ dải mô-men làm việc. Đây là yếu tố quan trọng đối với hệ truyền động tàu thủy, nơi động cơ thường xuyên thay đổi tốc độ và tải trong quá trình vận hành.
Đồng thời, đặc tính đàn hồi được kiểm soát tốt giúp giảm các dao động xoắn truyền từ động cơ sang hộp số và các thiết bị phía sau, góp phần nâng cao độ êm của hệ thống.
Khớp nối cao su đàn hồi TORFLEX DX có khả năng giảm rung và tiếng ồn tốt
Đối với du thuyền và tàu công vụ, độ ồn và độ rung là những yếu tố cần đặc biệt quan tâm. Một hệ truyền động có dao động xoắn lớn không chỉ ảnh hưởng đến sự thoải mái của người sử dụng mà còn có thể làm tăng tải động lên hộp số và các bộ phận liên quan.
Khớp nối cao su đàn hồi TORFLEX DX được thiết kế với đặc tính giảm chấn và độ cứng xoắn phù hợp, đồng thời tối ưu hóa đặc tính âm học. Nhờ đó, khớp nối góp phần tạo ra hệ truyền động êm ái, ít rung và có độ ồn thấp.

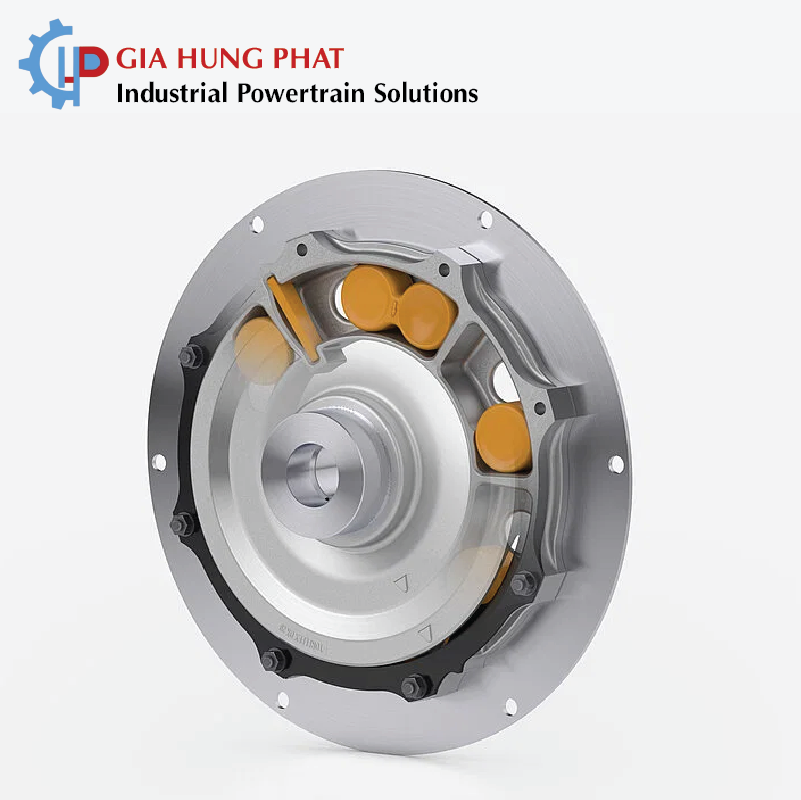

Phần tử chịu nén được tối ưu cho tuổi thọ dài
Các phần tử đàn hồi chịu nén của TORFLEX DX được thiết kế nhằm hạn chế biến dạng dư và mài mòn trong quá trình vận hành.
Đây là một ưu điểm quan trọng đối với hệ truyền động làm việc trong thời gian dài. Khi mức biến dạng và mài mòn được kiểm soát, đặc tính của phần tử đàn hồi có thể được duy trì ổn định hơn, giúp khớp nối hoạt động với đặc tính gần như nhất quán trong thời gian dài.
Bên cạnh đó, các phần tử chịu nén có khả năng đáp ứng tải cao và chịu được điều kiện quá tải tốt, phù hợp với yêu cầu vận hành thực tế của hệ thống truyền động hàng hải.
TORFLEX DX 20 – Mô-men xoắn lên đến 4 kNm
Phiên bản TORFLEX DX 20 được phát triển cho du thuyền và tàu công vụ với khả năng truyền mô-men xoắn lên đến 4 kNm.
Sản phẩm hiện có tùy chọn kết nối với bánh đà theo tiêu chuẩn:
- SAE 14 inch
- SAE 18 inch
Thiết kế nhỏ gọn giúp TORFLEX DX 20 phù hợp với các hệ thống hộp số mới, nơi không gian lắp đặt bị giới hạn nhưng vẫn yêu cầu khả năng truyền mô-men cao.
Dòng sản phẩm cũng được mở rộng với TORFLEX DX 33, sử dụng kết nối bánh đà SAE 18 inch và SAE 21 inch.
Ưu điểm khớp nối cao su đàn hồi TORFLEX DX
Khớp nối cao su đàn hồi TORFLEX DX sở hữu nhiều đặc điểm phù hợp với hệ truyền động hàng hải hiện đại:
Lắp đặt nhanh: Các phần tử chịu nén được tiền ép sẵn, giúp quá trình lắp đặt đơn giản và đảm bảo vị trí chính xác.
Thiết kế nhỏ gọn: Chiều dài lắp đặt ngắn giúp tiết kiệm không gian trong khoang máy.
Blind fit installation: Cho phép lắp đặt trong những vị trí có không gian thao tác hạn chế.
Không cần dụng cụ chuyên dụng: Quá trình lắp ráp được đơn giản hóa, giúp giảm thời gian thi công và bảo trì.
Độ êm ái cao: Đặc tính độ cứng xoắn hai cấp giúp tối ưu khả năng làm việc trong nhiều điều kiện tải.
Khả năng chịu tải cao: Các phần tử chịu nén được thiết kế để đáp ứng tải lớn và điều kiện quá tải.
Giảm mài mòn: Thiết kế phần tử đàn hồi giúp hạn chế biến dạng dư và mài mòn, duy trì đặc tính làm việc ổn định.
Thiết kế fail-safe: Cơ cấu Coming Home được tích hợp giúp nâng cao độ an toàn của hệ thống truyền động.
TORFLEX DX phù hợp với ứng dụng nào?
Khớp nối cao su đàn hồi TORFLEX DX được phát triển chủ yếu cho các hệ thống truyền động hàng hải, đặc biệt là những ứng dụng yêu cầu độ êm cao và không gian lắp đặt hạn chế.
Một số ứng dụng tiêu biểu gồm:
- Du thuyền và tàu giải trí.
- Tàu công vụ.
- Hệ thống truyền động động cơ – hộp số hàng hải.
- Các hệ thống sử dụng bánh đà tiêu chuẩn SAE.
- Hệ truyền động yêu cầu giảm rung và tiếng ồn.
- Các hệ thống cần thiết kế khớp nối nhỏ gọn nhưng vẫn đảm bảo khả năng truyền mô-men cao.
Vì sao nên lựa chọn khớp nối cao su đàn hồi TORFLEX DX?
Đối với hệ truyền động hàng hải, lựa chọn khớp nối không chỉ dựa trên mô-men xoắn danh định. Độ cứng xoắn, dao động xoắn, không gian lắp đặt, khả năng chịu quá tải, độ ồn và độ tin cậy của toàn bộ hệ thống đều cần được xem xét.
Khớp nối cao su đàn hồi TORFLEX DX giải quyết đồng thời nhiều yêu cầu này nhờ thiết kế hai cấp, phần tử chịu nén tối ưu, kích thước nhỏ gọn và cơ cấu Coming Home tích hợp. Đây là giải pháp phù hợp cho các hệ thống truyền động tàu thủy hiện đại, đặc biệt khi yêu cầu về sự êm ái và độ tin cậy ngày càng cao.
Tham khảo danh mục sản phẩm: Khớp nối trục Vulkan
Gia Hưng Phát cung cấp khớp nối TORFLEX DX
Gia Hưng Phát cung cấp các giải pháp khớp nối trục cho hệ thống truyền động công nghiệp và hàng hải, trong đó có các sản phẩm của VULKAN. Với những ứng dụng yêu cầu lựa chọn chính xác khớp nối theo động cơ, hộp số, mô-men xoắn, tốc độ quay và tiêu chuẩn bánh đà SAE, việc xác định đúng model ngay từ đầu sẽ giúp hệ thống vận hành ổn định và hạn chế các vấn đề về rung động, dao động xoắn.
Nếu cần lựa chọn TORFLEX DX 20, TORFLEX DX 33 hoặc dòng khớp nối VULKAN phù hợp với hệ truyền động cụ thể, khách hàng nên cung cấp thông số động cơ, hộp số, tốc độ quay, mô-men xoắn và kích thước bánh đà để được tư vấn cấu hình phù hợp.
