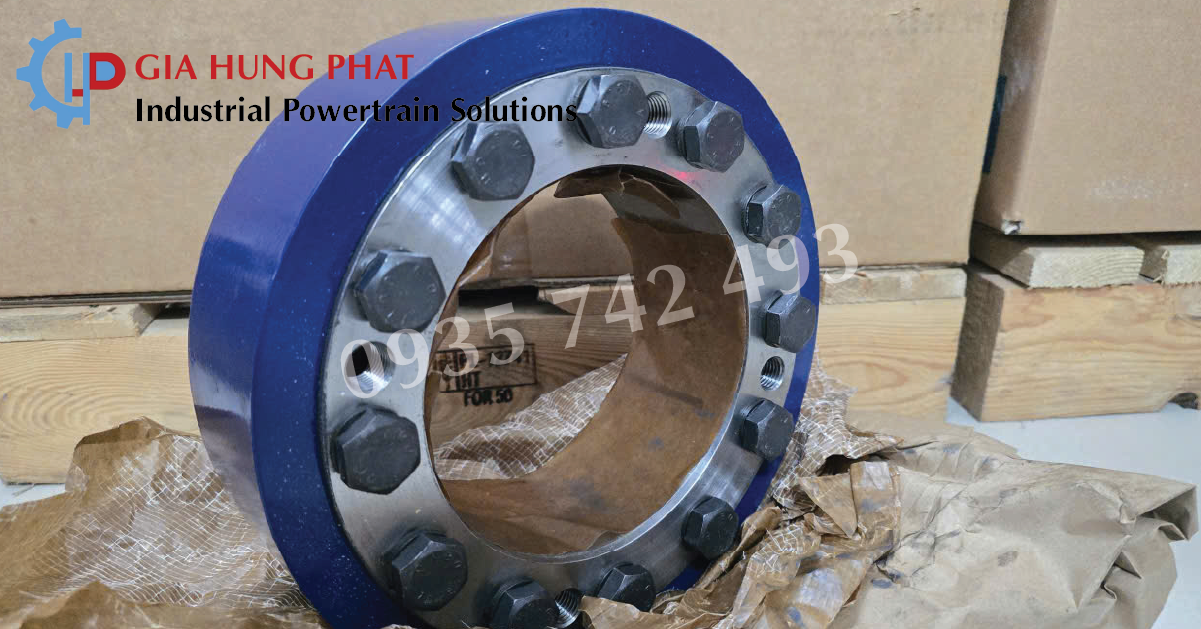

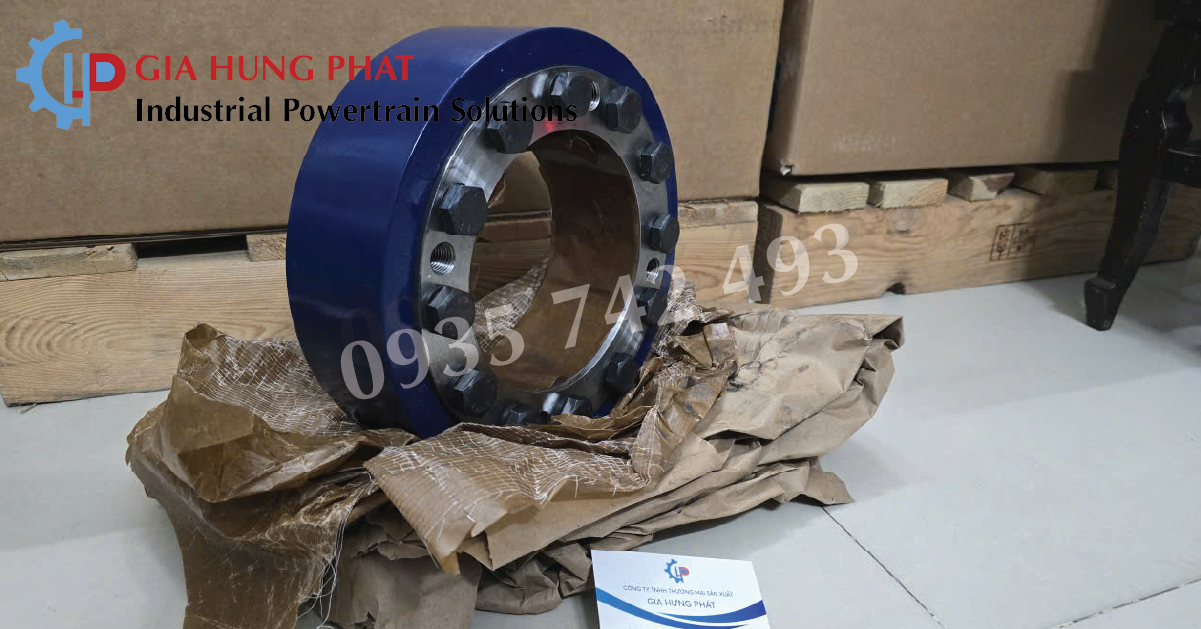

Shrink Disc là gì?

Shrink Disc là thiết bị khóa trục không then, sử dụng liên kết ma sát để kết nối trục với moay-ơ (hub). Khác với các loại khóa trục giãn nở, Shrink Disc có đặc điểm quan trọng là chỉ tạo lực ép hướng vào phía trong, tức là chỉ bóp trục trong thông qua moay-ơ.

Thiết bị được lắp bên ngoài moay-ơ, khi siết bu-lông sẽ làm moay-ơ co lại và ôm chặt trục, từ đó truyền mô-men xoắn và lực dọc trục một cách an toàn, chính xác và ổn định.

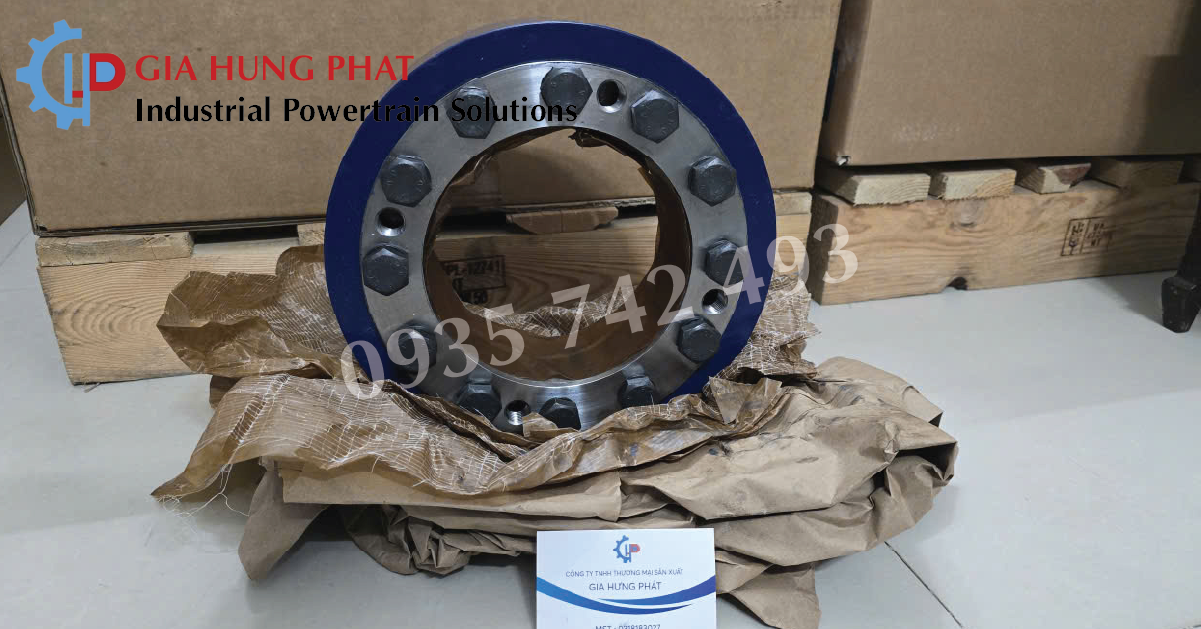

Cấu tạo của Shrink Disc

Một bộ Shrink Disc tiêu chuẩn bao gồm:

• Vòng côn trong

• Vòng côn ngoài

• Bu-lông siết lực

• Moay-ơ (thuộc chi tiết máy, không phải của Shrink Disc)

Các bề mặt côn được gia công chính xác cao nhằm đảm bảo khi siết bu-lông sẽ tạo ra lực ép hướng tâm lớn và đồng đều.

Nguyên lý làm việc – Chỉ bóp trục trong

Nguyên lý làm việc của Shrink Disc diễn ra như sau:

1. Shrink Disc được lắp bao quanh bên ngoài moay-ơ.

2. Khi siết bu-lông, các vòng côn ép chặt vào nhau.

3. Lực ép hướng tâm sinh ra làm moay-ơ co lại.

4. Moay-ơ bóp chặt trục ở phía trong bằng lực ma sát.

👉 Lực tác động của Shrink Disc chỉ hướng vào trục trong, không gây giãn nở moay-ơ ra bên ngoài. Đây chính là điểm khác biệt cốt lõi so với các loại khóa trục giãn nở.

Khi nới lỏng bu-lông, lực ép được giải phóng và việc tháo lắp diễn ra nhanh chóng, không làm hư hỏng trục hay moay-ơ.

Ưu điểm của Shrink Disc

• Chỉ bóp trục trong, bảo vệ kết cấu moay-ơ

• Không cần then, không gia công rãnh then → không làm yếu trục

• Truyền mô-men xoắn lớn

• Phân bố ứng suất đều quanh trục

• Độ đồng tâm và cân bằng cao

• Lắp đặt và tháo rời dễ dàng

• Tuổi thọ cao, ít bảo trì

• Hoạt động ổn định trong môi trường rung động và tải nặng

Ứng dụng của Shrink Disc

Nhờ khả năng truyền tải lớn và độ ổn định cao, Shrink Disc được sử dụng rộng rãi trong:

• Băng tải công nghiệp

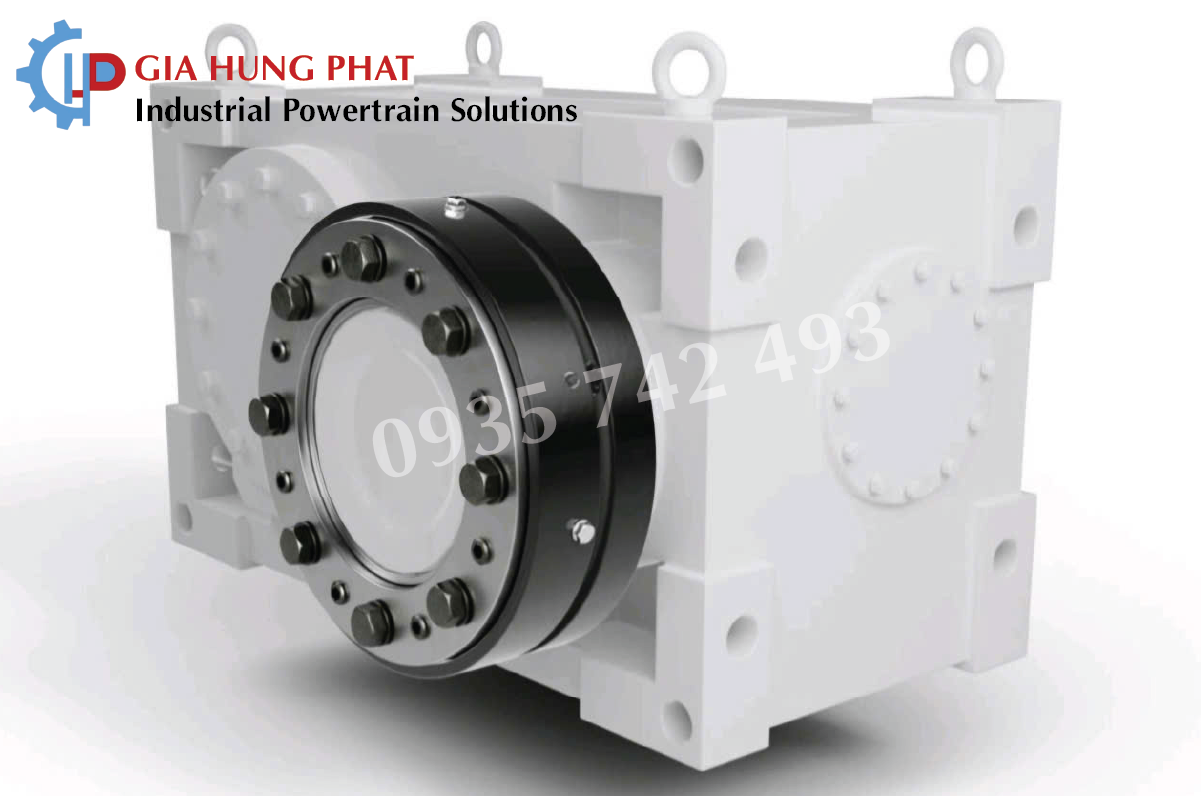

• Hộp giảm tốc

• Quạt công nghiệp công suất lớn

• Máy nghiền, máy trộn

• Ngành thép, xi măng, khai khoáng

• Kết nối bánh răng, puly, đĩa xích, rotor

Shrink Disc so với khóa trục giãn nở

• Shrink Disc: chỉ bóp trục trong (moay-ơ co lại)

• Khóa trục giãn nở / Power Lock: vừa bóp trục trong vừa ép moay-ơ ra ngoài

Nhờ nguyên lý chỉ bóp trong, Shrink Disc đặc biệt phù hợp cho ứng dụng tải nặng, trục lớn và yêu cầu độ bền cao.

Shrink Disc là giải pháp khóa trục hiện đại, chỉ bóp trục trong, mang lại hiệu suất truyền động cao, độ ổn định lâu dài và khả năng bảo vệ trục vượt trội. Việc sử dụng Shrink Disc giúp giảm hư hỏng cơ khí, tối ưu bảo trì và nâng cao độ tin cậy cho toàn bộ hệ thống truyền động.

Sự khác nhau cốt lõi giữa Shrink Disc và Power Lock

Điểm khác biệt then chốt (hiểu cho đúng)

Shrink Disc: Chỉ bóp trục trong (thông qua moay-ơ)

Power Lock (khóa trục): Bóp cả trục trong và Moay-ơ bên ngoài

Đây là khác biệt bản chất về nguyên lý làm việc, không chỉ là vị trí lắp.

Shrink Disc – Chỉ bóp trục trong

Nguyên lý thực tế

• Shrink Disc được lắp bên ngoài moay-ơ

• Khi siết bulông:

  • Các vòng côn kéo moay-ơ co lại

  • Moay-ơ bóp chặt trục

• Lực tác động chỉ hướng vào trong

• Trục chịu lực ép, còn phía ngoài không bị giãn nở

Shrink Disc = bóp trục trong thông qua moay-ơ

Đặc điểm kỹ thuật

Trục không bị khoan, không then

Ứng suất phân bố đều quanh trục

Rất phù hợp tải nặng, mô-men lớn

Độ đồng tâm cao

Tuổi thọ trục cao hơn so với then

Có thể hiểu ngắn gọn:

Shrink Disc hoạt động giống như “đai siết” từ bên ngoài làm moay-ơ co lại để giữ trục.

Power Lock (Khóa trục) – Bóp cả trong lẫn ngoài

Nguyên lý thực tế

• Power Lock được lắp giữa trục và moay-ơ

• Khi siết bulông:

  • Các vòng côn giãn nở ra

  • Ép đồng thời vào trục (bên trong)

  • Ép đồng thời vào moay-ơ (bên ngoài)

Power Lock = bóp trục trong + ép moay-ơ ra ngoài

Đặc điểm kỹ thuật

Khóa đồng thời 2 bề mặt

Kết cấu gọn

Phù hợp không gian hẹp

Dễ tháo lắp

Moay-ơ phải đủ dày để chịu lực giãn nở

Hiểu đơn giản:

Power Lock hoạt động như “nêm giãn” – ép cả hai phía cùng lúc.

So sánh đúng bản chất kỹ thuật

Gia Hưng Phát cung cấp cả hai giải pháp

Gia Hưng Phát cung cấp đầy đủ:

• Shrink Disc (thiết bị bóp trục trong – tải nặng)

• Khóa trục / Power Lock (bóp trong & ngoài – kết cấu gọn)

Gia Hưng Phát hỗ trợ:

• Tư vấn chọn loại phù hợp tải

• Chọn đúng kích thước trục

• Giải pháp tối ưu cho từng ứng dụng

👉 ZALO: 0969 248 677 – 0935 742 493

Shrink Disc và Power Lock đều là giải pháp khóa trục không then hiện đại, giúp nâng cao hiệu suất truyền động và độ bền cho hệ thống máy móc. Tuy nhiên, sự khác nhau cốt lõi nằm ở nguyên lý làm việc:

• Shrink Disc chỉ tạo lực bóp trục trong thông qua việc làm moay-ơ co lại, đặc biệt phù hợp với tải nặng, mô-men lớn và các ứng dụng công nghiệp nặng.

• Power Lock (khóa trục) tạo lực bóp trục trong đồng thời ép moay-ơ ra ngoài, thích hợp cho kết cấu gọn, không gian lắp đặt hạn chế.

Việc lựa chọn đúng loại thiết bị không chỉ giúp tăng độ an toàn vận hành, mà còn kéo dài tuổi thọ trục và giảm chi phí bảo trì. Gia Hưng Phát cung cấp đầy đủ cả Shrink Disc và Power Lock, sẵn sàng tư vấn giải pháp phù hợp nhất cho từng ứng dụng cụ thể, đảm bảo hiệu quả và độ tin cậy cao cho hệ thống truyền động của khách hàng.
