Phân tích ứng suất và biến dạng vòng đệm trong khớp nối trục đàn hồi

Trong các hệ thống truyền động cơ khí hiện đại, khớp nối trục đàn hồi đóng vai trò quan trọng trong việc truyền mô-men xoắn, đồng thời giảm rung, hấp thụ dao động và bù sai lệch trục. Thành phần cốt lõi quyết định hiệu quả làm việc của loại khớp nối này chính là vòng đệm đàn hồi. Việc phân tích chính xác ứng suất và biến dạng vòng đệm trong khớp nối trục đàn hồi là cơ sở để thiết kế tối ưu, nâng cao độ bền và đảm bảo độ tin cậy khi vận hành.

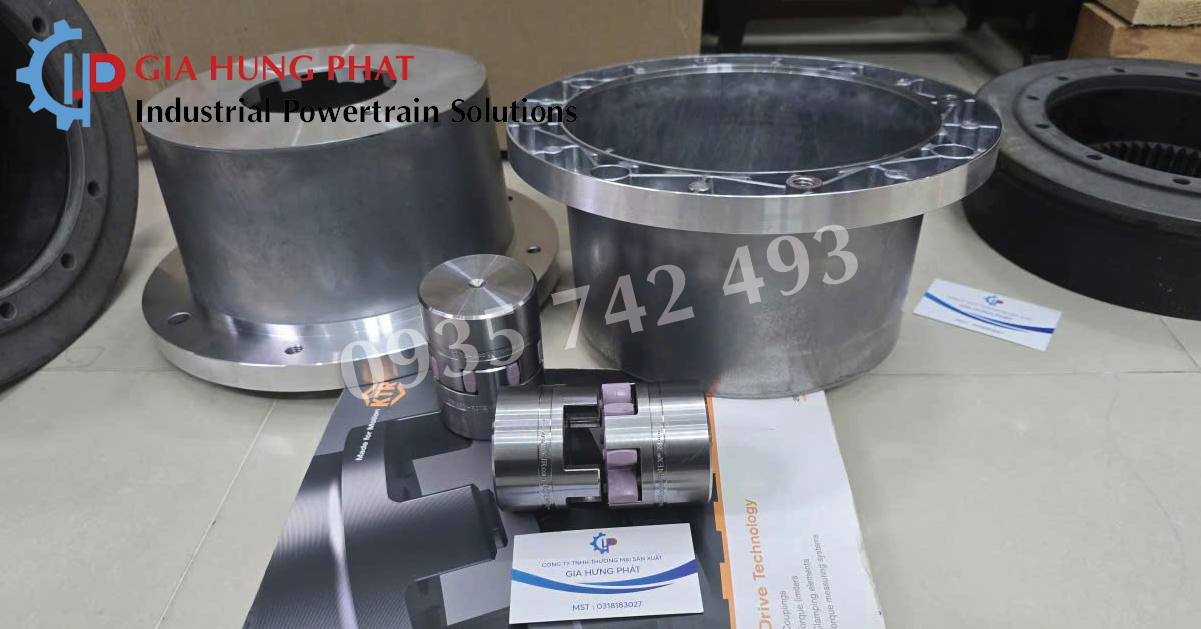

Vai trò cơ học của vòng đệm trong khớp nối trục đàn hồi

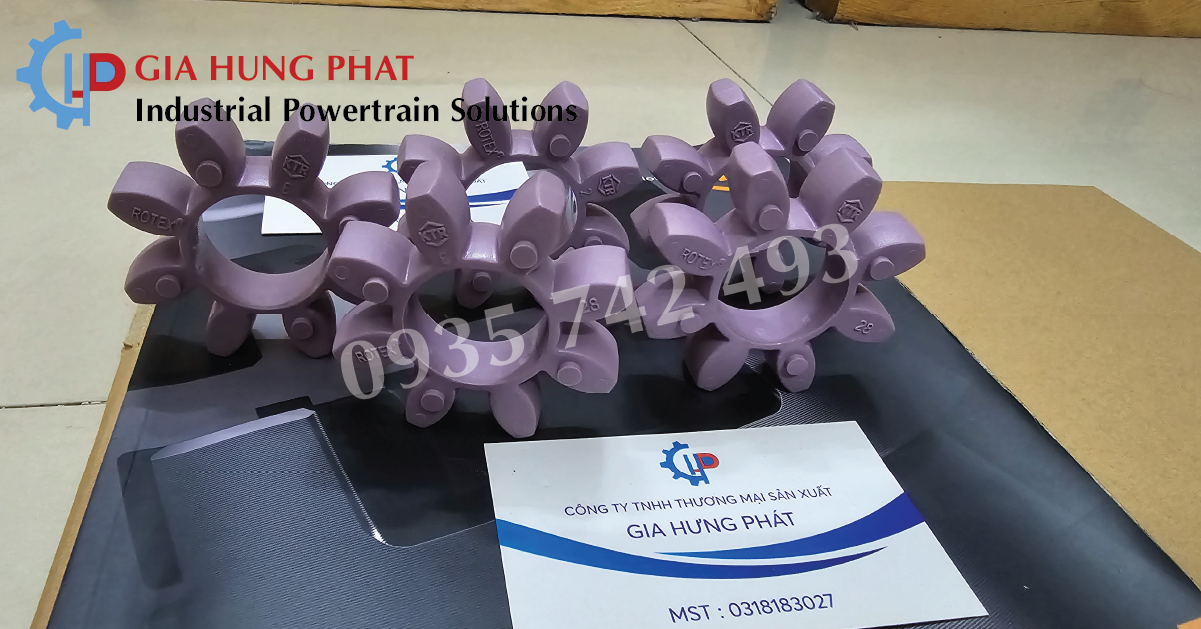

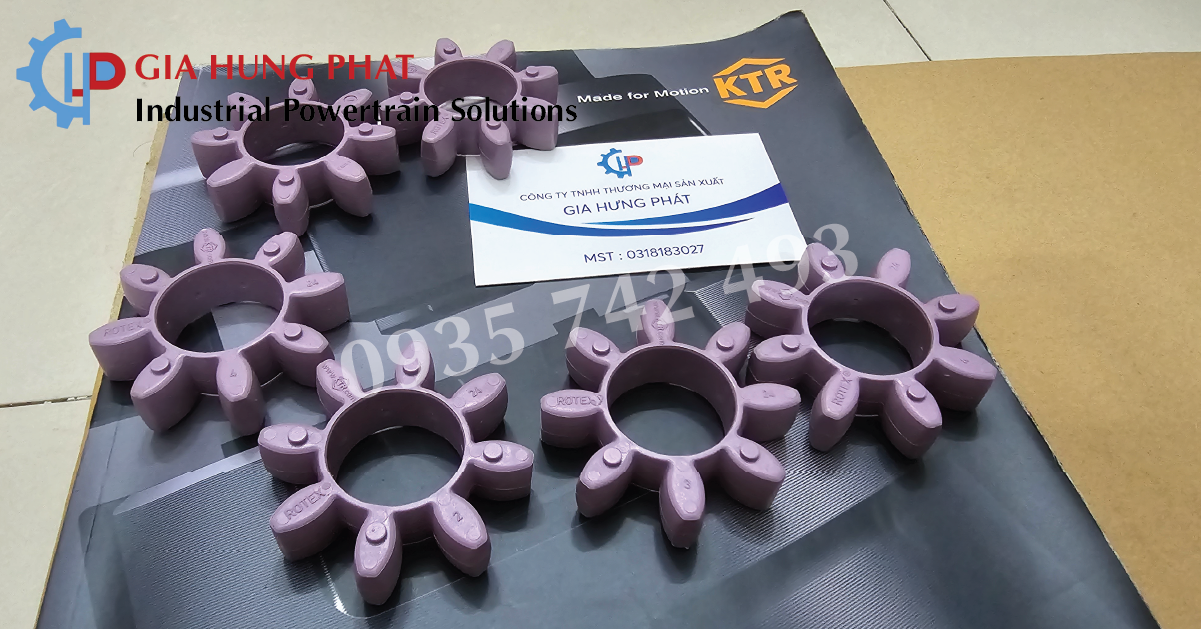

Vòng đệm trong khớp nối trục đàn hồi thường được chế tạo từ cao su kỹ thuật, polyurethane hoặc vật liệu composite đàn hồi. Khi hệ trục làm việc, vòng đệm đảm nhiệm đồng thời các chức năng:

• Truyền mô-men xoắn từ trục dẫn sang trục bị dẫn

• Hấp thụ dao động xoắn và xung lực tải

• Bù sai lệch trục (lệch tâm, lệch góc, lệch dọc trục)

• Giảm ứng suất tập trung lên trục và ổ lăn

Do đó, ứng suất và biến dạng vòng đệm trong khớp nối trục đàn hồi mang tính chu kỳ, phi tuyến và chịu ảnh hưởng lớn từ điều kiện vận hành thực tế.

Các dạng ứng suất tác dụng lên vòng đệm

Ứng suất cắt do mô-men xoắn

Khi khớp nối truyền mô-men, vòng đệm chịu ứng suất cắt là chủ yếu. Giá trị ứng suất cắt trung bình có thể xác định theo biểu thức:

​

Trong đó:

• T: mô-men xoắn truyền (Nm)

• A: diện tích chịu lực của vòng đệm (m²)

• r: bán kính tác dụng (m)

Ứng suất cắt tăng nhanh khi mô-men đột ngột thay đổi, đặc biệt trong các hệ thống tải va đập.

Ứng suất nén và kéo cục bộ

Do sai lệch trục, vòng đệm bị nén không đều tại các vùng tiếp xúc với hub. Ở một số vị trí, vật liệu có thể chịu kéo, tạo nên trạng thái ứng suất phức hợp. Đây là nguyên nhân chính dẫn đến nứt mỏi vật liệu nếu thiết kế không phù hợp.

Ứng suất uốn do lệch góc

Khi trục dẫn và trục bị dẫn không song song, vòng đệm bị uốn theo chu kỳ quay. Ứng suất uốn kết hợp với ứng suất cắt làm tăng biên độ ứng suất và biến dạng vòng đệm trong khớp nối trục đàn hồi, đặc biệt ở tốc độ cao.

Phân tích biến dạng vòng đệm

Biến dạng đàn hồi

Trong giới hạn làm việc cho phép, vòng đệm biến dạng đàn hồi và có khả năng phục hồi hình dạng ban đầu. Độ biến dạng phụ thuộc vào:

• Mô-đun đàn hồi của vật liệu

• Nhiệt độ làm việc

• Tần số và biên độ tải

Biến dạng đàn hồi giúp giảm rung nhưng đồng thời làm thay đổi độ cứng xoắn của toàn hệ trục.

Biến dạng dư và lão hóa

Nếu vòng đệm làm việc lâu dài ở mức ứng suất cao, vật liệu sẽ xuất hiện biến dạng dư. Hiện tượng này làm giảm khả năng bù sai lệch và tăng nguy cơ phá hủy sớm. Trong phân tích ứng suất và biến dạng vòng đệm trong khớp nối trục đàn hồi, yếu tố lão hóa vật liệu cần được xét đến, đặc biệt trong môi trường nhiệt độ cao hoặc hóa chất.

Mô hình tính toán và mô phỏng

Mô hình giải tích

Các mô hình giải tích thường giả thiết vật liệu đàn hồi tuyến tính và tải phân bố đều. Phương pháp này phù hợp cho tính toán sơ bộ và lựa chọn kích thước ban đầu, nhưng độ chính xác hạn chế với tải động phức tạp.

Mô phỏng phần tử hữu hạn (FEM)

Phương pháp FEM cho phép đánh giá chi tiết phân bố ứng suất và biến dạng vòng đệm trong khớp nối trục đàn hồi theo từng vùng vật liệu. Ưu điểm chính:

• Xác định chính xác vùng ứng suất tập trung

• Mô phỏng điều kiện lệch trục thực tế

• Đánh giá tuổi thọ mỏi của vòng đệm

Kết quả FEM thường được dùng để tối ưu hình dạng, độ dày và vật liệu vòng đệm.

Ảnh hưởng của vật liệu đến ứng suất và biến dạng

Việc lựa chọn vật liệu phù hợp giúp kiểm soát hiệu quả ứng suất và biến dạng vòng đệm trong khớp nối trục đàn hồi, đồng thời kéo dài thời gian bảo trì.

Các nguyên nhân hư hỏng liên quan đến ứng suất và biến dạng

• Quá tải mô-men so với thiết kế

• Sai lệch trục vượt giới hạn cho phép

• Nhiệt độ làm việc cao kéo dài

• Lựa chọn vật liệu vòng đệm không phù hợp

Hầu hết các hư hỏng đều bắt nguồn từ việc đánh giá chưa đầy đủ trạng thái ứng suất và biến dạng vòng đệm trong khớp nối trục đàn hồi ngay từ giai đoạn thiết kế.

Giải pháp kỹ thuật tối ưu

• Tính toán mô-men và hệ số an toàn chính xác

• Sử dụng mô phỏng FEM trong thiết kế

• Chọn vật liệu có mô-đun đàn hồi phù hợp tải

• Kiểm soát độ lệch trục khi lắp đặt

• Theo dõi rung động để phát hiện sớm bất thường

Liên hệ tư vấn vòng đệm khớp nối trục

Việc đánh giá chính xác ứng suất và biến dạng vòng đệm trong khớp nối trục đàn hồi đòi hỏi kinh nghiệm thực tế, dữ liệu vật liệu và hiểu rõ điều kiện vận hành của từng hệ thống. Để lựa chọn đúng loại vòng đệm, kích thước và vật liệu phù hợp, doanh nghiệp nên tham khảo ý kiến từ đơn vị chuyên sâu trong lĩnh vực truyền động cơ khí.

Gia Hưng Phát là đơn vị cung cấp và tư vấn vòng đệm khớp nối trục cho nhiều ngành công nghiệp như băng tải, xi măng, thép, thực phẩm, HVAC và máy bơm công nghiệp. Với đội ngũ kỹ thuật giàu kinh nghiệm, Gia Hưng Phát hỗ trợ:

• Tư vấn lựa chọn vòng đệm theo mô-men, tốc độ và sai lệch trục

• Đề xuất vật liệu phù hợp nhằm kiểm soát ứng suất và biến dạng

• Hỗ trợ thay thế vòng đệm tương thích với nhiều loại khớp nối hiện có

• Giải pháp tối ưu tuổi thọ và giảm rung cho hệ truyền động

👉 ZALO: 0969 248 677 – 0935 742 493

Phân tích ứng suất và biến dạng vòng đệm trong khớp nối trục đàn hồi là bước then chốt để đảm bảo độ bền, độ ổn định và hiệu suất của hệ truyền động. Việc kết hợp giữa tính toán lý thuyết, mô phỏng số và kinh nghiệm vận hành thực tế sẽ giúp thiết kế khớp nối tối ưu, giảm sự cố và nâng cao tuổi thọ thiết bị. Liên hệ Gia Hưng Phát để được tư vấn chi tiết về vòng đệm khớp nối trục, giúp hệ thống vận hành ổn định, bền bỉ và đạt hiệu suất cao nhất.
