Trong các hệ truyền động công nghiệp, rung động và xung lực cơ học luôn là những yếu tố tiềm ẩn gây suy giảm độ ổn định và tuổi thọ thiết bị. Khi mô men xoắn được truyền trực tiếp giữa hai trục, mọi sai lệch lắp đặt, biến động tải hay thay đổi chế độ vận hành đều có thể tạo ra rung động xoắn và sốc cơ học, ảnh hưởng đến trục, ổ lăn và hộp giảm tốc. Để kiểm soát những hiện tượng này, các khớp nối trục hiện đại thường được tích hợp vòng đệm giảm chấn khớp nối, đóng vai trò như một phần tử đàn hồi – tiêu tán năng lượng, giúp hấp thụ rung, giảm sốc và ổn định quá trình truyền động.
Việc hiểu rõ cơ chế làm việc của bộ phận này, đặc biệt dưới góc độ vật liệu và động lực học, là nền tảng quan trọng để thiết kế và lựa chọn giải pháp truyền động hiệu quả trong các ứng dụng công nghiệp yêu cầu độ tin cậy cao.
1. Tổng quan về rung động và xung lực trong hệ truyền động trục
Trong các hệ thống truyền động công nghiệp hiện đại, đặc biệt là các dây chuyền sản xuất liên tục, rung động và xung lực (shock load) là những hiện tượng không thể tránh khỏi. Chúng phát sinh từ nhiều nguyên nhân khác nhau như:
-
Sai lệch đồng trục giữa trục động cơ và trục tải
-
Thay đổi tải đột ngột trong quá trình khởi động hoặc dừng
-
Dao động mô men do đặc tính của động cơ (đặc biệt là động cơ đốt trong, động cơ servo, động cơ biến tần)
-
Sự không đồng đều của tải (máy nghiền, băng tải, máy khuấy, máy ép…)
Nếu không được kiểm soát, các rung động và xung lực này sẽ gây ra hậu quả nghiêm trọng: mỏi kim loại, nứt trục, hư ổ lăn, phá hủy hộp giảm tốc, tăng tiếng ồn và giảm tuổi thọ toàn bộ hệ thống. Trong bối cảnh đó, vòng đệm giảm chấn khớp nối đóng vai trò là một thành phần kỹ thuật then chốt, giúp bảo vệ hệ truyền động ngay từ “điểm giao tiếp” giữa hai trục.
2. Khớp nối trục và vị trí của vòng đệm giảm chấn
Khớp nối trục (shaft coupling) là bộ phận dùng để nối hai trục quay nhằm truyền mô men xoắn từ nguồn động lực đến tải. Tùy theo thiết kế, khớp nối có thể là loại cứng, bán đàn hồi hoặc đàn hồi hoàn toàn.
Trong các khớp nối đàn hồi và bán đàn hồi, vòng đệm giảm chấn khớp nối được bố trí giữa các phần tử kim loại (hub, flange, jaw…) với chức năng:
-
Hấp thụ rung động xoắn
-
Giảm sốc cơ học khi tải thay đổi đột ngột
-
Bù sai lệch lắp đặt (radial, axial, angular misalignment)
-
Giảm truyền rung từ động cơ sang tải và ngược lại

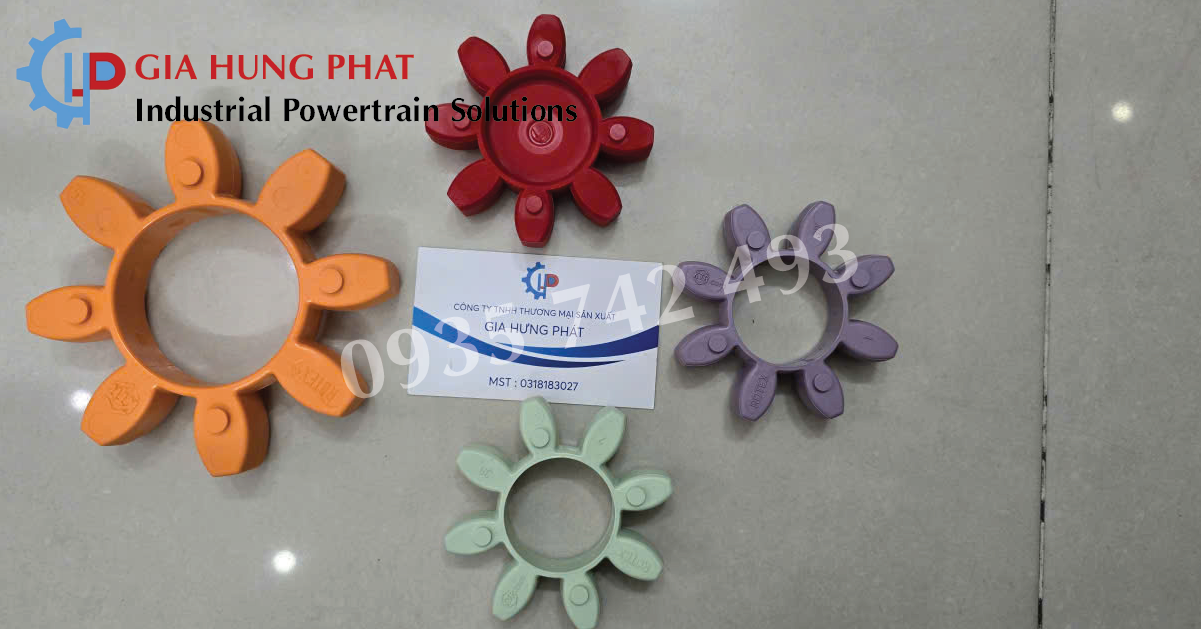

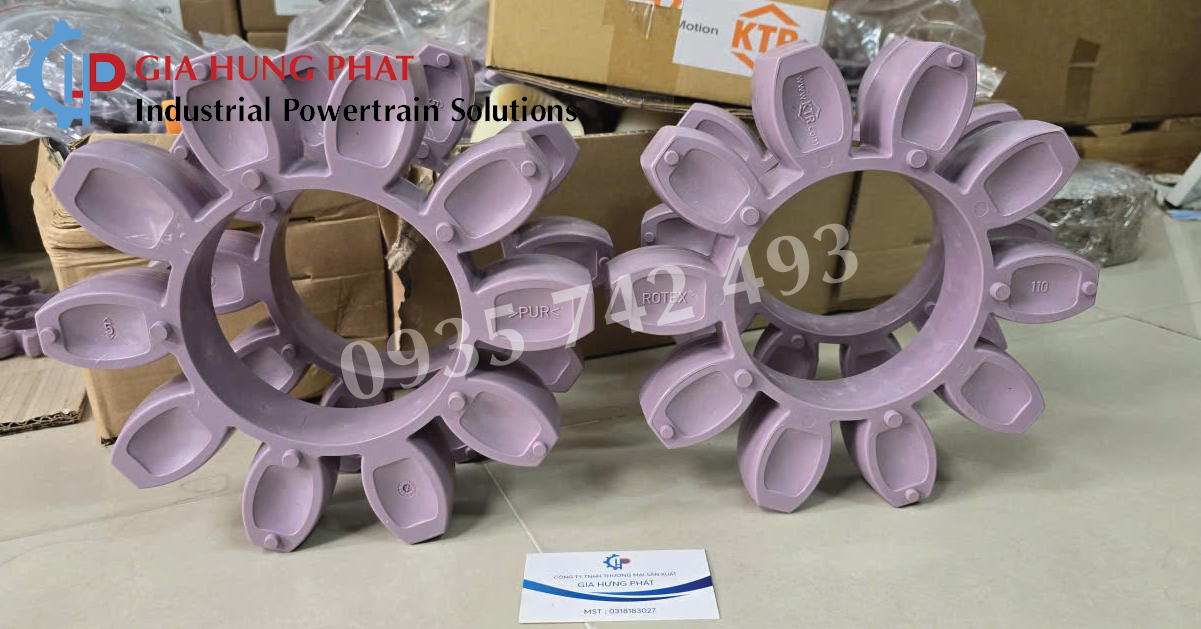

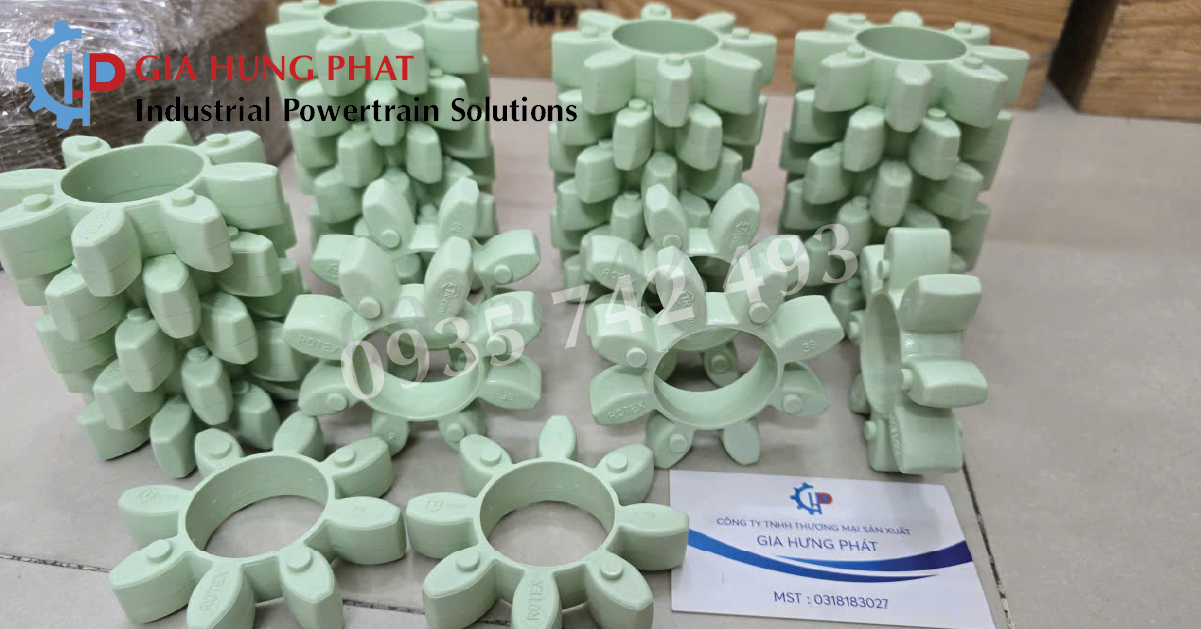

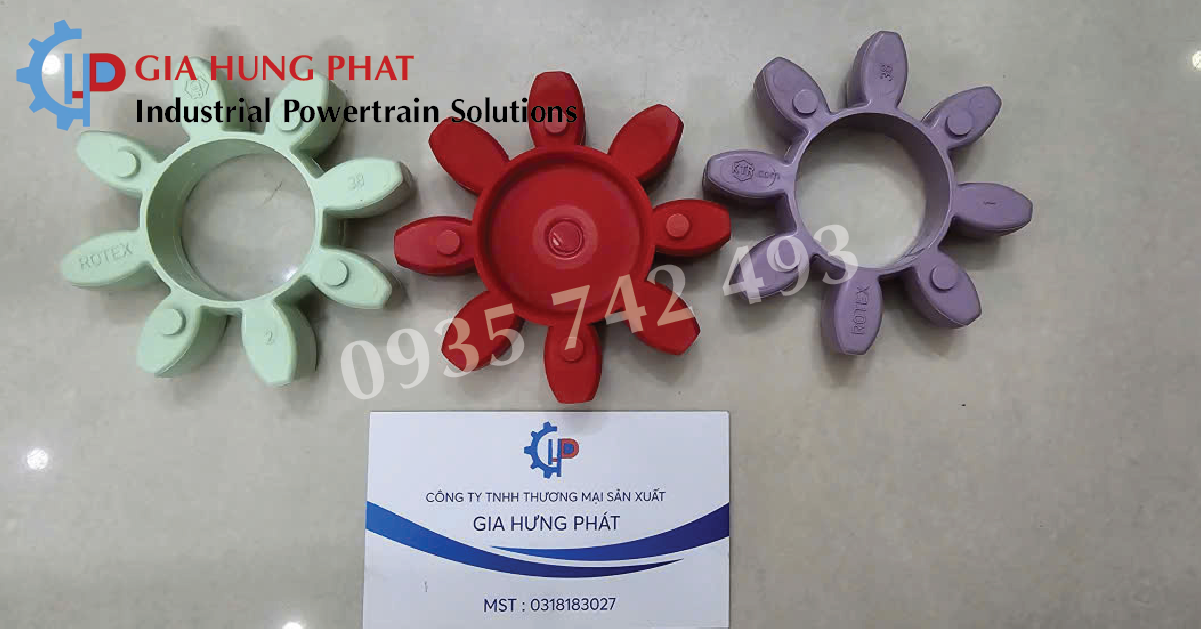

Về mặt cấu trúc, vòng đệm này thường được chế tạo từ vật liệu đàn hồi đặc biệt như polyurethane, cao su kỹ thuật, elastomer composite hoặc polymer biến tính – lĩnh vực mà các hãng công nghệ cao như KTR có thế mạnh về vật liệu và kiểm soát đặc tính cơ học.
3. Bản chất rung động và sốc trong truyền động xoắn
Để hiểu cơ chế làm việc của vòng đệm giảm chấn khớp nối, cần phân tích rung động trong miền xoắn (torsional vibration). Rung động xoắn xảy ra khi mô men truyền không ổn định theo thời gian, gây ra dao động góc quay giữa các phần tử của hệ thống.
Xét mô hình đơn giản một hệ truyền động gồm:
-
Động cơ có mô men quán tính J1
-
Tải có mô men quán tính J2
-
Khớp nối đàn hồi có độ cứng xoắn ktvà hệ số cản ct
Phương trình dao động xoắn cơ bản:
Trong đó:
-
θ là góc xoắn
-
T(t) là mô men tác động theo thời gian
Vòng đệm giảm chấn khớp nối chính là phần tử tạo ra kt (độ cứng đàn hồi) và ct (khả năng tiêu tán năng lượng), giúp giảm biên độ rung và triệt tiêu dao động cộng hưởng.
4. Cơ chế hấp thụ rung động của vòng đệm giảm chấn
4.1 Biến dạng đàn hồi có kiểm soát
Khi mô men được truyền từ trục chủ động sang trục bị động, vòng đệm giảm chấn sẽ chịu biến dạng đàn hồi. Thay vì truyền trực tiếp xung lực sang trục tải, năng lượng được “lưu trữ tạm thời” dưới dạng biến dạng vật liệu.
Cơ chế này tương tự như lò xo xoắn, nhưng với đặc tính phi tuyến (non-linear stiffness), giúp:
-
Giảm đỉnh mô men tức thời
-
Làm mượt quá trình tăng – giảm tốc
-
Hạn chế sốc cơ học lên bề mặt tiếp xúc kim loại
Đây là nguyên lý nền tảng trong thiết kế vòng đệm giảm chấn khớp nối của các nhà sản xuất lớn như KTR, nơi độ cứng đàn hồi được tính toán chính xác theo từng dải mô men.
4.2 Tiêu tán năng lượng nhờ ma sát nội và tổn hao vật liệu
Không giống lò xo kim loại, vật liệu elastomer có đặc tính hysteresis – tức là khi chịu tải và nhả tải, năng lượng không được hoàn trả hoàn toàn mà một phần bị tiêu tán dưới dạng nhiệt.
Cơ chế tiêu tán này giúp:
-
Dập tắt rung động xoắn ở tần số trung và cao
-
Ngăn hiện tượng cộng hưởng nguy hiểm
-
Giảm dao động ngược về động cơ
Chính đặc tính tổn hao nội này làm cho vòng đệm giảm chấn khớp nối trở thành giải pháp hiệu quả hơn nhiều so với khớp nối cứng trong các hệ truyền động có tải biến thiên.
5. Cơ chế giảm sốc khi thay đổi tải đột ngột
Trong thực tế vận hành, các tình huống như khởi động tải nặng, kẹt tải tức thời, hoặc dừng khẩn cấp sẽ tạo ra xung lực mô men rất lớn trong thời gian ngắn.
5.1 Phân tán xung lực theo thời gian
Nhờ khả năng đàn hồi, vòng đệm giảm chấn sẽ kéo dài thời gian truyền mô men cực đại, làm giảm giá trị đỉnh theo nguyên lý:
Khi Δt tăng lên, Tmax giảm xuống đáng kể. Điều này giúp bảo vệ:
-
Trục động cơ
-
Bánh răng hộp giảm tốc
-
Ổ bi, phớt và then hoa
Với các giải pháp của KTR, vật liệu vòng đệm được thiết kế để duy trì đặc tính này ổn định ngay cả trong môi trường nhiệt độ và dầu mỡ khắc nghiệt.
5.2 Bảo vệ hệ truyền động khỏi phá hủy mỏi
Sốc cơ học lặp lại là nguyên nhân chính gây mỏi kim loại. Vòng đệm giảm chấn khớp nối hoạt động như một “lớp đệm an toàn”, giúp giảm biên độ ứng suất chu kỳ tác động lên các chi tiết kim loại, từ đó kéo dài tuổi thọ thiết bị.
6. Ảnh hưởng của vật liệu đến hiệu quả giảm chấn
Hiệu quả làm việc của vòng đệm phụ thuộc rất lớn vào vật liệu chế tạo. Các thông số kỹ thuật quan trọng bao gồm:
-
Mô đun đàn hồi (Elastic modulus)
-
Hệ số cản nội (Damping factor)
-
Độ bền mỏi
-
Khả năng kháng dầu, hóa chất và nhiệt độ
KTR là hãng có nền tảng mạnh về công nghệ polymer và elastomer công nghiệp, cho phép tối ưu vòng đệm giảm chấn khớp nối theo từng điều kiện làm việc cụ thể: từ môi trường thủy lực, hóa chất đến tải nặng liên tục.
7. Bù sai lệch lắp đặt và giảm rung thứ cấp
Ngoài rung động xoắn, sai lệch lắp đặt giữa hai trục cũng tạo ra rung động thứ cấp (radial và axial vibration). Vòng đệm giảm chấn cho phép:
-
Bù sai lệch góc nhỏ
-
Giảm lực phụ tác động lên ổ trục
-
Hạn chế rung truyền sang khung máy
Nhờ đó, hệ thống vận hành êm hơn, ổn định hơn và ít phát sinh sự cố ngoài dự kiến.
8. Ứng dụng thực tế trong công nghiệp
Vòng đệm giảm chấn khớp nối được ứng dụng rộng rãi trong:
-
Dây chuyền băng tải tải nặng
-
Máy khuấy, máy trộn công nghiệp
-
Máy nghiền, máy cán
-
Hệ thống bơm công suất lớn
-
Truyền động động cơ – hộp giảm tốc trong nhà máy hóa chất
Trong các hệ thống này, giải pháp khớp nối và vòng đệm giảm chấn do KTR phát triển giúp nâng cao độ tin cậy và giảm chi phí bảo trì dài hạn.
9. Vai trò của KTR trong phát triển giải pháp giảm chấn
Không chỉ là nhà sản xuất linh kiện, KTR tiếp cận bài toán giảm chấn dưới góc độ hệ thống. Các sản phẩm vòng đệm và khớp nối được nghiên cứu đồng bộ với đặc tính tải, môi trường và chu kỳ làm việc thực tế.
Nhờ đó, vòng đệm giảm chấn khớp nối của KTR không chỉ đơn thuần là chi tiết cơ khí, mà là giải pháp kỹ thuật nhằm:
-
Ổn định truyền động
-
Bảo vệ thiết bị
-
Tối ưu hiệu suất vận hành
Gia Hưng Phát tư vấn và báo giá vòng đệm giảm chấn khớp nối
ZALO: 0969 248 677 – 0935 742 493
Trong bối cảnh các hệ truyền động ngày càng yêu cầu độ chính xác, độ bền và độ ổn định cao, vòng đệm giảm chấn khớp nối đóng vai trò không thể thay thế. Thông qua cơ chế đàn hồi có kiểm soát và tiêu tán năng lượng, vòng đệm giúp hấp thụ rung động, giảm sốc cơ học và bảo vệ toàn bộ hệ thống truyền động.
Với nền tảng công nghệ vật liệu và kinh nghiệm ứng dụng sâu rộng, KTR mang đến những giải pháp giảm chấn hiệu quả, phù hợp với các yêu cầu khắt khe của công nghiệp hiện đại.
