Vòng đệm cao su giảm chấn và khả năng bù sai lệch lắp đặt trong khớp nối trục

Trong các hệ truyền động trục công nghiệp, sai lệch lắp đặt giữa trục động cơ và trục tải là hiện tượng gần như không thể tránh khỏi, ngay cả khi quá trình căn chỉnh được thực hiện cẩn thận. Những sai lệch này, dù ở mức nhỏ, vẫn có thể tạo ra lực phụ, rung động và ứng suất chu kỳ, làm giảm độ ổn định vận hành và tuổi thọ của ổ trục, khớp nối cũng như các bộ phận truyền động liên quan. Để khắc phục vấn đề đó, các khớp nối trục hiện đại thường sử dụng vòng đệm cao su giảm chấn như một phần tử đàn hồi trung gian, cho phép bù sai lệch lắp đặt đồng thời hấp thụ rung động và giảm sốc cơ học. Việc phân tích sâu cơ chế làm việc và khả năng bù sai lệch của bộ phận này là cơ sở quan trọng để lựa chọn và thiết kế giải pháp truyền động phù hợp cho các ứng dụng công nghiệp yêu cầu độ tin cậy cao.

1. Sai lệch lắp đặt – thách thức phổ biến trong hệ truyền động trục

Trong thực tế vận hành công nghiệp, việc lắp đặt hai trục đồng trục tuyệt đối là điều gần như không thể đạt được. Ngay cả khi sử dụng thiết bị căn chỉnh laser hiện đại, các yếu tố như biến dạng nền móng, giãn nở nhiệt, rung động kết cấu và sai số chế tạo vẫn gây ra những mức sai lệch nhất định giữa trục động cơ và trục tải. Những sai lệch này, nếu không được xử lý hợp lý, sẽ tạo ra lực phụ không mong muốn, làm gia tăng rung động, mài mòn ổ trục và giảm tuổi thọ toàn bộ hệ truyền động.

Trong bối cảnh đó, các khớp nối trục đàn hồi sử dụng vòng đệm cao su giảm chấn đã trở thành giải pháp kỹ thuật quan trọng, vừa đảm bảo khả năng truyền mô men ổn định, vừa cho phép bù sai lệch lắp đặt và giảm rung – giảm sốc hiệu quả.

2. Tổng quan về vòng đệm cao su giảm chấn trong khớp nối trục

2.1 Vị trí và vai trò trong kết cấu khớp nối

Vòng đệm cao su giảm chấn là phần tử đàn hồi được bố trí giữa các chi tiết kim loại của khớp nối (hub, flange, jaw hoặc pin). Chức năng chính của bộ phận này bao gồm:

• Hấp thụ rung động xoắn trong quá trình truyền mô men

• Giảm sốc cơ học khi tải thay đổi đột ngột

• Bù các dạng sai lệch lắp đặt giữa hai trục

• Giảm truyền rung và tiếng ồn trong hệ thống

Không giống các khớp nối cứng, khớp nối có tích hợp vòng đệm cao su giảm chấn cho phép hệ truyền động làm việc linh hoạt hơn, đặc biệt trong các ứng dụng tải biến thiên và môi trường vận hành khắc nghiệt.

2.2 Đặc tính vật liệu cao su kỹ thuật

Cao su sử dụng trong vòng đệm giảm chấn không phải là cao su tự nhiên thông thường mà là cao su kỹ thuật hoặc elastomer được biến tính nhằm đạt được các đặc tính cơ học cụ thể như:

• Độ đàn hồi cao nhưng có kiểm soát

• Hệ số cản nội (damping factor) lớn

• Khả năng kháng dầu, mỡ, hóa chất

• Độ bền mỏi và tuổi thọ lâu dài

Các hãng có nền tảng vật liệu mạnh như MT thường tối ưu công thức cao su để vòng đệm cao su giảm chấn duy trì đặc tính ổn định trong suốt vòng đời vận hành.

3. Các dạng sai lệch lắp đặt trong hệ truyền động trục

Để hiểu rõ vai trò bù sai lệch của vòng đệm, cần phân biệt các dạng sai lệch phổ biến:

3.1 Sai lệch đồng tâm (Radial misalignment)

Xảy ra khi tâm của hai trục song song nhưng không trùng nhau. Dạng sai lệch này tạo ra lực ly tâm phụ tác động liên tục lên ổ trục và khớp nối.

3.2 Sai lệch góc (Angular misalignment)

Xảy ra khi hai trục cắt nhau tại một góc nhỏ. Đây là dạng sai lệch gây ứng suất uốn lớn tại khớp nối và đầu trục.

3.3 Sai lệch dọc trục (Axial misalignment)

Xảy ra khi khoảng cách giữa hai trục thay đổi theo phương trục, thường do giãn nở nhiệt hoặc biến dạng kết cấu.

Trong thực tế, các dạng sai lệch này thường tồn tại đồng thời, đòi hỏi khớp nối và vòng đệm cao su giảm chấn phải có khả năng bù sai lệch tổng hợp.

4. Cơ chế bù sai lệch của vòng đệm cao su giảm chấn

4.1 Biến dạng đàn hồi đa hướng

Khác với các phần tử đàn hồi kim loại, cao su có khả năng biến dạng theo nhiều phương khác nhau mà không gây ứng suất tập trung lớn. Khi xảy ra sai lệch lắp đặt, vòng đệm cao su giảm chấn sẽ:

• Biến dạng theo phương xuyên tâm để bù sai lệch đồng tâm

• Biến dạng xoắn và uốn để bù sai lệch góc

• Nén hoặc kéo giãn để bù sai lệch dọc trục

Cơ chế biến dạng đa hướng này giúp giảm đáng kể lực phụ truyền sang trục và ổ lăn.

4.2 Phân tán ứng suất tiếp xúc

Trong khớp nối cứng, sai lệch lắp đặt dẫn đến ứng suất tập trung tại bề mặt tiếp xúc kim loại – kim loại. Ngược lại, vòng đệm cao su giảm chấn hoạt động như một lớp trung gian đàn hồi, phân bố đều ứng suất trên toàn bộ bề mặt làm việc.

Kết quả là:

• Giảm nguy cơ nứt mỏi

• Hạn chế mài mòn cục bộ

• Tăng độ tin cậy vận hành lâu dài

5. Quan hệ giữa khả năng bù sai lệch và độ cứng của vòng đệm

Khả năng bù sai lệch của vòng đệm phụ thuộc trực tiếp vào độ cứng (stiffness) của vật liệu cao su. Độ cứng quá cao sẽ hạn chế khả năng biến dạng, trong khi độ cứng quá thấp có thể gây mất ổn định truyền mô men.

Xét mô hình đàn hồi đơn giản:

F=k⋅δ

Trong đó:

• F là lực phát sinh do sai lệch

• k là độ cứng của vòng đệm cao su giảm chấn

• δ là độ lệch hình học

Việc lựa chọn vật liệu và thiết kế hình học vòng đệm là bài toán cân bằng giữa:

• Khả năng bù sai lệch

• Khả năng truyền mô men

• Khả năng giảm rung và sốc

MT tiếp cận bài toán này thông qua các mô hình tính toán kết hợp thử nghiệm thực tế, nhằm tối ưu thông số cho từng nhóm ứng dụng.

6. Vai trò giảm rung thứ cấp do sai lệch gây ra

Sai lệch lắp đặt không chỉ gây lực tĩnh mà còn tạo ra rung động thứ cấp, đặc biệt ở tốc độ quay cao. Vòng đệm cao su giảm chấn đóng vai trò quan trọng trong việc:

• Hấp thụ dao động sinh ra do sai lệch

• Giảm truyền rung sang kết cấu máy

• Hạn chế cộng hưởng trong dải tần nguy hiểm

Nhờ đặc tính tổn hao năng lượng nội (material damping), cao su tiêu tán một phần năng lượng rung dưới dạng nhiệt, giúp hệ thống nhanh chóng trở về trạng thái ổn định.

7. Ảnh hưởng của môi trường làm việc đến khả năng bù sai lệch

Trong các ngành công nghiệp nặng, vòng đệm giảm chấn thường phải làm việc trong điều kiện:

• Nhiệt độ cao hoặc thay đổi liên tục

• Tiếp xúc dầu, mỡ, dung môi

• Chu kỳ tải lặp lại liên tục

Nếu vật liệu cao su không phù hợp, các đặc tính đàn hồi sẽ suy giảm theo thời gian, làm giảm khả năng bù sai lệch. Đây là lý do các giải pháp vòng đệm cao su giảm chấn MT được thiết kế với khả năng kháng môi trường cao, đảm bảo tính ổn định lâu dài.

8. Ứng dụng thực tế trong hệ truyền động công nghiệp

Vòng đệm cao su giảm chấn được sử dụng rộng rãi trong các hệ thống:

• Truyền động động cơ – hộp giảm tốc

• Băng tải công nghiệp tải nặng

• Máy khuấy, máy trộn trong hóa chất và thực phẩm

• Hệ thống bơm và quạt công suất lớn

• Máy nghiền, máy cán có tải va đập

Trong các ứng dụng này, khả năng bù sai lệch lắp đặt giúp giảm yêu cầu căn chỉnh quá khắt khe, đồng thời bảo vệ các chi tiết cơ khí quan trọng.

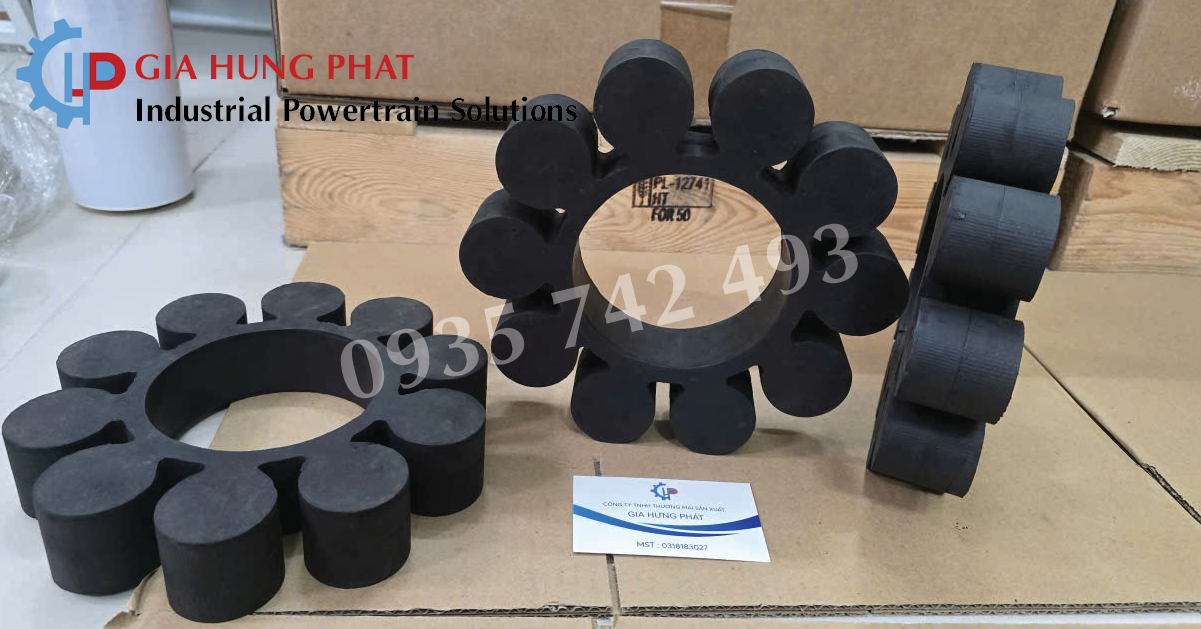

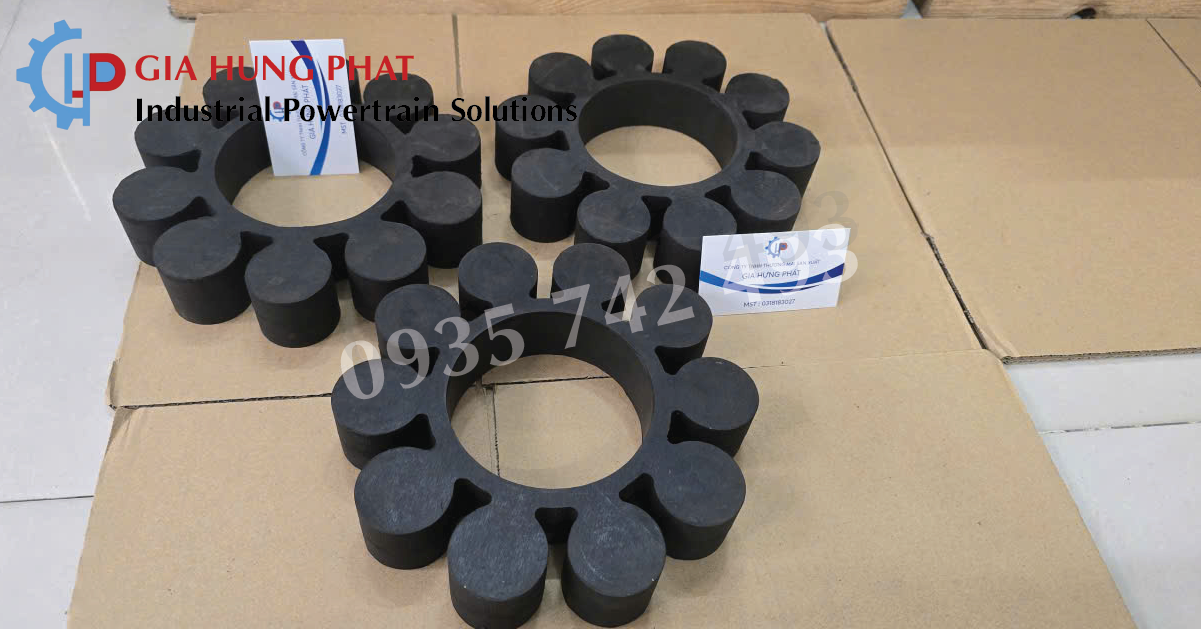

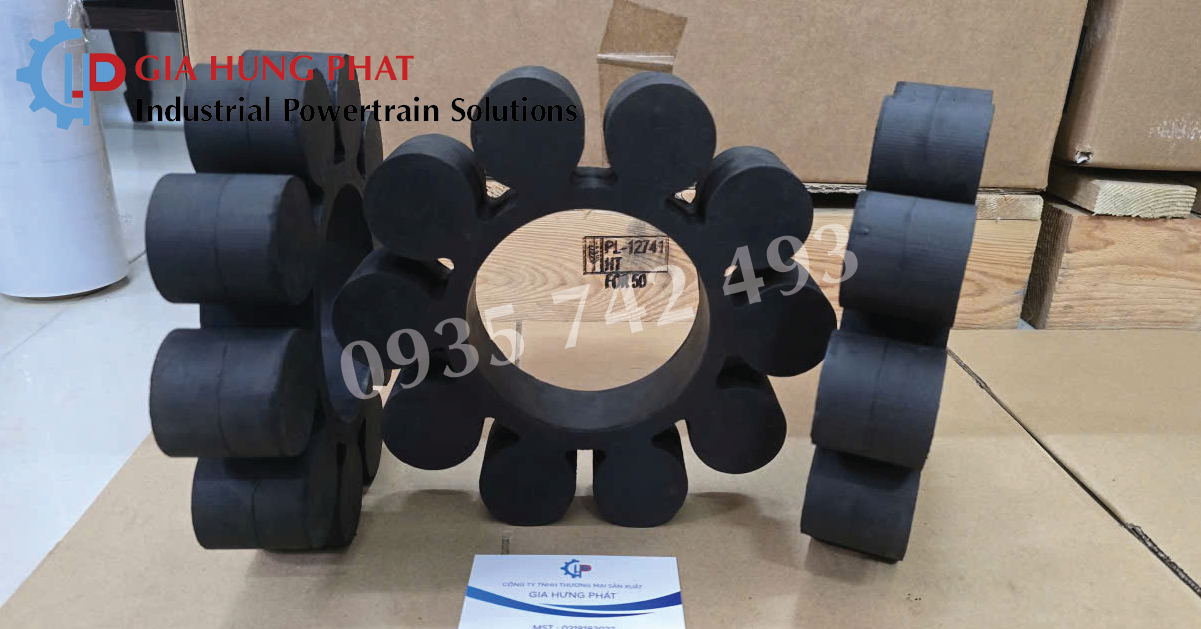

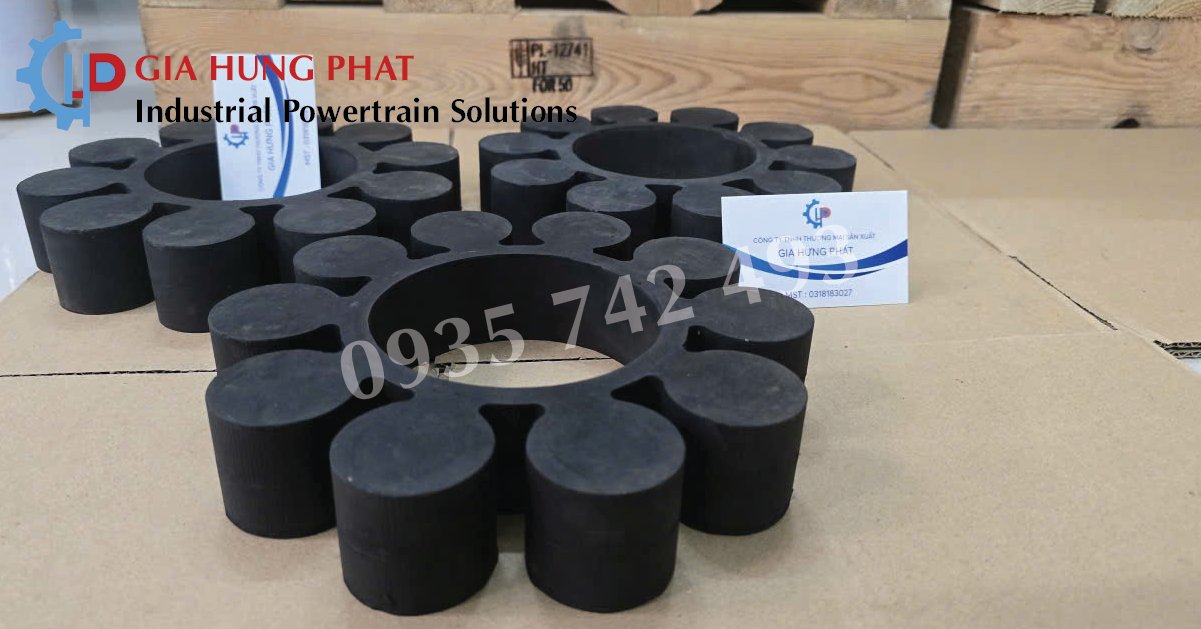

9. Vòng đệm cao su giảm chấn MT

Vòng đệm cao su giảm chấn MT là một phần trong giải pháp tổng thể cho hệ truyền động. Thiết kế được tối ưu đồng thời theo:

• Đặc tính tải

• Tốc độ quay

• Mức độ sai lệch cho phép

• Điều kiện môi trường làm việc

Cách tiếp cận này giúp khớp nối và vòng đệm hoạt động ổn định, giảm chi phí bảo trì và tăng hiệu quả khai thác thiết bị.

Tham khảo sản phẩm: Vòng đệm cao su giảm chấn MT

Sai lệch lắp đặt là hiện tượng không thể tránh khỏi trong các hệ truyền động trục công nghiệp. Việc sử dụng vòng đệm cao su giảm chấn trong khớp nối trục là giải pháp kỹ thuật hiệu quả nhằm bù sai lệch, giảm rung, giảm sốc và bảo vệ hệ thống truyền động. Thông qua cơ chế biến dạng đàn hồi đa hướng và khả năng tiêu tán năng lượng, vòng đệ cao su giúp duy trì sự ổn định vận hành và kéo dài tuổi thọ thiết bị.
