Khả năng giảm rung xoắn của khớp nối lưới trong hệ truyền động nặng

Dưới áp lực ngày càng lớn về công suất, mô men và độ ổn định vận hành, các hệ truyền động nặng trong ngành xi măng, thép, khai khoáng, hóa chất và năng lượng đang đối mặt với một thách thức kỹ thuật cốt lõi: rung xoắn. Rung xoắn không chỉ gây ồn, mỏi vật liệu mà còn làm giảm tuổi thọ của hộp giảm tốc, động cơ và toàn bộ chuỗi truyền động. Trong bối cảnh đó, khớp nối lưới nổi lên như một giải pháp cơ khí hiệu quả, cân bằng giữa khả năng truyền mô men lớn và năng lực hấp thụ – suy giảm rung xoắn, đặc biệt phù hợp cho các ứng dụng tải nặng liên tục. Bài viết này đi sâu phân tích cơ chế giảm rung xoắn của khớp nối lưới, các yếu tố thiết kế then chốt, phương pháp tính toán – lựa chọn, cũng như vai trò của dòng sản phẩm KCP trong các hệ truyền động công nghiệp hiện đại.

1. Rung xoắn trong hệ truyền động nặng – bản chất và hệ quả

1.1. Khái niệm rung xoắn

Rung xoắn (torsional vibration) là hiện tượng dao động góc xoay của trục quanh vị trí cân bằng do sự biến thiên mô men theo thời gian. Trong hệ truyền động nặng, rung xoắn thường phát sinh từ:

• Dao động mô men của động cơ (động cơ điện công suất lớn, động cơ đốt trong)

• Tải thay đổi đột ngột (máy nghiền, băng tải dài, máy đập)

• Độ cứng xoắn không đồng đều giữa các phần tử truyền động

1.2. Tác hại của rung xoắn

Nếu không được kiểm soát, rung xoắn có thể gây ra:

• Nứt gãy trục do mỏi xoắn

• Mòn răng bánh răng trong hộp giảm tốc

• Phá hủy ổ lăn, phớt

• Gia tăng tiếng ồn và nhiệt

• Giảm độ ổn định công nghệ của dây chuyền

Chính vì vậy, giải pháp giảm rung xoắn ngay tại vị trí khớp nối là một hướng tiếp cận hiệu quả và kinh tế.

2. Tổng quan về khớp nối lưới trong hệ truyền động nặng

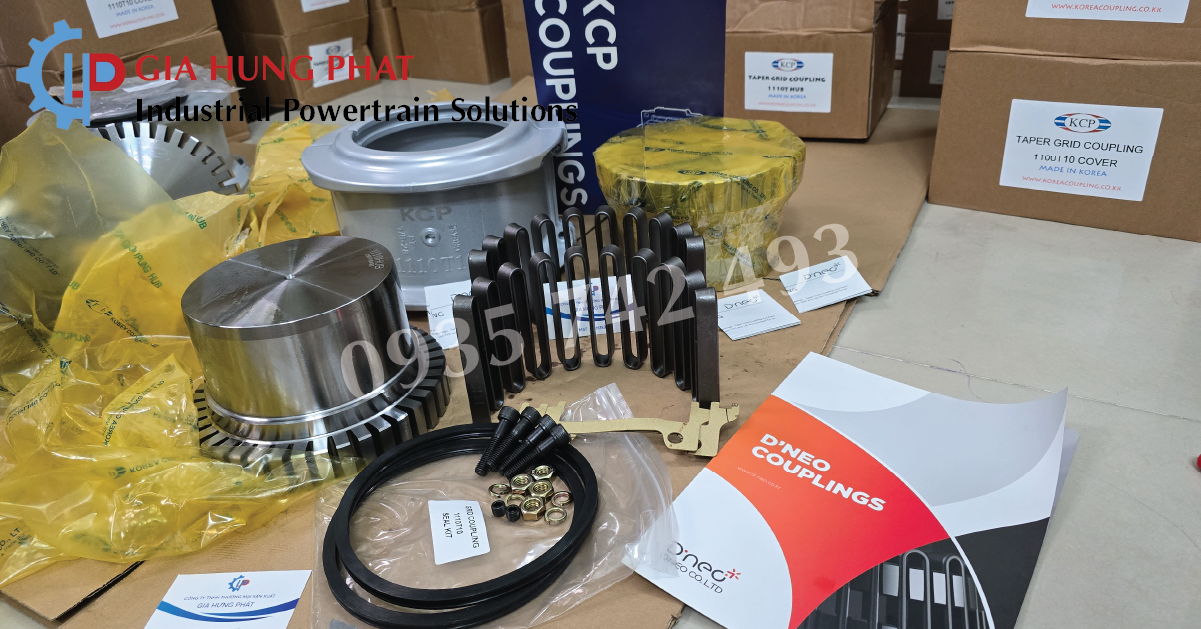

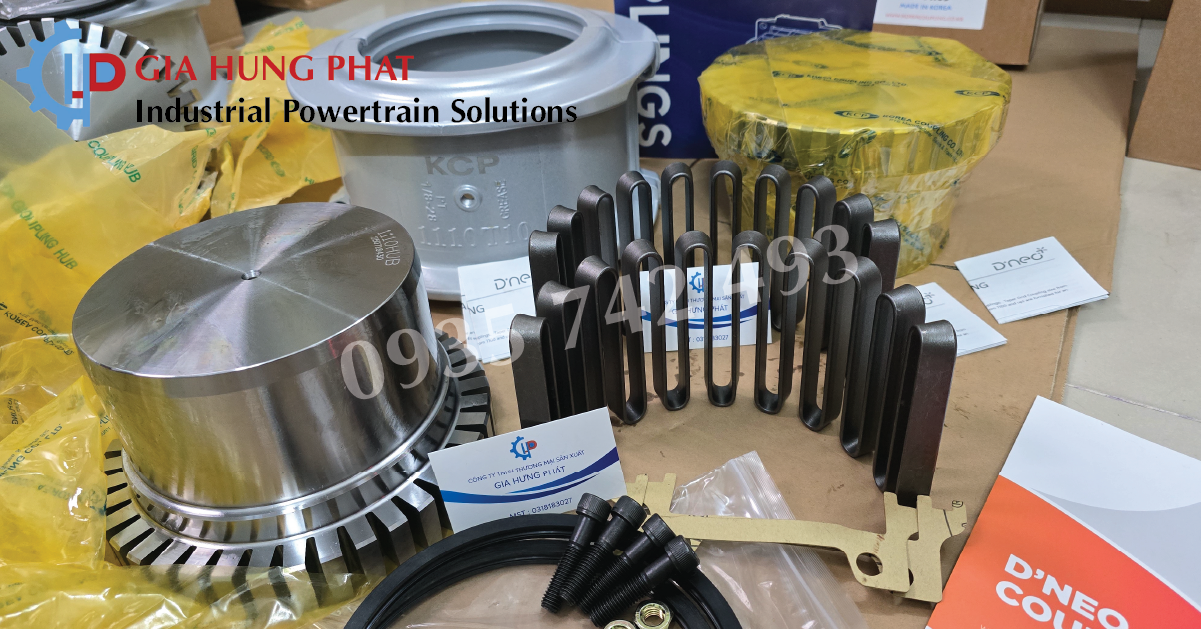

2.1. Cấu tạo cơ bản

Khớp nối lưới (Grid Coupling) gồm ba thành phần chính:

• Hai moay-ơ (hub) có rãnh răng dạng cong

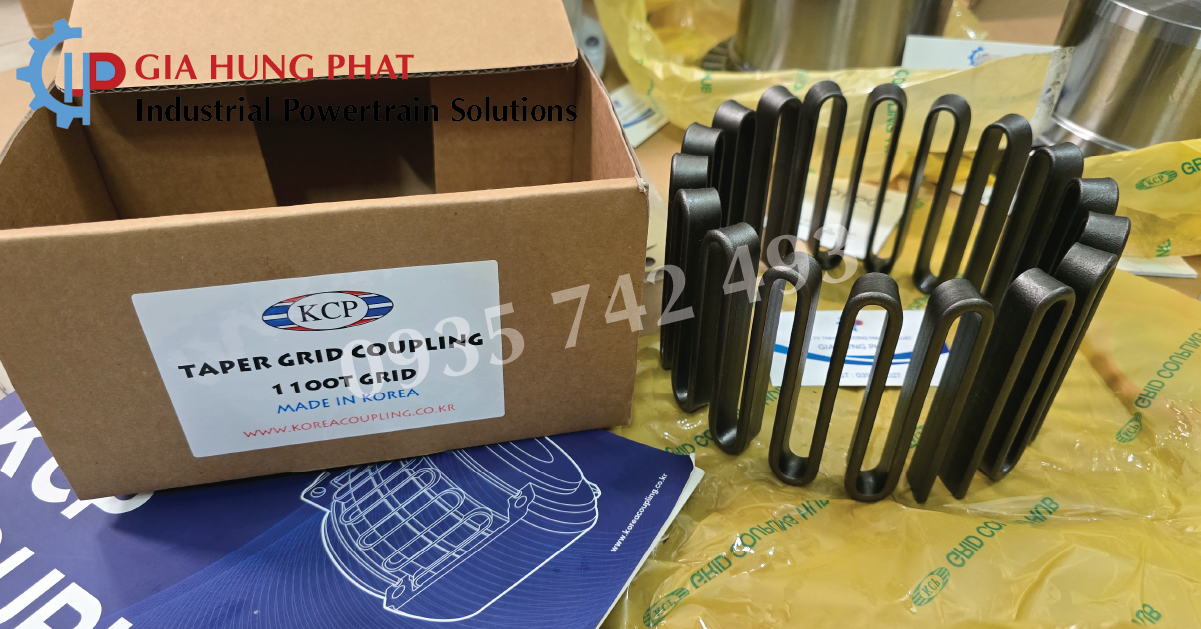

• Lưới thép đàn hồi (grid spring) đặt trong các rãnh

• Vỏ bọc (cover) chứa mỡ bôi trơn

Lưới thép thường được chế tạo từ thép hợp kim cường độ cao, tôi – ram đặc biệt để đạt được tính đàn hồi xoắn và khả năng chịu mỏi.

2.2. Đặc điểm sản phẩm

So với các loại khớp nối khác, khớp nối lưới có những ưu điểm nổi bật:

• Truyền mô men lớn trong kích thước nhỏ gọn

• Có độ đàn hồi xoắn nhất định

• Hấp thụ xung lực và giảm rung xoắn hiệu quả

• Cho phép sai lệch lắp đặt (lệch tâm, lệch góc, dịch dọc trục)

Những đặc tính này khiến khớp nối lưới đặc biệt phù hợp cho hệ truyền động nặng, tải va đập và tải chu kỳ.

3. Cơ chế giảm rung xoắn của khớp nối lưới

3.1. Độ đàn hồi xoắn của lưới thép

Trọng tâm của khả năng giảm rung xoắn nằm ở lưới thép đàn hồi. Khi mô men truyền qua lưới thép sẽ:

• Bị biến dạng đàn hồi theo phương xoắn

• Tích trữ năng lượng đàn hồi trong pha tăng mô men

• Giải phóng năng lượng dần trong pha giảm mô men

Cơ chế này làm giảm biên độ dao động mô men truyền sang trục bị động.

3.2. Hiệu ứng suy giảm rung (damping effect)

Ngoài đàn hồi, khớp nối lưới còn tạo ra suy giảm rung nhờ:

• Ma sát vi mô giữa lưới thép và rãnh răng

• Lớp mỡ bôi trơn đặc chủng

Sự kết hợp giữa đàn hồi và suy giảm ma sát giúp rung xoắn được “làm mượt” thay vì truyền trực tiếp sang các bộ phận nhạy cảm như hộp giảm tốc.

3.3. Tránh cộng hưởng xoắn

Trong phân tích động lực học xoắn, tần số riêng của hệ là yếu tố nguy hiểm nhất. Khớp nối lưới với độ cứng xoắn trung gian giúp:

• Dịch chuyển tần số riêng của hệ

• Tránh trùng với tần số kích thích của động cơ hoặc tải

Điều này đặc biệt quan trọng trong các hệ công suất lớn vận hành liên tục.

4. Phân tích kỹ thuật độ cứng xoắn và khả năng giảm rung

4.1. Độ cứng xoắn của khớp nối lưới

Độ cứng xoắn k_t của có thể biểu diễn gần đúng:

k_t = T / θ

Trong đó:

• T: mô men truyền (Nm)

• θ: góc xoắn (rad)

So với khớp nối cứng, khớp nối lưới có k_t thấp hơn, giúp giảm biên độ rung xoắn.

4.2. Ảnh hưởng đến mô hình dao động xoắn

Khi đưa khớp nối lưới vào hệ, mô hình hai khối lượng (động cơ – tải) trở thành mô hình có phần tử đàn hồi – suy giảm, giúp:

• Giảm biên độ dao động

• Giảm ứng suất xoắn cực đại trên trục

Đây là lợi thế quan trọng so với khớp nối răng hoặc khớp nối cứng trong hệ truyền động nặng.

5. So sánh khả năng giảm rung xoắn với các loại khớp nối khác

5.1. So với khớp nối cứng

• Khớp nối cứng: truyền 100% rung xoắn

• Khớp nối lưới: hấp thụ và suy giảm rung xoắn rõ rệt

5.2. So với khớp nối răng

• Khớp nối răng: chịu mô men rất lớn nhưng gần như không có đàn hồi

• Khớp nối lưới: mô men lớn + đàn hồi xoắn vừa phải

5.3. So với khớp nối cao su

• Khớp nối cao su: giảm rung tốt nhưng hạn chế về nhiệt và mô men

• Khớp nối lưới: phù hợp tải nặng, môi trường khắc nghiệt

6. Ứng dụng điển hình của khớp nối lưới trong hệ truyền động nặng

Ứng dụng rộng rãi trong:

• Máy nghiền bi, nghiền đứng (xi măng)

• Băng tải dài công suất lớn

• Quạt công nghiệp và máy nén

• Máy cán thép, máy ép

• Hệ truyền động trong nhà máy nhiệt điện

Trong các ứng dụng này, khả năng giảm rung xoắn giúp bảo vệ hộp giảm tốc và tăng độ tin cậy vận hành.

7. Vai trò của khớp nối lưới KCP trong hệ truyền động công nghiệp

7.1. Triết lý thiết kế của KCP

Là hãng có nhiều kinh nghiệm trong lĩnh vực truyền động nặng, KCP tập trung vào:

• Tối ưu hình dạng rãnh lưới để phân bố ứng suất đều

• Sử dụng thép hợp kim chất lượng cao cho lưới

• Kiểm soát chặt chẽ nhiệt luyện để đạt độ bền mỏi cao

7.2. Ưu điểm kỹ thuật của khớp nối lưới KCP

KCP nổi bật với:

• Khả năng chịu mô men lớn, phù hợp dây chuyền xi măng và thép

• Độ ổn định đàn hồi xoắn lâu dài

• Giảm rung xoắn hiệu quả ngay cả khi tải thay đổi đột ngột

• Dễ bảo trì, thay lưới nhanh chóng

Nhờ đó, khớp nối lưới KCP được nhiều nhà máy lựa chọn cho các hệ truyền động quan trọng.

8. Lựa chọn khớp nối lưới cho bài toán giảm rung xoắn

Khi lựa chọn khớp nối lưới, cần xem xét:

• Mô men danh định và mô men cực đại

• Đặc tính tải (liên tục, va đập, chu kỳ)

• Tốc độ quay

• Mức độ rung xoắn cho phép

• Điều kiện môi trường (nhiệt, bụi, độ ẩm)

Việc lựa chọn đúng khớp nối lưới không chỉ đảm bảo truyền động an toàn mà còn tối ưu tuổi thọ toàn bộ hệ thống.

9. Bảo trì và duy trì khả năng giảm rung xoắn

Để khớp nối lưới duy trì hiệu quả giảm rung xoắn, cần:

• Kiểm tra định kỳ tình trạng lưới thép

• Sử dụng đúng loại mỡ bôi trơn khuyến nghị

• Đảm bảo lắp đặt đúng sai lệch cho phép

Đối với KCP, quy trình bảo trì rõ ràng giúp nhà máy giảm thời gian dừng máy và chi phí vận hành.

Gia Hưng Phát – Nhận tư vấn và báo giá khớp nối lưới

ZALO: 0969 248 677 – 0935 742 493

Trong bối cảnh các hệ truyền động nặng ngày càng đòi hỏi cao về độ ổn định và độ tin cậy, khớp nối lưới đóng vai trò như một “bộ giảm chấn xoắn” cơ khí hiệu quả. Nhờ cấu trúc lưới thép đàn hồi, sản phẩm không chỉ truyền mô men lớn mà còn giảm rung xoắn, bảo vệ trục, hộp giảm tốc và toàn bộ dây chuyền. Với thiết kế tối ưu và kinh nghiệm thực tiễn trong ngành xi măng và công nghiệp nặng, KCP là lựa chọn đáng tin cậy cho các hệ truyền động yêu cầu cao, nơi rung xoắn không chỉ là vấn đề kỹ thuật mà còn là bài toán về tuổi thọ và hiệu quả đầu tư dài hạn.
