Trong các hệ truyền động công nghiệp nặng, nơi mô-men xoắn lớn, tải va đập cao và yêu cầu độ tin cậy dài hạn, khớp nối đóng vai trò là mắt xích then chốt giữa động cơ, hộp giảm tốc và thiết bị công tác. Trong số các loại khớp nối cơ khí, Khớp nối răng được xem là giải pháp truyền mô-men hiệu quả hàng đầu cho các ứng dụng công suất lớn. Tuy nhiên, để khai thác tối đa tuổi thọ và độ ổn định của hệ thống, việc hiểu rõ cơ chế truyền mô-men và đặc biệt là cách phân bố tải trên răng là yếu tố mang tính quyết định. Bài viết này tập trung phân tích chuyên sâu về nguyên lý truyền lực, cơ học tiếp xúc răng, các yếu tố ảnh hưởng đến phân bố tải và vai trò của thiết kế kỹ thuật trong các dòng KCP cho hệ truyền động công nghiệp nặng.
1. Tổng quan về khớp nối răng trong hệ truyền động công nghiệp
1.1. Khái niệm khớp nối răng
Gear Coupling là loại khớp nối cơ khí sử dụng sự ăn khớp giữa các răng để truyền mô-men xoắn từ trục chủ động sang trục bị động. Khác với khớp nối đàn hồi, Khớp nối răng có đặc trưng nổi bật là khả năng truyền mô-men rất lớn trong kích thước tương đối nhỏ.
1.2. Cấu tạo cơ bản

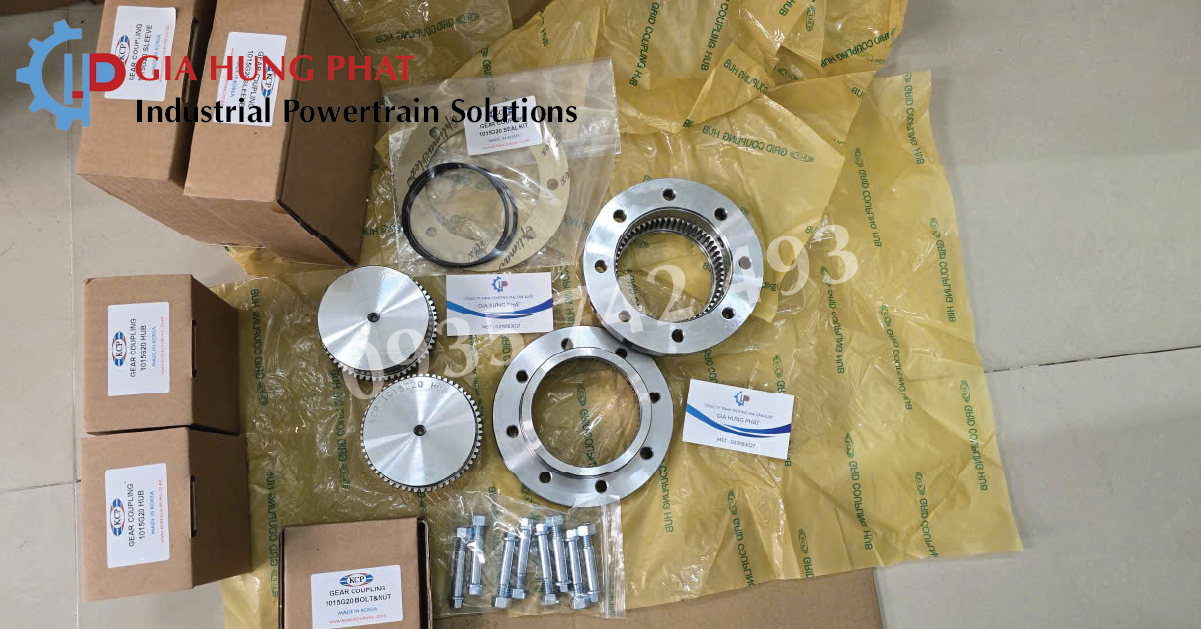

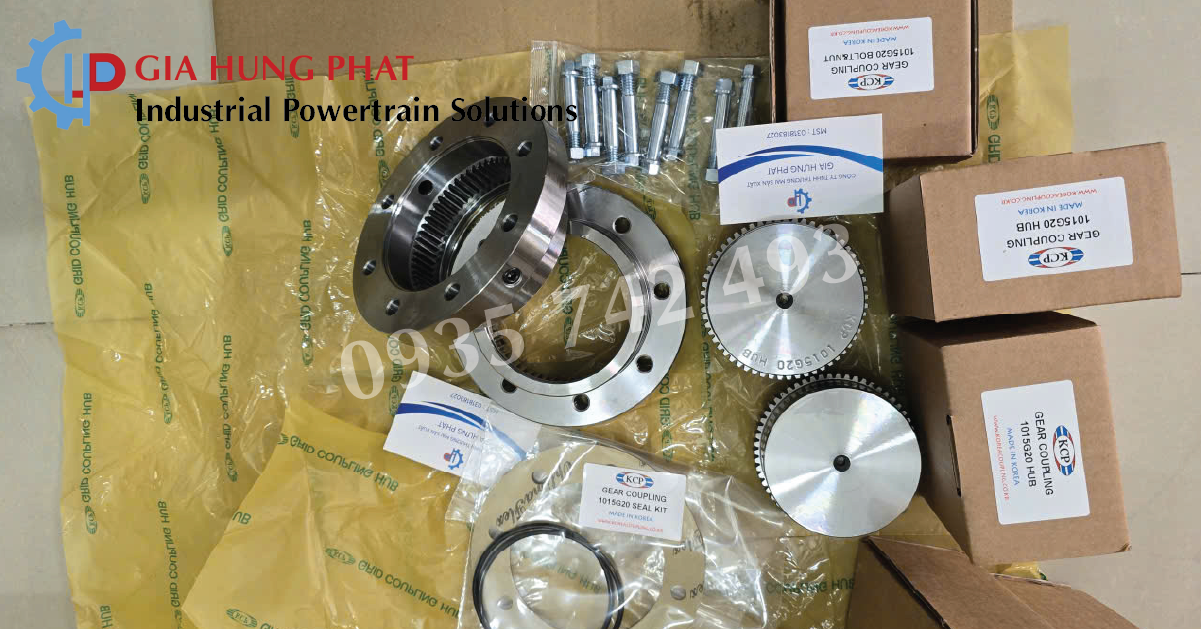

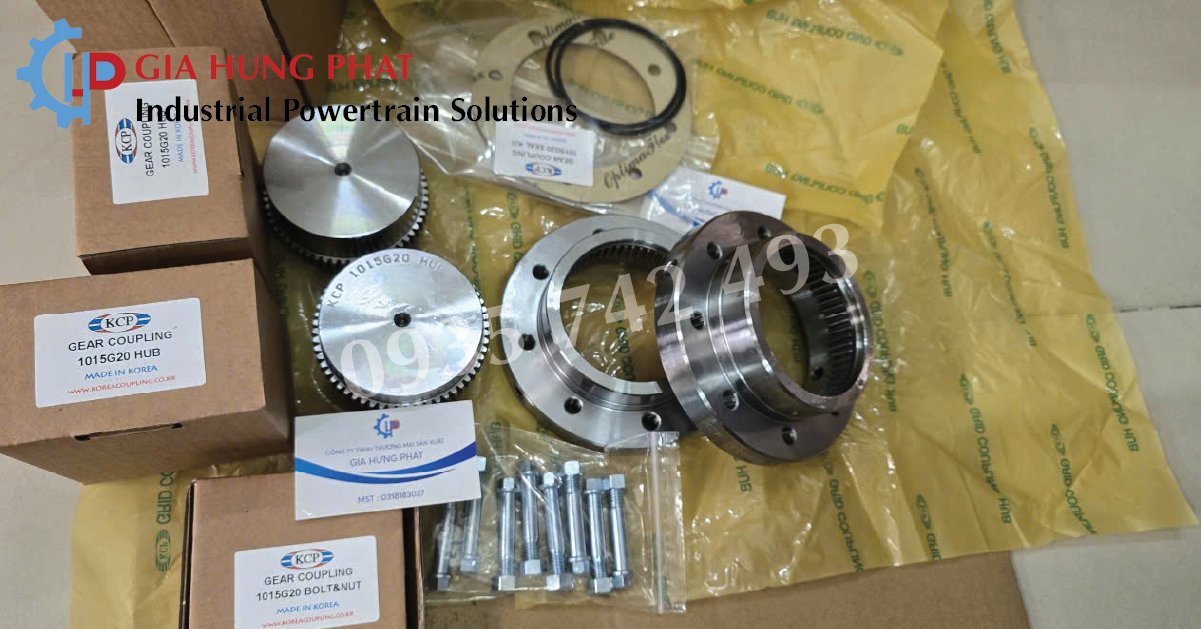

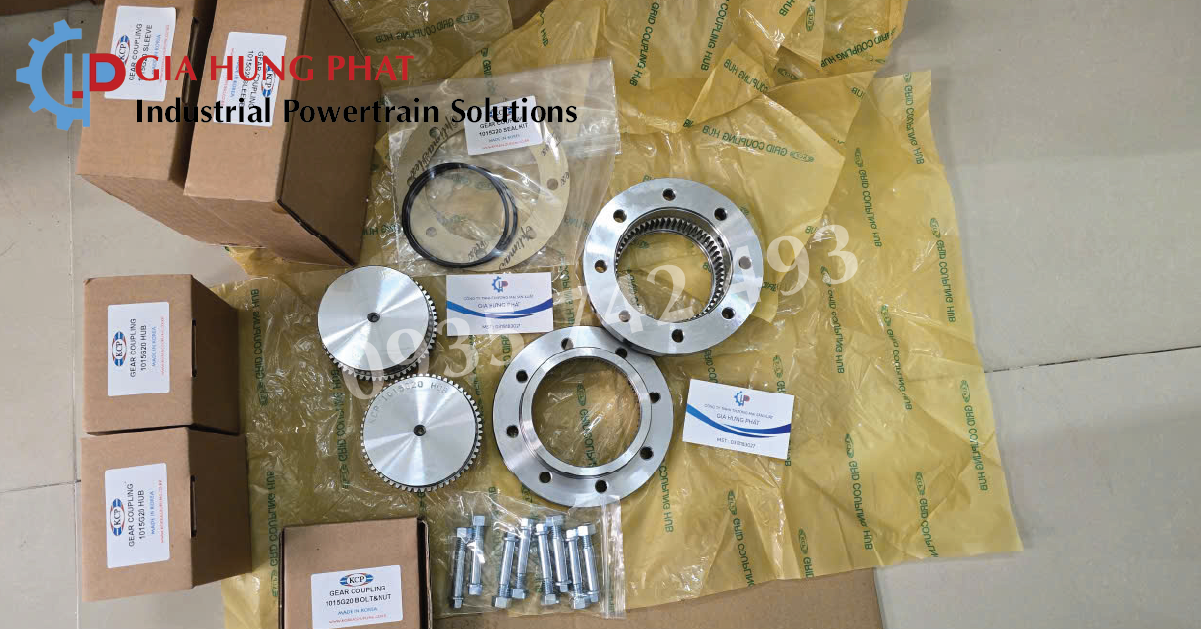

Một bộ Khớp nối răng tiêu chuẩn gồm:
-
Hai moay-ơ (hub) có răng ngoài
-
Một hoặc hai ống bao (sleeve) có răng trong
-
Hệ thống làm kín và mỡ bôi trơn
Răng của Khớp nối răng thường có biên dạng involute hoặc crowning (bo cong), nhằm cho phép sai lệch lắp đặt và cải thiện phân bố tải.
2. Cơ chế truyền mô-men
2.1. Nguyên lý truyền lực cơ bản
Mô-men xoắn trong Khớp nối răng được truyền thông qua:
-
Lực tiếp tuyến tại bề mặt tiếp xúc giữa răng ngoài và răng trong
-
Chuỗi tiếp xúc đồng thời của nhiều cặp răng
Mô-men truyền T có thể biểu diễn theo quan hệ:
T=Ft⋅r
Trong đó:
-
Ft: lực tiếp tuyến trên răng
-
r: bán kính vòng chia
Nhờ có nhiều răng cùng tham gia truyền lực, Khớp nối răng có khả năng chịu tải rất cao.
2.2. Truyền mô-men trong điều kiện lý tưởng
Trong điều kiện lý tưởng:
-
Trục đồng tâm tuyệt đối
-
Không có sai lệch góc
-
Răng được gia công chính xác
Lúc này, tải được phân bố tương đối đều trên nhiều răng của Khớp nối răng, ứng suất tiếp xúc thấp và tuổi thọ cao.
3. Phân bố tải trên răng – vấn đề cốt lõi của khớp nối răng
3.1. Phân bố tải không đều – thực tế vận hành
Trong thực tế, Khớp nối răng hiếm khi làm việc trong điều kiện lý tưởng. Các yếu tố như:
-
Lệch tâm trục
-
Lệch góc
-
Biến dạng trục dưới tải
-
Dung sai gia công
sẽ làm cho tải không phân bố đều trên toàn bộ chiều dài và số lượng răng.
3.2. Hậu quả của phân bố tải không đều
Phân bố tải kém có thể dẫn đến:
-
Tập trung ứng suất tại mép răng
-
Mòn cục bộ
-
Rỗ bề mặt (pitting)
-
Gãy răng sớm
Do đó, kiểm soát phân bố tải trên răng là thách thức kỹ thuật lớn nhất khi thiết kế.
4. Cơ học tiếp xúc răng
4.1. Ứng suất tiếp xúc Hertz
Tại vùng tiếp xúc giữa các răng của Khớp nối răng, ứng suất tiếp xúc có thể được ước tính theo lý thuyết Hertz. Ứng suất này phụ thuộc vào:
-
Lực truyền
-
Bán kính cong bề mặt răng
-
Mô-đun đàn hồi vật liệu
Ứng suất tiếp xúc cao là nguyên nhân chính gây pitting và mỏi bề mặt.
4.2. Ứng suất uốn tại chân răng
Ngoài tiếp xúc, răng của Khớp nối răng còn chịu:
-
Ứng suất uốn tại chân răng
-
Ứng suất mỏi do tải chu kỳ
Thiết kế biên dạng răng hợp lý giúp giảm đáng kể nguy cơ nứt gãy.
5. Vai trò của răng bo cong (crowning) trong phân bố tải
5.1. Tại sao cần crowning?
Răng thẳng hoàn toàn sẽ:
-
Chỉ tiếp xúc tại mép khi có lệch góc
-
Tạo ứng suất tập trung rất cao
Do đó, hầu hết Khớp nối răng hiện đại đều sử dụng răng bo cong theo chiều trục.
5.2. Hiệu quả của crowning
Crowning giúp:
-
Duy trì tiếp xúc răng ngay cả khi lệch góc
-
Phân bố tải đều hơn theo chiều dài răng
-
Giảm mài mòn và tăng tuổi thọ
Đây là yếu tố thiết kế then chốt trong các dòng Khớp nối răng KCP.
6. Ảnh hưởng của sai lệch lắp đặt đến phân bố tải
6.1. Lệch tâm
Lệch tâm làm cho:
-
Một số răng chịu tải lớn hơn
-
Phân bố tải theo chu vi không đồng đều
6.2. Lệch góc
Lệch góc là nguyên nhân chính gây:
-
Tiếp xúc mép răng
-
Mòn nhanh tại một đầu răng
Khớp nối răng với crowning phù hợp có thể bù được một mức lệch góc nhất định.
7. Bôi trơn và ảnh hưởng đến truyền mô-men
7.1. Vai trò của mỡ bôi trơn
Trong Khớp nối răng, mỡ bôi trơn có nhiệm vụ:
-
Giảm ma sát trượt
-
Giảm mài mòn
-
Phân tán nhiệt
7.2. Ảnh hưởng đến phân bố tải
Bôi trơn không đúng cách có thể làm:
-
Gia tăng ma sát cục bộ
-
Thay đổi phân bố lực tiếp xúc
-
Giảm tuổi thọ khớp nối
Các nhà sản xuất như KCP luôn khuyến nghị loại mỡ chuyên dụng cho Khớp nối răng.
8. Phân tích truyền mô-men trong điều kiện tải nặng và va đập
Trong các ứng dụng như:
-
Máy nghiền xi măng
-
Máy cán thép
-
Băng tải công suất lớn
Khớp nối răng phải chịu:
-
Mô-men đỉnh cao
-
Xung lực ngắn hạn
-
Tải chu kỳ liên tục
Khả năng phân bố tải hợp lý giúp duy trì ổn định mà không gây hư hỏng sớm.
9. Đặc điểm kỹ thuật
9.1. Triết lý thiết kế
KCP tập trung vào:
-
Tối ưu biên dạng răng
-
Kiểm soát chính xác crowning
-
Vật liệu thép hợp kim chất lượng cao
-
Quy trình nhiệt luyện nghiêm ngặt
9.2. Ưu điểm sản phẩm
Khớp nối răng KCP có:
-
Khả năng truyền mô-men lớn
-
Phân bố tải răng tối ưu
-
Độ bền mỏi cao
-
Phù hợp hệ truyền động nặng và liên tục
Nhờ đó, KCP được ứng dụng rộng rãi trong ngành xi măng, thép và năng lượng.
10. Lựa chọn dựa trên phân bố tải
Khi lựa chọn Khớp nối răng, cần xem xét:
-
Mô-men danh định và cực đại
-
Mức sai lệch cho phép
-
Điều kiện tải (ổn định hay va đập)
-
Chu kỳ bảo trì
Lựa chọn đúng giúp đảm bảo phân bố tải hợp lý và tuổi thọ dài hạn.
11. Bảo trì và kiểm soát phân bố tải trong vận hành
Để thiết bị làm việc ổn định:
-
Kiểm tra định kỳ độ mòn răng
-
Đảm bảo bôi trơn đúng loại và đủ lượng
-
Kiểm tra sai lệch trục
Bảo trì tốt giúp duy trì phân bố tải thiết kế ban đầu.
Liên hệ tư vấn kỹ thuật khớp nối răng:
ZALO: 0969 248 677 – 0935 742 493
Khớp nối răng là giải pháp truyền mô-men hiệu quả cho các hệ truyền động công nghiệp nặng. Tuy nhiên, giá trị thực sự không chỉ nằm ở khả năng chịu tải, mà còn ở cơ chế phân bố tải trên răng. Một thiết kế răng tối ưu, đặc biệt là crowning hợp lý, sẽ giúp giảm ứng suất, tăng tuổi thọ và nâng cao độ tin cậy của toàn bộ hệ thống. Với kinh nghiệm lâu năm và năng lực thiết kế chuyên sâu, KCP đáp ứng tốt các yêu cầu khắt khe của hệ truyền động nặng, nơi mà từng chi tiết răng đều ảnh hưởng trực tiếp đến hiệu quả và tuổi thọ dây chuyền.
