Vòng đệm cao su giảm chấn là một trong những chi tiết quan trọng trong các loại khớp nối đàn hồi, có nhiệm vụ truyền mô-men xoắn giữa hai trục đồng thời hấp thụ rung động, giảm va đập và hạn chế tải động truyền sang motor, hộp giảm tốc hoặc thiết bị dẫn động. Trong thực tế, vòng đệm giảm chấn có nhiều dạng như Coupling Spider, HRC Element, MT Element, N-EUPEX Element, TNB Elastomer Ring, ROTEX Spider… Mỗi loại có cấu tạo, vật liệu, độ cứng và đặc tính làm việc khác nhau. Vì vậy, lựa chọn đúng loại vòng đệm có ý nghĩa lớn đối với tuổi thọ của toàn bộ hệ truyền động.
Vòng đệm cao su giảm chấn là gì?
Vòng đệm cao su giảm chấn là phần tử đàn hồi được lắp giữa hai nửa khớp nối hoặc giữa các chi tiết truyền động. Khi motor truyền mô-men sang máy công tác, phần tử đàn hồi sẽ biến dạng có kiểm soát để truyền lực đồng thời hấp thụ một phần dao động và xung lực.
Ở các loại khớp nối elastomer, phần tử đàn hồi thường được chế tạo từ cao su tổng hợp, polyurethane (PU), polyurethane nhiệt cao hoặc các vật liệu đàn hồi chuyên dụng. Ví dụ, ROTEX của KTR sử dụng spider bằng T-PUR với nhiều cấp độ cứng khác nhau để điều chỉnh độ giảm chấn và độ cứng xoắn của khớp nối.

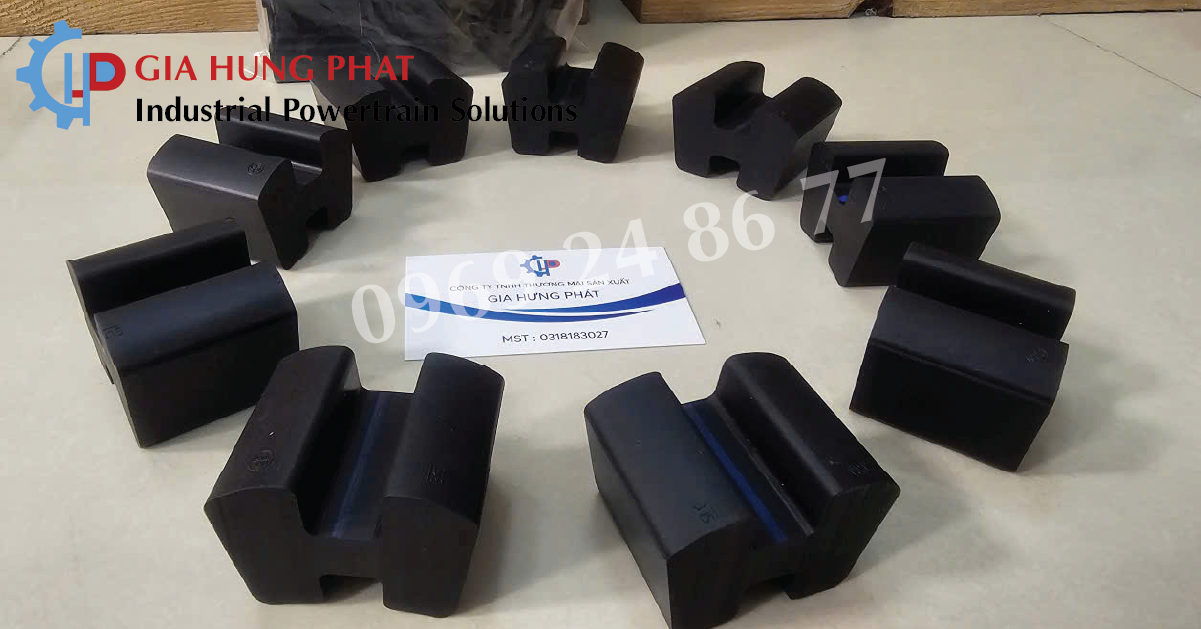

Cấu tạo của vòng đệm giảm chấn

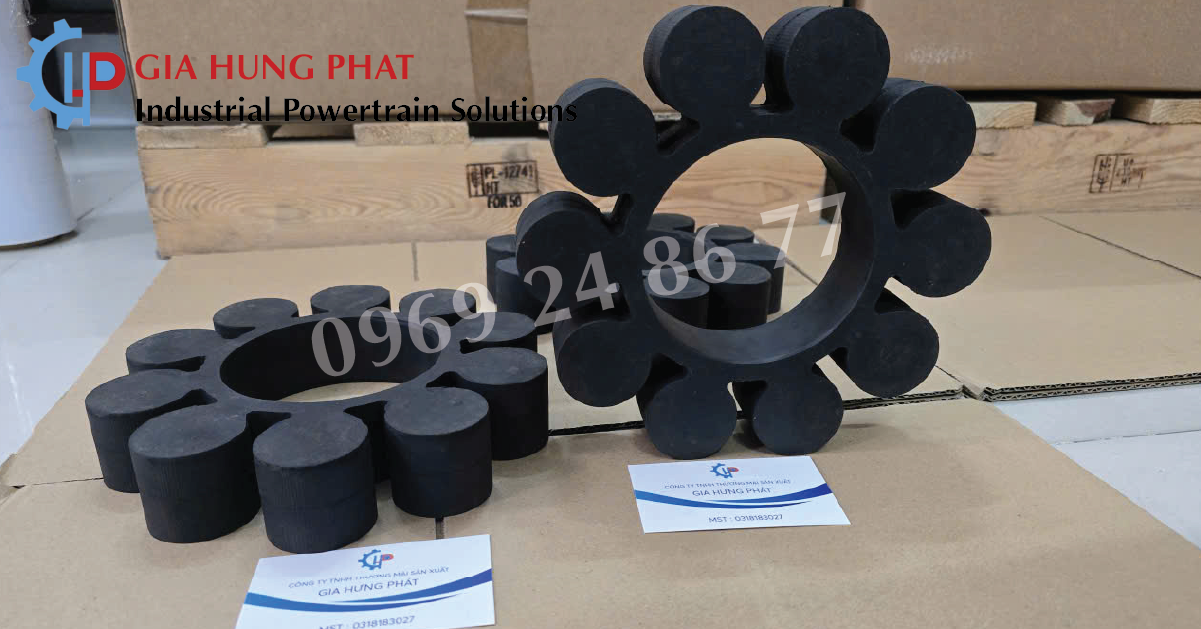

Tùy từng loại khớp nối, vòng đệm có thể có hình dạng hoàn toàn khác nhau. Một số loại có dạng vòng liên tục, trong khi coupling spider có dạng nhiều cánh hoa hoặc các phần tử đàn hồi được bố trí quanh chu vi.
Về nguyên lý, phần tử giảm chấn nằm giữa hai bộ phận kim loại của khớp nối. Khi một bên quay, lực được truyền qua vật liệu đàn hồi sang phía còn lại.
Cách bố trí này tạo ra một lớp đàn hồi giữa motor và máy công tác, giúp hạn chế việc truyền trực tiếp các dao động cơ học. Đây cũng là nguyên lý của các loại khớp nối đàn hồi dùng cho motor, bơm, quạt, máy nén và hộp số.
Công dụng của vòng đệm cao su giảm chấn
1. Giảm rung động xoắn
Trong hệ truyền động, mô-men không phải lúc nào cũng hoàn toàn ổn định. Motor, hộp giảm tốc hoặc máy công tác có thể tạo ra dao động xoắn trong quá trình khởi động và vận hành.
Vòng đệm đàn hồi hấp thụ một phần năng lượng dao động, từ đó giúp hệ thống hoạt động êm hơn. Đây là chức năng quan trọng của các loại khớp nối đàn hồi như ROTEX. KTR mô tả ROTEX là khớp nối có khả năng truyền công suất đồng thời giảm dao động xoắn.
2. Giảm sốc tải
Khi máy khởi động, dừng hoặc tải thay đổi đột ngột, mô-men có thể tăng nhanh trong thời gian ngắn.
Nếu hai trục được nối cứng hoàn toàn, xung lực có thể truyền trực tiếp sang trục, then, bạc đạn và hộp giảm tốc. Phần tử đàn hồi giúp hấp thụ một phần xung lực này, từ đó giảm tải động lên các chi tiết cơ khí.
3. Bù sai lệch giữa hai trục
Một số loại khớp nối sử dụng vòng đệm đàn hồi có khả năng bù sai lệch hướng kính, sai lệch góc và sai lệch dọc trục trong giới hạn thiết kế.
Tuy nhiên, vòng đệm không phải giải pháp để xử lý tình trạng lệch tâm quá lớn. Nếu hai trục được căn chỉnh sai, phần tử đàn hồi sẽ liên tục bị biến dạng và có thể nhanh chóng bị mòn hoặc phá hỏng.
4. Giảm tiếng ồn
Vật liệu đàn hồi có khả năng hấp thụ một phần dao động cơ học, nhờ đó hạn chế việc truyền rung và tiếng ồn từ một thiết bị sang thiết bị còn lại. Đặc tính này đặc biệt hữu ích trong các hệ thống sử dụng motor – bơm, motor – quạt hoặc motor – hộp giảm tốc.
Vòng đệm giảm chấn làm bằng vật liệu gì?
Không phải tất cả vòng đệm giảm chấn đều được làm từ cao su tự nhiên. Trên thị trường hiện nay có nhiều loại vật liệu khác nhau.
Cao su tổng hợp
Cao su tổng hợp có độ đàn hồi tốt và khả năng giảm chấn phù hợp với nhiều ứng dụng công nghiệp. Tuy nhiên, khả năng chịu nhiệt, dầu và hóa chất phụ thuộc vào từng loại hợp chất cao su.
Polyurethane – PU
Polyurethane được sử dụng rất phổ biến trong các loại coupling element và spider. Vật liệu này có ưu điểm về khả năng chịu mài mòn và độ bền cơ học. Ví dụ, KTR sử dụng polyurethane/T-PUR cho nhiều dòng spider ROTEX và cung cấp nhiều cấp độ cứng để điều chỉnh đặc tính của khớp nối.
Vật liệu elastomer chuyên dụng
Đối với các ứng dụng có nhiệt độ cao, tốc độ lớn hoặc yêu cầu đặc biệt về độ cứng xoắn, nhà sản xuất có thể sử dụng những vật liệu elastomer chuyên dụng. Vì vậy, khi thay vòng đệm, không nên chỉ quan tâm đến kích thước mà cần kiểm tra cả vật liệu và độ cứng.
Độ cứng Shore ảnh hưởng như thế nào?
Đây là yếu tố rất quan trọng khi lựa chọn vòng đệm giảm chấn.
Thông thường, elastomer mềm hơn sẽ ưu tiên khả năng giảm chấn và bù sai lệch, trong khi elastomer cứng hơn có độ cứng xoắn và khả năng truyền mô-men cao hơn.
KTR cũng xác nhận nguyên lý này đối với spider ROTEX: khi độ cứng tăng, mô-men truyền và độ cứng của spider tăng; khi độ cứng giảm, khả năng bù sai lệch và giảm chấn tăng. Do đó, không nên suy nghĩ đơn giản rằng “vòng đệm càng cứng thì càng tốt”.
Nếu chọn quá mềm, khớp nối có thể không đáp ứng được yêu cầu mô-men và độ cứng xoắn. Ngược lại, nếu chọn quá cứng, khả năng hấp thụ rung động có thể giảm và tải động truyền sang hệ thống nhiều hơn.
Vì sao vòng đệm giảm chấn nhanh hỏng?
Một vòng đệm mới nhưng nhanh chóng bị nứt, mòn hoặc biến dạng thường không chỉ do chất lượng vật liệu. Có nhiều nguyên nhân liên quan đến thiết kế và vận hành.
1. Chọn sai độ cứng
Độ cứng không phù hợp với tải và đặc tính của máy có thể khiến elastomer phải chịu biến dạng quá lớn hoặc không hấp thụ được dao động như yêu cầu.
2. Motor và máy công tác bị lệch trục
Sai lệch quá mức làm vòng đệm phải liên tục biến dạng trong quá trình quay. Đây là một trong những nguyên nhân thường gặp khiến coupling element bị mòn không đều.
3. Nhiệt độ quá cao
Nhiệt độ ảnh hưởng trực tiếp đến đặc tính của elastomer. Nếu làm việc vượt quá giới hạn vật liệu, vòng đệm có thể bị chai, mềm, nứt hoặc mất tính đàn hồi.
4. Tải va đập lớn
Máy có tải thay đổi liên tục hoặc khởi động với mô-men lớn sẽ tạo ra nhiều xung lực. Nếu vòng đệm không được lựa chọn theo tải động thực tế, tuổi thọ có thể giảm đáng kể.
5. Lắp đặt không đúng
Khoảng cách giữa hai hub, độ đồng tâm, vị trí lắp và các thông số lắp đặt đều cần được kiểm tra theo catalogue của nhà sản xuất.
 |
 |
 |
Dấu hiệu vòng đệm cao su giảm chấn cần thay
Trong quá trình bảo trì, có thể kiểm tra một số dấu hiệu sau:
- Vòng đệm xuất hiện vết nứt.
- Elastomer bị chai hoặc cứng bất thường.
- Các cánh spider bị mòn.
- Vòng đệm bị biến dạng.
- Vết mòn xuất hiện không đều.
- Khớp nối phát ra tiếng kêu khi vận hành.
- Rung động tăng lên.
- Nhiệt độ tại vị trí khớp nối cao bất thường.
- Khớp nối xuất hiện độ rơ lớn.
- Sau khi thay vòng đệm, hệ thống vẫn rung mạnh.
Nếu xuất hiện nhiều dấu hiệu cùng lúc, nên kiểm tra toàn bộ hệ thống thay vì chỉ thay một vòng đệm mới.
Có phải vòng đệm cao su nào cũng thay thế cho nhau?
Đây là lỗi khá phổ biến trong quá trình bảo trì. Hai vòng đệm có thể có hình dạng gần giống nhau nhưng khác nhau về đường kính, số cánh, kích thước lỗ, độ cứng, vật liệu và mô-men truyền.
Ví dụ, spider ROTEX có nhiều cấp độ cứng khác nhau. KTR hiện cung cấp các lựa chọn như 92 Shore A, 98 Shore A và 64 Shore D cho dòng ROTEX tiêu chuẩn, tùy kích thước.
Tương tự, các loại HRC, MT, N-EUPEX, TNB hoặc các coupling element khác có thiết kế riêng và không nên thay thế chéo chỉ vì kích thước bên ngoài tương tự nhau.
Đọc thêm: Vì sao vòng đệm giảm chấn mới thay nhưng khớp nối vẫn rung?
Cách lựa chọn vòng đệm cao su giảm chấn đúng
Trước khi đặt mua, nên xác định ít nhất các thông tin:
1. Model khớp nối: HRC, ROTEX, MT, N-EUPEX, TNB, KW Flex…
2. Size khớp nối: Đây là thông tin quan trọng để xác định kích thước phần tử đàn hồi.
3. Mô-men làm việc: Cần biết mô-men thực tế của motor và tải.
4. Tốc độ quay: RPM ảnh hưởng đến tải động và nhiệt độ của elastomer.
5. Độ cứng: Xác định Shore hardness phù hợp với yêu cầu giảm chấn và truyền mô-men.
6. Nhiệt độ: Kiểm tra nhiệt độ môi trường và nhiệt độ thực tế tại vị trí khớp nối.
7. Môi trường: Dầu, hóa chất, bụi, nước hoặc các yếu tố khác có thể ảnh hưởng đến vật liệu elastomer.
8. Điều kiện tải: Cần đặc biệt chú ý nếu máy có tải va đập, đảo chiều hoặc khởi động thường xuyên.
Đọc thêm: Vòng đệm khớp nối ROTEX KTR: Cấu tạo, vật liệu và cách lựa chọn đúng
Một số loại vòng đệm giảm chấn phổ biến
Trong công nghiệp, người dùng có thể gặp nhiều dòng coupling element khác nhau:
- ROTEX Spider – KTR: dạng spider nhiều cánh, dùng cho khớp nối jaw coupling và có nhiều cấp độ cứng.
- HRC Rubber Element: thường sử dụng cho HRC flexible coupling.
- MT Element: phần tử đàn hồi cho các loại khớp nối MT.
- N-EUPEX Element: dùng cho dòng khớp nối pin & bush tương ứng.
- TNB Elastomer Ring – RINGFEDER: vòng đệm đàn hồi có khả năng giảm chấn và hạn chế cộng hưởng trong hệ truyền động.
- KW Flex Element: phần tử urethane dùng trong khớp nối đàn hồi KCP, có khả năng giảm rung và hấp thụ tải động.
Vòng đệm cao su giảm chấn tuy là một chi tiết nhỏ nhưng ảnh hưởng trực tiếp đến khả năng truyền mô-men, giảm rung và tuổi thọ của khớp nối. Một vòng đệm phù hợp không chỉ cần đúng kích thước mà còn phải đúng vật liệu, độ cứng, mô-men, tốc độ và điều kiện nhiệt độ.
Đặc biệt trong các hệ thống motor – gearbox, motor – pump, motor – fan, máy nén và thiết bị công nghiệp, việc lựa chọn đúng coupling element có thể giúp giảm rung động, hạn chế sốc tải và bảo vệ các bộ phận truyền động phía sau.
Khi thay thế, tốt nhất nên xác định chính xác model khớp nối + size + loại vật liệu + độ cứng của vòng đệm thay vì chỉ mua theo hình dạng hoặc kích thước tương đối giống vòng cũ.
