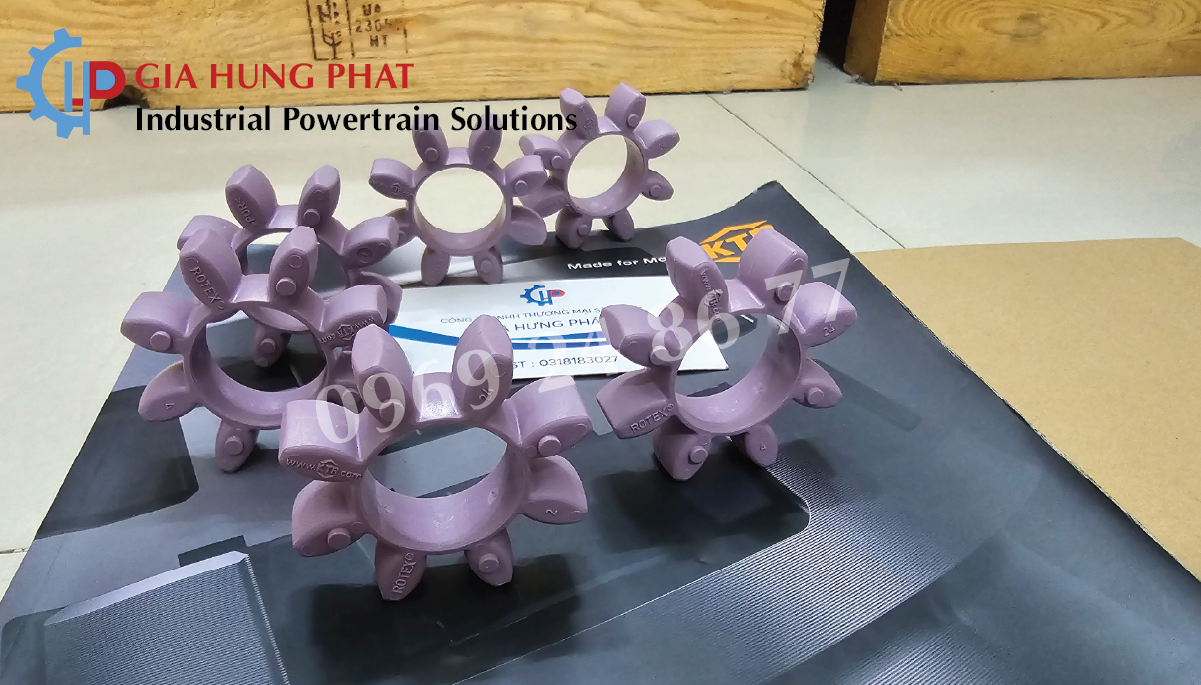

Vòng đệm giảm chấn là bộ phận quan trọng trong khớp nối đàn hồi, có nhiệm vụ truyền mô-men xoắn, hấp thụ rung động và giảm dao động xoắn giữa motor với hộp giảm tốc hoặc thiết bị dẫn động. Tuy nhiên, nếu lựa chọn sai vật liệu, độ cứng hoặc kích thước vòng đệm, khớp nối không những hoạt động kém hiệu quả mà còn có thể làm tăng tải lên bạc đạn, trục và hộp giảm tốc. Đây là vấn đề đặc biệt đáng lưu ý trong các hệ truyền động công nghiệp có tải lớn, tải va đập hoặc vận hành liên tục như nhà máy thép, máy cán, băng tải và hệ thống motor – gearbox.
Vòng đệm giảm chấn chọn sai có thực sự làm hỏng bạc đạn và hộp giảm tốc?
Vòng đệm giảm chấn khớp nối không trực tiếp gây hỏng bạc đạn hay bánh răng hộp giảm tốc. Vấn đề nằm ở việc một vòng đệm được lựa chọn không phù hợp có thể làm thay đổi độ cứng xoắn, khả năng giảm chấn và mức truyền tải động của toàn bộ hệ thống.
Khi đặc tính đàn hồi không phù hợp, các dao động và tải động có thể truyền nhiều hơn sang trục, bạc đạn và hộp giảm tốc. Nếu tình trạng này kéo dài, các bộ phận cơ khí có thể bị mỏi, nóng, rung hoặc mài mòn nhanh hơn.
Nói cách khác: Vòng đệm sai → đặc tính khớp nối sai → tải động tăng → bạc đạn/hộp giảm tốc chịu tải bất lợi → tuổi thọ giảm.
Chọn vòng đệm quá cứng có thể gây ra vấn đề gì?
Một trong những sai lầm thường gặp là cho rằng vòng đệm càng cứng thì càng tốt, đặc biệt khi hệ thống có mô-men lớn. Thực tế không đơn giản như vậy. Vòng đệm quá cứng làm tăng độ cứng xoắn của khớp nối. Khi khả năng hấp thụ dao động giảm, các biến động mô-men từ motor có thể truyền trực tiếp hơn sang hộp giảm tốc.
Trong hệ thống có tải biến thiên hoặc tải va đập, điều này có thể làm tăng:
- Dao động xoắn.
- Tải động lên bánh răng.
- Tải lên trục vào và trục ra.
- Rung động của hộp giảm tốc.
- Tiếng ồn khi vận hành.
- Ứng suất lên bạc đạn.
Đặc biệt, nếu hệ truyền động có tần số kích thích gần với tần số riêng của hệ thống, việc thay đổi độ cứng elastomer không phù hợp có thể làm điều kiện cộng hưởng trở nên nghiêm trọng hơn.
Vòng đệm quá mềm có tốt hơn không?
Vòng đệm khớp nối quá mềm có khả năng biến dạng lớn khi truyền mô-men. Điều này có thể khiến khớp nối làm việc ngoài vùng thiết kế, đặc biệt khi hệ thống có tải cao.
Khi biến dạng quá lớn, vòng đệm có thể:
- Tăng nhiệt do biến dạng liên tục.
- Mòn nhanh.
- Biến dạng dư.
- Giảm tuổi thọ elastomer.
- Tạo ra dao động không mong muốn.
- Không đáp ứng được mô-men truyền tải yêu cầu.
Do đó, mục tiêu không phải là chọn vòng đệm mềm nhất hoặc cứng nhất mà là chọn đúng độ cứng theo đặc tính của hệ truyền động.
Vòng đệm giảm chấn ảnh hưởng đến bạc đạn như thế nào?
Bạc đạn thường được thiết kế để chịu tải hướng kính, hướng trục và tải động trong giới hạn nhất định. Khi khớp nối hoạt động không đúng, các tải bất thường có thể truyền qua trục đến vị trí ổ đỡ.
Ví dụ, nếu vòng đệm không phù hợp với hệ thống hoặc khớp nối bị lắp lệch, tải có thể phân bố không đều trên trục.
Khi đó, bạc đạn có thể xuất hiện:
- Nhiệt độ tăng.
- Rung động tăng.
- Tiếng ồn bất thường.
- Mòn rãnh lăn.
- Hư hỏng cage.
- Giảm tuổi thọ mỡ bôi trơn.
- Hư hỏng sớm hơn so với thời gian dự kiến.
Tuy nhiên, cần phân biệt vòng đệm chọn sai với lệch tâm hoặc lệch góc trục. Trong thực tế bảo trì, alignment sai thường là nguyên nhân quan trọng cần kiểm tra trước khi kết luận do elastomer.
Hộp giảm tốc có thể bị ảnh hưởng như thế nào?
Hộp giảm tốc đặc biệt nhạy cảm với tải động và dao động xoắn. Khi khớp nối không hấp thụ tốt các biến động mô-men từ motor, tải động có thể truyền trực tiếp vào cặp bánh răng. Trong điều kiện tải lớn hoặc khởi động thường xuyên, hiện tượng này có thể làm tăng ứng suất tiếp xúc và ứng suất uốn trên răng.
Về lâu dài, có thể xuất hiện:
- Mòn bánh răng.
- Pitting trên bề mặt răng.
- Tiếng ồn tăng.
- Rung động tăng.
- Nhiệt độ hộp giảm tốc tăng.
- Hư hỏng bạc đạn trong gearbox.
- Giảm tuổi thọ bánh răng và trục.
Đây là lý do khi lựa chọn vòng đệm cho hệ motor – coupling – gearbox, không nên chỉ dựa vào mô-men danh định của motor.
Chọn sai vật liệu vòng đệm cũng có thể gây hư hỏng

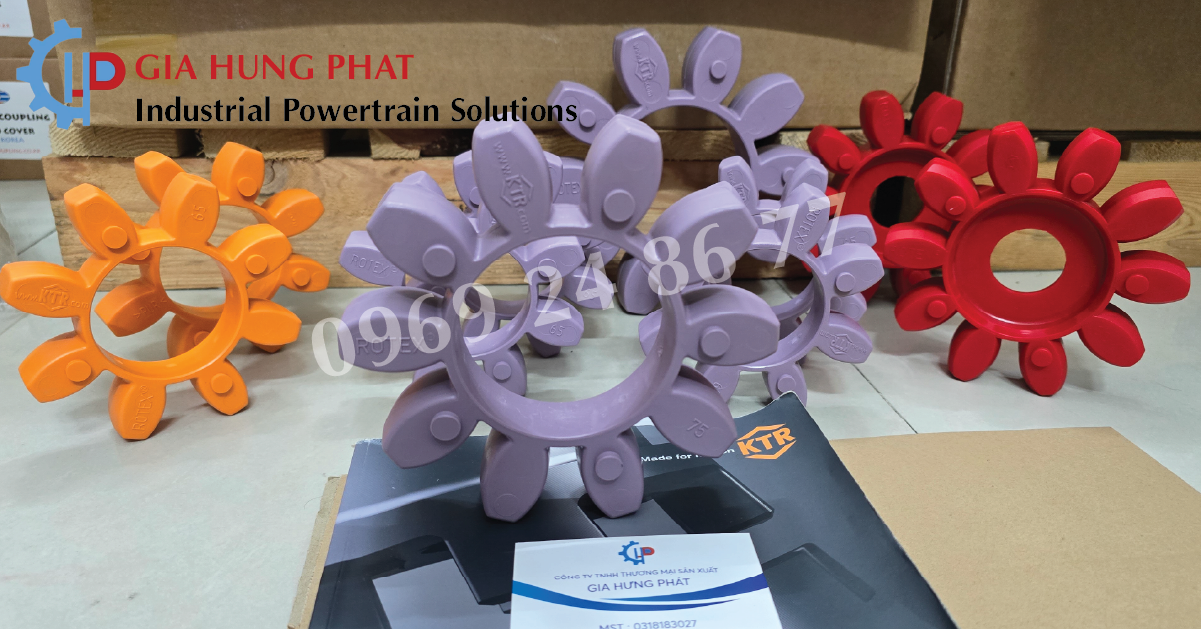

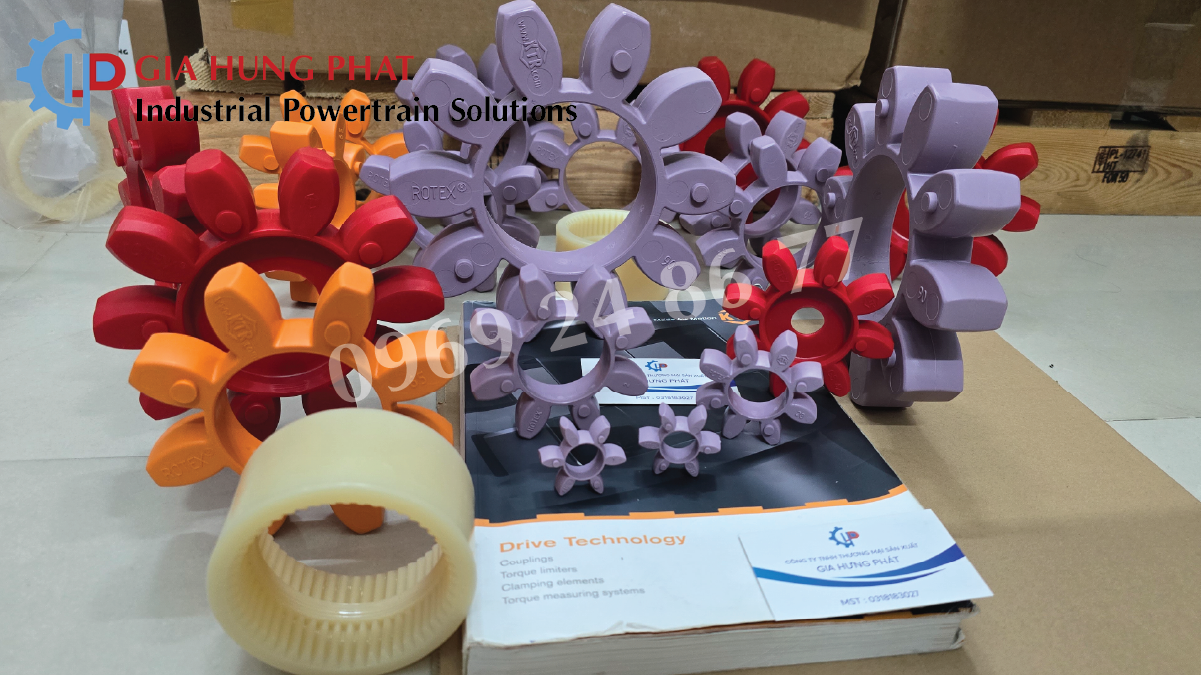

Ngoài độ cứng, vật liệu elastomer cũng ảnh hưởng trực tiếp đến đặc tính làm việc. Các vật liệu như cao su, PU hoặc T-PUR có đặc tính khác nhau về độ đàn hồi, khả năng chịu nhiệt, chống mài mòn và độ cứng xoắn.
Ví dụ, nếu một hệ thống làm việc ở nhiệt độ cao nhưng sử dụng elastomer không phù hợp với nhiệt độ thực tế, vòng đệm có thể nhanh chóng bị chai, nứt hoặc mất tính đàn hồi.
Khi đặc tính vật liệu thay đổi, độ cứng xoắn của coupling cũng thay đổi theo. Vì vậy, một vòng đệm ban đầu phù hợp nhưng sau thời gian vận hành có thể không còn duy trì đặc tính thiết kế.
Vòng đệm sai kích thước có thể nguy hiểm hơn thế nào?
Không nên lựa chọn vòng đệm chỉ dựa trên việc “lắp vừa coupling”. Một vòng đệm phải đáp ứng đúng model, kích thước và thông số của khớp nối. Nếu sử dụng sai kích thước hoặc sai loại elastomer, lực ép và mức biến dạng có thể không đúng với thiết kế.
Hậu quả có thể là: Biến dạng quá mức → sinh nhiệt → mòn nhanh → mất khả năng giảm chấn → tăng tải động lên hệ truyền động.
Trong các ứng dụng công nghiệp quan trọng, việc dùng vòng đệm không đúng specification còn có thể làm thay đổi đáng kể đặc tính làm việc của coupling.
Dấu hiệu nào cho thấy vòng đệm đang ảnh hưởng đến hệ truyền động?
Kỹ sư bảo trì có thể chú ý đến một số dấu hiệu:
Rung tăng sau khi thay vòng đệm: Có thể độ cứng hoặc loại elastomer không phù hợp.
Gearbox phát tiếng ồn mới: Cần kiểm tra dao động xoắn và tải động.
Bạc đạn nóng hơn bình thường: Kiểm tra alignment, tải trục và tình trạng coupling.
Vòng đệm nhanh nứt hoặc chai: Có thể do nhiệt độ, quá tải, vật liệu hoặc độ cứng không phù hợp.
Mòn không đều: Cần kiểm tra alignment và tình trạng các bộ phận liên quan.
Khớp nối rung mạnh khi tăng tốc: Cần xem xét đặc tính torsional stiffness và khả năng cộng hưởng của hệ thống.
Không nên chỉ thay vòng đệm mới khi phát hiện những dấu hiệu này. Nếu nguyên nhân gốc chưa được xử lý, vòng đệm mới có thể tiếp tục hỏng.
5 thông số cần kiểm tra trước khi chọn vòng đệm giảm chấn
Để lựa chọn đúng vòng đệm, kỹ sư bảo trì nên thu thập tối thiểu các thông số sau:
1. Mô-men xoắn
Cần xác định mô-men làm việc, mô-men cực đại và các trường hợp tải đột biến.
2. Tốc độ quay
RPM ảnh hưởng đến số chu kỳ biến dạng và đặc tính động của elastomer.
3. Nhiệt độ
Đây là yếu tố rất quan trọng đối với tuổi thọ vật liệu cao su và polyurethane.
4. Điều kiện tải
Cần xác định hệ thống có khởi động thường xuyên, đảo chiều, tải va đập hay không.
5. Độ lệch trục
Cần kiểm tra cả parallel misalignment, angular misalignment và axial movement theo giới hạn cho phép của coupling.
Ngoài ra, cần xem xét môi trường làm việc, loại dầu/hoá chất có khả năng tiếp xúc với elastomer và yêu cầu về độ cứng xoắn của hệ thống.

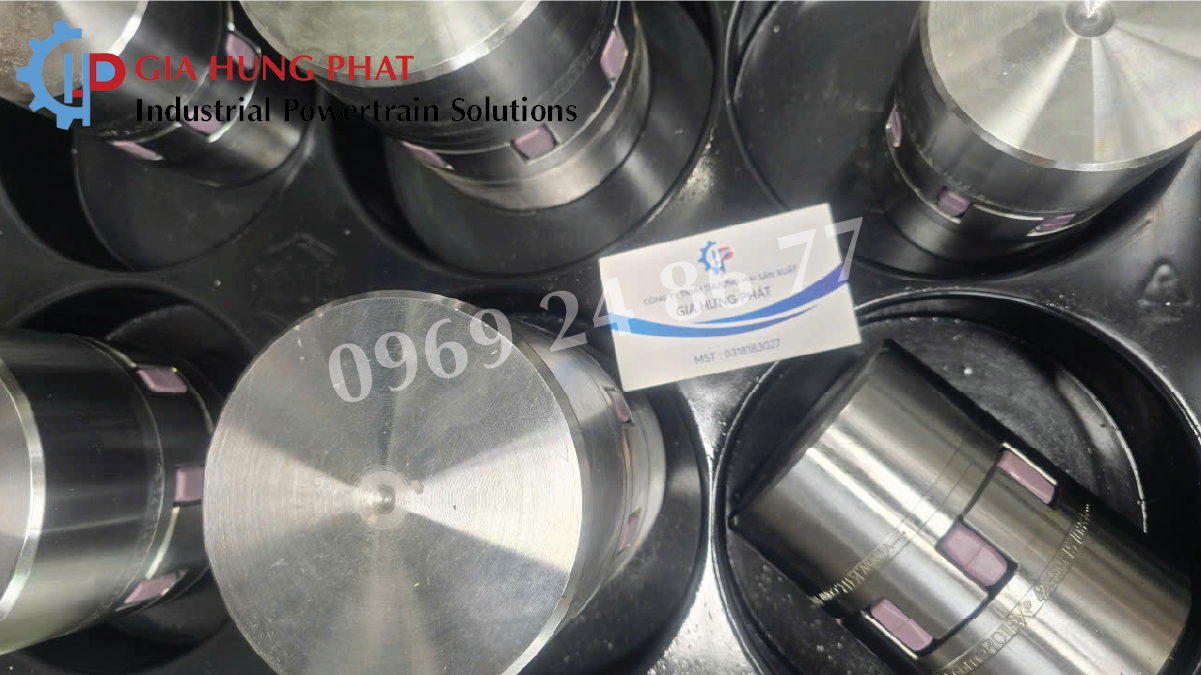

Đọc thêm: Ứng dụng khớp nối Rotex trong các ngành công nghiệp
Không nên chọn vòng đệm chỉ theo công suất motor
Đây là một trong những điểm quan trọng nhất. Hai động cơ có cùng công suất và cùng tốc độ nhưng có thể yêu cầu loại vòng đệm hoàn toàn khác nhau nếu điều kiện tải khác nhau.
Ví dụ:
Motor A: tải tương đối ổn định, khởi động ít, môi trường thông thường.
Motor B: tải va đập, khởi động nhiều lần, nhiệt độ cao và kết nối với hộp giảm tốc.
Dù công suất motor giống nhau, đặc tính làm việc của hai hệ thống khác nhau đáng kể. Vì vậy, việc chọn cùng một loại elastomer chỉ dựa vào công suất có thể dẫn đến lựa chọn sai.
Đối với nhà máy thép cần đặc biệt lưu ý điều gì?
Trong nhà máy thép, hệ truyền động thường chịu điều kiện khắc nghiệt như tải va đập, nhiệt độ cao, bụi, chu kỳ vận hành liên tục và thay đổi tải nhanh.
Các hệ thống như máy cán, băng tải, quạt, bơm và motor – gearbox có thể tạo ra tải động đáng kể lên khớp nối.
Vì vậy, khi lựa chọn vòng đệm giảm chấn cho nhà máy thép, cần xem xét đồng thời:
Torque + RPM + nhiệt độ + tải va đập + alignment + vật liệu elastomer + torsional stiffness.
Đây là cách tiếp cận phù hợp hơn nhiều so với việc chỉ chọn vòng đệm theo kích thước.
Vòng đệm giảm chấn chọn sai hoàn toàn có thể làm giảm tuổi thọ của bạc đạn và hộp giảm tốc, đặc biệt trong những hệ thống có tải động lớn hoặc vận hành liên tục. Tuy nhiên, không nên kết luận rằng mọi sự cố bạc đạn hay gearbox đều bắt nguồn từ vòng đệm. Khi xuất hiện rung, nóng hoặc mòn bất thường, cần kiểm tra tổng thể alignment, tải, coupling, elastomer, trục, bạc đạn và hộp giảm tốc để tìm đúng nguyên nhân gốc.
Đối với các hệ truyền động công nghiệp, lựa chọn đúng vòng đệm cần dựa trên mô-men, tốc độ, nhiệt độ, tải va đập, độ lệch trục và yêu cầu độ cứng xoắn. Đây là yếu tố giúp coupling thực hiện đúng chức năng giảm chấn, đồng thời hạn chế tải động truyền sang các thiết bị đắt tiền như motor, bạc đạn và gearbox.
Gia Hưng Phát cung cấp các loại vòng đệm giảm chấn và khớp nối đàn hồi cho hệ truyền động công nghiệp. Với các ứng dụng như nhà máy thép, máy cán và motor – hộp giảm tốc, việc xác định đúng model, vật liệu và độ cứng elastomer ngay từ đầu sẽ giúp nâng cao độ tin cậy và giảm nguy cơ dừng máy ngoài kế hoạch.
