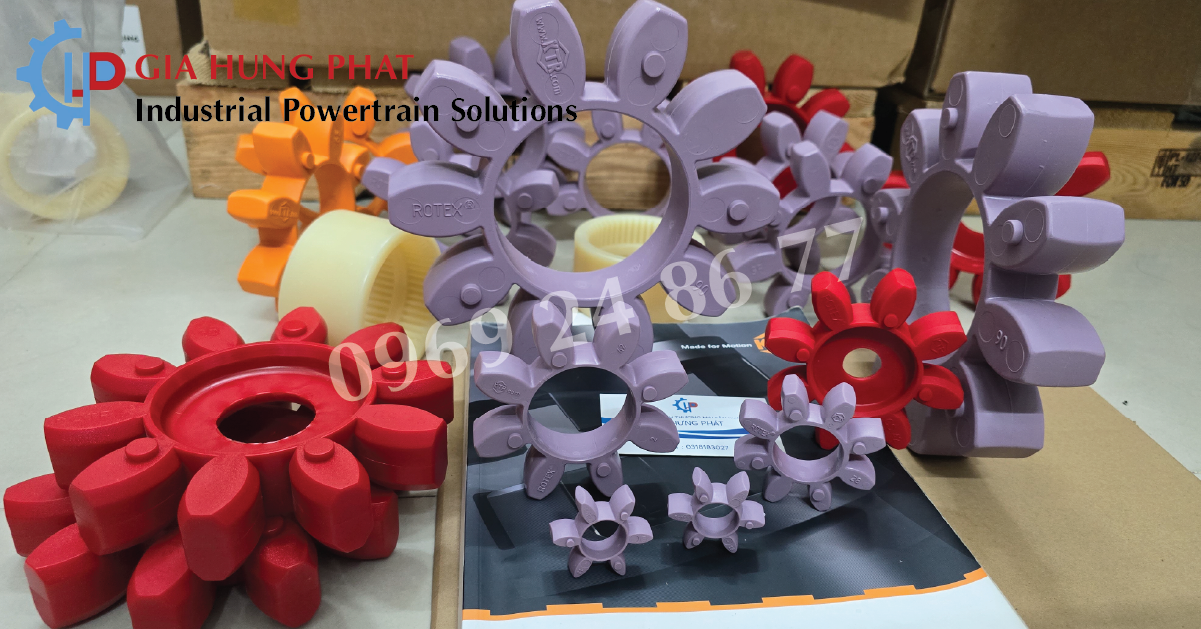

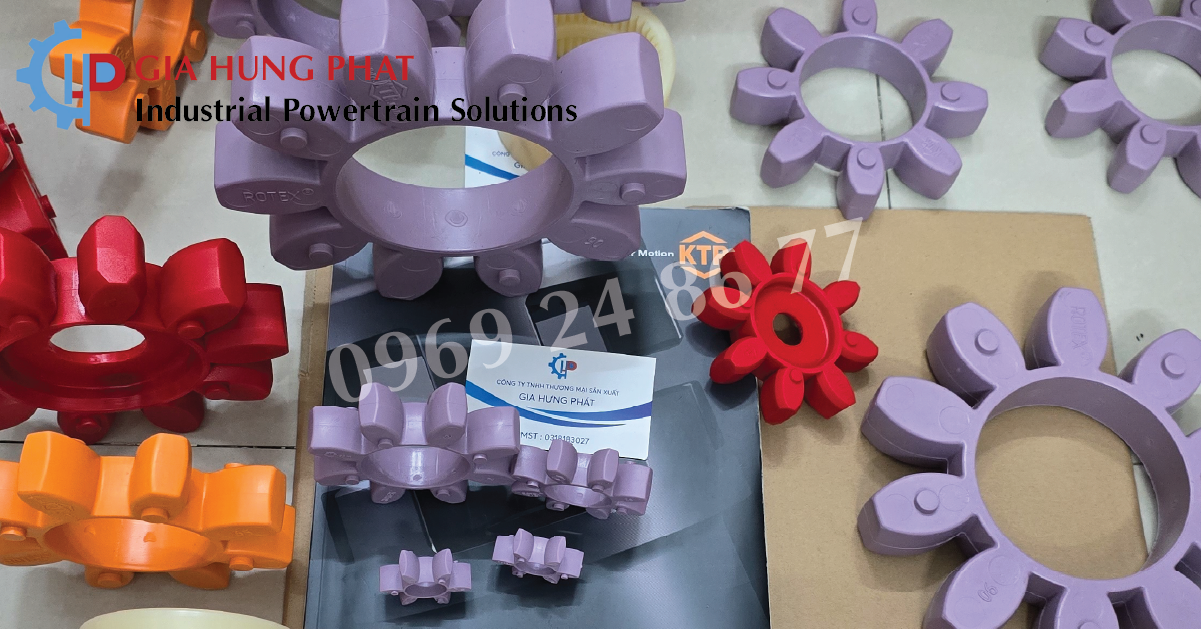

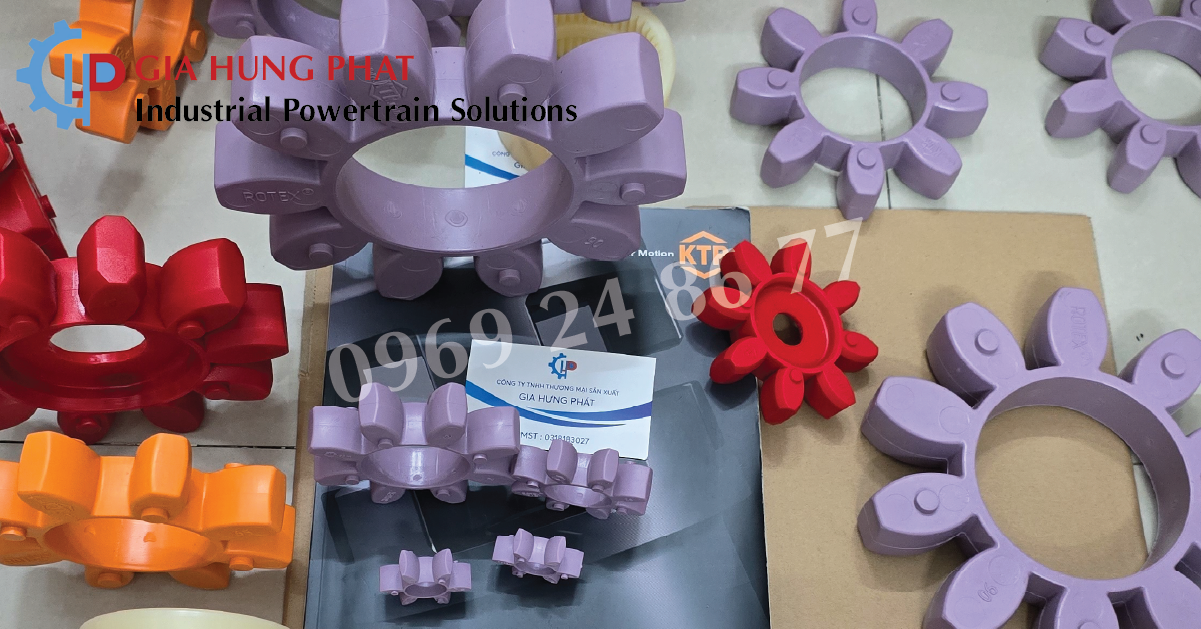

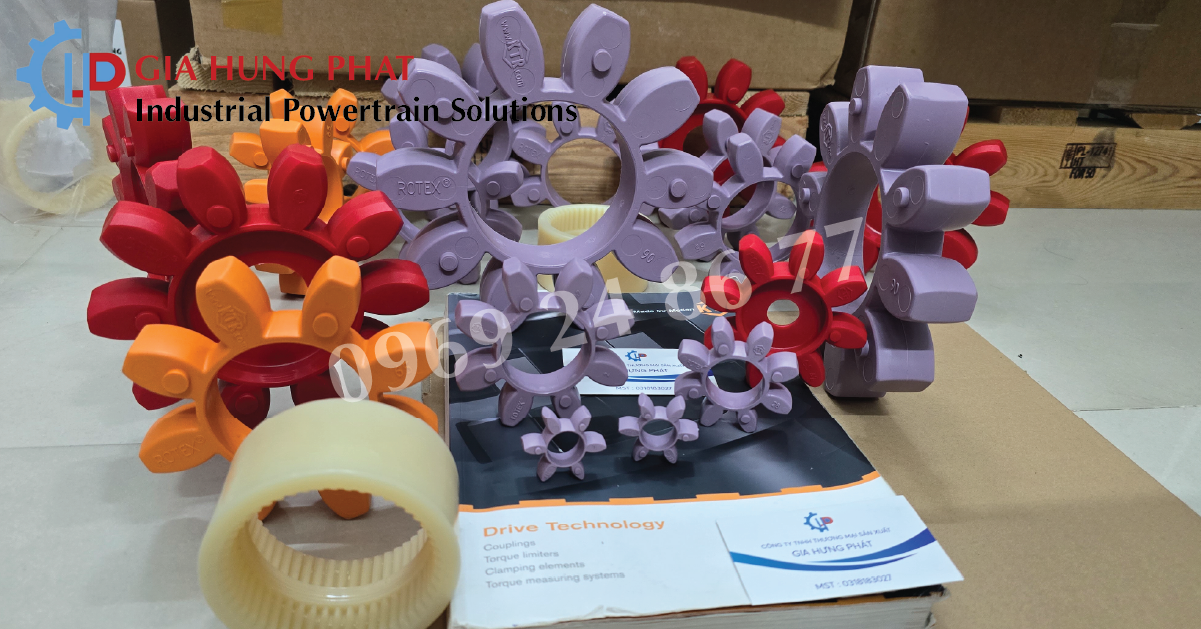

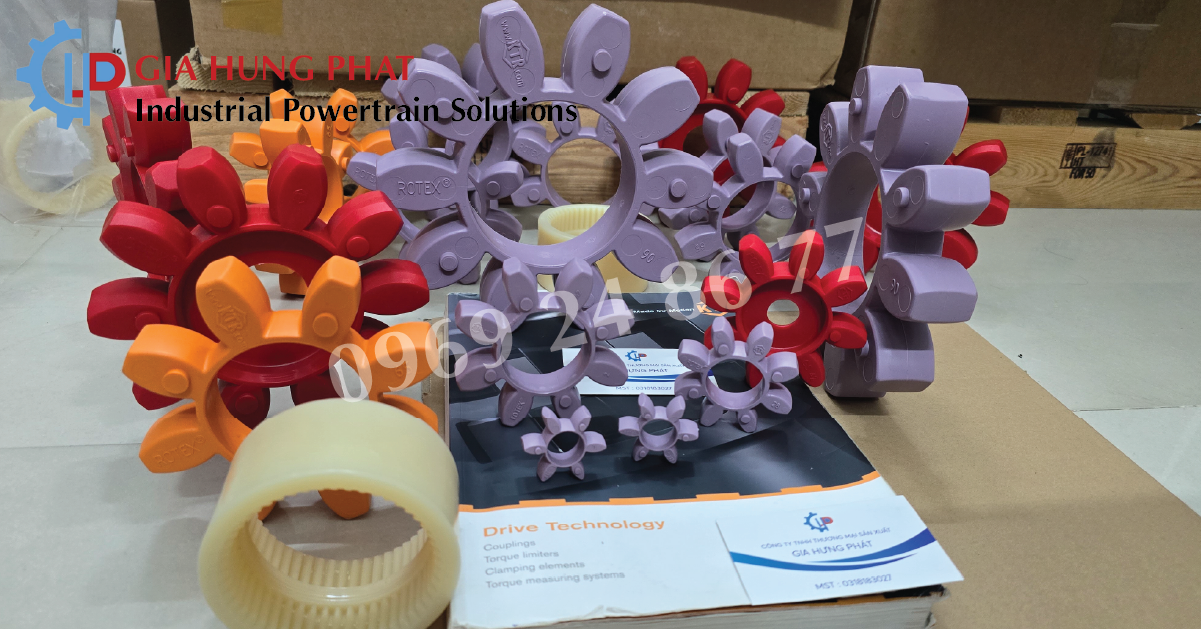

Trong hệ thống truyền động công nghiệp, vòng đệm ROTEX và ROTEX GS KTR đều là những bộ phận đàn hồi quan trọng của khớp nối KTR (Đức). Tuy nhiên, nhiều người vẫn nhầm lẫn hai dòng sản phẩm này vì hình dạng bên ngoài khá giống nhau. Thực tế, vòng đệm ROTEX và ROTEX GS KTR được thiết kế cho những mục đích hoàn toàn khác nhau. Nếu lựa chọn sai, hệ thống có thể bị rung động, giảm độ chính xác hoặc làm hỏng khớp nối chỉ sau thời gian ngắn sử dụng. Trong bài viết này, Gia Hưng Phát sẽ giúp bạn phân biệt rõ hai dòng vòng đệm để lựa chọn chính xác cho từng ứng dụng.
Vòng đệm ROTEX là gì?
Vòng đệm ROTEX (ROTEX Spider) là phần tử đàn hồi của khớp nối ROTEX KTR.
Nó được chế tạo từ Polyurethane (T-PUR®) với nhiều cấp độ cứng khác nhau nhằm:
- Truyền mô-men xoắn
- Hấp thụ rung động
- Giảm va đập
- Bù sai lệch trục
- Giảm tiếng ồn khi vận hành
Đây là dòng vòng đệm được sử dụng phổ biến trong:
- Motor điện
- Hộp giảm tốc
- Bơm
- Quạt công nghiệp
- Máy nghiền
- Băng tải
- Máy khuấy
- Máy nén
Khớp nối ROTEX hoạt động theo nguyên lý truyền mô-men thông qua các răng đàn hồi của vòng đệm, giúp hệ truyền động vận hành êm và bảo vệ thiết bị khỏi tải trọng xung kích.
Vòng đệm ROTEX GS KTR là gì?
Vòng đệm ROTEX GS KTR là dòng khớp nối servo không độ rơ (Backlash-free Servo Coupling).
Khác với ROTEX thông thường, vòng đệm ROTEX GS KTR được thiết kế với biên dạng răng đặc biệt và được lắp dưới trạng thái tiền ép (preload).
Nhờ vậy:
- Không có độ rơ (Zero Backlash)
- Truyền chuyển động cực kỳ chính xác
- Độ cứng xoắn cao
- Đáp ứng tốt gia tốc lớn
- Vẫn giảm rung hiệu quả
Đây là loại vòng đệm chuyên dùng cho:
- Servo Motor
- Step Motor
- Máy CNC
- Robot công nghiệp
- Máy đóng gói
- Máy in
- Thiết bị tự động hóa
- Máy cắt Laser
ROTEX GS được thiết kế để đáp ứng các hệ thống yêu cầu định vị chính xác trong tự động hóa và vẫn cho phép bù sai lệch hướng kính, hướng trục và góc.
So sánh vòng đệm ROTEX và ROTEX GS KTR
| Tiêu chí | Vòng đệm ROTEX | ROTEX GS KTR |
|---|---|---|
| Mục đích sử dụng | Truyền động công nghiệp | Servo truyền động chính xác |
| Độ rơ | Có khe hở nhỏ | Không độ rơ |
| Độ cứng xoắn | Trung bình | Rất cao |
| Khả năng giảm rung | Rất tốt | Tốt |
| Độ chính xác | Trung bình | Rất cao |
| Ứng dụng | Motor, bơm, hộp số | CNC, Robot, Servo |
| Thiết kế Spider | Tiêu chuẩn | Tiền ép đặc biệt |
| Giá thành | Thấp hơn | Cao hơn |
Khác biệt về cấu tạo
Mặc dù đều có hình ngôi sao (Spider), nhưng cấu tạo của hai loại hoàn toàn khác nhau.
Vòng đệm ROTEX
- Răng dày
- Có khe hở vận hành
- Chuyên hấp thụ va đập
- Làm việc tốt với tải thay đổi
Đây là lựa chọn tối ưu cho các hệ thống truyền động công nghiệp thông thường.
Vòng đệm ROTEX GS KTR
Spider được thiết kế:
- Răng cong
- Có preload
- Ép sát với Hub
- Không có khe hở
Điều này giúp:
- Không bị mất bước
- Không sai số truyền động
- Đáp ứng cực nhanh khi Servo đảo chiều
Đây là đặc điểm nổi bật của dòng khớp nối servo ROTEX GS.
Khác biệt về độ cứng (Shore Hardness)
Một điểm khác biệt lớn giữa vòng đệm ROTEX và ROTEX GS KTR là cấp độ cứng.
Vòng đệm ROTEX
Thông thường có các độ cứng:
- 92 Shore A
- 95/98 Shore A
- 64 Shore D
Độ cứng càng cao:
- Truyền mô-men tốt hơn
- Ít biến dạng hơn
- Giảm khả năng hấp thụ rung
Vòng đệm ROTEX GS
Có nhiều màu tương ứng với từng độ cứng như:
- 80 Shore A
- 92 Shore A
- 98 Shore A (đỏ)
- 64 Shore D (xanh lá)
- 52 Shore D (thế hệ mới)
Việc lựa chọn đúng độ cứng sẽ ảnh hưởng trực tiếp đến độ chính xác định vị, độ cứng xoắn và tuổi thọ của hệ truyền động.
Khả năng truyền mô-men xoắn
Cả hai dòng đều có khả năng truyền mô-men lớn.
Tuy nhiên:
- Ưu tiên giảm shock
- Phù hợp tải thay đổi
- Chịu quá tải tốt
Trong khi đó:
- Ưu tiên độ chính xác
- Độ cứng xoắn cao
- Phản hồi nhanh
- Không bị trễ khi đảo chiều
Tham khảo thêm: Vòng đệm giảm chấn
Ứng dụng thực tế vòng đệm giảm chấn
Khi nào nên chọn vòng đệm ROTEX?
Nên sử dụng khi hệ thống gồm:
- Động cơ điện
- Máy bơm
- Quạt công nghiệp
- Máy nghiền
- Máy khuấy
- Máy ép
- Băng tải
- Hộp giảm tốc
Đây là những hệ thống cần giảm rung và chịu tải va đập.
Khi nào nên dùng ROTEX GS KTR?
Vòng đệm ROTEX GS phù hợp với:
- Máy CNC
- Servo Drive
- Robot
- Máy đóng gói tốc độ cao
- Máy in
- Máy cắt Laser
- Máy đo
- Thiết bị tự động hóa
Đây là các ứng dụng đòi hỏi truyền động chính xác, không có độ rơ.
Có thể thay thế lẫn nhau không?
Câu trả lời là không nên.
Nguyên nhân:
- Biên dạng răng khác nhau.
- Thiết kế preload của ROTEX GS KTR khác hoàn toàn.
- Hub của ROTEX và ROTEX GS không tương thích hoàn toàn.
Nếu lắp sai:
- Không truyền đủ mô-men.
- Mòn spider nhanh.
- Rung mạnh.
- Giảm tuổi thọ Hub.
- Servo mất độ chính xác.
- Có thể gây hỏng toàn bộ khớp nối.
Làm sao để nhận biết đúng loại?
Bạn có thể kiểm tra:
- Mã khớp nối
- Size
- Màu Spider
- Độ cứng Shore
- Part Number KTR
- Catalog chính hãng
Việc xác định đúng model sẽ giúp tránh mua nhầm và đảm bảo hiệu suất vận hành của hệ thống.
Đọc thêm: 5 lỗi lắp đặt khiến vòng đệm KTR nhanh hỏng và cách phòng tránh
Gia Hưng Phát cung cấp vòng đệm ROTEX và ROTEX GS KTR chính hãng
Gia Hưng Phát là đơn vị cung cấp các dòng vòng đệm ROTEX và ROTEX GS KTR chính hãng KTR với đầy đủ kích thước và độ cứng.
Khi mua sản phẩm tại Gia Hưng Phát, khách hàng được:
- Hàng chính hãng KTR (Đức).
- Đầy đủ CO, CQ theo yêu cầu.
- Tư vấn chọn đúng spider theo ứng dụng.
- Nhiều kích thước có sẵn kho.
- Hỗ trợ kỹ thuật và thay thế nhanh chóng.
- Giá cạnh tranh cho dự án và đại lý.
Nếu chưa xác định được loại vòng đệm phù hợp, đội ngũ kỹ thuật của Gia Hưng Phát sẽ hỗ trợ tra cứu theo mã khớp nối, kích thước hoặc điều kiện vận hành để lựa chọn đúng sản phẩm.
Kết luận
Mặc dù có hình dạng tương tự, vòng đệm ROTEX và ROTEX GS KTR được thiết kế cho hai mục đích hoàn toàn khác nhau. Vòng đệm ROTEX phù hợp với các hệ truyền động công nghiệp cần giảm rung và hấp thụ va đập, trong khi ROTEX GS KTR hướng đến các ứng dụng servo yêu cầu truyền động chính xác, không độ rơ và độ cứng xoắn cao. Lựa chọn đúng loại vòng đệm không chỉ giúp hệ thống hoạt động ổn định mà còn kéo dài tuổi thọ khớp nối, giảm chi phí bảo trì và nâng cao hiệu quả sản xuất.
