Trong các hệ thống truyền động công nghiệp, vòng đệm khớp nối KTR (ROTEX Spider) đóng vai trò quan trọng trong việc truyền mô-men xoắn, giảm rung động và bảo vệ thiết bị khỏi tải trọng va đập. Tuy nhiên, không phải ai cũng biết rằng mỗi độ cứng (Shore) của vòng đệm sẽ có khả năng truyền mô-men khác nhau. Việc lựa chọn đúng độ cứng không chỉ giúp tăng tuổi thọ khớp nối mà còn đảm bảo hệ thống vận hành ổn định và tiết kiệm chi phí bảo trì.
Vòng đệm khớp nối KTR là gì?

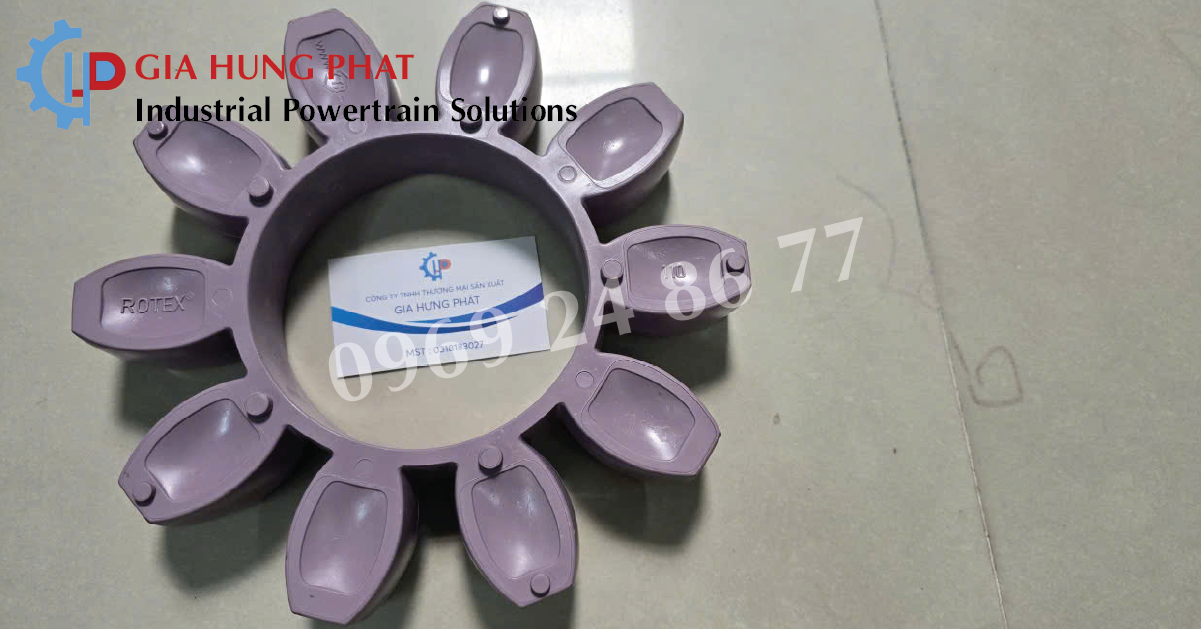

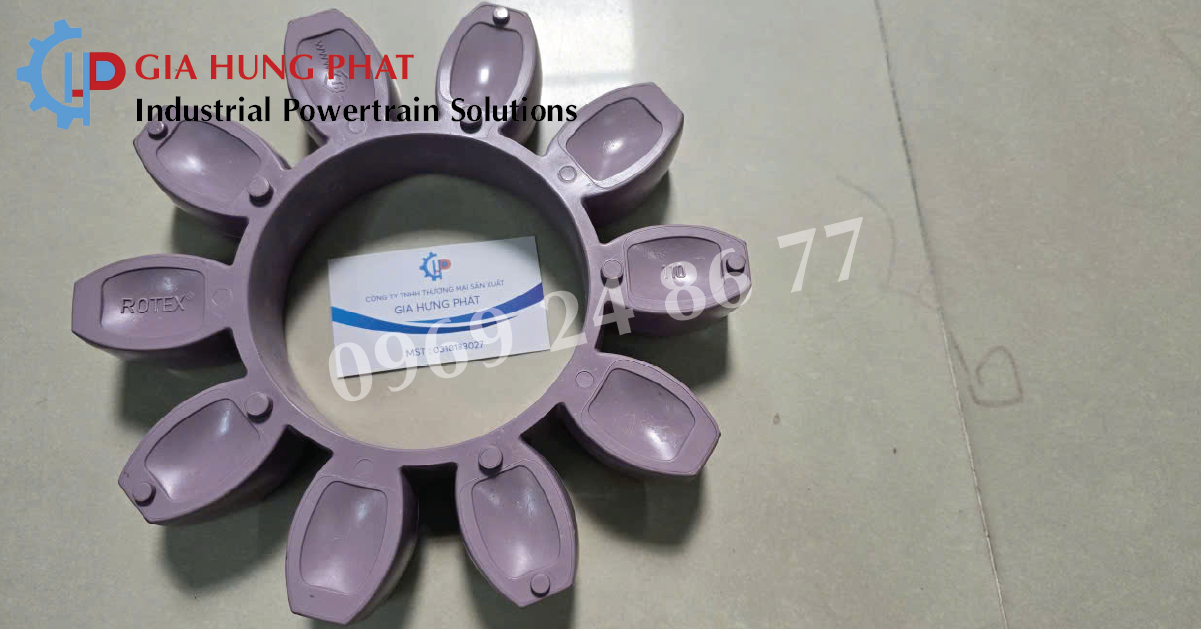

Vòng đệm khớp nối KTR là bộ phận đàn hồi được lắp giữa hai hub của khớp nối ROTEX. Phần tử này được chế tạo từ vật liệu polyurethane chất lượng cao, giúp:
- Truyền mô-men xoắn hiệu quả.
- Hấp thụ rung động và giảm chấn.
- Bù sai lệch nhỏ giữa hai trục.
- Giảm tiếng ồn khi vận hành.
- Bảo vệ động cơ và hộp giảm tốc khỏi tải trọng đột ngột.
Đây là chi tiết hao mòn có thể thay thế nhanh chóng mà không cần thay toàn bộ khớp nối.
Vì sao độ cứng của vòng đệm ảnh hưởng đến mô-men xoắn?
Độ cứng của vòng đệm được đo theo thang Shore.
- Độ cứng càng thấp → đàn hồi cao → giảm rung tốt.
- Độ cứng càng cao → truyền mô-men lớn hơn → ít biến dạng.
Do đó, việc lựa chọn đúng độ cứng sẽ phụ thuộc vào tải trọng và đặc điểm vận hành của hệ thống.

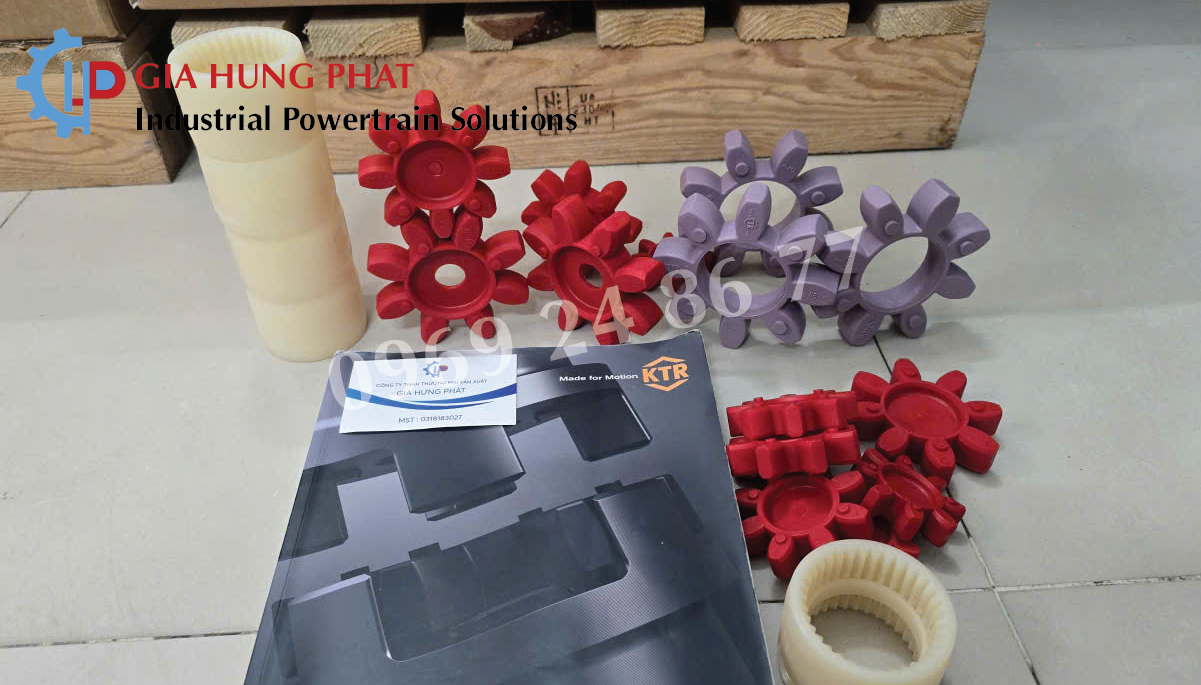

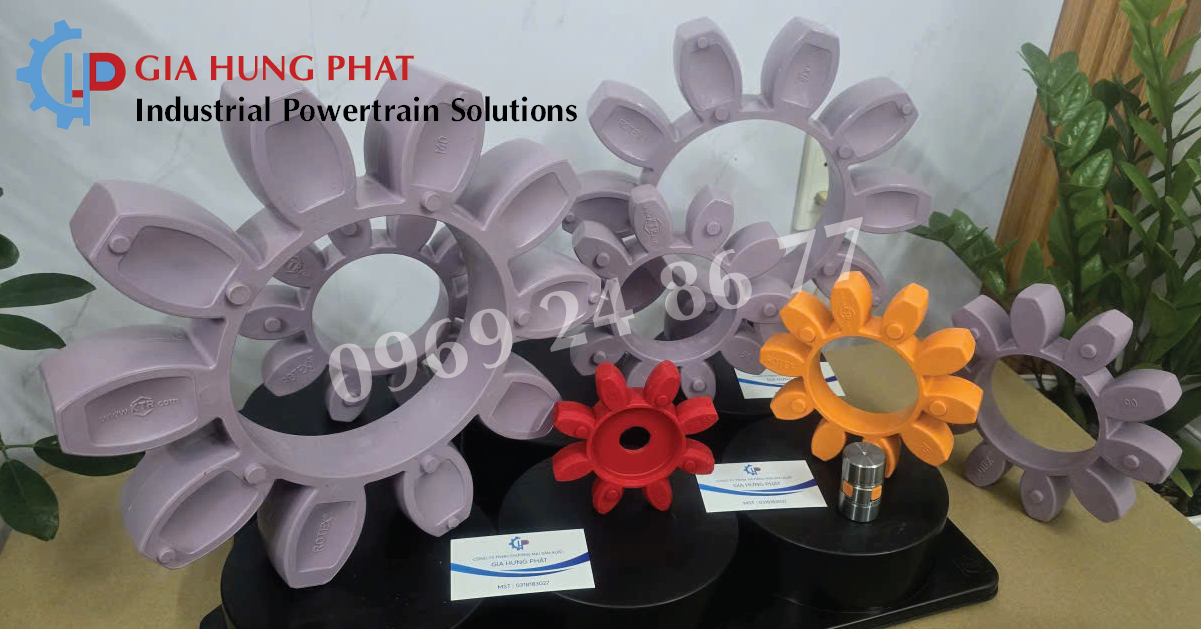

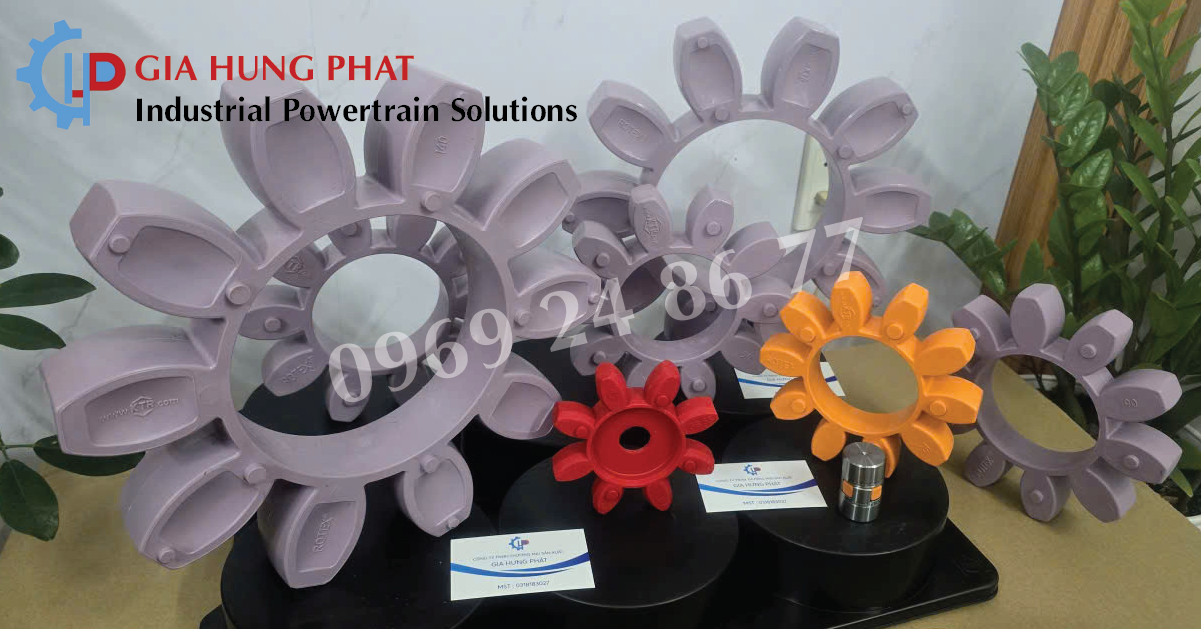

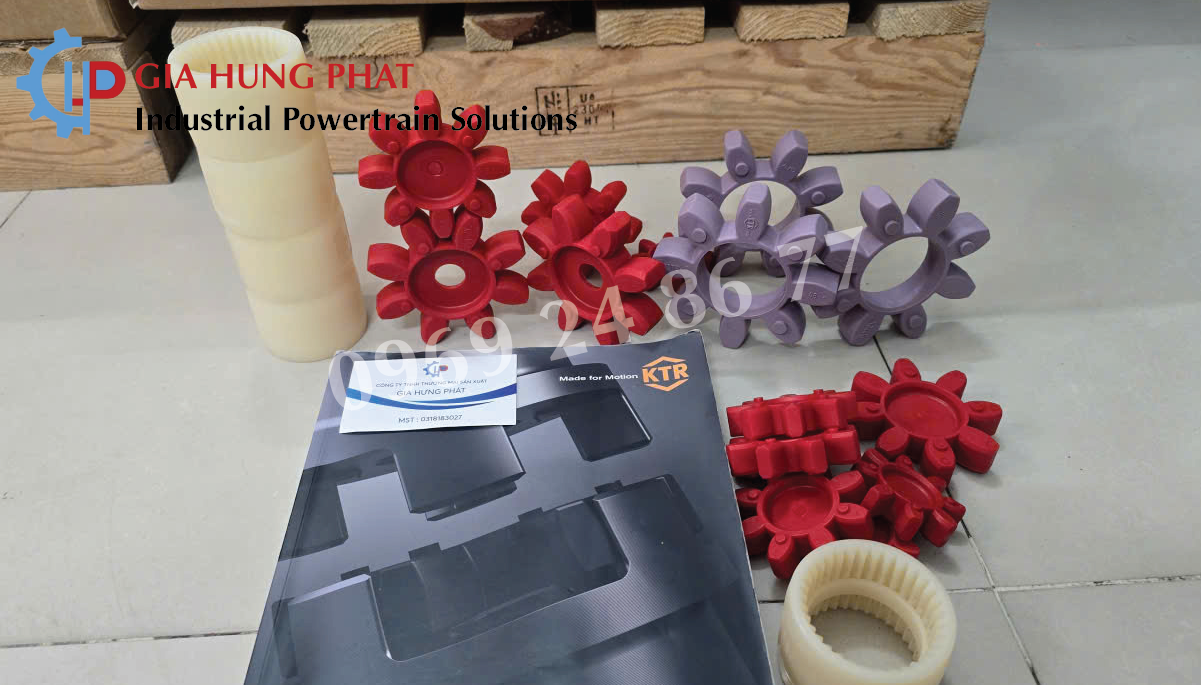

Các độ cứng phổ biến của vòng đệm KTR
| Độ cứng | Màu sắc | Đặc điểm |
|---|---|---|
| 92 Shore A | Vàng | Đàn hồi cao, giảm rung tốt |
| 95/98 Shore A | Đỏ | Phổ biến nhất, cân bằng giữa độ cứng và khả năng giảm chấn |
| 64 Shore D | Xanh lá | Chịu mô-men lớn, độ cứng cao |
| 72 Shore D | Cam | Mô-men cực lớn, tải nặng |
Bảng tra mô-men xoắn của vòng đệm khớp nối KTR theo từng độ cứng
Dưới đây là bảng so sánh khả năng truyền mô-men tương đối giữa các loại vòng đệm:
| Độ cứng | Khả năng truyền mô-men | Khả năng giảm rung | Ứng dụng |
|---|---|---|---|
| 92 ShA | Trung bình | Rất tốt | Bơm, quạt, máy nén |
| 95/98 ShA | Cao | Tốt | Motor, hộp số, băng tải |
| 64 ShD | Rất cao | Trung bình | Máy cán thép, máy nghiền |
| 72 ShD | Cực cao | Thấp | Tải nặng, mô-men lớn |
Lưu ý: Giá trị mô-men cụ thể còn phụ thuộc vào kích thước khớp nối ROTEX (Size 14, 19, 24, 28, 38, 42, 48, 55, 65, 75, 90, 100, 110, 125, 140, 160, 180…). Cùng một kích thước, vòng đệm có độ cứng cao hơn sẽ truyền được mô-men lớn hơn.
Ví dụ so sánh thực tế
Ví dụ với cùng kích thước ROTEX Size 38:
- 92 Shore A truyền mô-men thấp hơn.
- 98 Shore A tăng khả năng chịu tải.
- 64 Shore D phù hợp tải nặng.
- 72 Shore D dành cho tải rất lớn và ứng dụng đặc biệt.
Nếu hệ thống thường xuyên khởi động hoặc đảo chiều liên tục, nên ưu tiên loại có độ đàn hồi tốt để giảm sốc tải.
Nên chọn vòng đệm KTR độ cứng nào?
Chọn 92 Shore A khi
- Cần giảm rung động tối đa.
- Motor công suất nhỏ.
- Máy chạy tốc độ cao.
- Máy bơm, quạt công nghiệp.
Chọn 95/98 Shore A khi
Đây là loại được sử dụng nhiều nhất vì:
- Chịu mô-men tốt.
- Giảm rung hiệu quả.
- Tuổi thọ cao.
- Phù hợp đa số ứng dụng công nghiệp.
Chọn 64 Shore D khi
- Hệ thống tải lớn.
- Máy nghiền.
- Máy cán.
- Băng tải công suất cao.
Chọn 72 Shore D khi
- Tải trọng cực lớn.
- Mô-men xoắn cao.
- Điều kiện làm việc khắc nghiệt.
Những lưu ý khi thay vòng đệm khớp nối KTR
Để đảm bảo hiệu quả truyền động, cần lưu ý:
- Chọn đúng kích thước ROTEX.
- Chọn đúng độ cứng theo tải.
- Không sử dụng vòng đệm đã lão hóa hoặc nứt gãy.
- Kiểm tra độ đồng tâm giữa hai trục.
- Thay thế định kỳ nếu làm việc trong môi trường nhiệt độ cao hoặc tải nặng.
Gia Hưng Phát cung cấp vòng đệm khớp nối KTR chính hãng
Nếu bạn đang tìm kiếm vòng đệm khớp nối KTR chính hãng với đầy đủ kích thước và độ cứng, Gia Hưng Phát là đơn vị cung cấp đáng tin cậy cho nhiều doanh nghiệp trong các ngành thép, xi măng, thực phẩm, hóa chất, xử lý nước và chế tạo máy.
Gia Hưng Phát cung cấp:
- Vòng đệm khớp nối KTR (ROTEX Spider) chính hãng.
- Đầy đủ các độ cứng 92 ShA, 95/98 ShA, 64 ShD và 72 ShD.
- Đa dạng kích thước từ Size 14 đến Size 180.
- Tư vấn lựa chọn đúng theo mô-men xoắn và điều kiện vận hành.
- Hỗ trợ kỹ thuật, báo giá nhanh và giao hàng trên toàn quốc.
Đội ngũ kỹ thuật của Gia Hưng Phát luôn sẵn sàng hỗ trợ khách hàng lựa chọn đúng loại vòng đệm khớp nối KTR phù hợp với từng ứng dụng, giúp hệ thống truyền động vận hành ổn định, bền bỉ và tối ưu chi phí bảo trì.
Tham khảo thêm các loại khác: Vòng đệm giảm chấn
Câu hỏi thường gặp (FAQ)
1. Vòng đệm khớp nối KTR có thay riêng được không?
Có. Vòng đệm là chi tiết hao mòn và có thể thay thế riêng mà không cần thay toàn bộ khớp nối.
2. Độ cứng nào được sử dụng phổ biến nhất?
Loại 95/98 Shore A được sử dụng phổ biến trong hầu hết các ứng dụng công nghiệp nhờ khả năng cân bằng giữa truyền mô-men và giảm rung.
3. Độ cứng càng cao có phải càng tốt?
Không. Độ cứng cao giúp truyền mô-men lớn hơn nhưng khả năng giảm chấn sẽ giảm. Cần lựa chọn theo yêu cầu thực tế của hệ thống.
4. Làm sao chọn đúng vòng đệm KTR?
Cần xác định kích thước khớp nối, mô-men làm việc, tốc độ quay và điều kiện vận hành để chọn đúng kích thước và độ cứng phù hợp.
