Khi thay thế vòng đệm KTR ROTEX, nhiều người chỉ dựa vào kích thước hoặc màu sắc mà bỏ qua mã sản phẩm (Part Number). Điều này có thể dẫn đến việc chọn sai độ cứng, khả năng truyền mô-men hoặc kích thước, gây ảnh hưởng đến hiệu suất truyền động. Trong bài viết này, Gia Hưng Phát sẽ hướng dẫn cách đọc mã vòng đệm KTR ROTEX chính hãng, giúp bạn dễ dàng nhận biết và lựa chọn đúng sản phẩm cho hệ thống của mình.
Vòng đệm KTR ROTEX là gì?

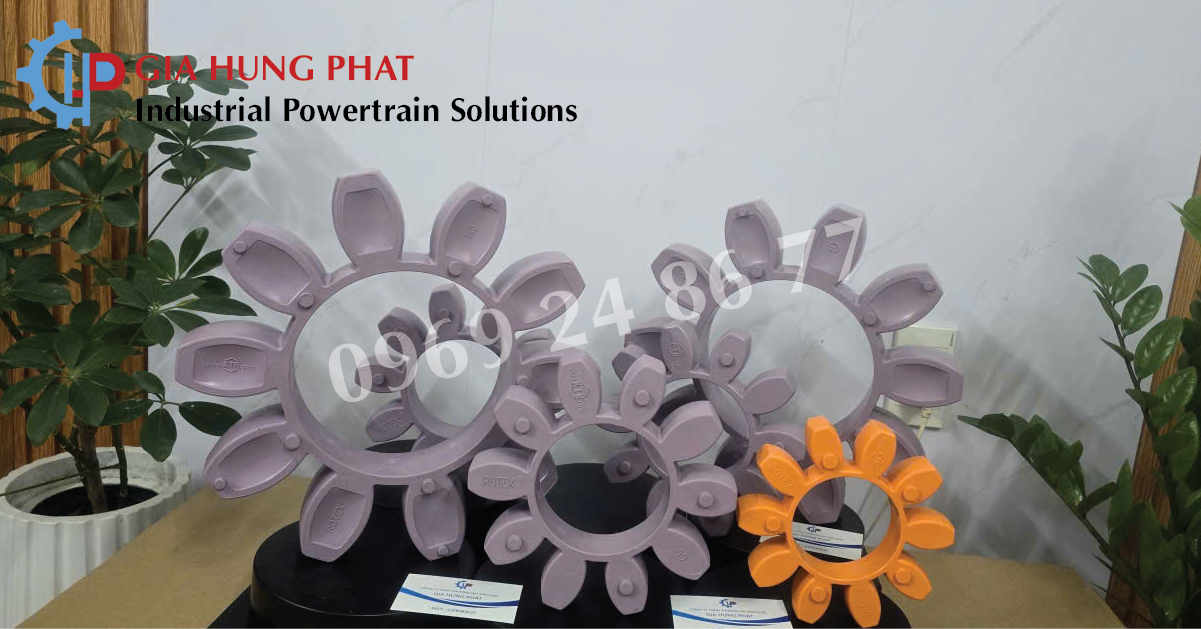

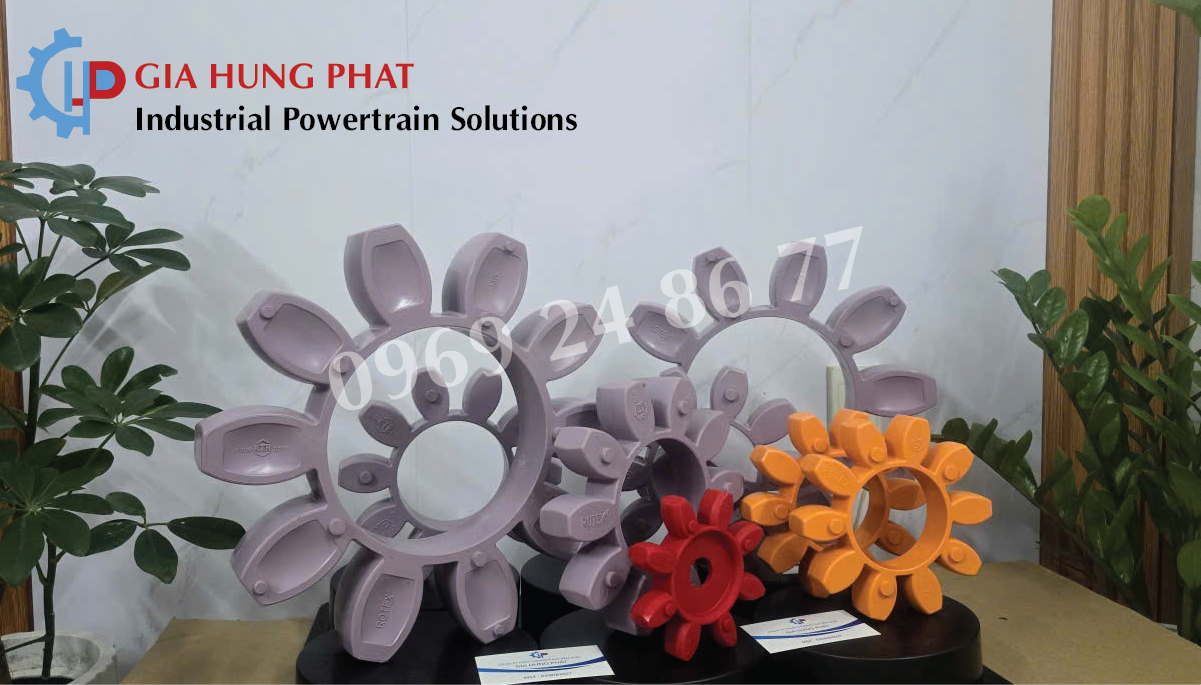

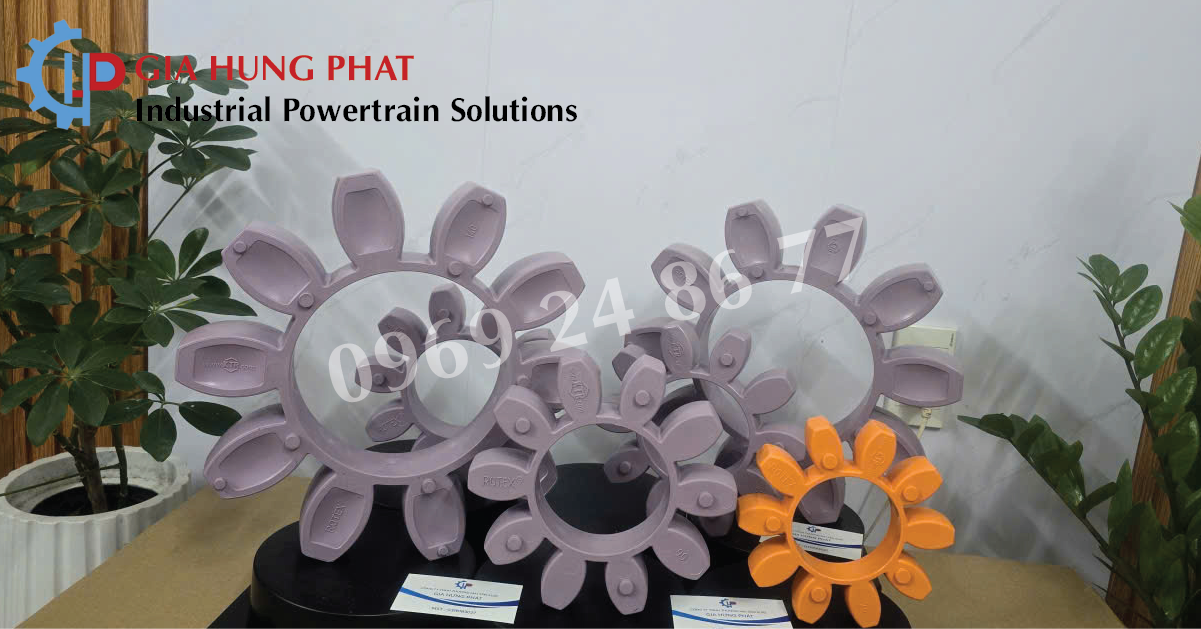

Vòng đệm KTR ROTEX (ROTEX Spider) là phần tử đàn hồi được lắp giữa hai hub của khớp nối ROTEX. Bộ phận này có nhiệm vụ:
- Truyền mô-men xoắn.
- Giảm rung và hấp thụ va đập.
- Bù sai lệch nhỏ giữa hai trục.
- Giảm tiếng ồn trong quá trình vận hành.
- Bảo vệ động cơ, hộp số và các thiết bị truyền động.
KTR sản xuất vòng đệm bằng vật liệu T-PUR® (Thermoplastic Polyurethane) có tuổi thọ cao, khả năng chịu nhiệt tốt hơn so với vật liệu polyurethane truyền thống.
Cấu tạo mã vòng đệm KTR ROTEX
Một mã đặt hàng của vòng đệm KTR ROTEX thường bao gồm các thông tin sau:
Ví dụ:
Ý nghĩa của từng phần:
1. ROTEX KTR
Rotex KTR là dòng khớp nối đàn hồi nổi tiếng của KTR sử dụng vòng đệm Spider.
2. Kích thước (Size)
Ví dụ:
- ROTEX 14
- ROTEX 19
- ROTEX 24
- ROTEX 28
- ROTEX 38
- ROTEX 42
- ROTEX 48
- ROTEX 55
- ROTEX 65
- ROTEX 75
- ROTEX 90
- ROTEX 100
- ROTEX 110
- ROTEX 125
- ROTEX 140
- ROTEX 160
- ROTEX 180
Con số này biểu thị kích thước của vòng đệm và phải phù hợp với hub của khớp nối.
3. Độ cứng (Hardness)
Sau kích thước sẽ là độ cứng của vòng đệm.
Ví dụ:
- Vòng đệm giảm chấn độ cứng 92 Sh-A
- Vòng đệm giảm chấn độ cứng 98 Sh-A
- Vòng đệm giảm chấn độ cứng 64 Sh-D
Độ cứng quyết định khả năng truyền mô-men và khả năng giảm rung của vòng đệm. KTR cung cấp nhiều cấp độ cứng để phù hợp với từng ứng dụng khác nhau.
4. Vật liệu T-PUR®
T-PUR® là vật liệu polyurethane cải tiến do KTR phát triển với các ưu điểm:
- Tuổi thọ cao hơn.
- Chịu nhiệt tốt hơn.
- Chống mài mòn hiệu quả.
- Duy trì đặc tính đàn hồi trong thời gian dài.
Ví dụ cách đọc mã sản phẩm
Ví dụ: ROTEX 42 Spider 92 Sh-A
Có nghĩa là:
- Dòng khớp nối: ROTEX
- Size: 42
- Độ cứng: 92 Shore A
- Phù hợp với khớp nối ROTEX Size 42
Ví dụ:
ROTEX 65 Spider 98 Sh-A
Có nghĩa là:
- Size 65
- Độ cứng 98 Shore A
- Truyền mô-men lớn hơn so với loại 92 Shore A cùng kích thước.

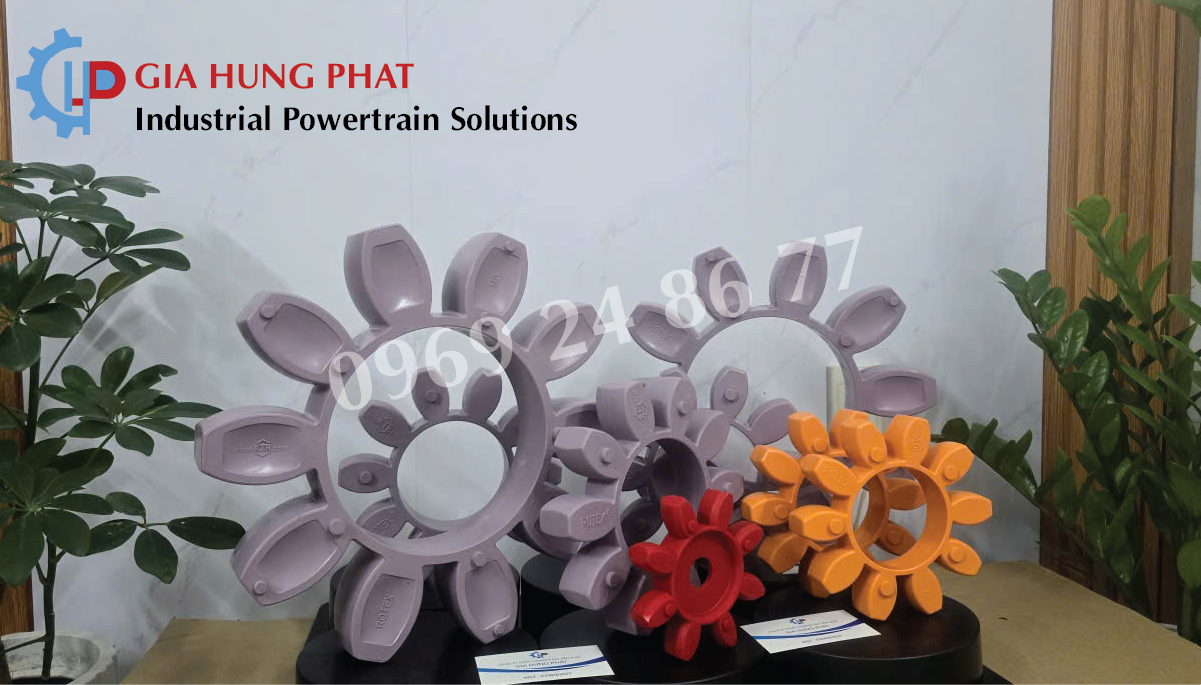

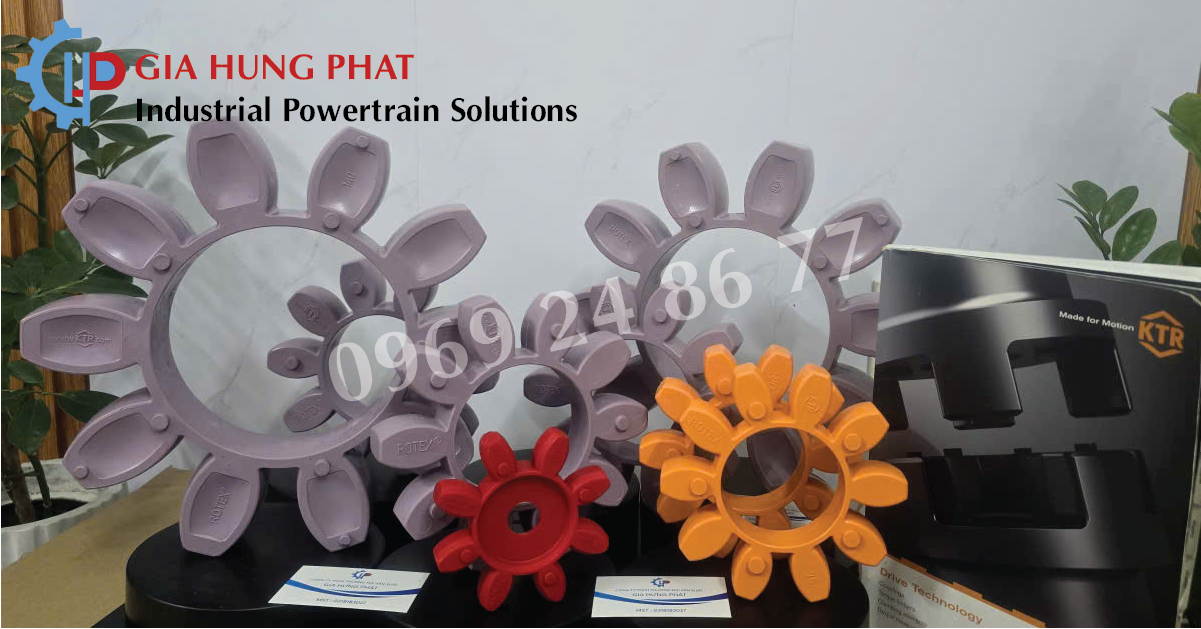

Ý nghĩa màu sắc của vòng đệm KTR ROTEX
Đối với dòng T-PUR® hiện nay, màu sắc giúp nhận biết nhanh độ cứng:
| Màu sắc | Độ cứng | Đặc điểm |
|---|---|---|
| Cam | 92 ShA | Giảm rung tốt |
| Tím (Lilac) | 98 ShA | Truyền mô-men cao |
| Xanh lá nhạt | 64 ShD | Chịu tải lớn |
| Đỏ (Sử dụng cho khớp nối Rotex GS) | 92 ShA | Giảm rung tốt |
Lưu ý rằng các phiên bản polyurethane cũ có thể sử dụng màu khác (vàng, đỏ, trắng), trong khi dòng T-PUR® mới đã được KTR cập nhật màu nhận diện.
Cách nhận biết vòng đệm KTR ROTEX chính hãng
Để tránh mua phải hàng không rõ nguồn gốc, bạn nên kiểm tra các đặc điểm sau:
- Có logo KTR trên bề mặt vòng đệm.
- Có chữ ROTEX và số kích thước (14, 24, 38, 65…).
- Mặt sau thường có ký hiệu vật liệu PUR hoặc T-PUR® cùng dấu nhận biết lô hoặc thời gian sản xuất.
- Màu sắc đúng theo quy chuẩn của KTR.
- Bề mặt hoàn thiện sắc nét, không có ba via hay bọt khí.
Vì sao cần đọc đúng mã vòng đệm KTR ROTEX?
Việc lựa chọn đúng mã mang lại nhiều lợi ích:
- Đảm bảo tương thích với khớp nối.
- Đạt đúng khả năng truyền mô-men thiết kế.
- Hạn chế rung động và sốc tải.
- Kéo dài tuổi thọ của động cơ và hộp giảm tốc.
- Giảm chi phí bảo trì và thời gian dừng máy.
Đọc thêm: 5 lỗi lắp đặt khiến vòng đệm KTR nhanh hỏng và cách phòng tránh
Gia Hưng Phát cung cấp vòng đệm KTR ROTEX chính hãng
Gia Hưng Phát là đơn vị cung cấp vòng đệm KTR ROTEX chính hãng với đầy đủ kích thước và độ cứng, đáp ứng nhu cầu của nhiều ngành công nghiệp như thép, xi măng, thực phẩm, hóa chất, xử lý nước, chế tạo máy và tự động hóa.
Gia Hưng Phát cung cấp:
- Vòng đệm KTR ROTEX chính hãng.
- Đầy đủ size từ ROTEX 14 đến ROTEX 180.
- Các độ cứng 92 ShA, 98 ShA, 64 ShD và 72 ShD.
- Tư vấn lựa chọn đúng theo mô-men xoắn và điều kiện vận hành.
- Giao hàng nhanh trên toàn quốc, hỗ trợ kỹ thuật và báo giá nhanh.
Nếu chưa xác định được mã vòng đệm cần thay thế, đội ngũ kỹ thuật của Gia Hưng Phát sẽ hỗ trợ kiểm tra kích thước, độ cứng và mã sản phẩm phù hợp để đảm bảo hệ thống truyền động hoạt động ổn định và bền bỉ.
Tham khảo thêm các loại: Vòng đệm giảm chấn
Câu hỏi thường gặp (FAQ)
1. Có thể thay vòng đệm khác độ cứng nhưng cùng kích thước không?
Có thể, tuy nhiên cần cân nhắc yêu cầu về mô-men xoắn và khả năng giảm rung của hệ thống. Không nên thay đổi độ cứng nếu chưa đánh giá điều kiện vận hành.
2. Mã ROTEX 65 có dùng cho ROTEX 42 được không?
Không. Mỗi size vòng đệm chỉ tương thích với hub cùng kích thước.
3. Màu sắc có phải là tiêu chí duy nhất để nhận biết?
Không. Cần kết hợp kiểm tra logo KTR, ký hiệu ROTEX, kích thước, vật liệu và mã sản phẩm để xác định đúng hàng chính hãng.
4. Khi nào nên thay vòng đệm KTR ROTEX?
Nên thay khi vòng đệm xuất hiện dấu hiệu nứt, lão hóa, biến dạng, mòn cánh hoặc sau thời gian dài làm việc trong môi trường tải nặng và nhiệt độ cao.
