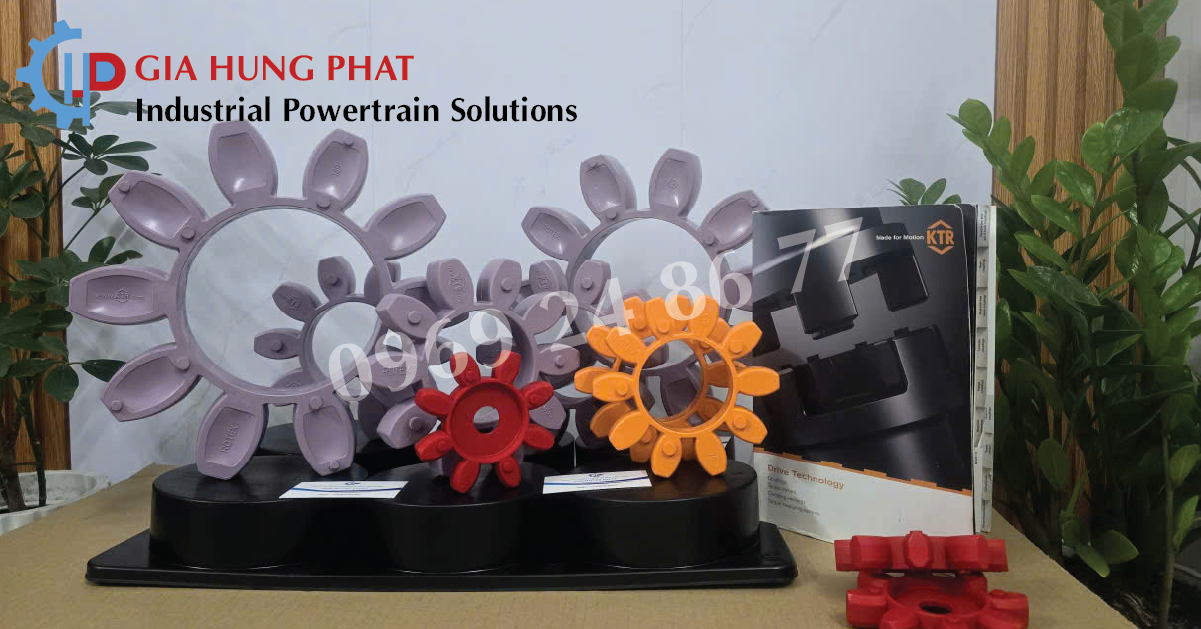

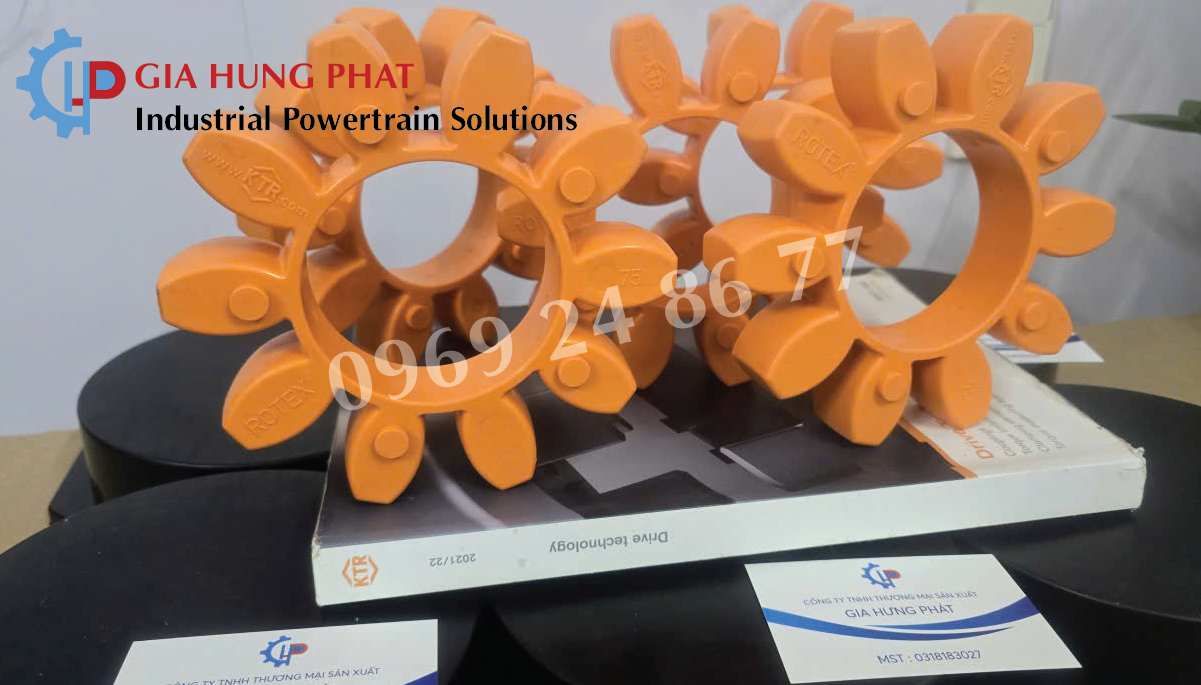

Vòng đệm KTR (ROTEX Spider) là bộ phận đàn hồi quan trọng trong khớp nối ROTEX, giúp truyền mô-men xoắn, giảm rung động và hấp thụ tải trọng va đập giữa động cơ và thiết bị truyền động. Tuy nhiên, dù sử dụng vòng đệm KTR chính hãng, nếu lắp đặt không đúng kỹ thuật thì tuổi thọ của sản phẩm vẫn có thể giảm đáng kể.
Thực tế cho thấy, phần lớn các trường hợp vòng đệm bị nứt, rách hoặc mòn bất thường đều xuất phát từ những lỗi trong quá trình lắp đặt. Bài viết dưới đây sẽ chỉ ra 5 lỗi phổ biến khiến vòng đệm KTR nhanh hỏng và cách khắc phục để hệ thống truyền động hoạt động bền bỉ hơn.
1. Căn chỉnh đồng tâm trục không đúng
Đây là nguyên nhân phổ biến nhất làm giảm tuổi thọ của vòng đệm KTR.
Khi trục động cơ và trục thiết bị không đồng tâm, vòng đệm sẽ phải chịu lực ép và lực kéo liên tục trong quá trình quay. Điều này khiến các cánh đàn hồi bị biến dạng, sinh nhiệt và mài mòn nhanh hơn bình thường.
Dấu hiệu nhận biết
- Vòng đệm mòn không đều.
- Xuất hiện vết nứt ở các cánh đàn hồi.
- Hệ thống rung mạnh khi vận hành.
- Phát ra tiếng kêu bất thường.
Cách khắc phục
- Kiểm tra độ đồng tâm bằng đồng hồ so hoặc thiết bị căn chỉnh laser.
- Đảm bảo sai lệch nằm trong giới hạn cho phép theo khuyến nghị của nhà sản xuất.
- Kiểm tra lại sau khi chạy thử để phát hiện sai lệch phát sinh.
2. Chọn sai độ cứng của vòng đệm KTR
Nhiều người chỉ quan tâm đến kích thước mà bỏ qua độ cứng (Shore) của vòng đệm.
Ví dụ:
- Vòng đệm 92 Shore A có độ đàn hồi cao, thích hợp cho hệ thống cần giảm rung.
- Vòng đệm 98 Shore A truyền mô-men lớn hơn.
- Vòng đệm 64 Shore D và 72 Shore D phù hợp với tải nặng.
Nếu sử dụng vòng đệm quá mềm cho hệ thống tải lớn, sản phẩm sẽ nhanh biến dạng và hư hỏng. Ngược lại, vòng đệm quá cứng trong ứng dụng cần giảm chấn sẽ làm tăng rung động và tải trọng lên các bộ phận khác.
Cách khắc phục
Lựa chọn đúng độ cứng dựa trên:
- Mô-men xoắn.
- Công suất động cơ.
- Tốc độ quay.
- Điều kiện làm việc.
- Khuyến nghị từ nhà sản xuất KTR.
3. Lắp sai khoảng cách giữa hai hub
Trong khớp nối ROTEX, khoảng cách giữa hai hub (Dimension E) được thiết kế để vòng đệm làm việc trong trạng thái tối ưu.
Nếu khoảng cách quá nhỏ:
- Vòng đệm bị ép chặt.
- Sinh nhiệt cao.
- Giảm khả năng đàn hồi.
Nếu khoảng cách quá lớn:
- Các cánh đàn hồi chịu lực va đập liên tục.
- Khớp nối phát sinh tiếng ồn.
- Vòng đệm nhanh bị rách hoặc gãy.
Cách khắc phục
- Lắp đặt theo đúng kích thước E trong catalogue KTR.
- Kiểm tra bằng thước căn hoặc dưỡng đo trước khi vận hành.
4. Không kiểm tra tình trạng hub trước khi lắp
Hub bị mòn, rỉ sét hoặc có ba via có thể làm hỏng vòng đệm KTR ngay từ khi lắp đặt.
Các cạnh sắc trên hub sẽ cắt hoặc làm trầy xước bề mặt vòng đệm, tạo điểm yếu khiến vật liệu nhanh nứt khi làm việc.
Cách khắc phục
Trước khi lắp đặt cần:
- Làm sạch bề mặt hub.
- Loại bỏ ba via.
- Kiểm tra răng hub có bị mòn hay biến dạng không.
- Thay hub nếu đã hư hỏng nghiêm trọng.
5. Tiếp tục sử dụng vòng đệm đã lão hóa
Một số doanh nghiệp chỉ thay vòng đệm khi sản phẩm bị gãy hoàn toàn. Thực tế, sau thời gian dài làm việc trong môi trường nhiệt độ cao, dầu mỡ hoặc hóa chất, vật liệu polyurethane sẽ bị lão hóa.
Khi đó vòng đệm:
- Mất tính đàn hồi.
- Xuất hiện các vết nứt nhỏ.
- Giảm khả năng truyền mô-men.
- Dễ gãy khi chịu tải đột ngột.
Cách khắc phục
Thực hiện kiểm tra định kỳ và thay mới khi phát hiện:
- Cánh đàn hồi bị nứt.
- Vòng đệm cứng bất thường.
- Bề mặt đổi màu hoặc có dấu hiệu lão hóa.
- Mòn quá mức hoặc biến dạng.
Đọc thêm: Khớp nối KCP (Korea Coupling) đổi tên thành khớp nối D’neo
Hậu quả khi lắp đặt sai vòng đệm KTR
Việc lắp đặt không đúng kỹ thuật có thể dẫn đến nhiều hệ lụy như:
- Giảm tuổi thọ của vòng đệm.
- Tăng rung động và tiếng ồn.
- Hư hỏng hub khớp nối.
- Làm mòn ổ bi động cơ.
- Gây quá tải cho hộp giảm tốc.
- Tăng chi phí bảo trì và thời gian dừng máy.
Chỉ một sai sót nhỏ trong quá trình lắp đặt cũng có thể ảnh hưởng đến toàn bộ hệ thống truyền động.
Mẹo giúp kéo dài tuổi thọ vòng đệm KTR
Để vòng đệm KTR hoạt động bền bỉ, bạn nên:
- Chọn đúng kích thước và độ cứng.
- Căn chỉnh đồng tâm trục chính xác.
- Tuân thủ khoảng cách lắp đặt theo catalogue.
- Kiểm tra hub trước khi lắp.
- Kiểm tra định kỳ tình trạng vòng đệm.
- Thay thế khi có dấu hiệu nứt hoặc lão hóa.
- Sử dụng sản phẩm chính hãng để đảm bảo chất lượng và độ bền.
Gia Hưng Phát cung cấp vòng đệm KTR chính hãng
Gia Hưng Phát là đơn vị chuyên cung cấp vòng đệm KTR chính hãng với đầy đủ kích thước và độ cứng, đáp ứng nhu cầu của nhiều ngành công nghiệp như thép, xi măng, thực phẩm, hóa chất, xử lý nước, khai khoáng và chế tạo máy.
Gia Hưng Phát cung cấp:
- Vòng đệm KTR ROTEX chính hãng.
- Đầy đủ size từ ROTEX 14 đến ROTEX 180.
- Các độ cứng 92 ShA, 98 ShA, 64 ShD và 72 ShD.
- Tư vấn lựa chọn theo mô-men xoắn và điều kiện vận hành.
- Hỗ trợ kỹ thuật, báo giá nhanh và giao hàng trên toàn quốc.
Đội ngũ kỹ thuật của Gia Hưng Phát sẵn sàng hỗ trợ khách hàng từ khâu lựa chọn sản phẩm đến hướng dẫn lắp đặt, giúp hệ thống truyền động vận hành ổn định, giảm chi phí bảo trì và kéo dài tuổi thọ thiết bị.
Tham khảo thêm các sản phẩm: Vòng đệm giảm chấn
Câu hỏi thường gặp (FAQ)
1. Bao lâu nên kiểm tra vòng đệm KTR?
Nên kiểm tra định kỳ sau mỗi 3–6 tháng hoặc theo chu kỳ bảo trì của hệ thống. Với môi trường tải nặng hoặc làm việc liên tục, nên rút ngắn thời gian kiểm tra.
2. Có thể tái sử dụng vòng đệm đã tháo ra không?
Không nên. Nếu vòng đệm đã có dấu hiệu biến dạng, lão hóa hoặc mòn, việc tái sử dụng có thể làm giảm độ an toàn và ảnh hưởng đến hiệu suất truyền động.
3. Vòng đệm KTR bị nứt có cần thay ngay không?
Có. Các vết nứt sẽ phát triển nhanh khi hệ thống hoạt động, có thể dẫn đến hỏng khớp nối và gây dừng máy ngoài kế hoạch.
4. Có cần thay cả hub khi thay vòng đệm không?
Không nhất thiết. Nếu hub còn trong tình trạng tốt, đúng kích thước và không bị mòn hoặc biến dạng, chỉ cần thay vòng đệm. Tuy nhiên, nếu hub đã hư hỏng, nên thay đồng thời để đảm bảo hiệu quả truyền động.
