Trong các hệ thống truyền động công nghiệp, vòng đệm khớp nối hay phần tử đàn hồi (spider) là bộ phận có vai trò quan trọng trong việc truyền mô-men, hấp thụ rung động và hạn chế va đập giữa hai trục. Tuy nhiên, một câu hỏi thường gặp là: Tại sao cùng sử dụng một chất liệu nhưng vòng đệm khớp nối lại có khả năng giảm chấn khác nhau?
Thực tế, khả năng giảm chấn của vòng đệm không chỉ phụ thuộc vào vật liệu như cao su hay polyurethane. Độ cứng, hình dạng, kích thước, cấu trúc phần tử đàn hồi, tải trọng, tốc độ quay và điều kiện làm việc đều ảnh hưởng đến hiệu quả thực tế. Gia Hưng Phát cung cấp vòng đệm khớp nối, phần tử đàn hồi và spider cao su/polyurethane phục vụ các loại khớp nối đàn hồi trong hệ thống truyền động công nghiệp.

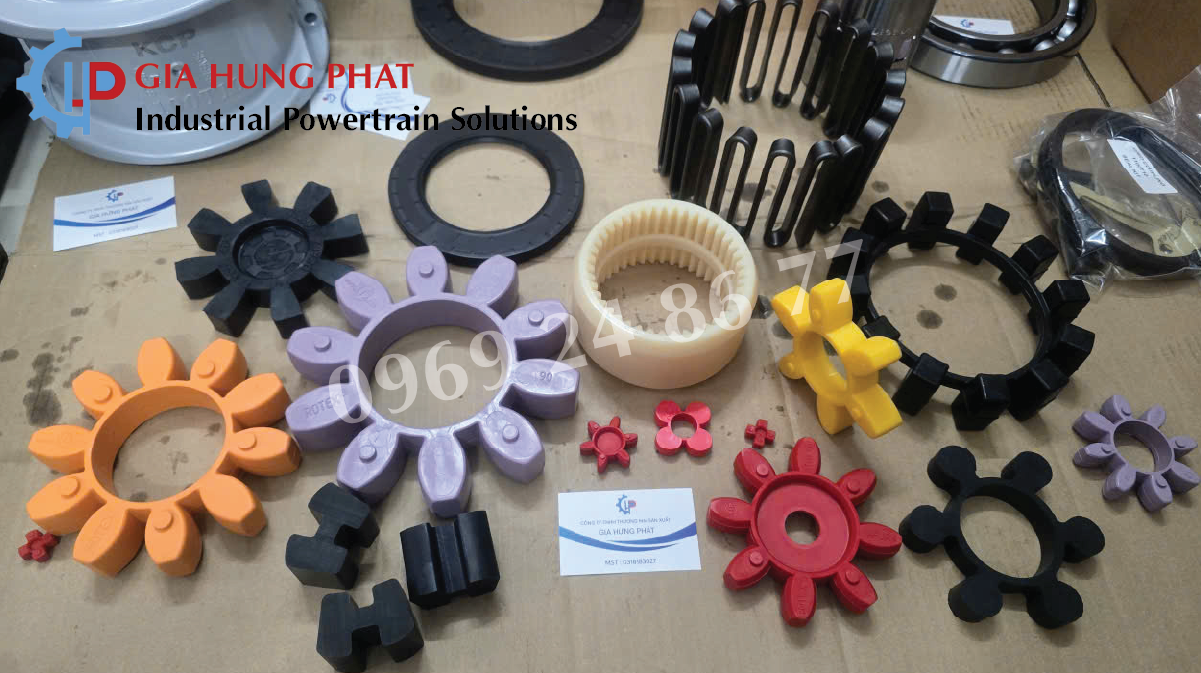

Vòng đệm khớp nối là gì?
Vòng đệm khớp nối là phần tử đàn hồi được đặt giữa hai nửa khớp nối. Trong nhiều thiết kế, bộ phận này còn được gọi là spider khớp nối, cao su nhện hoặc phần tử đàn hồi.
Khi động cơ truyền chuyển động đến máy công tác, vòng đệm nằm giữa hai nửa khớp nối sẽ chịu lực và biến dạng đàn hồi. Nhờ đó, phần tử này có thể:
- Truyền mô-men từ trục dẫn động sang trục bị dẫn động.
- Hấp thụ một phần rung động.
- Giảm va đập khi khởi động hoặc thay đổi tải.
- Hạn chế truyền dao động giữa động cơ và máy công tác.
- Bù một phần sai lệch góc, song song và dọc trục tùy thiết kế khớp nối.
- Bảo vệ các bộ phận truyền động khỏi tải trọng xung kích.
Vòng đệm khớp nối thường được sử dụng trong hệ thống động cơ – bơm, động cơ – hộp số, quạt công nghiệp, máy nén, máy khuấy và nhiều thiết bị truyền động khác.
Cùng chất liệu có giảm chấn giống nhau không?
Đây là một trong những hiểu lầm phổ biến khi lựa chọn phần tử đàn hồi cho khớp nối.
Hai vòng đệm cùng được làm từ cao su hoặc cùng là polyurethane nhưng có thể có khả năng truyền mô-men, hấp thụ rung và bù sai lệch khác nhau.
Nguyên nhân là vật liệu chỉ là một trong nhiều yếu tố quyết định đặc tính của phần tử đàn hồi.
Có thể hình dung đơn giản:
Cùng vật liệu → chưa chắc cùng độ cứng → chưa chắc cùng khả năng biến dạng → chưa chắc cùng khả năng giảm chấn.
Vì vậy, khi thay thế vòng đệm khớp nối, không nên chỉ dựa vào việc sản phẩm mới có cùng chất liệu với sản phẩm cũ.
Độ cứng của vòng đệm ảnh hưởng như thế nào?
Độ cứng là thông số rất quan trọng đối với phần tử đàn hồi.
Các loại vòng đệm có độ cứng khác nhau sẽ tạo ra phản ứng khác nhau khi chịu mô-men và tải động.
Vòng đệm mềm
Phần tử đàn hồi mềm thường có khả năng biến dạng lớn hơn. Điều này giúp hấp thụ nhiều dao động và va đập trong một số ứng dụng.
Tuy nhiên, nếu lựa chọn loại quá mềm so với mô-men truyền, vòng đệm có thể bị biến dạng lớn, làm tăng góc xoắn và ảnh hưởng đến độ ổn định của hệ thống.
Vòng đệm cứng
Vòng đệm cứng thường truyền mô-men trực tiếp hơn và hạn chế biến dạng.
Loại này phù hợp với những hệ thống cần độ cứng xoắn cao, nhưng khả năng hấp thụ một số dạng rung động có thể thấp hơn loại mềm.
Do đó, không phải vòng đệm càng mềm thì càng tốt. Độ cứng cần được lựa chọn theo công suất, mô-men, tốc độ quay và đặc tính tải của máy.

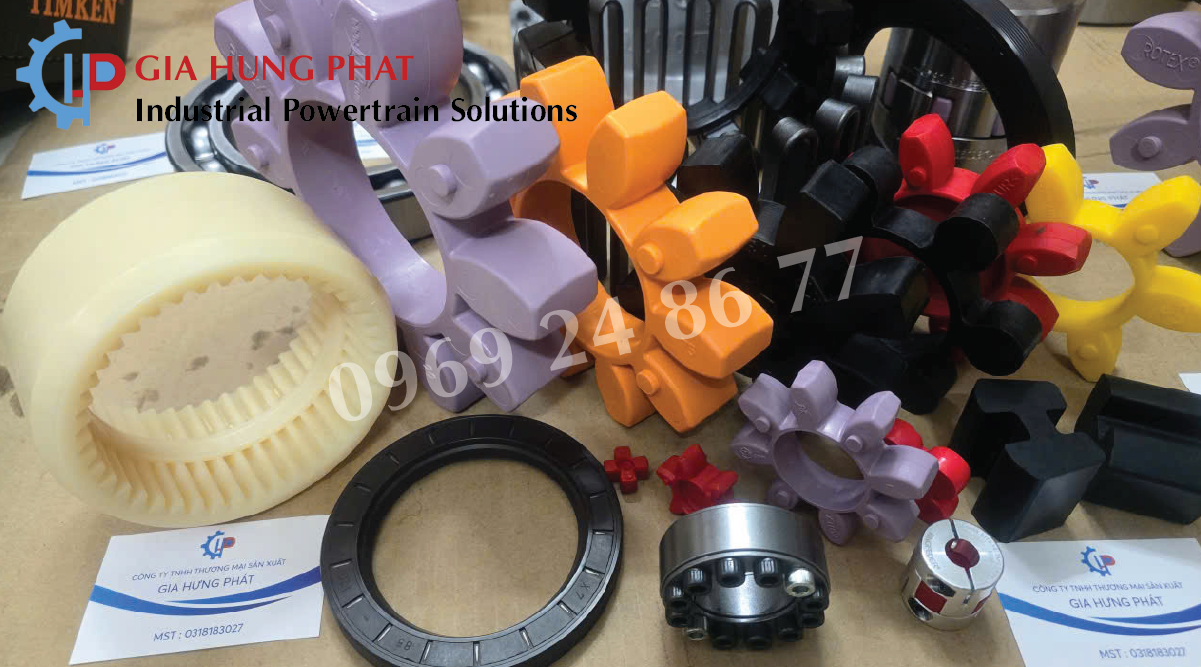

Hình dạng spider cũng ảnh hưởng đến khả năng giảm chấn
Hai phần tử đàn hồi cùng sử dụng một loại vật liệu nhưng có thiết kế hình học khác nhau sẽ có đặc tính làm việc khác nhau.
Đối với spider khớp nối, những yếu tố như:
- Số lượng cánh.
- Độ dày cánh.
- Chiều rộng phần tử đàn hồi.
- Kích thước ngoài.
- Hình dạng tiếp xúc với răng của hai nửa khớp nối.
- Độ cứng tổng thể của cấu trúc.
đều ảnh hưởng đến khả năng biến dạng và truyền mô-men.
Đây là lý do không nên lấy một vòng đệm có hình dáng gần giống để thay thế cho sản phẩm chính xác của khớp nối.
Đúng kích thước nhưng sai đặc tính đàn hồi vẫn có thể khiến khớp nối rung, nóng hoặc giảm tuổi thọ.
Vật liệu cao su và polyurethane có đặc tính khác nhau
Vòng đệm khớp nối trên thị trường có thể sử dụng nhiều loại vật liệu đàn hồi khác nhau.
Hai nhóm phổ biến là cao su đàn hồi và polyurethane (PU).
Tùy công thức vật liệu và thiết kế sản phẩm, chúng có thể có sự khác biệt về:
- Độ cứng.
- Khả năng hấp thụ rung.
- Khả năng chịu mài mòn.
- Khả năng chịu tải động.
- Khả năng chịu dầu.
- Khả năng chịu nhiệt.
- Tuổi thọ trong môi trường làm việc cụ thể.
Ngay cả khi hai sản phẩm đều được gọi là cao su, đặc tính thực tế vẫn có thể khác nhau đáng kể do công thức phối liệu và quy trình sản xuất.
Tải trọng ảnh hưởng trực tiếp đến khả năng giảm chấn
Một vòng đệm khớp nối không làm việc giống nhau ở mọi mức tải. Khi tải tăng, phần tử đàn hồi sẽ biến dạng nhiều hơn. Nếu tải trọng vượt quá khả năng thiết kế, vòng đệm có thể nhanh chóng bị xuống cấp.
Các hiện tượng có thể xuất hiện gồm:
- Biến dạng lớn.
- Tăng nhiệt.
- Mài mòn.
- Nứt hoặc rách phần tử đàn hồi.
- Rung động tăng.
- Giảm khả năng truyền mô-men ổn định.
Đặc biệt, những thiết bị có tải khởi động lớn hoặc tải thay đổi liên tục cần sử dụng vòng đệm có đặc tính phù hợp với tải động thay vì chỉ căn cứ vào công suất danh nghĩa của động cơ.
Tốc độ quay cũng làm thay đổi điều kiện làm việc
Tốc độ quay là thông số không thể bỏ qua khi lựa chọn vòng đệm khớp nối. Khi tốc độ tăng, phần tử đàn hồi phải làm việc với số chu kỳ biến dạng lớn hơn. Điều này có thể ảnh hưởng đến nhiệt độ, độ bền và khả năng duy trì đặc tính đàn hồi.
Đối với hệ thống tốc độ cao, cần đặc biệt chú ý:
- Tốc độ tối đa của khớp nối.
- Khả năng cân bằng của cụm khớp nối.
- Độ đồng tâm giữa hai trục.
- Nhiệt độ phát sinh.
- Độ bền của phần tử đàn hồi.
- Nguy cơ rung động và cộng hưởng.
Vì vậy, một loại vòng đệm có thể phù hợp với máy bơm tốc độ thấp nhưng chưa chắc phù hợp với một thiết bị quay tốc độ cao.
Sai lệch trục ảnh hưởng đến tuổi thọ vòng đệm
Một trong những nhiệm vụ quan trọng của khớp nối đàn hồi là cho phép bù một phần sai lệch giữa hai trục. Tuy nhiên, khả năng bù sai lệch có giới hạn.
Nếu hai trục bị lệch quá lớn, vòng đệm phải biến dạng liên tục với biên độ lớn. Điều này làm tăng ứng suất và nhiệt trong phần tử đàn hồi.
Kết quả có thể là:
- Vòng đệm nhanh mòn.
- Cao su bị nứt.
- Spider bị biến dạng.
- Khớp nối rung mạnh.
- Tuổi thọ vòng đệm giảm.
Do đó, khi vòng đệm thường xuyên hư hỏng, không nên chỉ thay sản phẩm mới mà cần kiểm tra độ đồng tâm và tình trạng lắp đặt của hai trục.
Nhiệt độ và môi trường làm việc cũng quyết định độ bền
Vòng đệm khớp nối thường làm việc trong môi trường công nghiệp có nhiệt độ, dầu mỡ và hóa chất khác nhau.
Các yếu tố này có thể làm thay đổi đặc tính vật liệu.
Ví dụ, nhiệt độ cao kéo dài có thể làm vật liệu đàn hồi bị lão hóa nhanh hơn. Dầu hoặc hóa chất không tương thích cũng có thể làm vật liệu trương nở, mềm hóa hoặc suy giảm cơ tính.
Do đó, khi lựa chọn vòng đệm, cần xác định:
- Nhiệt độ môi trường.
- Nhiệt độ tại vị trí khớp nối.
- Có dầu hoặc mỡ hay không.
- Có tiếp xúc hóa chất hay không.
- Mức độ bụi và độ ẩm.
- Thời gian vận hành mỗi ngày.
Vì sao vòng đệm mới nhưng khớp nối vẫn rung?
Nếu thay vòng đệm mới nhưng hệ thống vẫn rung, nguyên nhân có thể không nằm ở chất lượng vòng đệm. Một số nguyên nhân phổ biến gồm:
Lệch tâm trục
Hai trục không đồng tâm khiến vòng đệm phải làm việc liên tục ở trạng thái biến dạng.
Mất cân bằng
Rotor, khớp nối hoặc chi tiết quay mất cân bằng có thể tạo ra rung động ở tốc độ quay nhất định.
Chọn sai độ cứng
Vòng đệm quá mềm hoặc quá cứng so với đặc tính truyền động có thể làm thay đổi phản ứng động của hệ thống.
Tải trọng không phù hợp
Tải thực tế cao hơn đáng kể so với điều kiện thiết kế khiến vòng đệm nhanh xuống cấp.
Lắp đặt không đúng
Siết bu lông không đúng, khoảng cách trục không phù hợp hoặc lắp sai vị trí cũng có thể làm giảm tuổi thọ phần tử đàn hồi.
Vì vậy, khi xảy ra rung động bất thường, cần kiểm tra cả vòng đệm và toàn bộ hệ thống truyền động.
Cách chọn vòng đệm khớp nối phù hợp
Để lựa chọn chính xác, khách hàng nên cung cấp các thông tin sau:
| Thông số | Mục đích |
|---|---|
| Model khớp nối | Xác định loại vòng đệm tương thích |
| Công suất động cơ | Đánh giá yêu cầu truyền động |
| Tốc độ vòng/phút | Kiểm tra điều kiện làm việc |
| Mô-men truyền | Xác định khả năng chịu tải |
| Kích thước trục | Đối chiếu với khớp nối |
| Môi trường làm việc | Chọn vật liệu phù hợp |
| Nhiệt độ | Đánh giá độ bền vật liệu |
| Sai lệch trục | Xác định khả năng bù lệch |
Nếu có thể, nên cung cấp hình ảnh vòng đệm cũ, mã sản phẩm hoặc kích thước thực tế để quá trình xác định sản phẩm thay thế chính xác hơn.
Đọc thêm: Cách tính độ cứng vòng đệm giảm chấn theo tải trọng thực tế

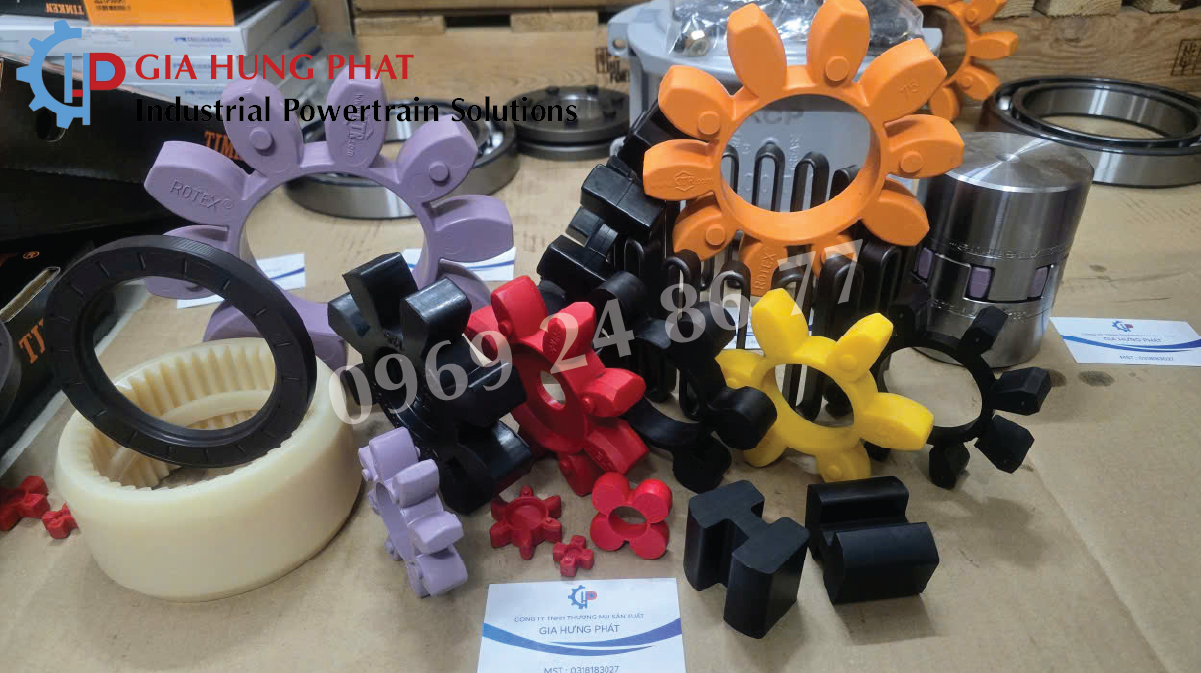

Gia Hưng Phát cung cấp vòng đệm khớp nối, spider cao su và PU
Gia Hưng Phát cung cấp vòng đệm khớp nối và phần tử đàn hồi phục vụ các hệ thống truyền động công nghiệp.
Sản phẩm được sử dụng trong nhiều ứng dụng như:
- Động cơ điện – máy bơm.
- Động cơ – hộp số.
- Động cơ – quạt công nghiệp.
- Máy nén khí.
- Máy khuấy.
- Thiết bị truyền động công nghiệp.
- Các hệ thống sử dụng khớp nối đàn hồi.
Gia Hưng Phát có thể hỗ trợ khách hàng xác định đúng loại vòng đệm theo model khớp nối, kích thước, độ cứng và điều kiện vận hành, hạn chế tình trạng mua sai kích thước hoặc sử dụng phần tử đàn hồi không phù hợp.
Nếu vòng đệm cũ đã bị nứt, chai cứng, mòn, biến dạng hoặc khớp nối xuất hiện rung động bất thường, khách hàng nên kiểm tra nguyên nhân trước khi thay thế.
Thông tin liên hệ Gia Hưng Phát:
Hotline: 0969 24 86 77
Khách hàng có thể gửi model khớp nối, hình ảnh spider/vòng đệm hoặc kích thước thực tế để Gia Hưng Phát hỗ trợ xác định sản phẩm phù hợp.
Cùng một chất liệu nhưng vòng đệm khớp nối có thể có khả năng giảm chấn hoàn toàn khác nhau. Nguyên nhân không chỉ nằm ở vật liệu mà còn phụ thuộc vào độ cứng, hình dạng, cấu trúc, tải trọng, tốc độ quay, nhiệt độ và điều kiện lắp đặt.
Đối với hệ thống truyền động công nghiệp, lựa chọn đúng vòng đệm khớp nối/spider đàn hồi giúp truyền mô-men ổn định, hấp thụ rung động và giảm tác động của tải xung kích lên các bộ phận liên quan.
Gia Hưng Phát cung cấp vòng đệm khớp nối và phần tử đàn hồi phục vụ nhiều loại khớp nối công nghiệp. Khách hàng có thể cung cấp model, hình ảnh hoặc kích thước sản phẩm đang sử dụng để được tư vấn loại phù hợp.
