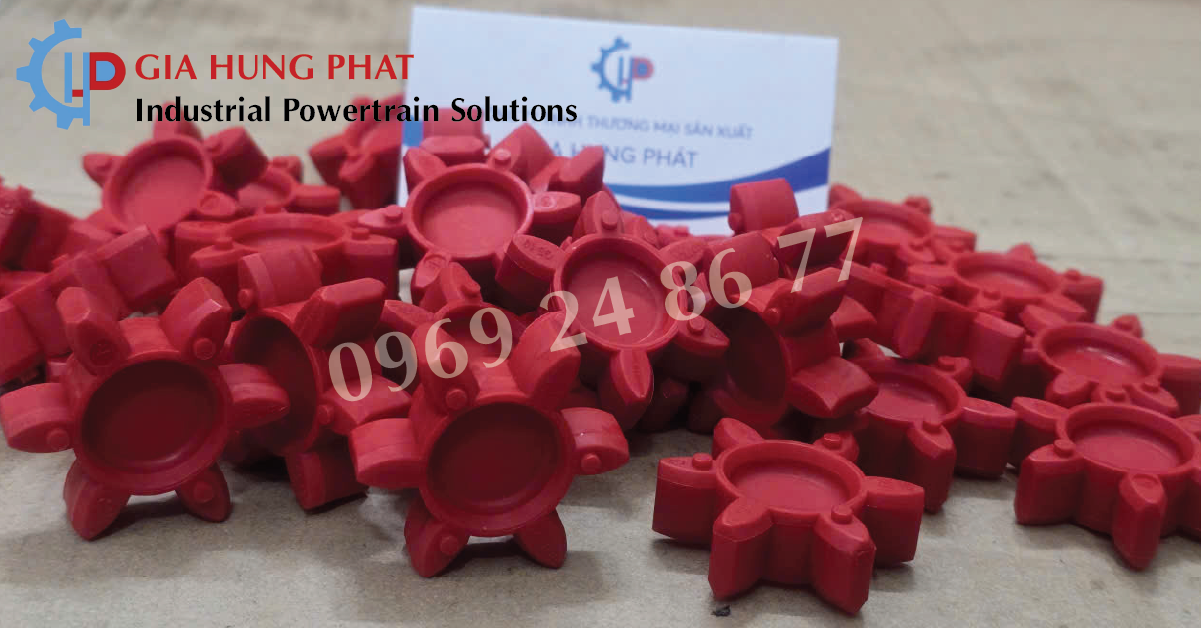

Vòng đệm giảm chấn là bộ phận đàn hồi có vai trò hấp thụ rung động, giảm va đập và hạn chế truyền dao động giữa các chi tiết máy. Trong các bộ truyền động sử dụng khớp nối đàn hồi, việc lựa chọn độ cứng vòng đệm giảm chấn phù hợp với tải trọng thực tế có ảnh hưởng trực tiếp đến khả năng làm việc ổn định, tuổi thọ khớp nối và thiết bị. Nếu vòng đệm quá mềm, hệ thống có thể bị biến dạng lớn, làm giảm khả năng truyền mô-men. Ngược lại, vòng đệm quá cứng có thể làm giảm khả năng hấp thụ rung động và tăng tải tác động lên trục, ổ bi hoặc các thiết bị liên kết.
Vậy cách tính độ cứng vòng đệm giảm chấn theo tải trọng thực tế như thế nào? Hãy cùng tìm hiểu qua các thông số và công thức dưới đây.
Độ cứng vòng đệm giảm chấn là gì?
Độ cứng của vòng đệm giảm chấn thể hiện khả năng chống lại biến dạng khi chịu tải. Về cơ bản, có thể hiểu đơn giản rằng:
Độ cứng càng cao → vòng đệm càng khó biến dạng.
Độ cứng càng thấp → vòng đệm biến dạng nhiều hơn và khả năng hấp thụ dao động thường cao hơn.
Đối với vòng đệm đàn hồi sử dụng trong khớp nối, độ cứng không chỉ phụ thuộc vào vật liệu mà còn liên quan đến hình dạng, kích thước, kết cấu và điều kiện tải thực tế.
Một số vật liệu đàn hồi thường được sử dụng có thể có đặc tính khác nhau về độ cứng, khả năng chịu tải, khả năng chống dầu, chống nhiệt và độ bền mỏi.
Những thông số cần xác định trước khi tính toán
Để lựa chọn độ cứng vòng đệm giảm chấn phù hợp, cần xác định các thông số làm việc thực tế của hệ thống.
Tải trọng hoặc mô-men truyền động
Đây là thông số quan trọng nhất. Đối với khớp nối truyền động quay, mô-men xoắn thực tế thường được sử dụng làm cơ sở để đánh giá khả năng chịu tải của vòng đệm.
Có thể xác định mô-men từ công suất và tốc độ quay theo công thức:
T = 9550 × P / n
Trong đó:
-
T: mô-men xoắn, đơn vị Nm.
-
P: công suất động cơ, đơn vị kW.
-
n: tốc độ quay, đơn vị vòng/phút (rpm).
Ví dụ, động cơ có công suất 15 kW và tốc độ 1.500 rpm:
T = 9550 × 15 / 1500 = 95,5 Nm
Đây là mô-men danh nghĩa. Khi lựa chọn vòng đệm, không nên chỉ lấy đúng giá trị này mà cần xem xét thêm hệ số tải, tải khởi động, tải va đập và điều kiện vận hành.
Tính mô-men làm việc thực tế
Trong thực tế, tải của máy thường không hoàn toàn ổn định. Máy có thể khởi động, dừng, đảo chiều hoặc phát sinh tải va đập.
Do đó, mô-men tính toán có thể được xác định theo:
Tt = T × K
Trong đó:
-
Tt: mô-men tính toán.
-
T: mô-men danh nghĩa.
-
K: hệ số tải hoặc hệ số làm việc.
Giá trị hệ số K cần được xác định dựa trên đặc tính của máy dẫn động và máy công tác. Hệ thống có tải ổn định sẽ có yêu cầu khác với máy nghiền, máy ép, băng tải tải nặng hoặc các ứng dụng thường xuyên xảy ra va đập.
Ví dụ:
Động cơ có:
-
Công suất: 15 kW
-
Tốc độ: 1.500 rpm
-
Mô-men danh nghĩa: 95,5 Nm
-
Hệ số tải giả định: 1,5
Khi đó:
Tt = 95,5 × 1,5 = 143,25 Nm
Giá trị 143,25 Nm có thể được sử dụng làm một trong những cơ sở để kiểm tra khả năng chịu tải của khớp nối và vòng đệm đàn hồi.
Tính độ cứng theo quan hệ giữa mô-men và góc xoắn
Đối với hệ thống đàn hồi chịu mô-men xoắn, độ cứng xoắn có thể được biểu diễn theo quan hệ:
Kt = T / θ
Trong đó:
-
Kt: độ cứng xoắn.
-
T: mô-men xoắn.
-
θ: góc xoắn hoặc góc biến dạng tương ứng.
Nếu sử dụng góc xoắn tính bằng radian, đơn vị của độ cứng thường là Nm/rad.
Ví dụ, nếu vòng đệm chịu mô-men 100 Nm và gây ra góc biến dạng 2°:
Đổi sang radian:
θ = 2 × π / 180 ≈ 0,0349 rad
Khi đó:
Kt = 100 / 0,0349 ≈ 2.865 Nm/rad
Tuy nhiên, đây là cách biểu diễn lý thuyết. Với vòng đệm đàn hồi thực tế, đặc tính biến dạng có thể không hoàn toàn tuyến tính. Vì vậy, không nên chỉ dựa vào một phép tính đơn giản để lựa chọn cấp độ cứng.
Vì sao không nên chọn vòng đệm chỉ dựa vào tải trọng?
Một sai lầm phổ biến là chỉ lấy mô-men của động cơ để lựa chọn vòng đệm.
Trên thực tế, cần xem xét đồng thời:
-
Công suất động cơ.
-
Tốc độ quay.
-
Mô-men danh nghĩa.
-
Mô-men khởi động.
-
Tải va đập.
-
Số lần khởi động/dừng.
-
Nhiệt độ làm việc.
-
Môi trường dầu, hóa chất hoặc bụi.
-
Sai lệch đồng tâm và sai lệch góc của trục.
-
Độ cứng mong muốn của hệ thống.
-
Yêu cầu về giảm rung và giảm tiếng ồn.
-
Không gian lắp đặt và kích thước khớp nối.
Hai hệ thống có cùng công suất động cơ nhưng chế độ tải khác nhau có thể cần lựa chọn vòng đệm có độ cứng khác nhau.
Vòng đệm mềm và vòng đệm cứng khác nhau như thế nào?
Vòng đệm có độ cứng thấp
Vòng đệm mềm có khả năng biến dạng đàn hồi lớn hơn, thường phù hợp với những hệ thống cần ưu tiên khả năng hấp thụ rung động và va đập.
Ưu điểm thường thấy:
-
Hấp thụ dao động tốt.
-
Giảm truyền rung giữa hai trục.
-
Hỗ trợ giảm tiếng ồn.
-
Phù hợp với một số hệ thống có tải dao động.
Tuy nhiên, nếu lựa chọn quá mềm so với tải thực tế, biến dạng có thể lớn và ảnh hưởng đến khả năng truyền mô-men cũng như độ ổn định của hệ thống.
Vòng đệm có độ cứng cao
Vòng đệm cứng có khả năng truyền mô-men với biến dạng nhỏ hơn.
Có thể phù hợp với những hệ thống yêu cầu:
-
Khả năng truyền mô-men cao.
-
Độ biến dạng thấp.
-
Độ ổn định khi vận hành.
-
Khả năng đáp ứng nhanh hơn với thay đổi tải.
Tuy nhiên, độ cứng cao cũng đồng nghĩa với khả năng hấp thụ một số dạng dao động thấp hơn so với loại mềm.
Do đó, mục tiêu không phải là chọn vòng đệm “cứng nhất” mà là chọn độ cứng phù hợp với tải và đặc tính của máy.
Quy trình lựa chọn độ cứng vòng đệm giảm chấn theo tải thực tế
Có thể áp dụng quy trình cơ bản sau:
Bước 1: Xác định công suất và tốc độ
Thu thập thông số trên động cơ hoặc máy dẫn động.
Bước 2: Tính mô-men danh nghĩa
Sử dụng:
T = 9550 × P / n
Bước 3: Xác định hệ số tải
Đánh giá điều kiện làm việc để xác định tải ổn định, tải dao động hay tải va đập.
Bước 4: Tính mô-men thiết kế
Tt = T × K
Bước 5: Xác định yêu cầu giảm chấn
Nếu hệ thống thường xuyên rung động hoặc có tải va đập, cần ưu tiên khả năng hấp thụ dao động. Nếu yêu cầu truyền động chính xác và độ biến dạng thấp, cần cân nhắc cấp độ cứng phù hợp.
Bước 6: Đối chiếu với thông số của nhà sản xuất
Sau khi có mô-men và điều kiện làm việc, cần đối chiếu với bảng thông số kỹ thuật của loại vòng đệm và khớp nối cụ thể.
Đây là bước quan trọng vì độ cứng thực tế của vòng đệm khớp nối phụ thuộc vào thiết kế và vật liệu của từng nhà sản xuất.
Những yếu tố ảnh hưởng đến độ cứng vòng đệm khi vận hành
Độ cứng của vật liệu đàn hồi không phải lúc nào cũng cố định trong mọi điều kiện.
Nhiệt độ
Nhiệt độ cao có thể làm thay đổi tính chất đàn hồi của vật liệu. Vì vậy, cần kiểm tra phạm vi nhiệt độ làm việc cho phép của vòng đệm.
Tần suất làm việc
Hệ thống hoạt động liên tục với số chu kỳ lớn có yêu cầu khác với thiết bị chỉ vận hành trong thời gian ngắn.
Tải va đập
Máy có tải thay đổi nhanh hoặc thường xuyên khởi động/dừng cần được tính toán kỹ hơn so với hệ thống tải ổn định.
Môi trường làm việc
Dầu, hóa chất, độ ẩm và các điều kiện môi trường khác có thể ảnh hưởng đến tuổi thọ vật liệu đàn hồi.
Lưu ý khi tính toán vòng đệm giảm chấn ROTEX KTR

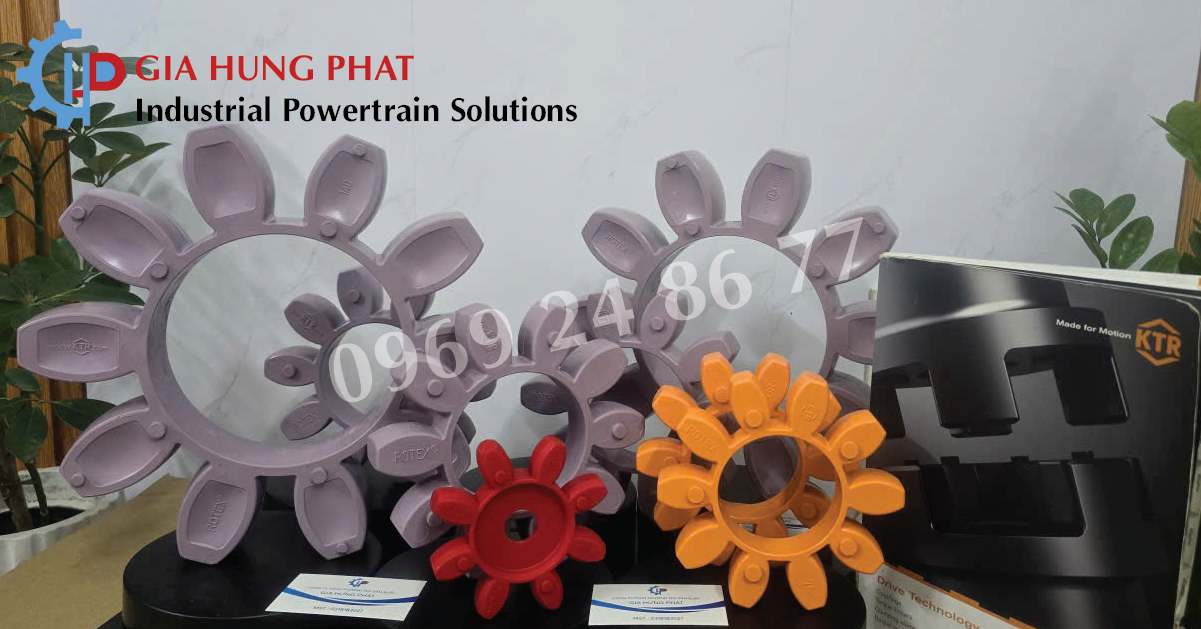

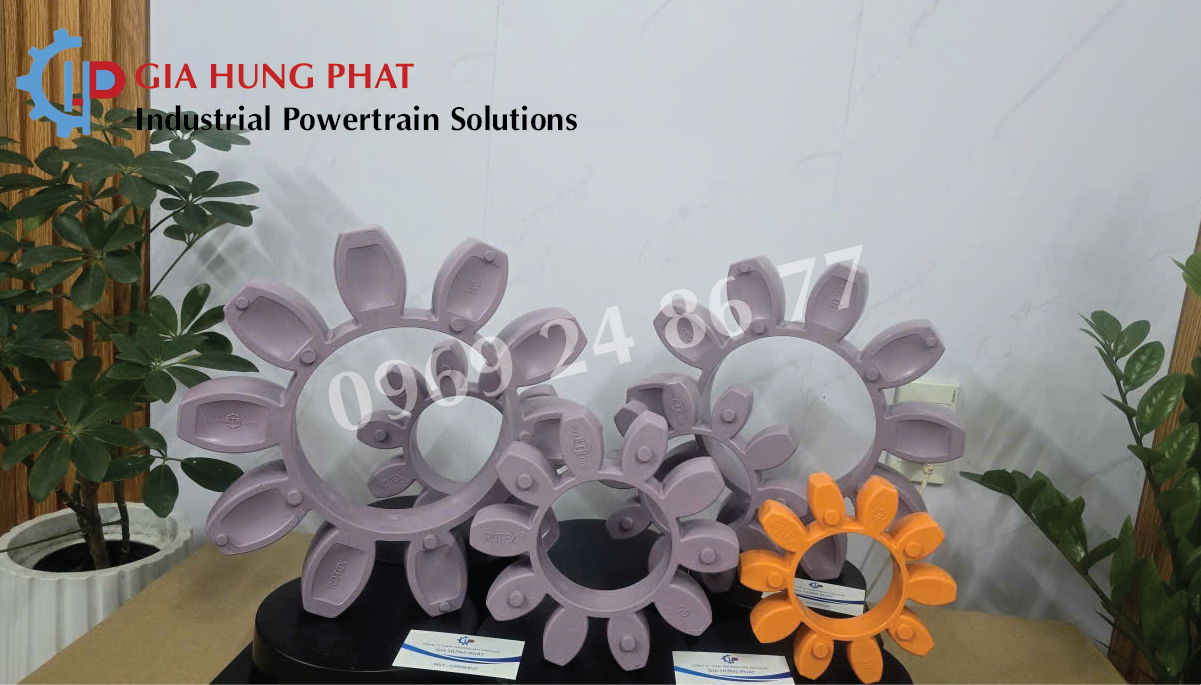

Đối với vòng đệm giảm chấn ROTEX KTR, việc lựa chọn không nên chỉ dựa vào đường kính hoặc kích thước vòng đệm. Cần xem xét đồng thời loại khớp nối ROTEX, kích thước, tốc độ quay, mô-men truyền động và cấp độ cứng của phần tử đàn hồi.
Mỗi cấp độ cứng của phần tử đàn hồi sẽ tạo ra đặc tính truyền mô-men và giảm chấn khác nhau. Vì vậy, khi thay thế vòng đệm, nên đối chiếu đúng mã, kích thước và độ cứng theo tài liệu kỹ thuật của KTR.
Đặc biệt, nếu hệ thống đang vận hành ổn định với một cấp độ cứng nhất định, việc tự ý thay sang loại mềm hơn hoặc cứng hơn có thể làm thay đổi đặc tính động của toàn bộ hệ thống.
Đọc thêm: Ảnh hưởng của nhiệt độ đến tuổi thọ vòng đệm Rotex GS KTR
Gia Hưng Phát cung cấp vòng đệm giảm chấn ROTEX KTR theo độ cứng
Gia Hưng Phát cung cấp vòng đệm giảm chấn ROTEX KTR với nhiều lựa chọn về kích thước và cấp độ cứng, phục vụ các hệ thống truyền động công nghiệp.
Việc lựa chọn vòng đệm có thể được tư vấn dựa trên các thông số thực tế như:
-
Công suất động cơ.
-
Tốc độ vòng quay.
-
Mô-men truyền động.
-
Loại máy công tác.
-
Điều kiện tải.
-
Mức độ rung và va đập.
-
Nhiệt độ môi trường.
-
Yêu cầu về độ cứng và khả năng giảm chấn.
Thay vì lựa chọn vòng đệm chỉ dựa trên kích thước, Gia Hưng Phát có thể hỗ trợ đối chiếu độ cứng vòng đệm ROTEX KTR theo tải trọng thực tế, giúp khách hàng lựa chọn đúng loại phù hợp với hệ thống. Nếu bạn đang cần thay thế vòng đệm ROTEX KTR, hãy cung cấp công suất motor (kW), tốc độ (rpm), mô-men hoặc loại máy đang sử dụng. Đây là những thông tin quan trọng để xác định loại vòng đệm và độ cứng phù hợp.
