Đệm cao su giảm chấn N-EUPEX DS Flender

Đệm cao su giảm chấn N‑EUPEX DS của Flender đóng vai trò quan trọng trong việc giảm chấn, bù lệch trục và bảo vệ thiết bị khỏi quá tải. Hiểu được nhu cầu này, Gia Hưng Phát tự hào là nhà phân phối chính thức vòng đệm cao su giảm chấn Flender N‑EUPEX DS, cung cấp đa dạng kích thước, đảm bảo chất lượng chính hãng và giải pháp tối ưu cho mọi hệ thống truyền động. Với sản phẩm từ Gia Hưng Phát, khách hàng có thể yên tâm về hiệu suất, độ bền và an toàn trong quá trình vận hành.

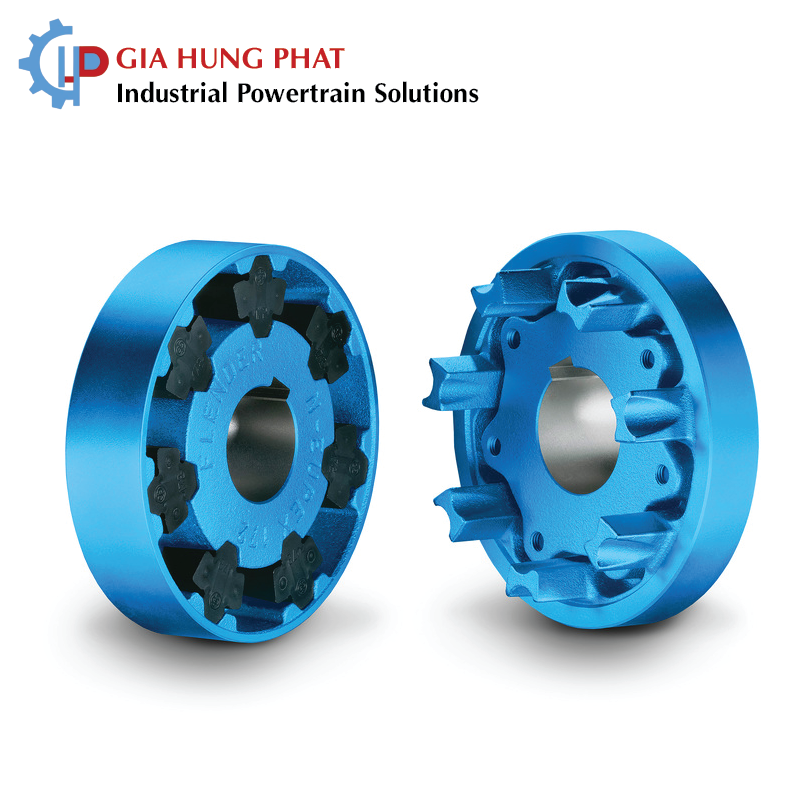

Giới thiệu khớp nối Flender N‑EUPEX DS

Dòng Flender N‑EUPEX DS là kiểu khớp nối pin (pin coupling) đàn hồi được thiết kế để bù lệch trục, giảm chấn và chịu tải trong hệ truyền động công nghiệp. Điểm nổi bật là:

Mô‑men danh định (Tₖₙ) từ 60 Nm đến 21.200 Nm, gồm 19 kích cỡ.

Phạm vi nhiệt độ làm việc: từ −50 °C tới +100 °C.

Thiết kế không có thiết bị “fail‑safe”: nếu bộ phận elastomer bị hỏng hoặc mòn quá mức, khớp nối sẽ ngắt truyền tải (input và output tách) thay vì tiếp tục truyền tảii.

Hợp chuẩn ATEX cho môi trường có nguy cơ cháy nổ.

Với vai trò là “linh kiện đàn hồi giảm chấn”, phần vòng đệm cao su (elastomer element) của khớp nối N‑EUPEX DS là thành phần quan trọng — chịu lực nén, lệch trục, va đập và giúp bảo vệ toàn bộ hệ truyền động.

Cấu tạo & đặc tính đệm cao su giảm chấn N‑EUPEX DS

Cấu tạo tổng quan

Khớp nối gồm hai hub dẫn động (input và output) gắn trên hai trục.

Giữa hai hub là các chân pin (metal pins) và elastomer flexibles (Vòng đệm cao su giảm chấn N-EUPEX DS) dùng để truyền mô‑men và đồng thời bù lệch.

Khi elastomer bị quá tải hoặc mòn tới mức không còn đảm bảo, thiết kế DS cho phép hub kim loại quay tự do với nhau mà không tiếp xúc và truyền tải bị ngắt.

Đặc tính elastomer và vật liệu

Theo tài liệu kỹ thuật, Vòng đệm cao su giảm chấn N-EUPEX DS có các đặc điểm sau:

Chất liệu chuẩn là NBR với độ cứng khoảng 90 Shore A.

Màu và nhận diện: “Flexible black” (đen) với các mã vạch nhận diện khác biệt tùy loại.

Nhiệt độ làm việc chuẩn: từ −30 °C tới +80 °C với loại NBR 90 Shore A.

Vật liệu giữ nguyên cấu trúc trong môi trường công nghiệp; với các tùy chọn đặc biệt có thể cho nhiệt độ tới +100 °C.

Khả năng chịu dao động, va đập và bù lệch trục tốt — đặc biệt phần elastomer của DS bị chịu cả lực nén và bẻ (compression + bending) thay vì chỉ nén như loại tiêu chuẩn N‑EUPEX.

Điểm khác biệt so với dòng tiêu chuẩn

Dòng N‑EUPEX chuẩn: elastomer bị hỏng → hub kim loại tiếp xúc và vẫn truyền mô‑men (emergency mode) để tiếp tục vận hành.

Dòng N‑EUPEX DS: elastomer bị hỏng → khớp ngắt truyền tải hoàn toàn. Điều này được gọi là “overload shedding, non‑fail‑safe”.

Vì vậy, DS phù hợp với các máy móc mà nếu khớp nối tiếp tục truyền khi elastomer hỏng sẽ gây hậu quả nghiêm trọng — trong trường hợp này việc ngắt kết nối là mong muốn hơn.

Tham khảo thêm các loại: Vòng đệm cao su giảm chấn Flender

Tham khảo thêm các loại: Vòng đệm giảm chấn

Ứng dụng và lợi ích khi sử dụng

Ứng dụng đệm cao su giảm chấn N-EUPEX DS

Đệm cao su giảm chấn N-EUPEX DS thường được sử dụng trong các ứng dụng có yêu cầu cao về độ tin cậy và có nguy cơ quá tải hoặc dao động lớn:

Ngành khai thác mỏ, xi măng: băng tải, máy nghiền.

Dầu – khí: máy bơm, máy nén, quạt lớn.

Sản xuất điện, xử lý nước & nước thải: máy sục khí, quạt, thiết bị phụ tải.Hóa chất, dược phẩm, thực phẩm: máy khuấy, máy trộn, thiết bị mà việc mất mô‑men đột ngột khi khớp nối hỏng là chấp nhận được hơn việc tiếp tục truyền gây hỏng nặng.

Lợi ích cụ thể

Bù lệch và giảm chấn: Vòng đệm cao su giảm chấn N-EUPEX DS giúp giảm các sai lệch trục, lệch góc, lệch tâm và giảm dao động xoắn đến các chi tiết truyền động.

Ngắt bảo vệ khi hỏng: Với DS, khi elastomer hết hiệu năng, khớp sẽ ngắt – giúp bảo vệ tải, hộp số, trục khỏi bị hỏng lớn.

Tuổi thọ cao, bảo trì dễ: Khi vận hành đúng điều kiện và thay phần elastomer khi cần, toàn bộ hệ thống sẽ vận hành ổn định lâu dài.

Chứng nhận ATEX: Phù hợp với môi trường có nguy cơ cháy nổ – rất quan trọng trong dầu khí, hóa chất.

Tính linh hoạt và sẵn hàng: Nhiều size và kiểu có sẵn, dễ thay thế.

Hướng dẫn lựa chọn và thay thế vòng đệm cao su

Khi nào chọn N‑EUPEX DS?

Hệ thống có thể ngưng tải hoặc ngắt kết nối khi khớp nối bị lỗi elastomer.

Có nguy cơ tải quá lớn, va đập mạnh hoặc dao động xoắn cao.

Muốn kiểu khớp nối “ngắt an toàn” khi linh kiện elastomer không còn đảm bảo.

Môi trường làm việc khắc nghiệt – nhiệt độ thấp/cao, môi trường ăn mòn, có nguy cơ nổ.

Lưu ý khi lựa chọn size & vật liệu

Xác định mô‑men danh định (Tₖₙ) và tốc độ (n) của hệ truyền động để chọn đúng size.

Kiểm tra vật liệu elastomer: NBR chuẩn, độ cứng ~90 Shore A (theo catalogue DS).

Kiểm tra điều kiện môi trường: nếu làm việc ở nhiệt độ ngoài phạm vi −30 °C…+80 °C cần chọn biến thể đặc biệt hoặc vật liệu khác.

Kiểm tra phụ kiện thay thế: vòng đệm elastomer thay thế (vòng đệm cao su) phải đúng mã size, đúng hãng để đảm bảo phù hợp. Ví dụ bảng nhỏ từ Việt Nam liệt kê nhiều kích cỡ và mã phần mềm.

Quy trình thay thế

Tắt máy, đảm bảo hệ truyền động dừng và an toàn.

Tháo phần khớp nối hoặc hub để tiếp cận elastomer.

Tháo và thay bộ elastomer với đúng mã kích cỡ, theo hướng dẫn của Flender (xem tài liệu lắp đặt M3100/M3101).

Sau thay thế, cân chỉnh trục, kiểm tra song trục (alignment) và thử vận hành không tải để kiểm tra độ rung, độ ồn.

Ghi lại lịch sử thay thế elastomer để theo dõi chu kỳ bảo trì tiếp theo.

Một vài hạn chế & lưu ý đặc biệt

Vì dòng DS là “non‑fail‑safe” nên nếu hệ thống không thể ngắt hoặc không được phép mất tải thì DS có thể không phù hợp — lúc đó nên xem xét dòng “fail‑safe” (ví dụ N‑EUPEX chuẩn hoặc các dòng khác).

Nếu dùng elastomer không đúng vật liệu hoặc kích cỡ có thể gây mài mòn nhanh, tuổi thọ giảm.

Thường xuyên kiểm tra tình trạng elastomer: nếu phát hiện vết nứt, biến dạng, mòn mạnh thì nên thay sớm để tránh ngắt đột ngột.

Bảo vệ môi trường xung quanh khỏi hóa chất ăn mòn, dầu nhớt vương vào elastomer sẽ làm giảm hiệu năng.

Trong trường hợp tải dao động rất lớn hoặc thép lớn (moment quán tính cao) cần tính toán chuẩn xác để tránh chọn kích cỡ quá nhỏ hoặc elastomer không chịu nổi.

Kết luận

Đệm cao su giảm chấn của dòng N‑EUPEX DS của Flender là một linh kiện rất quan trọng trong hệ truyền động công nghiệp, giúp kết hợp giữa đàn hồi, giảm chấn và bảo vệ hệ thống khi có sự cố. Khi được lựa chọn đúng và vận hành đúng cách, nó mang lại:

Hiệu suất truyền mô‑men ổn định

Bù lệch trục và giảm dao động hiệu quả

Bảo vệ thiết bị khỏi hỏng nặng khi elastomer bị quá tải

Tuổi thọ cao với bảo trì hợp lý
